ZHONGYUE MOLD는 글로벌 고급 정원 장식 브랜드, 조경 건축가 및 디자이너 가구 제조업체에 플라스틱 정원 흐름 냄비 금형/불규칙한 모양 자유형 화분 금형(유기적 흐르는 라인, 록키 마운틴 스타일, 현대 예술 조각)을 공급하는 전문 중국 사출 금형 제조업체입니다. 표준 원통형 또는 공 모양의 화분과 달리 이러한 Garden Flow Pot은 비대칭 곡선, 오목한 계곡 및 불균일한 벽 두께를 특징으로 하며 단순한 개폐 도구 이상의 고급 금형 엔지니어링이 필요합니다.
일반적으로 고충격 PP 또는 ABS(MFR 8~15)로 성형되는 이 설계 화분은 다중 슬라이드 메커니즘(3~5개 슬라이딩 코어), 깊은 언더컷을 위한 유압 실린더, 형상 적응형 냉각 채널(3D 프린팅 또는 건드릴)을 활용하여 두껍고 불규칙한 부분의 열을 관리합니다. 당사의 금형은 날카로운 모서리 정의와 제로 싱크 마크로 복잡한 예술적 형태를 재현하므로 고급 파티오, 호텔 조경 및 미술관에 이상적입니다.
바위산 스타일의 거대 화분(400mm~800mm)부터 유체 유기적 모양의 발코니 꽃병까지 슬라이드 간섭, 형상적 냉각 레이아웃, 강철 절단 전 웰드라인 숨김에 초점을 맞춘 전체 DFM 검토를 제공합니다.
|
목 |
사양/옵션 |
|
|
금형명 |
플라스틱 정원 흐름 냄비 금형(불규칙한 모양/자유형/디자이너 화분) |
|
|
캐비티 및 코어 스틸 |
캐비티: 718H(HRC 33–38) 또는 2738HH(안정성). 코어: P20 / 718H.슬라이드: H13(2344 ESR, 질화 HRC 48-52) |
|
|
금형 유형 |
다중 슬라이드 금형(3~5개 슬라이드). 깊은 언더컷용 유압 실린더. |
|
|
몰드 베이스 |
LKM / DME Heavy-Duty (포트 크기에 따라 무게 3.0T – 8.0T) |
|
|
충치 |
1×1 표준(복잡성으로 인해 대형 화분의 다중 캐비티가 불가능함) |
|
|
러너 시스템 |
콜드 러너(여러 게이트에 대한 Y자형 분기) 또는 핫 러너(순차 밸브 게이트)를 통해 불규칙한 형태의 유동 선단 제어 |
|
|
게이트 유형 |
텍스처 영역의 웰드 라인을 숨기도록 배치된 팬 게이트 또는 엣지 게이트 |
|
|
방출 |
이젝터 핀 + 이젝터 슬리브(깊은 코어용) + 스트리퍼 플레이트(옵션) |
|
|
냉각 |
등각 냉각(3D 인쇄/구부러진 튜브) + 두꺼운 로브에 BeCu 인서트 + 배플 |
|
|
표면 마감 |
하이브리드:SPI A2 고광택(피크) +VDI 30–42 텍스처(밸리) |
|
|
금형 수명 |
≥300,000장(718H + H13 슬라이드); ≥500,000샷(완전 경화) |
|
|
추천 소재 |
고충격 PP(MFR 8~12), ABS(광택/구조용), PP+UV(실외) |
|
|
디자인 소프트웨어 |
UG NX, SolidWorks, Moldflow(충진 + 보압 + 변형 + 형상 적응형 냉각) |
|
|
공차 제어 |
±0.2mm 일반; 복잡한 곡선 프로파일 ±0.3mm; 벽 두께 편차 ±0.1mm |
|
|
리드타임 |
60~90일(복잡한 가공, 형상적응형 냉각, 하이브리드 마감) |
|
|
금형 재료 |
경도 |
금형 수명 |
|
P20 |
HRC 28-33 |
>300,000발의 탄 |
|
718 |
HRC 33-36 |
>500,000발의 탄 |
|
H13 |
HRC >43 |
>800,000발의 탄 |
|
2344 |
HRC >48 |
>800,000발의 탄 |
|
S136 |
HRC 48-52 |
>1,000,000발의 탄 |
다음 플라스틱 화분 몰드 프로젝트를 더욱 밝게 만들어 보세요!
Garden Flow Pot Mold는 기하학적이지 않은 자유형 플라스틱 화분을 생산하도록 설계된 복잡한 사출 금형입니다. 정의되는 특성은 다음과 같습니다.
불규칙/비대칭 모양 — 화분의 단면이 일정하지 않습니다. 자연을 모방한 불룩한 곡선, 안쪽으로 패인 부분 또는 흐르는 선이 있을 수 있습니다.
복잡한 언더컷 - 깊게 오목한 부분이 직선 배출을 방지합니다. 네거티브 드래프트에서 금형강을 빼내려면 3개 이상의 슬라이딩 코어(때로는 유압식)가 필요합니다.
가변 벽 두께 — 벽은 단면에 따라 2mm에서 6mm까지 다양할 수 있습니다. 이를 위해서는 눈에 보이는 "흐르는" 표면에 싱크 마크를 방지하기 위한 전문적인 냉각 설계가 필요합니다.
예술적인 표면 마감 - 동일한 부품의 다양한 영역에 광택 있는 하이라이트(SPI A2)와 돌 같은 질감(VDI 30-42)을 결합하는 경우가 많습니다.
단순한 화분과 달리 화분에는 서로 다른 방향으로 움직이는 3~5개의 슬라이딩 코어가 있는 경우가 많습니다. 우리는 복잡한 형상에 대한 내마모성을 위해 대형 스트로크(>100mm)용 유압 실린더와 H13(2344 ESR) 질화 슬라이드를 사용합니다. 3D 간섭 검사를 통해 고속 사이클링 중에 충돌이 발생하지 않도록 보장합니다.
불규칙한 모양에서는 표준 직선 냉각이 실패합니다. 우리는 3D 프린팅된 금속 인서트(MS1 강철) 또는 캐비티에 삽입된 구부러진 구리 튜브를 통해 부품의 윤곽을 따르는 등각 냉각 채널을 설계합니다. 이는 매우 다양한 벽 두께에 걸쳐 ΔT ≤ 4–5℃를 유지하여 두꺼운 로브의 싱크 마크를 제거합니다.
흐르는 모양으로 인해 여러 유동 선단이 만나게 됩니다. 우리는 Moldflow 분석을 사용하여 웰드라인 위치를 예측하고 게이트를 이동하거나 오버플로 웰을 추가하여 보이지 않는 영역이나 텍스처 영역 내부에 숨깁니다.
단일 캐비티에는 SPI A2 고광택 광택 피크(물 또는 빛을 나타냄)와 VDI 36 산으로 에칭된 밸리(바위 또는 나무껍질을 나타냄)가 있을 수 있습니다. 우리는 이러한 영역을 개별적으로 마스크하고 처리하여 다양한 톤의 예술적 효과를 얻습니다.
깊게 오목한 부분에는 공기가 갇히게 됩니다. 우리는 깊은 코어 바닥에 소결 다공성 강철 벤트 인서트와 이젝터 슬리브를 통합하여 탄 자국을 방지하고 복잡한 모양의 벗겨짐을 돕습니다.
여러 슬라이드가 서로 밀어내는 방식으로 견고한 자체 윤활 가이드 레일과 표준보다 두꺼운 지지 기둥을 사용하여 높은 사출 압력에서 금형 변형을 방지합니다.

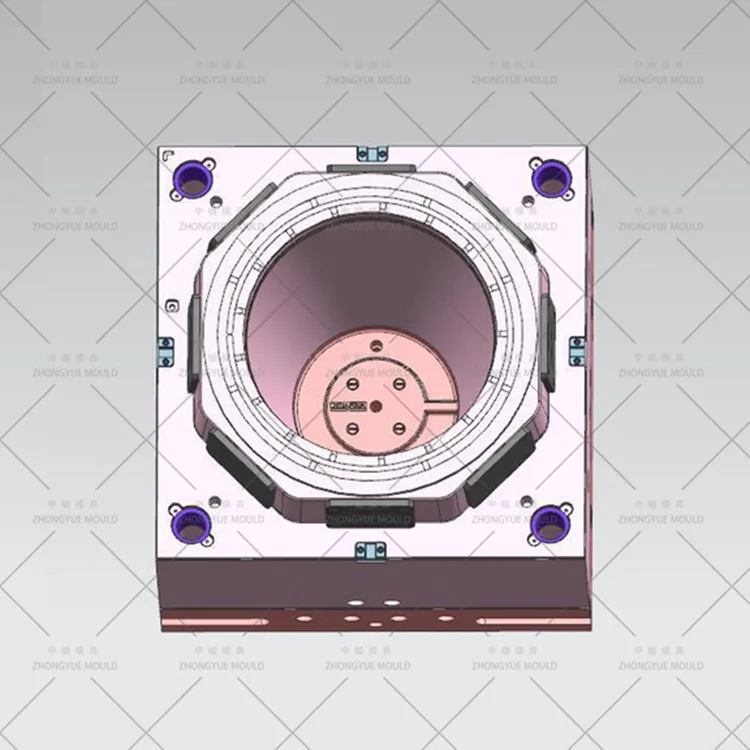

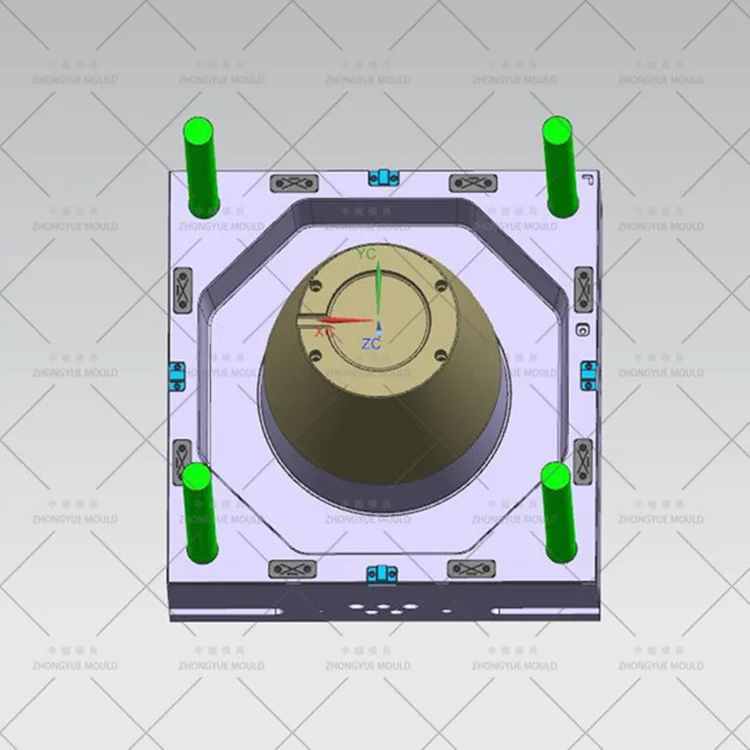

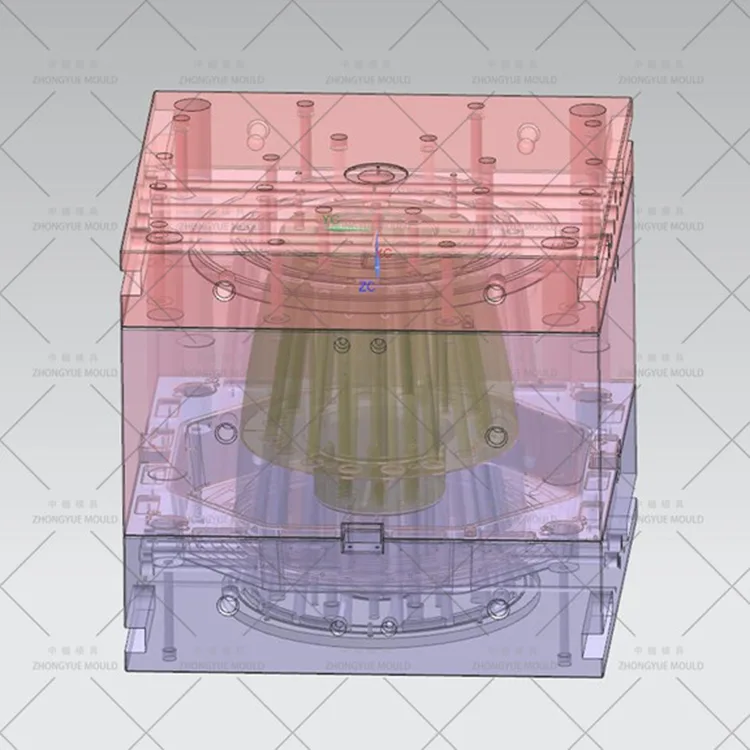

복잡한 DFM 및 흐름 시뮬레이션 — 슬라이드 방향(3~5축)에 대한 3D 모델을 분석합니다. Moldflow를 실행하여 깊게 오목한 영역에 있는 웰드라인과 에어 트랩을 식별합니다. 형상적응형 냉각 레이아웃을 설계합니다. 무료 DFM 보고서.
경화강 가공 - 복잡한 곡선의 CNC 황삭. 배플용 건 드릴링. 형상 적응형 냉각 인서트의 3D 프린팅(선택한 경우)
슬라이드 및 코어 피팅 - H13 슬라이드를 미크론 공차로 연마합니다. 질화물 표면. 원활한 텍스처 전환을 보장하기 위해 캐비티에 슬라이드를 손으로 고정합니다.
하이브리드 표면 마감 - 마스크 캐비티. 폴란드 고광택 구역(SPI A2). 산성 에칭 질감 영역(VDI 30-42). 마스킹을 제거합니다.

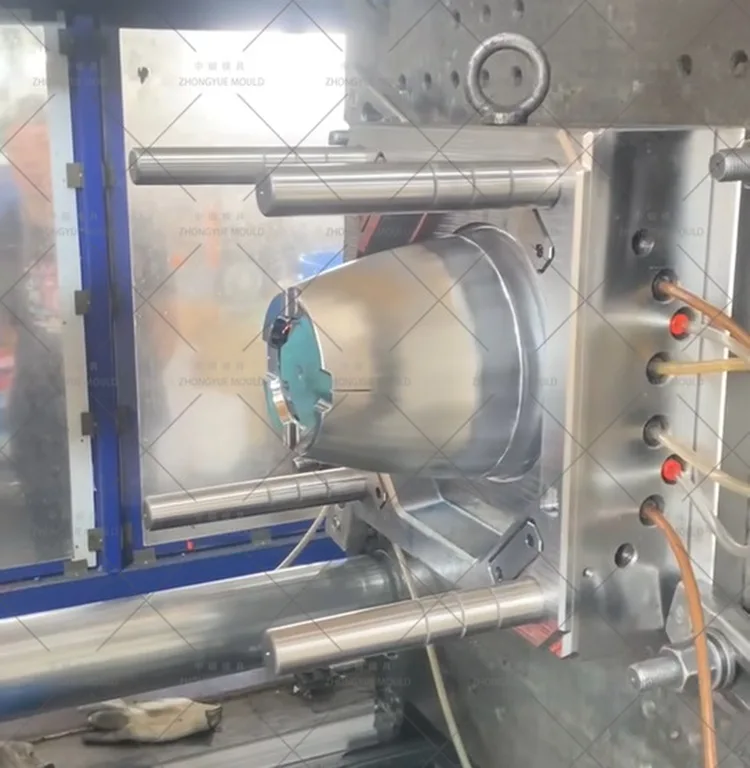

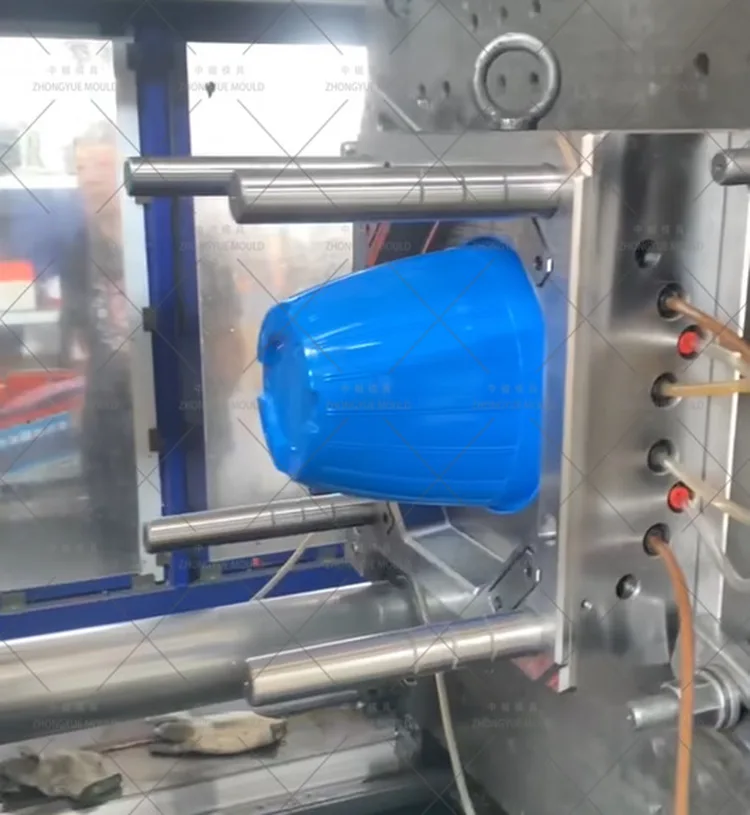

조립 및 T1 시험 - 유압 실린더와 슬라이드를 조립합니다. T1 평가판을 실행합니다. 두꺼운 로브의 싱크 마크를 확인하고 캐비티를 완전히 채웁니다. 평가판 비디오 + 샘플 + CMM 보고서를 제공합니다.
최종 배송 - 견고한 포장. 유압 회로도 및 냉각 회로 다이어그램을 제공합니다. 슬라이드용 예비 부품(스프링, 씰).
불규칙한 모양 전문가 — 우리는 복잡한 곡선, 다중 슬라이드, 하이브리드 마감 등 다른 사람들이 어려움을 겪는 곳에서 탁월합니다.
형상적응형 냉각 전문가 - 3D 프린팅 또는 구부러진 튜브 냉각을 사용하여 두껍고 고르지 않은 벽의 싱크 마크를 해결합니다.
하이브리드 표면 마감 — 동일한 부품에 고광택 광택과 깊은 VDI 질감을 결합하는 것이 당사의 전문 분야입니다.
견고한 슬라이드 설계 - 깊은 언더컷의 신뢰성을 위해 유압 실린더와 H13 질화 강철을 사용합니다.
글로벌 경험 — 유럽 정원 장식 브랜드와 북미 조경 건축가에게 금형을 납품했습니다.
Q: 이 금형이 일반 원형 냄비 금형보다 훨씬 비싼 이유는 무엇입니까?
A: 플로우 포트 몰드에는 3~5개의 복잡한 슬라이딩 코어(둥근 포트의 경우 0개), 형상적응형 냉각(단순 배플과 비교) 및 하이브리드 표면 마감(1개의 마감과 비교)이 필요합니다. 철강 비용과 가공 시간이 상당히 높습니다.
Q: 소형 유량 냄비에 대해 다중 캐비티를 수행할 수 있습니까?
A: 매우 작은 플로우 포트(<200mm)의 경우 2-캐비티 레이아웃을 시도할 수 있지만 슬라이드 간섭으로 인해 어렵습니다. 품질과 금형 수명을 보장하려면 일반적으로 1×1을 권장합니다.
Q: "형응형 냉각"이란 무엇이며 꼭 필요합니까?
A: 형상적응형 냉각은 수로가 화분의 모양을 따른다는 것을 의미합니다. 벽 두께가 크게 다르기 때문에 화분에 사용하는 것이 좋습니다. 표준 직선은 두꺼운 로브에 싱크 마크를 유발합니다.
Q: 연마된 영역과 에칭된 영역 사이의 텍스처 전환을 어떻게 처리합니까?
A: 우리는 EDM 및 에칭 공정 중에 정밀 마스킹 기술을 사용하여 고광택(SPI A2) 영역과 질감 있는(VDI) 영역 사이의 선명하고 깨끗한 전환 라인을 보장합니다.
Q: 견적을 받으려면 무엇이 필요합니까?
A: 복잡성으로 인해 3D 모델(STP/IGS)이 필수입니다. 재질(PP/ABS), 원하는 마감(광택 및 질감 위치) 및 연간 수량을 지정하십시오.
Garden Flow Pot 3D 모델(STP/IGS) 및 프로젝트 요구 사항을 ZHONGYUE MOULD에 보내세요. 슬라이드 전략, 형상적응 냉각 설계, 웰드라인 관리 + 공식 견적을 다루는 무료 DFM 보고서를 근무 시간 48시간 이내에 제공해드립니다.
불규칙한 모양 디자이너 화분 사출 금형 프로젝트를 시작하려면 지금 문의하십시오!
