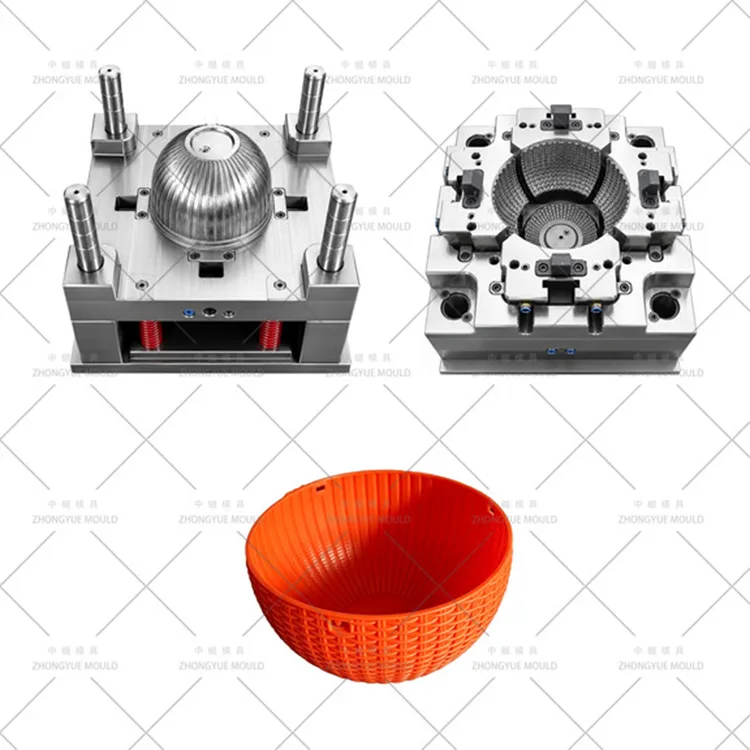

ZHONGYUE MOLD는 글로벌 정원 장식 브랜드, 홈 가구 소매업체 및 원예 도매업체에 플라스틱 둥근 공 모양의 등나무 화분 금형/고리질 질감 구형 재배자(매달린 바구니, 반구 재배자, 장식용 오브 냄비)를 공급하는 전문 중국 사출 금형 제조업체입니다. 표준 매끄러운 벽 화분과 달리 이 구형 화분은 외부 표면 전체에 걸쳐 시뮬레이션된 지팡이/직조(등나무) 질감을 특징으로 하며 특수 EDM 싱킹 + 산 에칭(VDI 30–42 / Mold-Tech MT-11000 시리즈)이 필요하며 질감 부분이 찢어지지 않고 해제될 수 있도록 2개로 분할된 캐비티 설계가 필요합니다.
유연성과 내충격성을 위해 일반적으로 PP(폴리프로필렌, MFR 8–15)로 성형되는 이 공 모양의 냄비는 직경이 120mm~350mm입니다. 우리의 금형은 분할 캐비티를 위한 H13 질화 슬라이드, 딥 드로잉 구형 형상을 처리하기 위한 BeCu(베릴륨 구리) 나선형 냉각 코어, 장식 질감에 눈에 띄는 흔적을 남기지 않는 숨겨진 잠수함 게이트를 특징으로 합니다. 배수 장치가 있는 완전한 구형 행잉 화분부터 반구형 벽걸이형 화분까지, 강철 절단 전 텍스처 드래프트 각도와 탈형력에 초점을 맞춘 전체 DFM 검토를 제공합니다.
|
목 |
사양/옵션 |
|
|
금형명 |
플라스틱 둥근 공 모양의 등나무 화분 금형(고리버들 텍스처 구 화분) |
|
|
캐비티 및 코어 스틸 |
캐비티: P20(HRC 28–33) 표준; 718H(HRC 33–38)로 긴 수명을 보장합니다. 코어: P20 / 718H. 슬라이드:H13(2344 ESR, 질화 HRC 48-52) |
|
|
금형 유형 |
2플레이트 또는 3플레이트 몰드, 분할 캐비티(2-하프 또는 3+ 슬라이드) |
|
|
몰드 베이스 |
LKM / DME / HASCO Heavy-Duty (크기는 볼 직경에 따라 다름) |
|
|
충치 |
1×1 표준(복잡한 분할 캐비티 및 질감으로 인해 대형 볼의 경우 다중 캐비티는 드뭅니다) |
|
|
러너 시스템 |
콜드 러너(서브 게이트) 표준; 대형 볼용 핫 러너(YUDO/SYNVENTIVE) 옵션 |
|
|
게이트 유형 |
내부 테두리 또는 하단 중앙에 잠수함(잠재) 게이트가 있고 질감이 있는 외부 표면에는 게이트가 없습니다. |
|
|
방출 |
이젝터 핀 + 스트리퍼 플레이트(해당하는 경우), 슬라이드가 먼저 들어간 다음 꺼집니다. |
|
|
냉각 |
구형 코어의 BeCu 나선형/버블러; 캐비티 슬라이드의 배플; 절연 회로 |
|
|
표면 마감 |
캐비티:EDM 등나무 텍스처 + VDI 30-42 산성 에칭; 핵심: SPI B1/B2 폴란드어 |
|
|
금형 수명 |
≥300,000장(P20 + H13 슬라이드); ≥500,000발(718H) |
|
|
추천 소재 |
PP (MFR 8–15, 질감 방출에 좋은 유연성), 실외용 PP+UV |
|
|
디자인 소프트웨어 |
UG NX, Pro/E, SolidWorks, AutoCAD, Moldflow(채우기 및 변형) |
|
|
공차 제어 |
±0.15 mm 일반; 구형 진원도 ≤0.3mm; 질감 깊이가 일관됨 |
|
|
리드타임 |
45~60일(텍스처 EDM 및 에칭 시간이 더 오래 걸림) |
|
|
금형 재료 |
경도 |
금형 수명 |
|
P20 |
HRC 28-33 |
>300,000발의 탄 |
|
718 |
HRC 33-36 |
>500,000발의 탄 |
|
H13 |
HRC >43 |
>800,000발의 탄 |
|
2344 |
HRC >48 |
>800,000발의 탄 |
|
S136 |
HRC 48-52 |
>1,000,000발의 탄 |
다음 플라스틱 화분 몰드 프로젝트를 더욱 밝게 만들어 보세요!

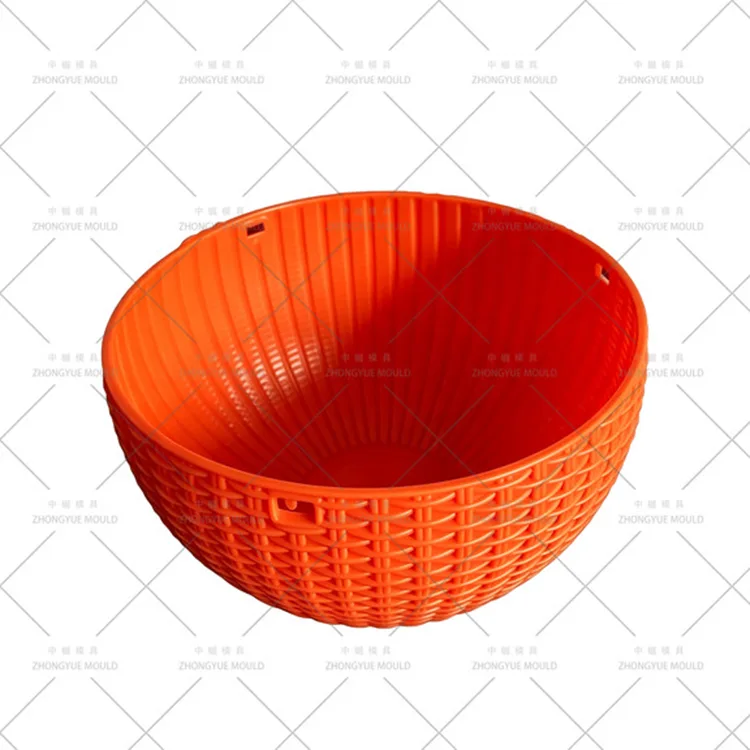

둥근 공 등나무 화분 몰드는 등나무, 고리버들 또는 대나무와 같은 천연 재료를 모방한 장식용 구형 화분을 만들기 위해 설계된 특수 도구입니다. 금형 구조는 표준 냄비 금형과 근본적으로 다릅니다.

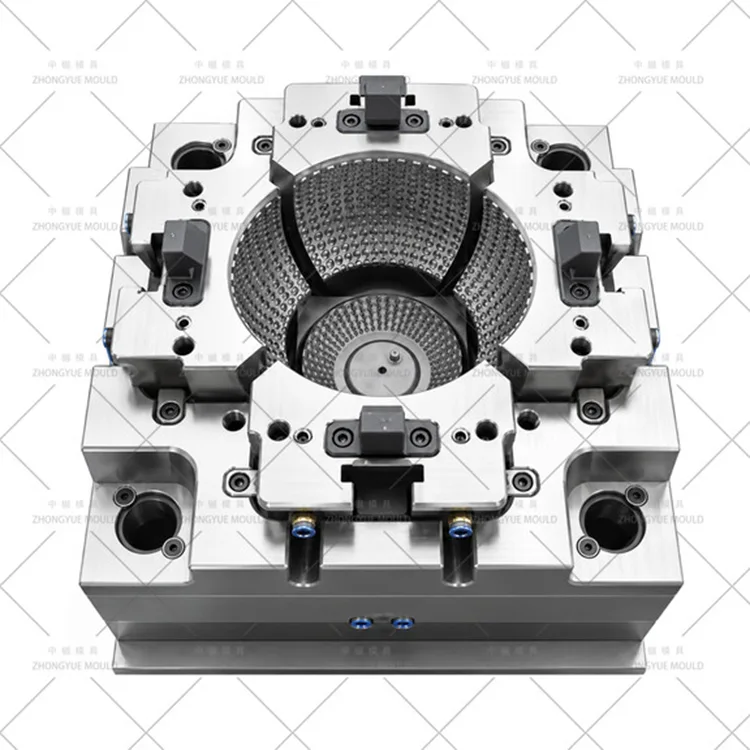

분할 캐비티(2-하프/멀티 슬라이드) - 볼이 둥글고 질감으로 덮여 있기 때문에 코어에서 똑바로 벗겨낼 수 없습니다. 캐비티는 언더컷 텍스처를 제거하기 위해 방사형으로 후퇴하는 2, 3 또는 4개의 세그먼트(슬라이드)로 분할됩니다.
등나무 / 고리버들 질감 - 외부 캐비티 표면이 매끄럽지 않습니다. 지팡이 패턴으로 EDM 가공한 후 산성 에칭 처리하여 사실적인 우븐 룩을 연출합니다(VDI 30-42 표준).

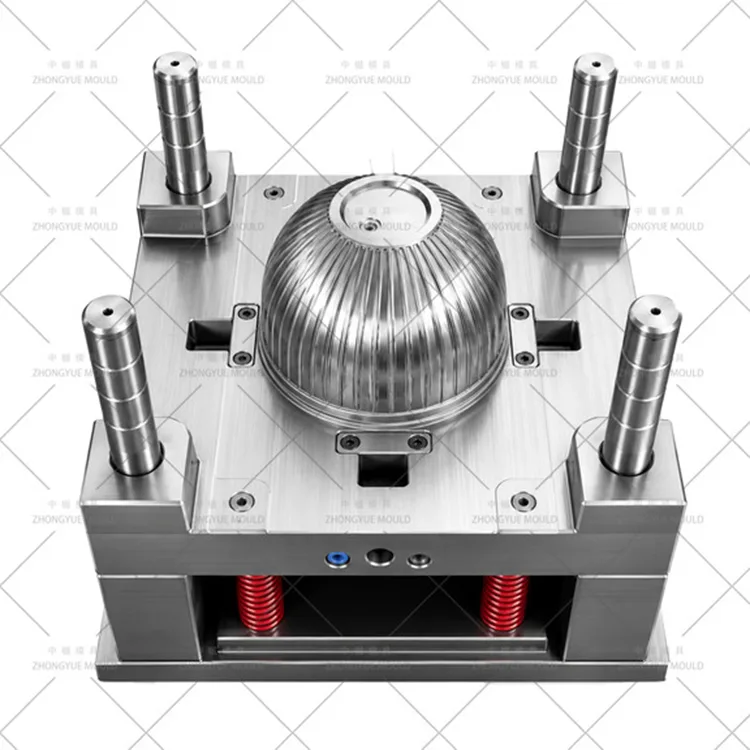

깊은 구형 코어 - 내부 코어는 완전한 반구 또는 구형이므로 냉각 및 정밀한 드래프트 제어를 위해 심공 드릴링이 필요합니다.
숨겨진 배수 및 걸이 기능 — 흔히 성형된 배수 구멍과 통합 걸이 루프/체인이 포함되어 있으며 추가 리프터 또는 인서트가 필요합니다.
구형 표면에 텍스처를 적용하면 탈형 중에 마찰이 증가합니다. 특별히 텍스처 영역(텍스처 깊이의 경우 기본 1.5° + 1.0–2.5°)에 대해 추가 구배 각도(총 2.5°–4°)를 계산합니다. 캐비티는 릴리프 패턴을 생성하기 위해 EDM 싱킹을 거친 다음 일관성을 위해 화학적 에칭을 거칩니다.
둥근 공의 경우 일반적으로 2개의 절반 수평 분할 캐비티(왼쪽/오른쪽) 또는 3개의 슬라이드 수직 분할을 설계합니다. 각 세그먼트는 질화 표면(HV ≥ 850)이 있는 H13(2344 ESR) 경화 슬라이드로 지지되어 높은 클램핑력과 연마 텍스처 접촉을 견딜 수 있습니다.
구형 코어는 거대한 방열판입니다. 우리는 BeCu(MOLDMAX™/Ampcoloy) 나선형 인서트 또는 버블러 튜브를 코어 내부에 통합하여 볼 중심에서 열을 추출합니다. 이는 사이클 시간을 단축하고 두꺼운 구형 벽의 싱크 마크를 방지합니다.
외부 표면의 등나무 질감을 유지하려면 게이트가 보이지 않아야 합니다. 냄비 입구 안쪽 테두리나 하단 중앙(3판 금형)에 위치한 잠수함 게이트(잠재 게이트)를 사용합니다. 게이트가 깨끗하게 절단되어 질감에 흉터가 남지 않습니다.
배수 구멍은 테이퍼형 핀(때로는 수냉식)으로 형성됩니다. 행잉 루프는 성형 후 수축되는 작은 리프터 또는 슬라이딩 인서트에 의해 형성됩니다. 우리는 이러한 기능이 분할 캐비티 동작을 방해하지 않도록 보장합니다.
캐비티에 질감이 있는 반면, 코어(포트 내부 표면)는 SPI B1/B2로 연마되어 쉽게 배출되고 토양 접촉을 위한 깨끗한 내부를 보장합니다.
|
애플리케이션 |
금형 설계 초점 |
|
매달린 정원 오브 |
배수장치가 있는 완전한 구형; 통합 걸이 루프; 텍스처가 전체 표면을 덮습니다. |
|
하프 볼 벽 재배자 |
벽에 장착된 반구형; 평평한 등받이; 곡선 전면의 질감 |
|
장식적인 탁상 그릇 |
작은 직경(120~200mm); 실내 식물의 화분으로 자주 사용됩니다. |
|
야외 테라스 장식 |
더 큰 직경(250~350mm); PP+UV 소재; 견고한 분할 캐비티 디자인 |
텍스처 구배 및 분할선 DFM - 등나무 텍스처(2.5~4°)에 필요한 구배를 분석합니다. 텍스처에 간섭이 없도록 분할 캐비티 모션을 설계합니다. 무료 DFM 보고서.
EDM 텍스처링 및 에칭 — CNC 황삭 후 Sodick/Charmilles EDM을 통해 지팡이 패턴을 가라앉힙니다. 그런 다음 최종 VDI 깊이까지 산성 에칭을 수행합니다.
슬라이드 및 코어 조립 — H13 질화 슬라이드를 정밀하게 장착합니다. BeCu 나선형 냉각 코어를 설치합니다. 슬라이드 이동 및 인터록을 확인합니다.
T1 평가판 및 텍스처 릴리스 테스트 - 지정된 PP를 사용하여 사내 컴퓨터에서 실행합니다. 질감 고착, 표면 결함, 원형 정도를 확인하세요. 체험영상 + 샘플을 제공합니다.
최종 배송 - 금형 설명서, 예비 H13 슬라이드 스프링, 이젝터 핀 및 BeCu 인서트(해당하는 경우)와 함께 배송됩니다.
텍스처 전문가 - 사실적인 등나무/고리버들 마감을 위해 EDM 싱킹 및 산성 에칭을 사내에서 처리합니다.
분할 캐비티 전문가 - 복잡한 구형 형상을 위한 견고한 H13 슬라이드 시스템을 설계합니다.
심층 코어 냉각 - BeCu 나선형 인서트는 벽이 두꺼운 구체에서도 빠른 사이클을 보장합니다.
품질 보증 - 현장 오류를 방지하기 위해 텍스처 릴리스를 특별히 테스트합니다.
글로벌 경험 — 정원 장식 브랜드를 위해 유럽, 북미 및 호주로 수출되는 금형입니다.
Q: 작은 볼팟에 멀티 캐비티(2+2 또는 4+4)를 할 수 있나요?
A: 직경이 150mm 미만인 경우 때때로 2캐비티 레이아웃을 마련할 수 있습니다. 그러나 더 큰 볼(>200mm)의 경우 분할 캐비티와 냉각의 복잡성으로 인해 일반적으로 품질을 보장하기 위해 1×1로 제한됩니다.
Q: 텍스처가 몰드에 달라붙는 것을 어떻게 방지하나요?
A: 특히 텍스처 영역에 대해 추가 구배 각도(2.5~4°)를 계산합니다. 또한 텍스처 피크를 약간 연마하고 코어(내부 표면)를 고도로 연마하여(SPI B1/B2) 플라스틱을 캐비티에서 떼어냅니다.
Q: 일반 스무스 포트 몰드와 차이점은 무엇인가요?
A: 일반적인 화분 틀은 보통 단순한 개폐식 틀입니다. 공 등나무 냄비 몰드는 특별한 통풍 및 냉각 고려 사항이 필요한 둥근 모양과 질감이 있는 표면을 형성하기 위해 분할된 공동(슬라이드)이 필요합니다.
Q. 어떤 소재를 추천하시나요?
A: PP(MFR 8-15)는 질감이 있는 금형에서 균열 없이 이형할 수 있는 유연성이 충분하기 때문에 가장 좋습니다. 화분을 실외에 두는 경우 UV 안정제를 추가하는 것이 좋습니다.
Q: 견적을 받으려면 무엇이 필요합니까?
A: 볼 직경, 벽 두께 및 질감 스타일을 보여주는 2D 도면(PDF/DWG) + 3D 모델(STP/IGS/X_T)(또는 질감의 샘플 사진 보내기)
볼팟 도면이나 텍스처 샘플을 ZHONGYUE MOULD로 보내세요. 분할 캐비티 설계, 텍스처 초안 및 냉각 전략 + 공식 견적을 다루는 무료 DFM 보고서를 24~48시간 이내에 제공합니다.
Wicker Texture Sphere Planter 사출 금형 프로젝트를 시작하려면 지금 문의하세요!
