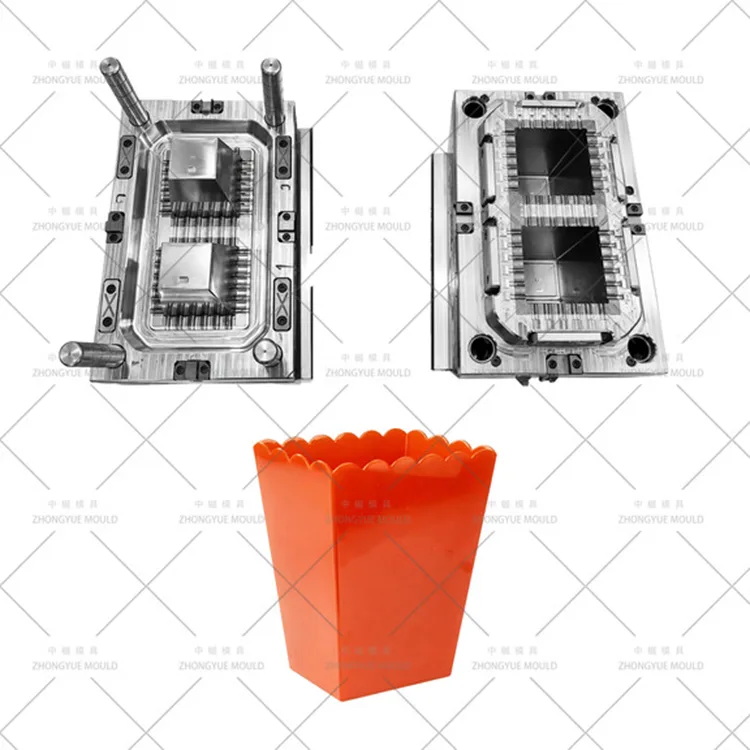

플라스틱 가리비 대형 화분 금형

플라스틱 가리비 대형 화분 금형 – 맞춤형 꽃잎 가장자리 / 플루트 림 파종기 사출 금형 제조업체

ZHONGYUE MOLD는 글로벌 고급 조경 계약자, 5성급 호텔 조달 및 고급 정원 장식 브랜드에 플라스틱 가리비 대형 화분 금형/꽃잎 가장자리 홈이 있는 림 화분 금형(장식용 가리비 화분, 물결 모양 림 재배자, 연꽃 스타일 정원 항아리)을 공급하는 전문 중국 사출 금형 제조업체입니다. 표준 원형 화분과 달리 이 가리비 모양 대형 화분은 장식적이고 물결 모양의 테두리(꽃잎이나 바다의 파도와 같은)가 원주를 따라 반복되어 고전적이고 화려한 외관을 연출하는 것이 특징입니다. 크기는 일반적으로 직경이 300mm에서 800mm 사이입니다.

이를 성형하려면 상당한 툴링 문제를 극복해야 합니다. 부채꼴 모양의 가장자리는 코어에서 간단히 벗겨지는 것을 방지하는 언더컷을 생성하고 큰 상단 플랜지는 휘어지기 쉽습니다. 우리의 금형은 넓은 림의 평탄도를 제어하기 위해 거대한 BeCu 냉각 인서트와 결합된 부채꼴 프로파일을 빼내기 위해 다중 각도 리프터(8-16 리프터) 또는 접을 수 있는 코어 메커니즘을 활용합니다. 우리는 이러한 제품을 버진 PP(UV 안정화), 유리섬유 강화 PP(FRPP) 또는 프리미엄 ABS로 생산하여 대형 구조가 견고하고 내후성을 유지하도록 합니다.

고전적인 빅토리아 스타일의 가리비 항아리 화분부터 현대적인 물결 모양 테두리 건축 화분까지, 우리는 강철 절단 전 리프터 동기화 및 플랜지 평탄도에 초점을 맞춘 완전한 DFM 검토를 제공합니다.

플라스틱 화분 금형 사양:

다음 플라스틱 화분 몰드 프로젝트를 더욱 밝게 만들어 보세요!

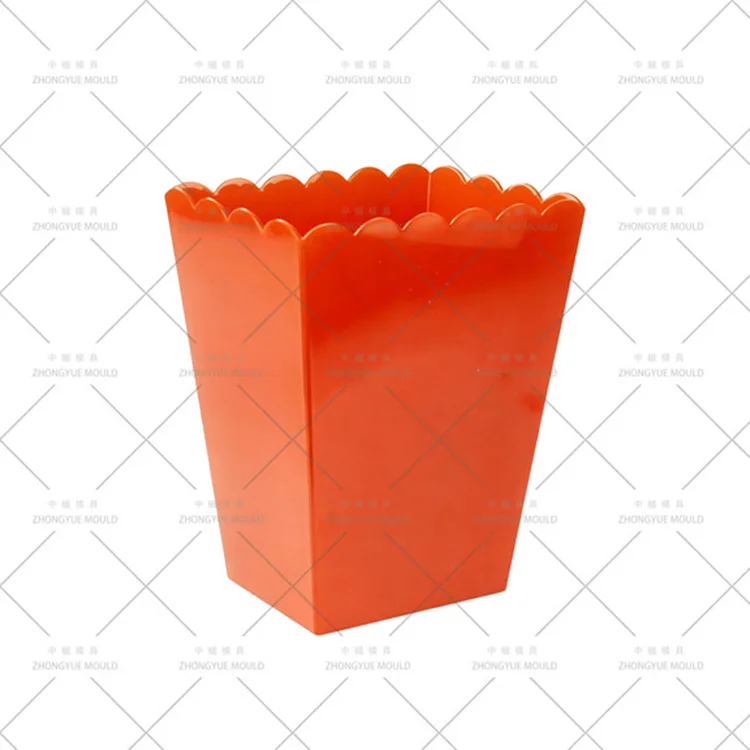

가리비 대형 화분 금형이란 무엇입니까?

가리비 대형 화분 금형은 반복되는 장식 가장자리가 있는 대형 화분을 만들기 위해 설계된 복잡한 도구입니다.

부채꼴 모양/꽃잎 가장자리 — 상단 테두리가 평평하지 않습니다. 주기적인 볼록(꽃잎) 곡선과 오목(골짜기) 곡선을 가지고 있습니다. 이로 인해 기계적 철수가 필요한 네거티브 드래프트가 생성됩니다.

큰 직경 - 일반적으로 300mm~800mm. 표면적이 넓기 때문에 탁월한 냉각 및 변형 제어가 필요합니다.

딥 드로우 — 종종 깊은 코어 냉각과 강력한 배출이 필요한 키가 큰 포트(300mm~600mm 높이)입니다.

장식 마감 — 일반적으로 가리비를 포함한 전체 외부 표면에 가벼운 가죽 결(VDI 27-30) 또는 돌 질감이 특징입니다.

주요 금형 엔지니어링 하이라이트(가리비 모양의 대형 냄비)

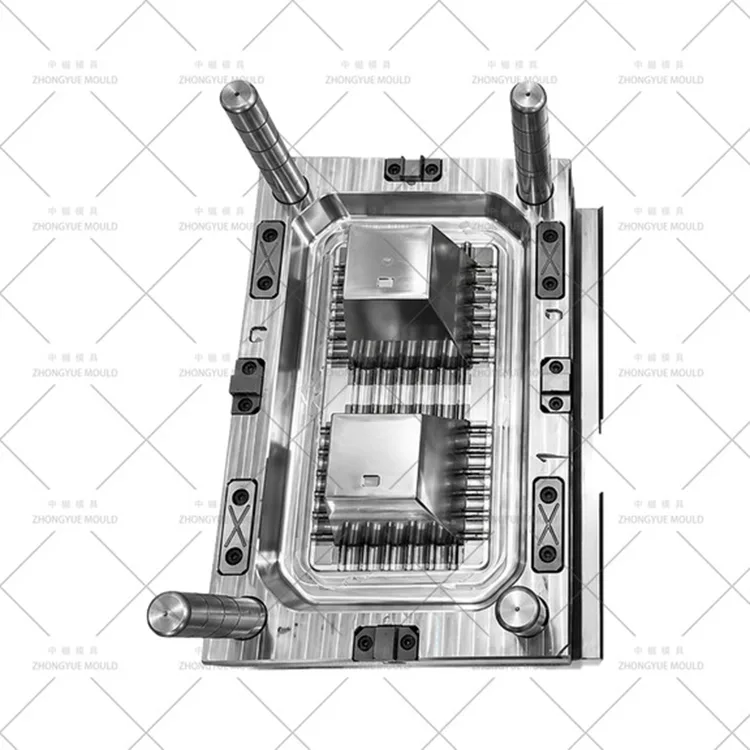

다중 리프터 또는 접이식 코어 메커니즘

이것이 금형의 핵심입니다. 우리는 8~16개의 개별 앵글 리프터를 원형으로 배열하여 각각 하나의 가리비를 형성하도록 설계합니다. 또는 더 좁은 피치의 경우 접이식 코어(중앙 캠이 있는 분할 코어)를 사용합니다. 모든 리프터는 단일 작동 플레이트를 통해 동시에 움직여 섬세한 림을 왜곡하지 않고 동기화된 후퇴를 보장합니다.

대형 플랜지 변형 제어

넓고 평평한 상단 림은 움푹 들어가거나 뒤틀리는 경향이 있습니다. 우리는 표면 5mm 이내의 내부 냉각 채널(배플 또는 BeCu 인서트)을 설계하고 Moldflow 분석을 사용하여 보압 압력과 냉각 시간을 최적화하여 최대 800mm 너비의 림에서 0.5mm 이하의 평탄도를 보장합니다.

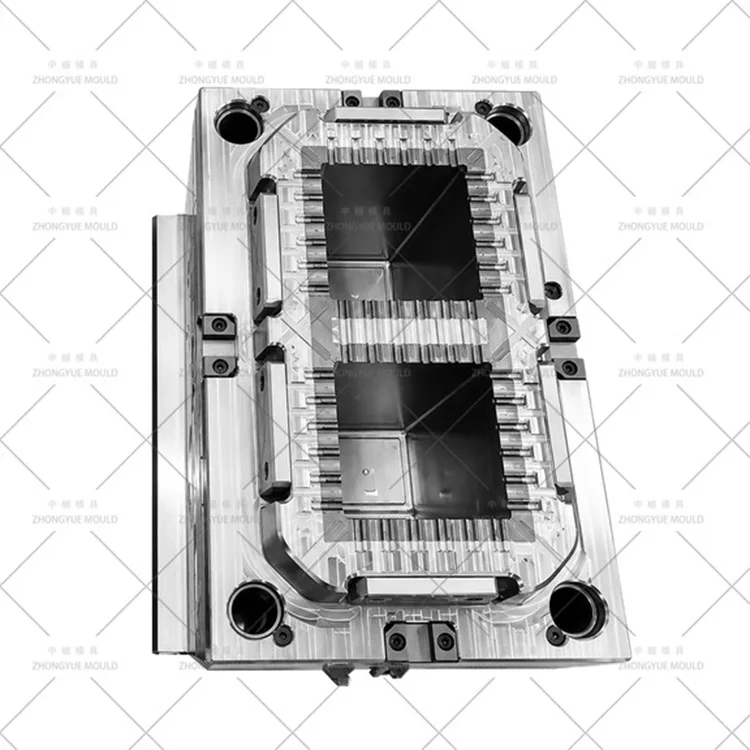

주기적 윤곽 정밀도

모든 가리비는 동일해야 합니다. 우리는 고정밀 CNC 가공과 리프터의 수동 피팅을 사용하여 각 꽃잎 사이의 전환이 원활하고 피치(가리비 수)가 원주에서 일관되게 유지되도록 합니다.

강화된 금형 구조

주입 중에 8명 이상의 리프터가 가하는 외부 힘은 엄청납니다. 두꺼운 지지 기둥과 고장력 가이드 핀, 튼튼한 리프터 슈를 사용하여 금형 휘어짐과 플래시를 방지합니다.

심층 코어 냉각 및 환기

깊은 코어는 BeCu 버블러 튜브 또는 나선형 배플로 냉각됩니다. 복잡한 형상에서 공기 트랩을 방지하기 위해 각 스캘럽 밸리의 정점에 깊은 벤팅(0.01–0.015mm)이 배치됩니다.

표면 질감 통합

부채꼴 모양의 표면에는 돌이나 가죽 질감이 있는 경우가 많습니다. 텍스처가 있는 언더컷에서 릴리스가 가능하도록 적절한 구배(2.5~3.5°)를 사용하여 텍스처가 리프터 면과 캐비티 전체에 균일하게 적용되도록 합니다.

가리비 대형 화분의 응용

당사의 제조 및 검증 프로세스(가리비 냄비 틀)

리프터 동작 및 변형 DFM - 스캘럽 깊이와 구배를 분석합니다. 충돌이 발생하지 않도록 리프터의 움직임을 시뮬레이션합니다. Moldflow를 실행하여 림 변형 및 냉각 효율성을 예측합니다. 무료 DFM 보고서.

경화강 가공 - 복잡한 캐비티의 CNC 황삭. 림 영역의 BeCu 냉각 채널 건드릴링.

리프터 및 코어 피팅 - H13 리프터를 미크론 공차로 연마합니다. 질화물 표면. 파팅 라인 전체에서 원활한 질감 전환을 보장하기 위해 리프터를 캐비티에 손으로 맞춥니다.

조립 및 T1 시험 - 동기화된 리프터 플레이트를 조립합니다. 지정된 재료로 T1 시험을 실행합니다. 스캘럽 정의, 림 평탄도 및 리프터의 완전한 수축을 확인하십시오. 평가판 비디오 + 샘플 + CMM 보고서를 제공합니다.

최종 배송 - 견고한 포장. 리프터 유지 관리 일정과 유압 회로도를 제공합니다(해당되는 경우). 리프터용 예비 부품(스프링, 가이드 슈즈).

부채꼴 대형 냄비 금형에 ZHONGYUE 금형을 선택하는 이유는 무엇입니까?

스캘럽 엣지 전문가 - 우리는 장식 림을 위한 멀티 리프터 및 접이식 코어 시스템의 복잡한 메커니즘을 마스터했습니다.

뒤틀림 제어 전문가 — 우리는 대형 화분의 첫 번째 문제인 비틀리거나 휘어지지 않는 평평하고 안정적인 테두리를 해결합니다.

견고한 공구 구조 - 당사의 금형은 부채꼴 언더컷으로 인해 생성되는 막대한 측면 힘을 견딜 수 있도록 탱크처럼 제작되었습니다.

질감 통합 — 부채꼴 모양의 표면에 가죽/석재 질감을 적용하려면 우리가 제공하는 초안 및 연마에 대한 전문 지식이 필요합니다.

글로벌 경험 — 유럽 조경 계약업체 및 북미 호텔 체인에 금형을 납품했습니다.

자주 묻는 질문 - 가리비 대형 화분 금형

Q: 이 금형에는 왜 그렇게 많은 리프터가 필요합니까?

A: 각 "꽃잎" 또는 "가리비"는 언더컷을 만듭니다. 표준 금형에서는 이를 배출할 수 없습니다. 플라스틱에서 강철을 잡아당기려면 모든 가리비마다 하나의 리프터(또는 접을 수 있는 코어 부분)가 필요합니다.

Q: 이를 위한 다중 캐비티 금형을 만들 수 있습니까?

A: 큰 직경(300mm 이상)의 경우 리프터 시스템의 복잡성과 필요한 대규모 금형 베이스로 인해 다중 캐비티가 극히 드뭅니다. 우리는 거의 항상 1×1을 권장합니다.

Q: 600mm 가리비 냄비에 어떤 재료를 권장합니까?

A: 견고성을 높이고 넓은 림의 뒤틀림을 방지하기 위해 FRPP(유리섬유 강화 PP) 또는 프리미엄 ABS를 권장합니다. 표준 PP는 이렇게 큰 크기에 비해 너무 유연할 수 있습니다.

Q: 림이 평평한지 어떻게 확인하나요?

A: 우리는 Moldflow 분석을 기반으로 최적화된 보압 압력과 결합하여 열을 균일하고 빠르게 추출하기 위해 림 표면에 바로 BeCu 냉각 인서트를 사용합니다.

Q: 견적을 받으려면 무엇이 필요합니까?

A: 3D 모델(STP/IGS)이 필수입니다. 재질(PP/ABS/FRPP), 원하는 질감(예: "가벼운 가죽결") 및 연간 수량을 지정하세요.

가리비 대형 화분 금형에 대한 견적 요청

가리비 냄비 3D 모델(STP/IGS) 및 프로젝트 요구 사항을 ZHONGYUE MOULD에 보내세요. 리프터 전략, 변형 제어, 냉각 설계 + 정식 견적을 다루는 무료 DFM 보고서를 근무 시간 48시간 이내에 제공해드립니다.

Petal Edge / Fluted Rim Planter 사출 금형 프로젝트를 시작하려면 지금 문의하십시오!
