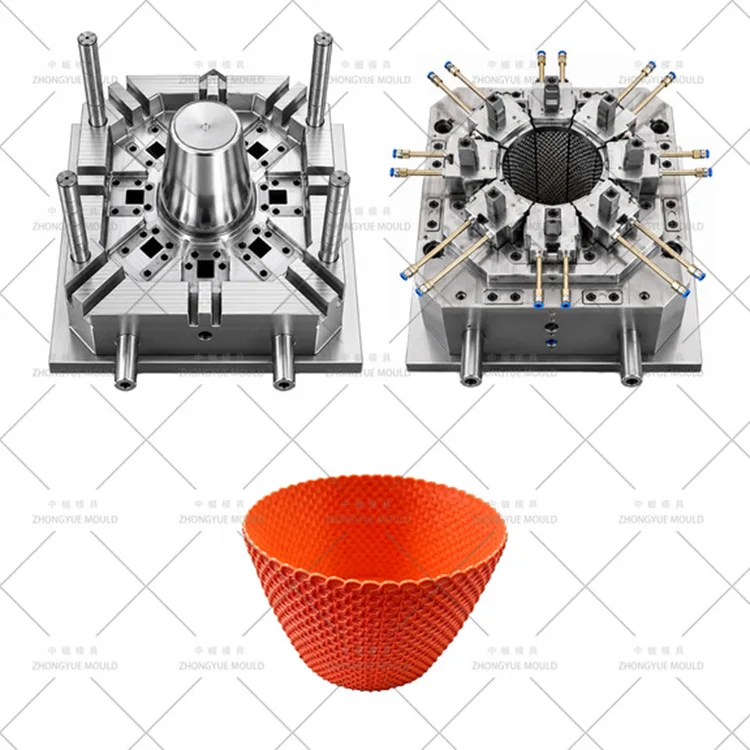

ZHONGYUE MOLD는 글로벌 정원 장식 브랜드, 가정용 가구 소매업체 및 원예 도매업체에 플라스틱 원형 등나무 화분 금형/원통형 고리버들 텍스처 재배자(클래식 테이퍼형 냄비, 걸이 바구니, 정원 재배자)를 공급하는 전문 중국 사출 금형 제조업체입니다. 복잡하게 분할된 구멍이 필요한 구형 등나무 화분과 달리 이러한 원통형 또는 테이퍼형 원형 화분은 시뮬레이션된 지팡이/직조(등나무) 질감이 있는 수직 또는 약간 원추형 외벽을 특징으로 하여 표준 버킷 몰드처럼 열리고 닫히는 간단한 2판 또는 3판 몰드 설계를 허용합니다.
탁월한 유연성과 응력 균열 저항성을 위해 일반적으로 PP(폴리프로필렌, MFR 8–15)로 성형되는 이 포트의 상단 직경은 120mm~400mm입니다. 당사의 금형은 EDM 릴리프 + 산 에칭 VDI 30-42 등나무 질감, 균일한 냉각을 위한 깊은 코어 주변의 환형 수로(O-링 홈), 장식 질감에 눈에 띄는 흔적을 남기지 않는 숨겨진 잠수함 게이트를 특징으로 합니다. 체인 구멍이 있는 클래식 행잉 바스켓부터 강화 리브가 있는 튼튼한 정원 화분까지, 강철 절단 전에 깊은 캐비티 진공 릴리프 및 구배 각도 최적화에 초점을 맞춘 전체 DFM 검토를 제공합니다.
|
목 |
사양/옵션 |
|
|
금형명 |
플라스틱 원형 등나무 화분 금형(원통형/테이퍼형 고리버들 화분) |
|
|
캐비티 및 코어 스틸 |
캐비티: P20(HRC 28–33) 표준; 718H(HRC 33–38)로 긴 수명을 보장합니다. 코어: P20 / 718H. |
|
|
금형 유형 |
2플레이트 몰드(서브 게이트) 또는 3플레이트 몰드(핀 포인트 게이트). 슬라이드가 필요하지 않습니다. |
|
|
몰드 베이스 |
LKM / DME / HASCO 표준 (크기는 냄비 직경 및 높이에 따라 다름) |
|
|
충치 |
1×1 표준(대형 화분), 작은 화분용 구멍 2개 가능(직경 150mm 미만) |
|
|
러너 시스템 |
콜드 러너(서브 게이트) 표준; 대형 냄비용 핫 러너 옵션 |
|
|
게이트 유형 |
내부 테두리 또는 하단 중앙에 잠수함(잠재) 게이트가 있고 질감이 있는 외부 표면에는 게이트가 없습니다. |
|
|
방출 |
스트리퍼 플레이트(얇은 벽에 선호) 또는 이젝터 핀 |
|
|
냉각 |
코어 주위의 환형 채널(O-링 홈); 캐비티 내 배플; 하단 반경에 BeCu 인서트 |
|
|
환기 |
코어 표면의 0.01–0.015mm 벤트 홈; 코어 상단에 다공성 벤트 인서트 |
|
|
표면 마감 |
캐비티:EDM 등나무 텍스처 + VDI 30-42 산성 에칭; 핵심: SPI B1/B2 폴란드어 |
|
|
금형 수명 |
≥300,000장(P20); ≥500,000발(718H) |
|
|
추천 소재 |
PP (MFR 8–15, 질감 방출에 좋은 유연성), 실외용 PP+UV |
|
|
디자인 소프트웨어 |
UG NX, Pro/E, SolidWorks, AutoCAD, Moldflow(충진 및 진공 시뮬레이션) |
|
|
공차 제어 |
±0.15 mm 일반; 원통도 ≤0.3mm; 질감 깊이가 일관됨 |
|
|
금형 재료 |
경도 |
금형 수명 |
|
P20 |
HRC 28-33 |
>300,000발의 탄 |
|
718 |
HRC 33-36 |
>500,000발의 탄 |
|
H13 |
HRC >43 |
>800,000발의 탄 |
|
2344 |
HRC >48 |
>800,000발의 탄 |
|
S136 |
HRC 48-52 |
>1,000,000발의 탄 |
다음 플라스틱 화분 몰드 프로젝트를 더욱 밝게 만들어 보세요!

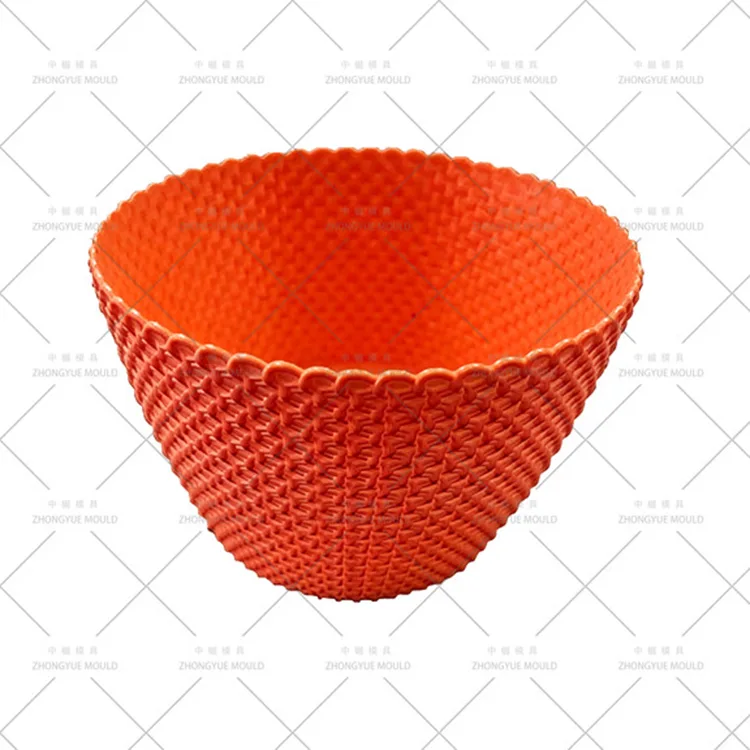

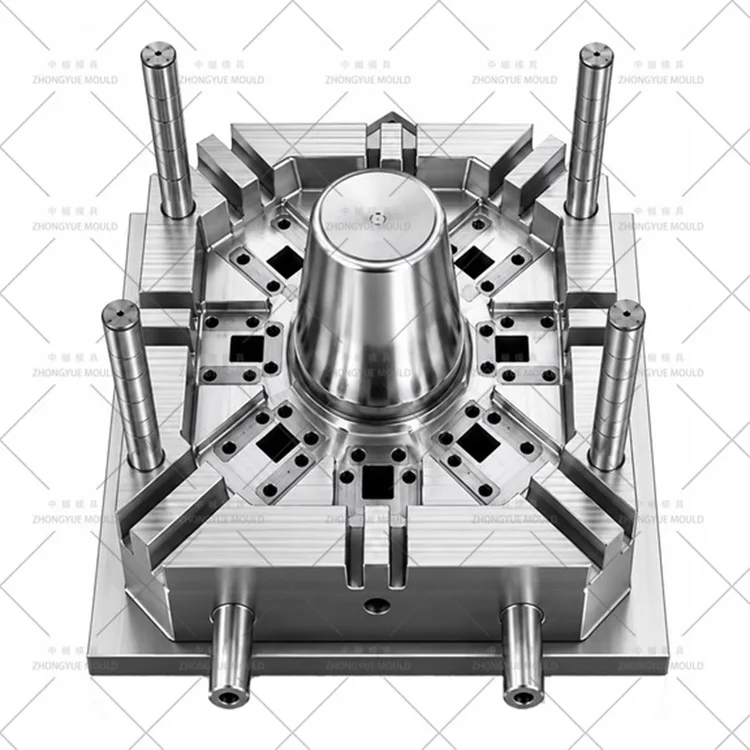

둥근 등나무 화분 몰드(원통형)는 천연 등나무 또는 고리버들 직조를 모방한 수직 측면 또는 약간 가늘어지는 원형 화분을 만들기 위해 설계된 도구입니다. 금형 구조는 구형 포트 금형과 크게 다릅니다.
수직/테이퍼형 벽 - 포트의 직경은 일정하거나 점진적으로 감소하므로 측면 동작 슬라이드 없이 부품을 코어에서 직선으로 벗겨낼 수 있습니다.
등나무/고리버들 질감 - 외부 캐비티 표면은 지팡이 패턴으로 EDM 가공되고 산으로 에칭되었습니다(VDI 30-42). 구배 각도(일반적으로 2~3°)는 질감이 있는 부품이 풀릴 수 있도록 신중하게 계산됩니다.
깊은 코어 냉각 - 코어는 환형 냉각 채널 또는 버블러 튜브를 통한 효율적인 열 추출이 필요한 깊은 실린더입니다.
내부 특징 - 내부 강화 리브, 배수 플랫폼 및 성형된 걸이 구멍(느슨한 삽입물 또는 작은 리프터로 형성됨)을 포함할 수 있습니다.

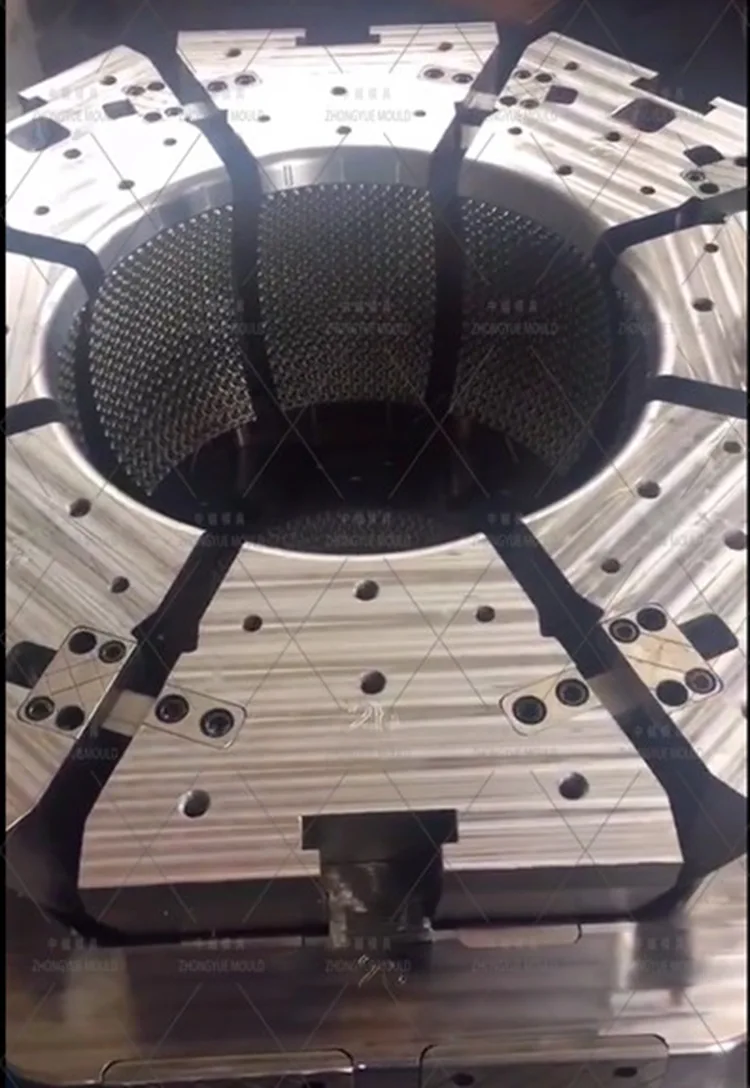

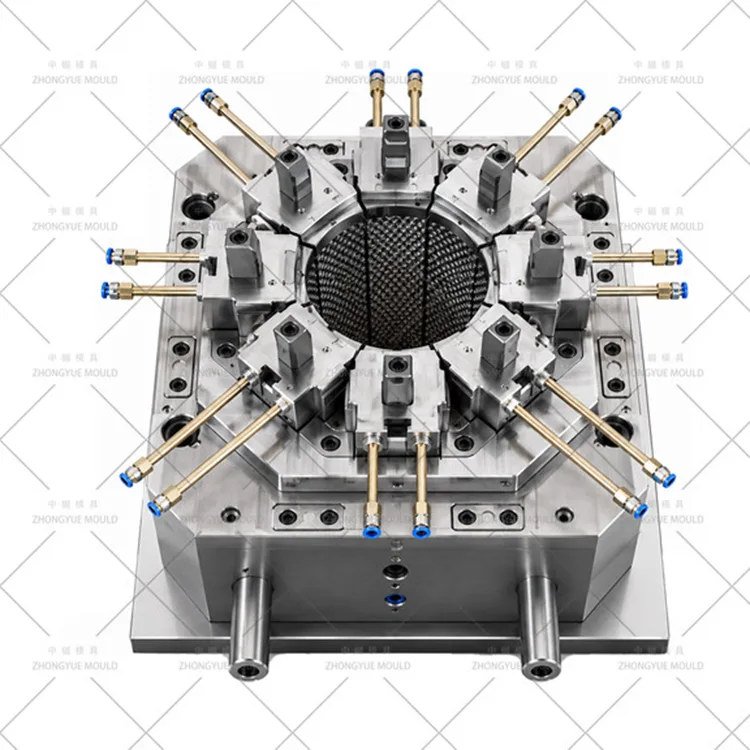

수직 벽에 텍스처를 적용하려면 충분한 구배가 필요합니다. 질감이 있는 구역에 대해 총 2~3°의 기울기를 계산합니다. 캐비티는 릴리프 패턴을 생성하기 위해 EDM 싱킹을 거친 다음 일관성을 위해 화학적 에칭을 거칩니다. 쉽게 분리할 수 있도록 코어가 매끄럽게 유지됩니다(SPI B1/B2).
코어에서 깊고 질감이 있는 실린더를 벗겨내면 진공이 생성됩니다. 우리는 코어 표면을 따라 벤트 홈(깊이 0.01~0.015mm)을 설계하고 코어 상단에 다공성 벤트 인서트를 설계하여 배출 중에 공기가 들어갈 수 있도록 하여 포트가 무너지거나 달라붙는 것을 방지합니다.
나선형 BeCu 대신에 우리는 여러 높이의 코어 주위에 동심원 환형 수로(예: O-링)를 가공합니다. 이는 깊은 냄비 둘레에 균일한 냉각을 제공하여 타원형과 뒤틀림을 최소화합니다.
등나무 질감을 유지하기 위해 게이트는 냄비 입구의 안쪽 가장자리나 하단 중앙에 배치됩니다. 더 큰 화분의 경우 베이스에 핀 포인트 게이트가 있는 3판 몰드가 균형 잡힌 충전을 보장합니다.
체인 구멍은 수동으로 제거하거나 부품과 함께 배출되는 작고 느슨한 인서트에 의해 형성됩니다. 내부 보강리브는 적절한 두께(벽면의 60~70%)로 설계하여 질감 있는 외부 표면에 싱크마크가 발생하는 것을 방지합니다.
벽이 얇은 냄비(<2mm)의 경우, 배출력을 균등하게 분배하기 위해 스트리퍼 플레이트를 사용합니다. 더 두꺼운 냄비의 경우 이젝터 핀이 베이스 플랜지와 내부 리브에 배치됩니다.
|
애플리케이션 |
금형 설계 초점 |
|
클래식 걸이 바구니 |
Tapered shape with integrated chain holes; thin walls (1.2–1.8mm) for weight saving; 스트리퍼 플레이트 배출 |
|
튼튼한 정원 재배자 |
Larger diameter (250–400mm); thicker walls (2.5–3.5mm); internal reinforcing ribs; 바닥 배수 |
|
실내 장식 캐시팟 |
더 작은 크기(120~200mm); 종종 가벼운 VDI 그레인을 사용합니다. 깨끗한 실내를 위한 고광택 코어 |
|
보육 냄비 |
기능적 디자인; 단순한 질감; 빠른 사이클링 및 재료 절약에 최적화됨 |
텍스처 구배 및 진공 릴리프 DFM - 수직 텍스처(2~3°)에 대한 구배를 계산합니다. 진공 잠금을 방지하기 위해 코어에 벤트 홈을 설계합니다. 무료 DFM 보고서.
EDM 텍스처링 및 에칭 — CNC 황삭 후 지팡이 패턴용 Sodick/Charmilles EDM이 이어집니다. 그런 다음 최종 VDI 깊이까지 산성 에칭을 수행합니다.
냉각 채널 가공 - 코어 주변의 환형 채널을 건드릴로 뚫습니다. 필요한 경우 하단 반경에 BeCu 인서트를 장착합니다.
T1 시험 및 배출 테스트 - 지정된 PP로 실행합니다. 진공 고착, 텍스처 해제 및 원통형을 확인합니다. 체험영상 + 샘플을 제공합니다.
최종 배송 - 금형 설명서, 예비 이젝터 핀, 벤트 청소 도구와 함께 배송됩니다.
질감 및 초안 전문가 - 우리는 끈적임이나 배출 문제를 일으키지 않고 수직 벽에 등나무 질감을 적용하는 방법을 알고 있습니다.
진공 완화 전문가 - 당사는 부품 붕괴를 방지하기 위해 깊은 원통형 코어에 효과적인 환기 시스템을 설계합니다.
효율적인 냉각 설계 - 환형 채널은 대량 생산을 위한 균일한 냉각과 빠른 주기를 보장합니다.
품질 보증 - 안정적인 성능을 보장하기 위해 딥 드로우 배출을 특별히 테스트합니다.
글로벌 경험 — 정원 센터 및 보육원을 위해 전 세계로 수출되는 금형입니다.
Q: 이 금형은 다중 캐비티(2+2 또는 4+4)가 가능합니까?
A: 예, 더 작은 직경(180mm 미만)의 경우 2캐비티 또는 4캐비티 금형을 설계할 수 있습니다. 더 큰 포트(>250mm)의 경우 적절한 냉각 및 프레스 용량을 보장하기 위해 일반적으로 1×1을 권장합니다.
Q: 질감이 있는 냄비가 틀에 달라붙는 것을 어떻게 방지합니까?
A: 텍스처에 추가 구배 각도(2~3°)를 추가하고 텍스처 피크를 다듬습니다. 결정적으로, 배출 중에 진공 밀봉을 깨기 위해 코어에 벤트 홈을 설계했습니다.
Q: 볼 라탄 냄비 몰드와 이것의 차이점은 무엇입니까?
A: 이 금형은 훨씬 간단합니다. 수직으로 열고 닫히는 2판 또는 3판 금형입니다. 복잡한 슬라이드나 분할된 캐비티가 필요하지 않으므로 더 저렴하고 유지 관리가 더 쉽습니다.
Q: 최고의 텍스처 릴리스를 위해 어떤 소재를 추천하시나요?
A: PP(MFR 8~15)가 이상적입니다. 질감이 있는 금형에서 균열 없이 이형할 수 있을 만큼 충분한 유연성을 가지고 있습니다. 실외 사용 시에는 UV 안정제를 추가하는 것이 좋습니다.
Q: 견적을 받으려면 무엇이 필요합니까?
A: 화분 직경, 높이, 벽 두께 및 질감 스타일을 보여주는 2D 도면(PDF/DWG) + 3D 모델(STP/IGS/X_T)(또는 샘플 사진 전송)
화분 그림이나 질감 샘플을 ZHONGYUE MOULD로 보내세요. 근무 시간 24~48시간 이내에 드래프트, 냉각 및 진공 릴리프 + 공식 견적을 포함하는 무료 DFM 보고서를 제공합니다.
원통형 고리 버들 텍스처 파종기 사출 금형 프로젝트를 시작하려면 지금 문의하십시오!
