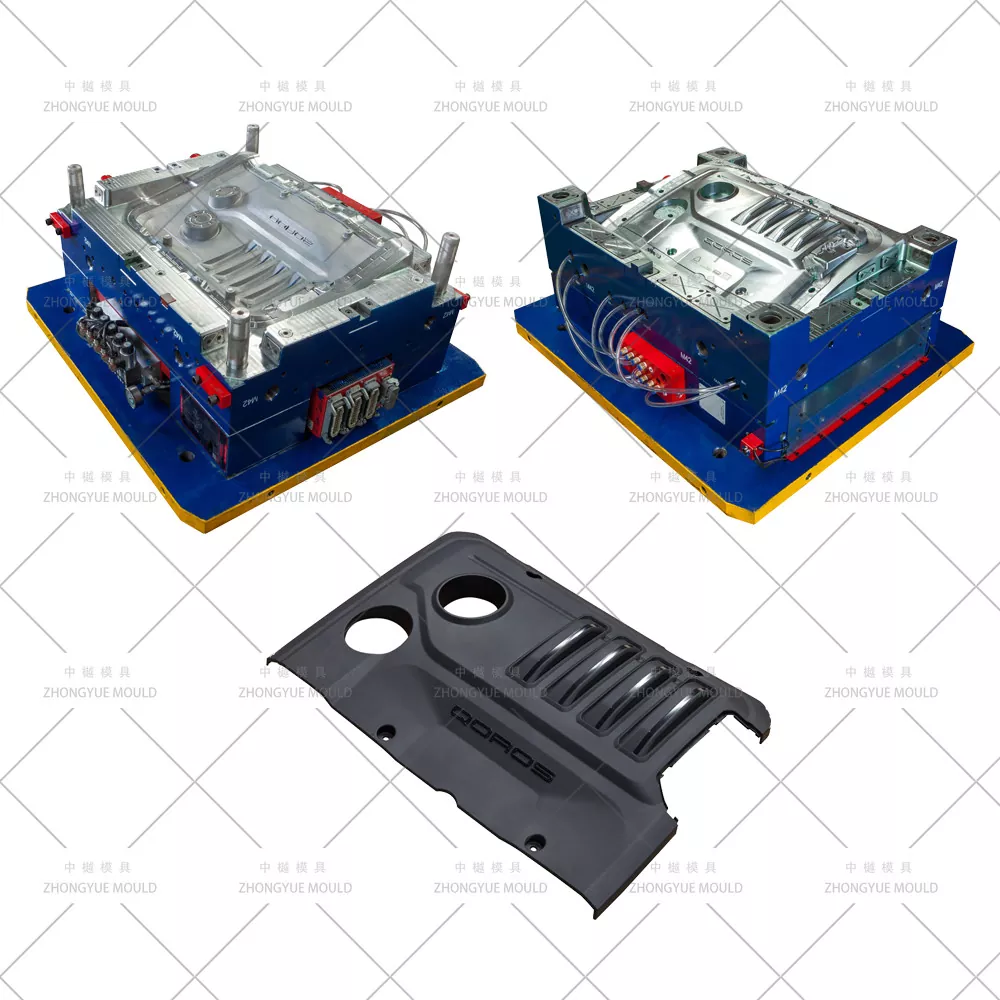

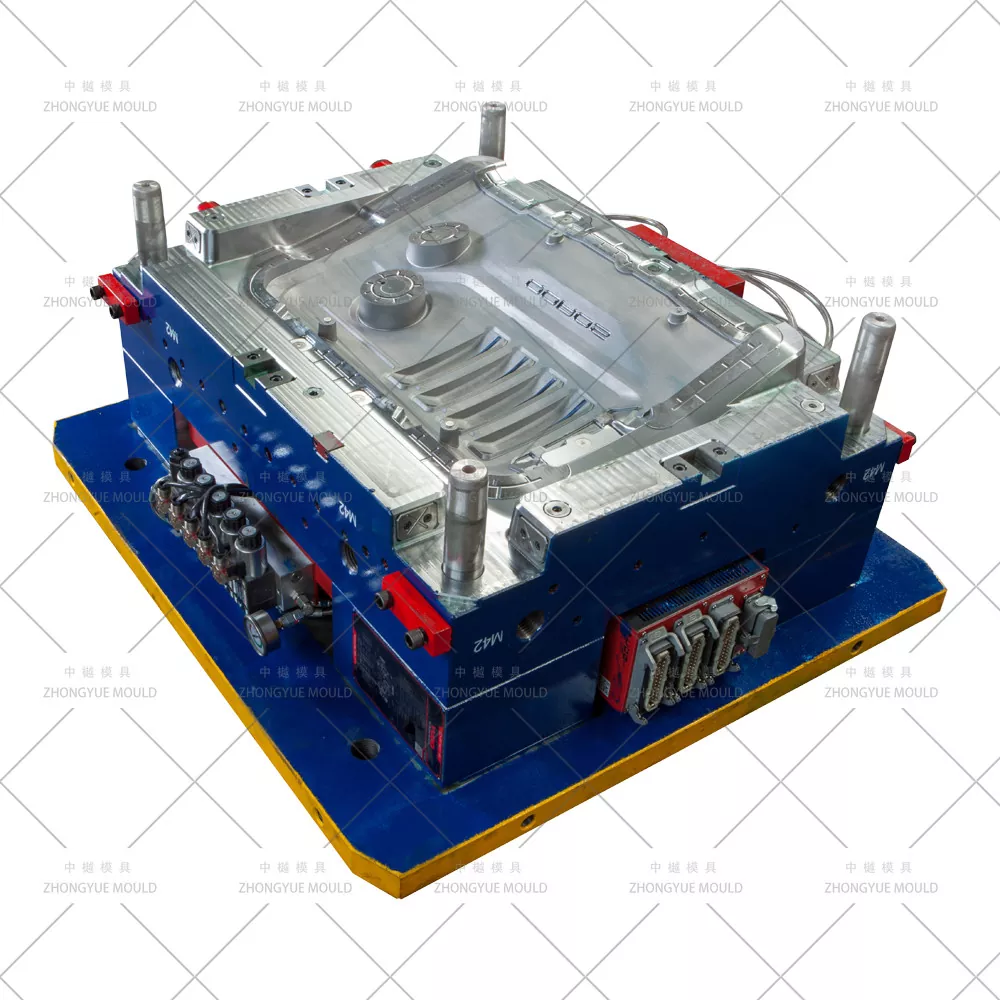

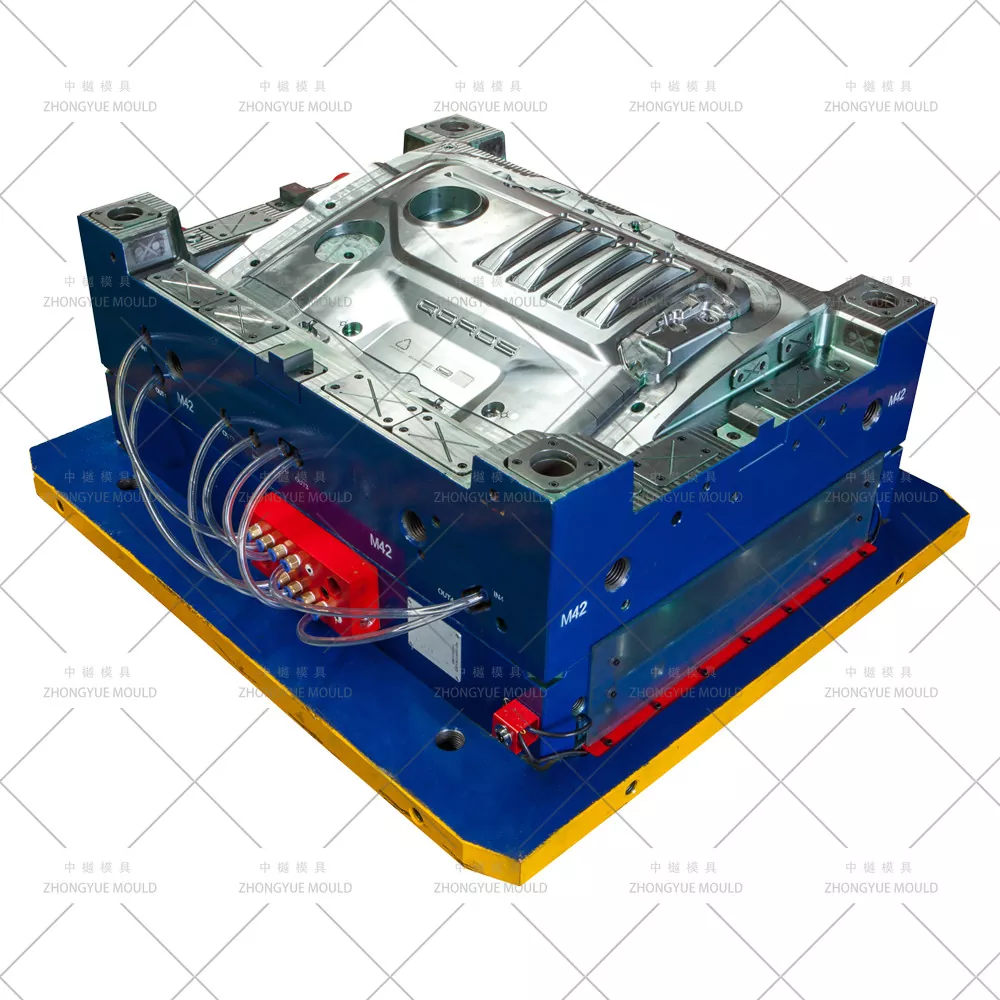

ZHONGYUE MOLD는 글로벌 Tier-1 자동차 부품 공급업체 및 OEM에게 자동차 엔진 커버 금형/플라스틱 엔진실 실드 및 장식 커버를 공급하는 중국 전문 사출 금형 제조업체입니다. 최신 차량은 금속 엔진 슈라우드를 PA66+GF30(유리 섬유 강화 나일론) 또는 PP-T20/T30(미네랄/활석 충전 폴리프로필렌)으로 성형된 경량의 내열성 플라스틱 엔진 커버로 대체합니다. 당사의 금형은 최적화된 냉각, 순차 밸브 게이트 핫 러너 시스템, 장착 보스, 스냅핏 클립 및 소음 감소 리브 구조의 정밀한 성형을 통해 이러한 고온 엔지니어링 플라스틱용으로 설계되었습니다.
엔진 상부 뷰티 커버, 음향 엔진 실드 또는 후드 아래 단열 트레이가 필요한 경우 강철 절단 전에 전체 DFM 검토 및 Moldflow 시뮬레이션을 제공합니다.
|
목 |
사양/옵션 |
|
|
금형명 |
자동차 엔진 커버/엔진 실드 플라스틱 사출 금형 |
|
|
캐비티 및 코어 스틸 |
718H(HRC 33-38), 2738HH, 선택적으로 H13 질화(슬라이더/보스 인서트) 또는 S136(고광택 영역) |
|
|
몰드 베이스 |
LKM / DME / HASCO / 자체 설계 대형 베이스 |
|
|
충치 |
일반적으로 단일 캐비티(1×1); 소형 보조 커버용 트윈 캐비티 가능 |
|
|
러너 시스템 |
핫 러너 - 3~10방울 순차 밸브 게이트(YUDO / SYNVENTIVE / Mold-Master) |
|
|
게이트 유형 |
보이지 않는 면의 팬/에지/핀포인트 게이트; SVG 제어 |
|
|
방출 |
이젝터 핀 + 이젝터 블록/스트리퍼 플레이트; 로봇 테이크아웃 인터페이스 |
|
|
냉각 |
배플 Ø8~12mm, 버블러, BeCu 인서트, 절연 회로(ΔT 입구-출구 ≤3℃) |
|
|
슬라이드/리프터 |
클립 홈 및 컷아웃을 위한 유압 실린더 또는 각진 가이드 핀 슬라이드 |
|
|
표면 마감 |
SPI A/B 광택 + VDI 27/30/36 텍스처 또는 맞춤형 가죽 그레인 |
|
|
금형 수명 |
≥500,000장(718H); ≥800,000~1,000,000샷(H13/S136 질화) |
|
|
권장 성형 재료 |
PA66+GF25–35%, PP-T20/T30, PPA(고열), PUR 폼 후면 옵션 |
|
|
디자인 소프트웨어 |
UG NX, CATIA, Pro/E, 솔리드웍스, Moldflow |
|
|
공차 제어 |
±0.02~0.05mm(기능에 따라 다름) |
|
|
리드타임 |
3D 금형 설계 승인 후 45~65일 |
|
|
금형 재료 |
경도 |
금형 수명 |
|
P20 |
HRC 28-33 |
>300,000발의 탄 |
|
718 |
HRC 33-36 |
>500,000발의 탄 |
|
H13 |
HRC >43 |
>800,000발의 탄 |
|
2344 |
HRC >48 |
>800,000발의 탄 |
|
S136 |
HRC 48-52 |
>1,000,000발의 탄 |
다음 PlasticEngine Cover Mould 프로젝트를 더욱 밝게 만들어 보세요!
|
부품 유형 |
기능 |
금형 설계 초점 |
|

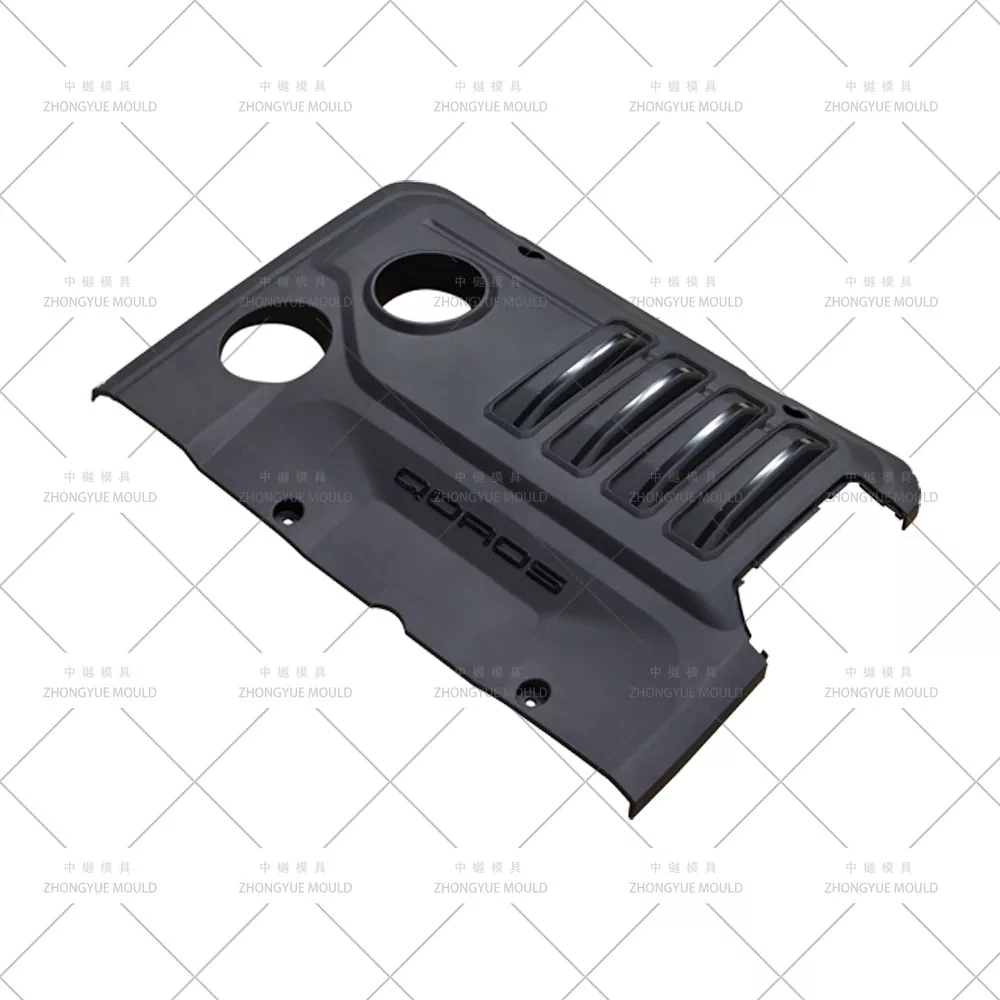

엔진 상부 뷰티/장식 커버 |
엠보싱 로고가 있는 미적인 엔진 베이 커버(종종 무광택/질감 처리됨) |
클래스 B 표면 질감, 숨겨진 게이트, 보이는 면의 최소 용접선 |
|
엔진 음향/사운드 실드(상단 또는 하단) |
소음 감소 + 약간의 물 튀김 방지 |
강성, 균일한 벽, 균형 잡힌 충전을 위한 깊은 립으로 뒷면이 가라앉는 것을 방지 |
|
타이밍 벨트/캠 커버(플라스틱) |
오일 미스트 방지 씰, 고온 저항 |
엄격한 평탄도 공차, 볼트 보스 보강, 때로는 고무 가스켓 홈 |
|
신에너지 자동차(EV) 모터/인버터 커버 |
경량 인클로저, 방열 리브 |
두꺼운 부분 근처의 최적화된 냉각 채널, 가능한 인서트 성형 제공 |
|
보조 후드 아래 커버/열 차폐(플라스틱) |
복사열로부터 부품을 보호하세요. |
재료 수축 보상 높은 GF 콘텐츠의 경우 컷아웃용 슬라이드/삽입 |
순차 밸브 게이트(SVG) 핫 러너— YUDO / SYNVENTIVE / 금형 마스터; 채우기 순서를 제어하여 웰드 라인을 보이지 않는 영역으로 밀고 질감이 있는 표면의 흐름 흔적을 줄입니다.
강화 플라스틱 최적화(PA66+GF30 / PP-TD20–30)— 정확한 수축 보상으로 캐비티 크기 조정(PA66+GF ~0.3~0.6%, PP-TD ~0.8~1.2%) 움직이는 부품(슬라이드, 이젝터)의 연마성 유리 섬유 마모를 위해 금형 경화되었습니다.
리브/보스 근처의 깊고 균일한 냉각— 뒤틀림과 사이클 시간(일반적으로 45~70초)을 제어하기 위해 두꺼운 장착 보스 가까이에 배플, 버블러 및 BeCu 인서트가 있습니다.
표면 질감 호환성— 캐비티에 직접 에칭된 VDI 27-36 가죽/무광택 그레인(Mold-Tech, YS 패턴)을 사용한 캐비티 SPI B1/A2 광택제; 로고 각인/삽입 가능.
복잡한 언더컷 및 장착 기능— 측면 클립 홈용 유압 또는 각진 핀 슬라이드, 내부 언더컷용 리프터, 대형 평면 패널용 인덱스 이젝터 블록.
프로젝트 시작 및 DFM 검토— 드래프트, 벽 두께 균일성, 보스/거셋 설계, 게이트 및 배출 가능성을 확인합니다. 싱크/뒤틀림을 줄이기 위한 개선을 제안합니다.
금형 흐름 시뮬레이션(Moldflow)— PA66+GF 또는 PP-TD의 충진 패턴, 용접선 위치, 형체력, 냉각 균일성 및 사이클 시간을 예측합니다.
3D 금형 설계 승인— 냉각 레이아웃, SVG 핫 러너 밸런싱, 슬라이드/리프터 세부 사항, 환기 전략을 포함한 전체 조립.
정밀 가공— 고속 CNC 황삭/마무리, 냉각용 심공 드릴링, 미세한 디테일 및 텍스처 조각을 위한 미러 EDM.
T1 재판 및 교정— 사내 컴퓨터에서 실행합니다. 시험 비디오 + CMM 치수 보고서 + 승인을 위한 샘플 부품을 제공합니다.
최종 포장 및 배송— 무훈증 케이스, 금형 사용 설명서, 예비 부품 목록, 열처리 증명서.
자동차 금형 체험— 엔진 커버, 범퍼, 자동차 내외장 금형 분야에서 검증된 실적
무료 DFM 및 Moldflow 보고서— 강철 절단 전에 충진/싱크/뒤틀림 위험을 식별합니다.
브랜드 SVG 핫 러너 통합— YUDO / SYNVENTIVE / 튜닝을 지원하는 Mold-Master
엄격한 QC 및 투명한 진행— 주간 가공 사진, CMM 검사, T1 샘플 승인
수출 준비 완료— 금형은 유럽, 북미, 남미, SE 아시아로 배송됩니다.
1년 금형 보증 + 예비 부품 공급
Q: 엔진 커버에는 어떤 플라스틱 소재를 권장합니까?
A: 대부분의 승용차는 높은 내열성(연속 120~140℃)과 강성을 위해 PA66+GF25~35%를 사용합니다. 보다 비용에 민감한 응용 분야에서는 PP-T20/T30(활석/미네랄 충전)을 사용합니다. 우리는 재료 수축에 따라 금형 캐비티 치수를 보상합니다.
Q: 동일한 프로젝트에서 엔진 커버와 그에 어울리는 언더트레이/쉴드를 모두 성형할 수 있습니까?
답: 그렇습니다. 우리는 일반적으로 상부 장식 커버와 하부 음향 실드를 위한 별도의 금형을 설계하고 작은 액세서리 클립/베젤을 도구로 사용할 수도 있습니다.
Q: 엔진 커버 금형에 가장 적합한 핫 러너 시스템은 무엇입니까?
A: 순차 밸브 게이트(SVG) 핫 러너를 적극 권장합니다. 이는 눈에 보이는 질감이 있는 표면의 웰드 라인을 제어하는 데 도움이 되고 크고 얇은 벽 패널을 균형 있게 채울 수 있습니다.
Q : 견적에는 무엇이 필요합니까?
A: 3D 부품 모델(STP/IGS/X_T), 대상 재료, 연간 볼륨/캐비테이션 선호도, 사출기 플래튼 데이터, 표면 질감 사양(있는 경우).
엔진 커버 3D 모델(STEP/IGS/X_T) 및 프로젝트 요구사항을 보내주세요. ZHONGYUE MOLD는 근무 시간 24~48시간 이내에 무료 DFM 보고서 + 금형 흐름 요약 + 공식 견적을 제공합니다.
