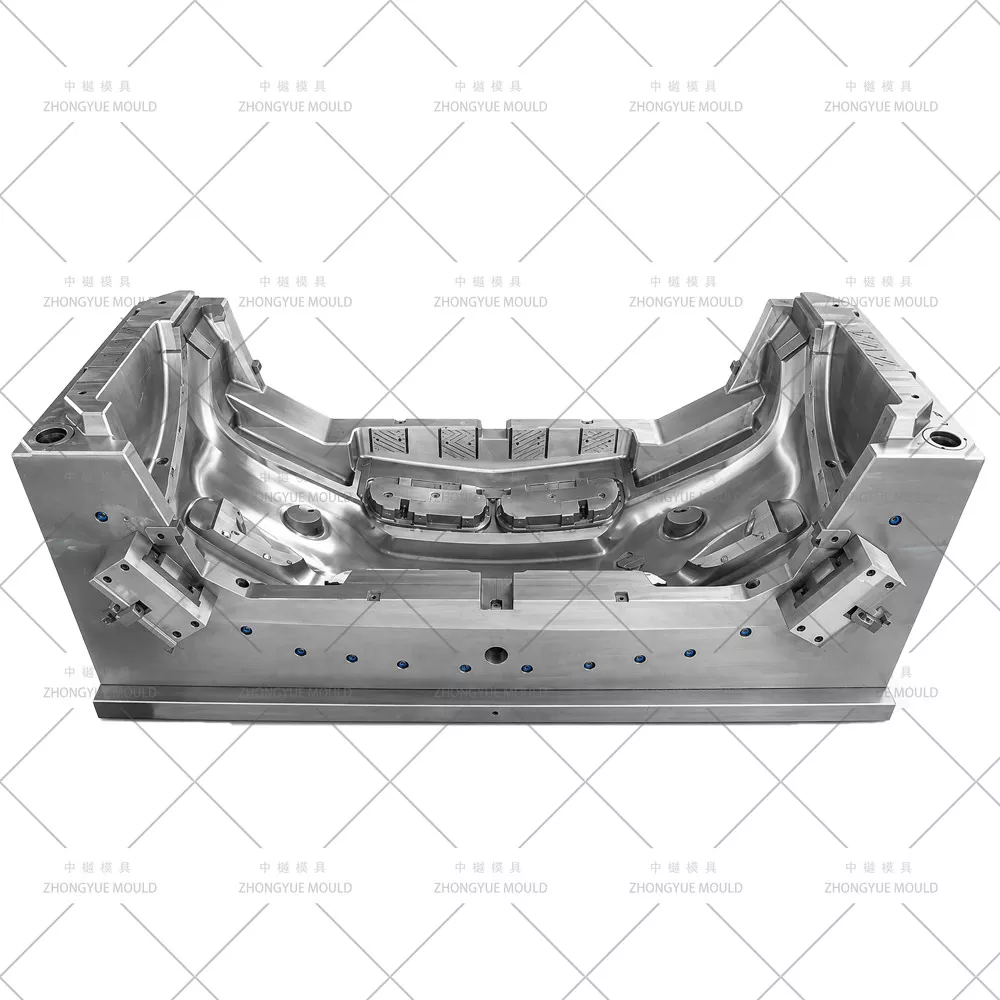

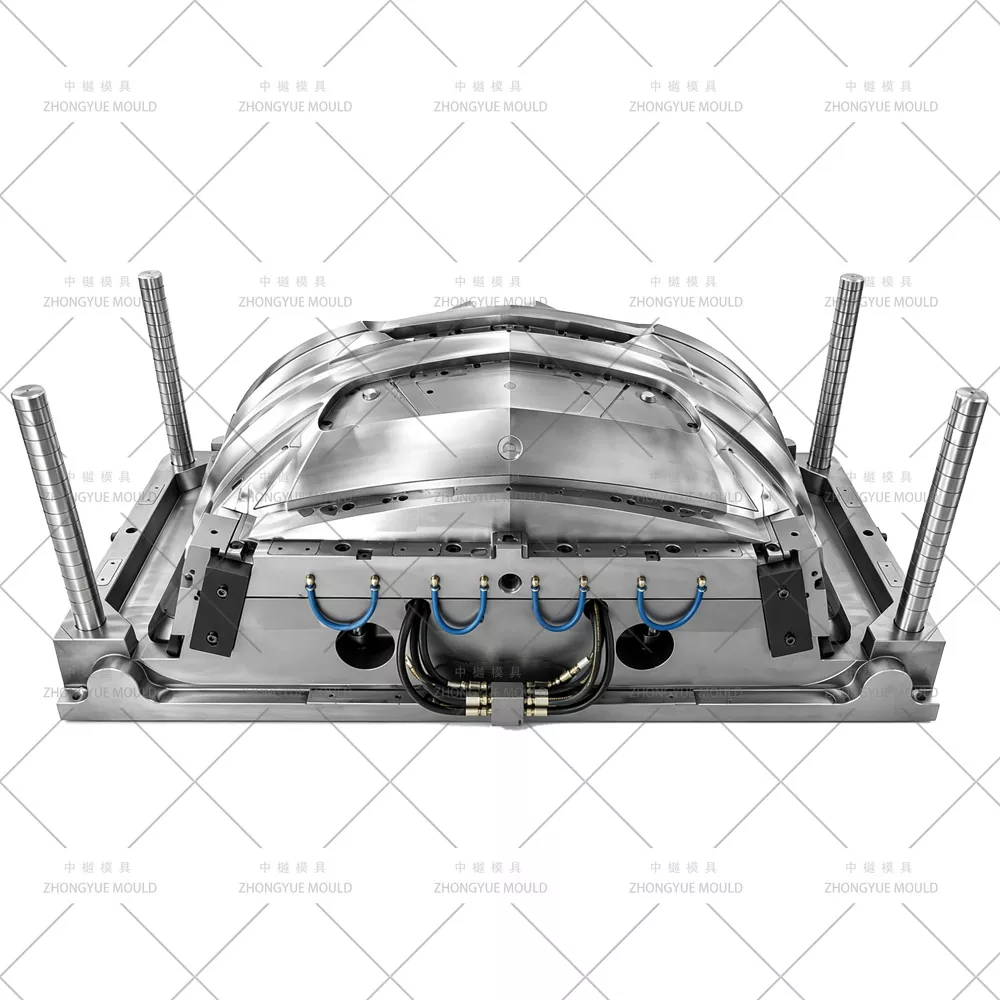

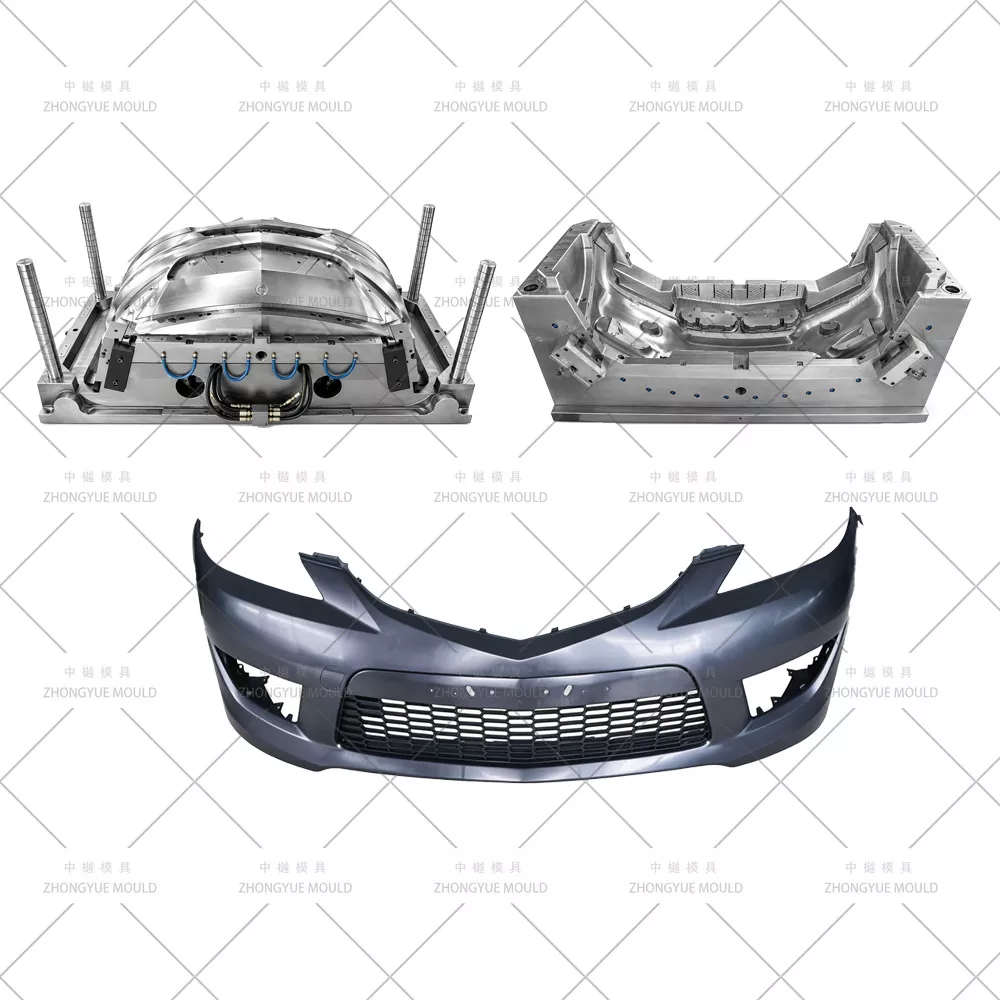

ZHONGYUE MOLD는 승용차, SUV, EV 및 소형 트럭용 자동차 범퍼 금형/플라스틱 자동차 범퍼 사출 금형을 전문으로 하는 숙련된 중국 사출 금형 제조업체입니다. 당사의 범퍼 금형은 PP+EPDM-T20/PP-TD20으로 성형된 대형 부품용으로 설계되었으며 최적화된 순차 밸브 게이트(SVG) 핫 러너 시스템, 깊은 배플 및 BeCu 냉각 채널, 클래스 A 표면 텍스처 호환성을 특징으로 하며 싱크 마크가 최소화되고 사이클 시간이 단축된 페인트 준비 또는 그레인 마감 범퍼를 제공합니다.
전면 범퍼 페시아, 후면 범퍼 커버부터 하단 밸런스/안개등 베젤까지, 철재 절단 전에 완전한 DFM 분석 및 금형 흐름 시뮬레이션을 제공하여 귀하의 프로그램이 시간과 예산에 맞춰 출시되도록 보장합니다.
|
금형명 |
자동차 범퍼 금형 |
|
|
금형 재료 |
P20,2738,718H, NAK80,2316, S136, H13 등 |
|
|
몰드 베이스 |
자체 제작,LKM,DME,ASSAB |
|
|
공동 |
싱글/멀티 |
|
|
달리는 사람 |
콜드 러너와 핫 러너 |
|
|
핫러너 브랜드 |
마스터, 허스키, 유도 등 |
|
|
Degsin 소프트웨어 |
UG:Aoto CAD 등 |
|
|
금형 수명 |
50~1억발/5~6년, 10년이 지나도 유지관리가 잘 되어 있는 경우 |
|
|
T1 시간 |
45-60일 |
|
|
플라스틱 소재 |
PP ABS |
|
|
게이트 유형 |
핀포인트 게이트, 엣지 게이트, 서브 게이트, 필름 게이트, 밸브 게이트, 오픈 게이트 등 |
|
|
금형 표면 처리 |
EDM, 질감, 고광택 연마 |
|
|
품질 시스템 |
ISO9001 |
|
|
HS코드 |
8480719090 |
|
|
기원 |
중국 저장성 황옌 |
|
|
패키지 |
나무 케이스 |
|
|
금형 재료 |
경도 |
금형 수명 |
|
P20 |
HRC 28-33 |
>300,000발의 탄 |
|
718 |
HRC 33-36 |
>500,000발의 탄 |
|
H13 |
HRC >43 |
>800,000발의 탄 |
|
2344 |
HRC >48 |
>800,000발의 탄 |
|
S136 |
HRC 48-52 |
>1,000,000발의 탄 |
다음 플라스틱 자동차 범퍼 몰드 프로젝트를 더욱 밝게 만들어 보세요!
|
요소 |
금형 설계 강조 |
|

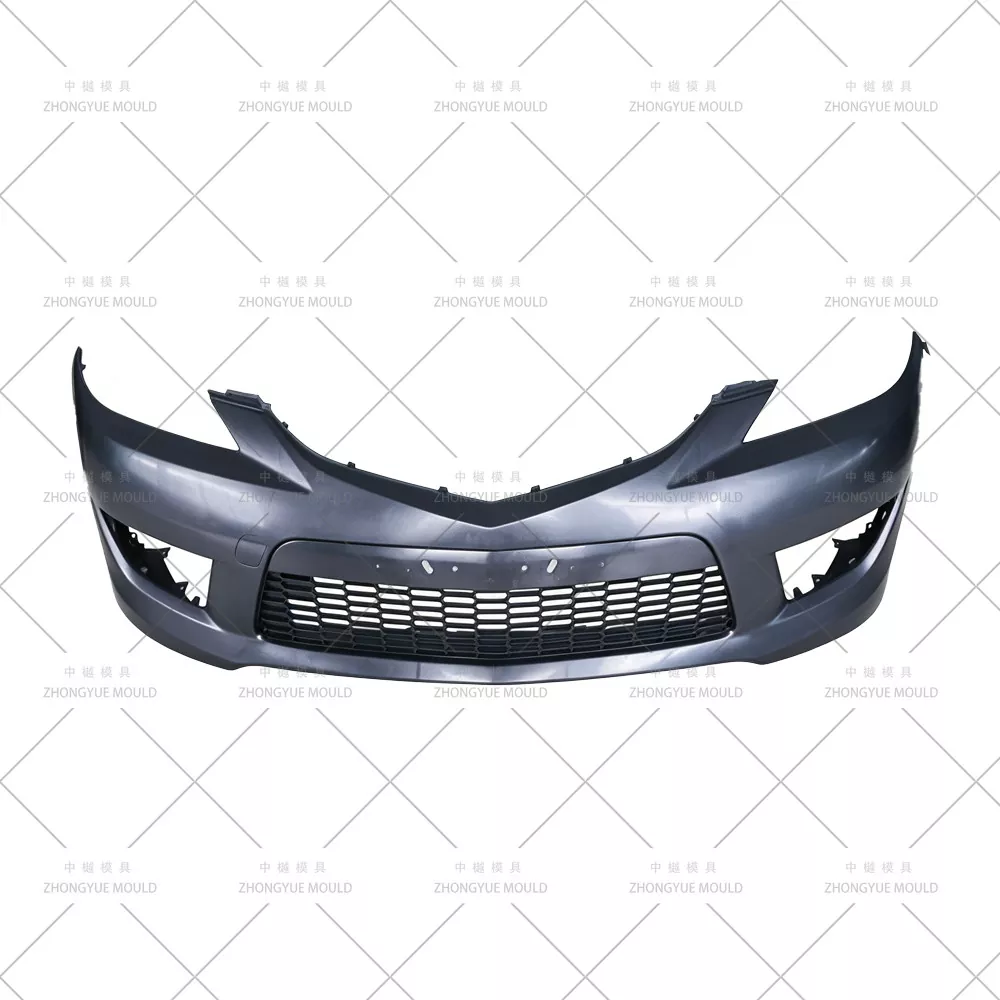

앞범퍼 페시아/커버 |
대형 박벽 패널, Class A 표면 질감, 웰드라인 최소화, SVG 핫러너 밸런싱 |
|
리어 범퍼 커버 / 밸런스 |
주차 센서 구멍, 번호판 보스, 배기 컷아웃 - 유압식 앵글 슬라이드/인서트 |
|
상부 / 하부 범퍼 그릴 / 안개등 베젤 |
소형 인서트 또는 제품군 금형 옵션, 고광택 또는 크롬 도금 캐비티 영역 |
|
EV/신에너지 자동차 범퍼 |
경량 설계, MuCell/가스 보조 지원 구조 고려, 센서 장착 보스 |
|
픽업 / 상용차 범퍼 |
강화된 리브 구조, 두꺼운 단면 냉각 최적화 |
순차 밸브 게이트(SVG) 핫 러너 시스템 — YUDO / SYNVENTIVE / Mold-Master 브랜드; 눈에 보이는 표면의 용접선을 줄이고 넓은 면적의 부품에 대한 충전 순서를 제어합니다.
벽이 얇은 대형 패널에 최적화된 냉각 — 두꺼운 보스 및 모서리 근처에 깊은 배플, 열 전도성 BeCu(베릴륨 구리) 인서트; 변형을 최소화하고 사이클을 10~15% 단축합니다.
클래스 A 표면 및 입자 호환성 - SPI B1/A2로 연마된 캐비티; VDI 3400 또는 Mold-Tech 텍스처는 그레인 마감 범퍼용 캐비티에 직접 지원됩니다.
강력한 배출 및 자동화 지원 - 스트리퍼 플레이트, 이젝터 블록 또는 다중 지점 이젝터 핀 배열; 완전 자동 탈형을 위해 사전 설계된 로봇 취출 인터페이스.
측면 동작 및 언더컷 처리 - 주차 센서 개구부, 견인 후크 커버, 안개등 홈, 클립 스냅용 유압/오일 실린더 슬라이드.
프로젝트 시작 및 DFM 검토 — 초안, 벽 두께, 수축, 게이팅 및 배출 타당성을 분석합니다. 개선을 제안합니다.
금형 흐름 시뮬레이션(Moldflow) - 충전 패턴, 용접선 위치, 형체력, 냉각 균일성 및 사이클 시간 예측.
3D 금형 설계 승인 - 전체 조립 도면, 냉각 레이아웃, 슬라이드/리프터 세부 사항, 핫 러너 밸런싱.
정밀 가공 — 고속 CNC 황삭/마감, 냉각을 위한 심공 드릴링, 미세한 세부 사항을 위한 Sodick/Charmilles EDM.
조립 및 T1 시험 - 사내 대용량 기계에서 실행됩니다. 평가판 비디오 + CMM 치수 보고서 + 샘플 부품을 보내십시오.
수정 및 최종 승인 - 필요에 따라 조정합니다. 사용 설명서 및 예비 부품 목록과 함께 훈증 방지 케이스에 넣어 배송됩니다.
입증된 대형 금형 기능 — 당사는 5축 지원 CNC 및 대형 가공을 통해 최대 3000T 이상의 기계 호환성을 갖춘 금형을 제작합니다.
사내 DFM 및 금형 흐름 보고서 - 강철 절단 전 위험(싱크, 워프, 미성형)을 식별합니다.
브랜드 핫 러너 경험 — YUDO / SYNVENTIVE / Mold-Master SVG 시스템이 통합 및 조정되었습니다.
엄격한 QC 및 진행 상황 업데이트 — 주간 사진, 가공 상태 보고서, 배송 전 최종 CMM 검사.
수출 경험 - 금형은 유럽, 북미, 남미, 동남아시아로 배송됩니다.
1년 금형 보증 + 예비 부품 공급
Q: 앞범퍼와 뒷범퍼 모두를 세트로 제작할 수 있나요?
답: 그렇습니다. 우리는 일반적으로 전면/후면 페시아에 대해 별도의 금형을 설계하고 인서트 금형 또는 제품군 금형과 일치하는 작은 트림(안개 베젤, 하단 그릴)을 도구로 사용할 수도 있습니다.
Q: 범퍼 몰드에 어떤 핫러너 브랜드를 추천하시나요?
A: 우리는 일반적으로 YUDO 또는 SYNVENTIVE 순차 밸브 게이트 시스템을 설치합니다. 요청 시 Mold-Master도 제공됩니다. SVG는 용접선을 눈에 보이지 않는 영역으로 밀어내는 데 도움이 됩니다.
Q: 견적을 위해 어떤 정보가 필요합니까?
A: 3D 부품 모델(STP/IGS/X_T), 대상 재료(일반적으로 PP+EPDM-T20%), 연간 볼륨/캐비테이션 선호도, 사출기 플래튼 및 타이바 데이터, 표면 질감/결립 사양(있는 경우).
Q: 일반적인 리드타임은 얼마나 됩니까?
A: 3D 금형 설계 승인 후 50~75일(복잡성과 핫 러너 브랜드 리드 타임에 따라 다름)
범퍼 3D 모델(STEP/IGS/X_T) 및 프로젝트 요구사항을 보내주세요. ZHONGYUE MOLD는 근무 시간 24~48시간 이내에 무료 DFM 보고서 + 금형 흐름 요약 + 공식 견적을 제공합니다.
