베이스 → 확장 샤프트 → 감소 콘 → 커버 및 프레임으로 구성된 완전한 플라스틱 검사 챔버 시스템에서 최상위 구성 요소는 안전한 보행/드라이브 오버 접근, 콘 또는 샤프트를 통한 방수 밀봉, 미끄럼 방지 보행 표면 및 표준 투명 개구부(Ø315mm / Ø450mm / Ø600mm)와의 호환성을 제공해야 합니다.

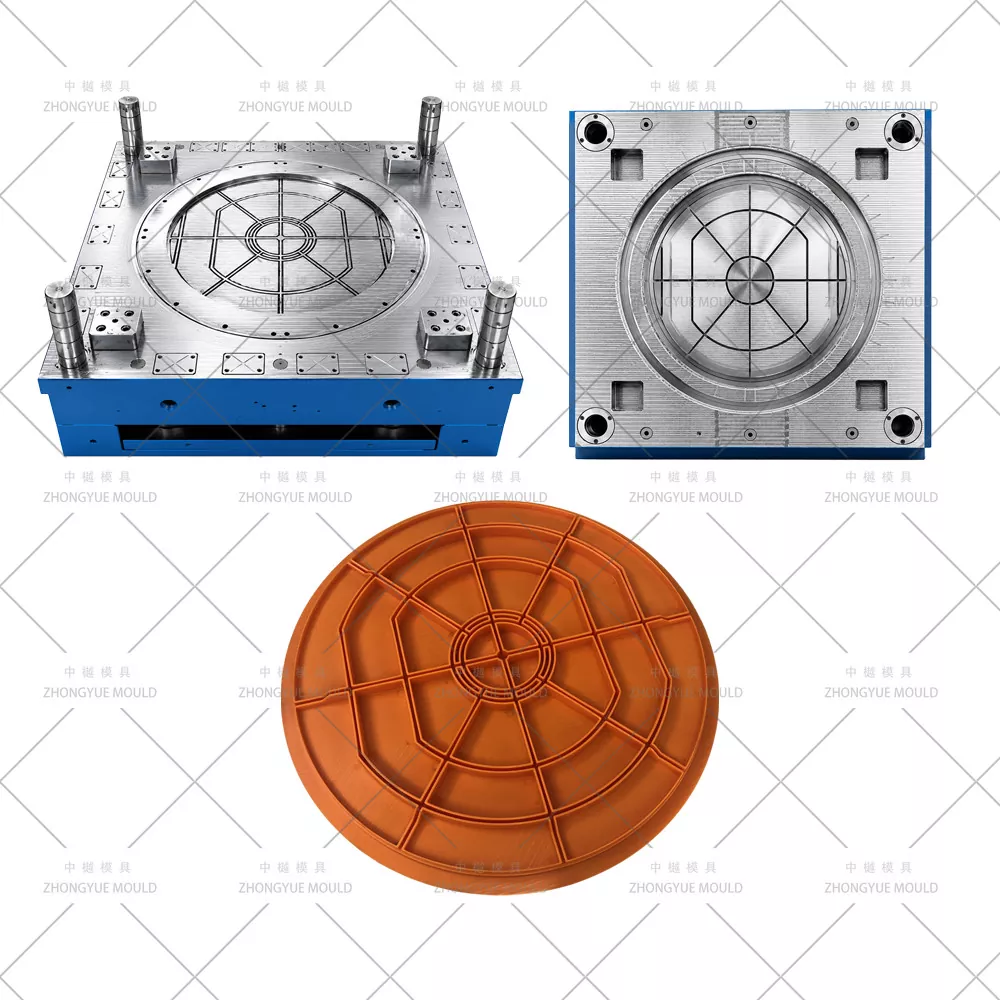

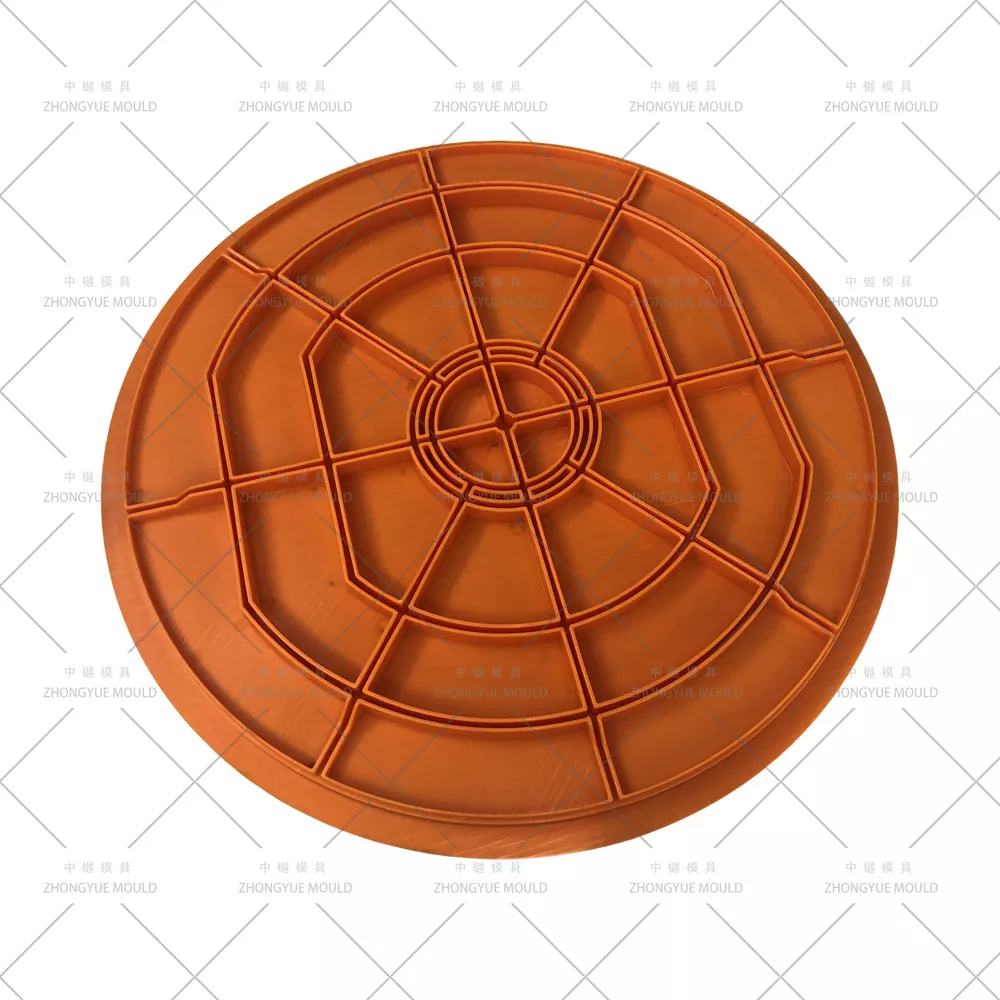

플라스틱 PP DN1000 맨홀 커버 금형은 폴리프로필렌(PP, MFI 2-6)으로 커버 뚜껑(때때로 강철 보강 슬롯 포함)과 일치하는 PP 프레임(사각형 또는 원형)을 생산하는 정밀 사출 도구이며, 종종 일체형 미끄럼 방지 패턴과 EPDM/O-링 씰 홈이 있습니다. ZHONGYUE MOLD(중국 타이저우 황옌)에서는 EN 124/EN 13598-2를 준수하는 검사 챔버 커버용 금형을 제작합니다. 경부하용(A15/B125)부터 고강도(합성/강철 인서트 옵션이 있는 C250/D400)까지 사용 가능하며 718H 강철, 배플 냉각 및 거울/질감 마감 캐비티로 설계되었습니다.
|
목 |
ZHONGYUE 사양 / 옵션 |
|
제품명 |
플라스틱 PP DN1000 맨홀 뚜껑 형/검사 약실 접근 뚜껑 형 |
|
오프닝 지우기 |
Ø315 / Ø450 / Ø600mm / Ø800mm / Ø1000mm(요청 시 맞춤 제작) |
|
프레임 유형 |
정사각형(예: 525×525 / 600×600mm) 또는 원형 프레임 |
|
공동 |
1개의 캐비티(커버 또는 프레임); 선택적 제품군 금형(하나의 도구에 커버 + 프레임) |
|
몰드베이스강 |
S50C(LKM/DME/HASCO) |
|
코어/캐비티 스틸 |
718H(1.2738 표준), P20 옵션, |
|
경도 |
718H: HRC 33–38; P20: HRC 28–33 |
|
러너 시스템 |
콜드 러너(팬/에지 게이트) / 핫 노즐(고용량의 경우 옵션) |
|
냉각 |
당황한 코어 + 구역화된 캐비티 채널 |
|
표면 마감 |
뚜껑 상단의 미끄럼 방지 EDM 텍스처; 소켓 내부의 거울/새틴; 로고 조각 |
|
적합한 재료 |
PP(폴리프로필렌, MFI 2–6), 재활용 혼합 가능 |
|
금형 수명 |
500,000 – 1,000,000발 |
|
예상 사이클 시간 |
30~60초(표지), 45~80초(프레임) |
|
필수 기계 |
200T – 650T 사출 성형기 |
|
리드타임 |
35-55 근무일 |
|
패키지 |
훈증 목재 케이스 + VCI 방청 |
다음 플라스틱 맨홀 몰드 프로젝트를 더욱 밝게 만들어 보세요!
|
목 |
공통사양 |
|
명확한 오프닝(CO) |
Ø315mm / Ø450mm / Ø600mm / Ø800mm / Ø1000mm(샤프트/콘 상단과 일치) |
|
프레임 유형 |
정사각형 외부 프레임(예: 525×525mm / 600×600mm) 또는 원형 프레임 |
|
재료 |
순수 또는 재활용 PP(검정색/녹색/맞춤형 RAL) |
|
커버 종류 |
단단한 PP 뚜껑; D400 하중을 위한 강철 강화 인서트 포켓 옵션 |
|
밀봉하다 |
프레임 소켓에 통합된 EPDM 립 씰 홈 |
|
표면 |
EN 124에 따른 미끄럼 방지 검사기/점묘 텍스처 |
|
로드 클래스 |
A15(보행자) / B125(진입로) / C250(주차장) — 그에 따라 설계된 프레임 보강 리브 |
참고: DN1000 검사 챔버 시스템의 경우 액세스 커버는 일반적으로 Ø1000mm 커버가 아닌 Ø315mm 또는 Ø450mm 투명 개구부(DN1000→DN450 콘 또는 DN450 샤프트 어댑터의 상단에 장착됨)입니다.
커버 몰드는 베이스/샤프트보다 작지만 미세한 표면 마감이 필요합니다.
|
요소 |
추천강 |
경도 |
메모 |
|
몰드 베이스 |
S50C / P20 사전 경화 |
HRC 28–33 |
표준 LKM/DME/HASCO 베이스 |
|

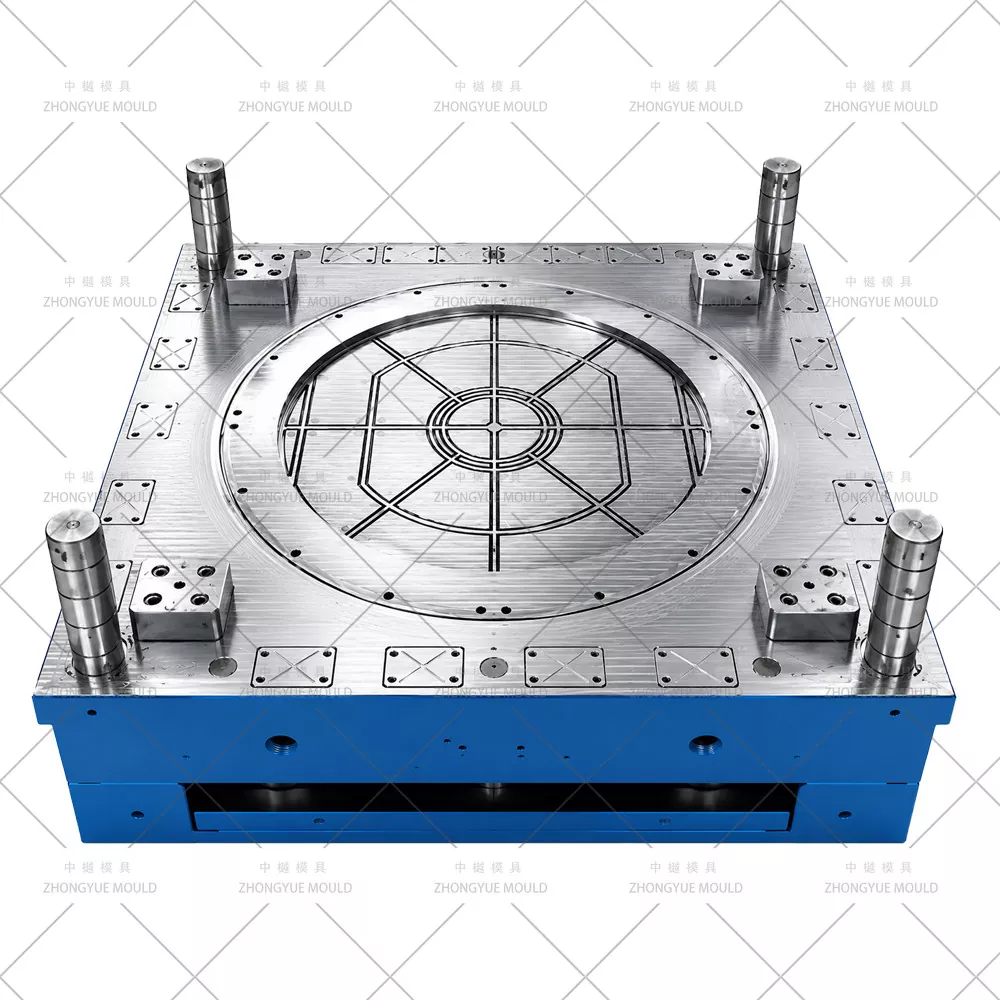

캐비티(뚜껑 상면) |
718H (1.2738) |
HRC 33–38 |
거울 광택 또는 질감 가능 |
|

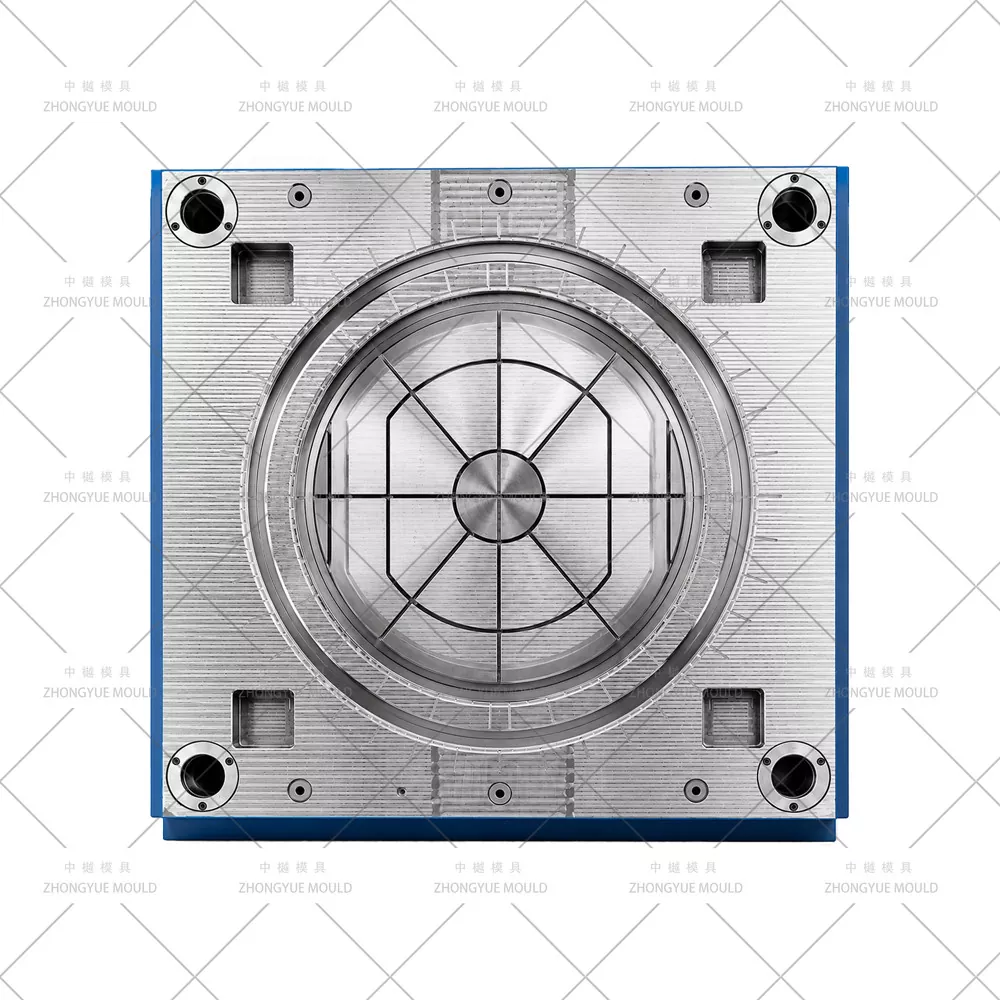

코어(하부+프레임) |
718H / P20 |
HRC 30–38 |
깊은 밀봉 홈이 있는 프레임 → 718H 선호 |
|
마모 플레이트/이젝터 슬리브 |
질화 718H / H13 |
— |
긴 수명의 움직이는 부품용 |
금형 수명: 500,000~1,000,000회.
커버(두께 5~12mm) 및 프레임(벽 6~10mm)은 비교적 빠르게 냉각되지만 씰 홈 및 힌지/래치 보스는 열 트랩입니다.
균일한 냉각을 위해 당황한 물 라인 + 프레임 코어의 버블러 튜브.
표면에서 15~20mm 떨어진 직렬/병렬 수로가 있는 캐비티 플레이트.
일반적인 사이클 시간: 30~60초(커버), 45~80초(딥 프레임).
커버 보행 표면: EN 124 미끄럼 방지 요구 사항에 따른 EDM 석재 텍스처/다이아몬드 널링 텍스처(Ra 3–6μm) - 캐비티에 에칭 또는 EDM 텍스처 처리.
프레임 소켓 내부: EPDM 씰 장착이 용이하도록 매끄러움(Ra ≤ 0.8μm).
브랜딩: 양각/음각된 회사 로고, 하중 등급 표시("B125"), 표준(EN 124) — 모두 구멍/커버 상단 구멍에 새겨져 있습니다.
일반적으로 프레임 스커트 또는 커버 주변에서 채우기 위한 측면 팬 게이트 또는 가장자리 오버랩 게이트 → 미끄럼 방지 상단면의 웰드 라인을 방지합니다.
탄 흔적을 방지하기 위해 마지막 충전 구역(힌지 보스, 잠금 핀 홈)에 통풍구가 있습니다.
프레임 플랜지/커버 림 아래의 이젝터 핀을 통한 배출; 선택적으로 프레임용 스트리퍼 플레이트.
일치하는 세트에 사용 가능한 옵션 2캐비티 패밀리 몰드(하나의 몰드에 커버 1개 + 프레임 1개)가 있습니다.
C250/D400 등급 커버의 경우: 금형은 금속 인서트 배치 포켓으로 설계할 수 있습니다. 강철 강화 플레이트는 닫히기 전에 수동으로 또는 로봇으로 배치 → PP로 오버몰딩됩니다.
도시 및 주거용 배수: 검사실의 Ø315/Ø450 접근 커버(콘을 통해 DN1000 시스템과 호환 가능)
국내 진입로/경차량: 질감이 있는 뚜껑이 있는 B125 등급 PP 프레임
조경 지역/보행자 구역: A15로 분류된 경량 커버
산업용/주차장(강철 인서트 포함): C250 등급 복합 PP+강철 뚜껑(인서트 성형 가능 도구로 성형)
인증된 PP 및 적절한 리브 디자인으로 생산 시 EN 124 / EN 13598-2와 호환 가능
완벽한 검사 챔버 시스템 기능 – 당사는 베이스(2/3/4방향) + 샤프트(250–1000mm) + 콘 + 커버 및 프레임용 금형을 제작합니다. — 챔버 시스템 공급업체를 위한 원스톱입니다.
표면 질감 전문성 - EDM 미끄럼 방지 패턴, 로고 조각, 거울 광택 소켓 내부.
제품군 금형 옵션 – 하나의 도구에 커버 + 프레임이 포함되어 있어 기계 교체 시간이 절약됩니다.
전체 QC 패키지 - 배송 전 CMM 검사, 철강 인증서, T0 평가판 비디오 및 샘플 보고서.
예비 부품 및 지원 – 추가 이젝터 핀, 씰, 히터 밴드(핫 노즐인 경우), 원격 문제 해결.
