현대 도시 배수 시스템에서 플라스틱 검사 챔버는 전통적인 벽돌 및 콘크리트 맨홀을 가볍고 부식 방지되며 설치가 쉬운 모듈식 구성 요소로 대체합니다. 완전한 챔버는 다음으로 구성됩니다:

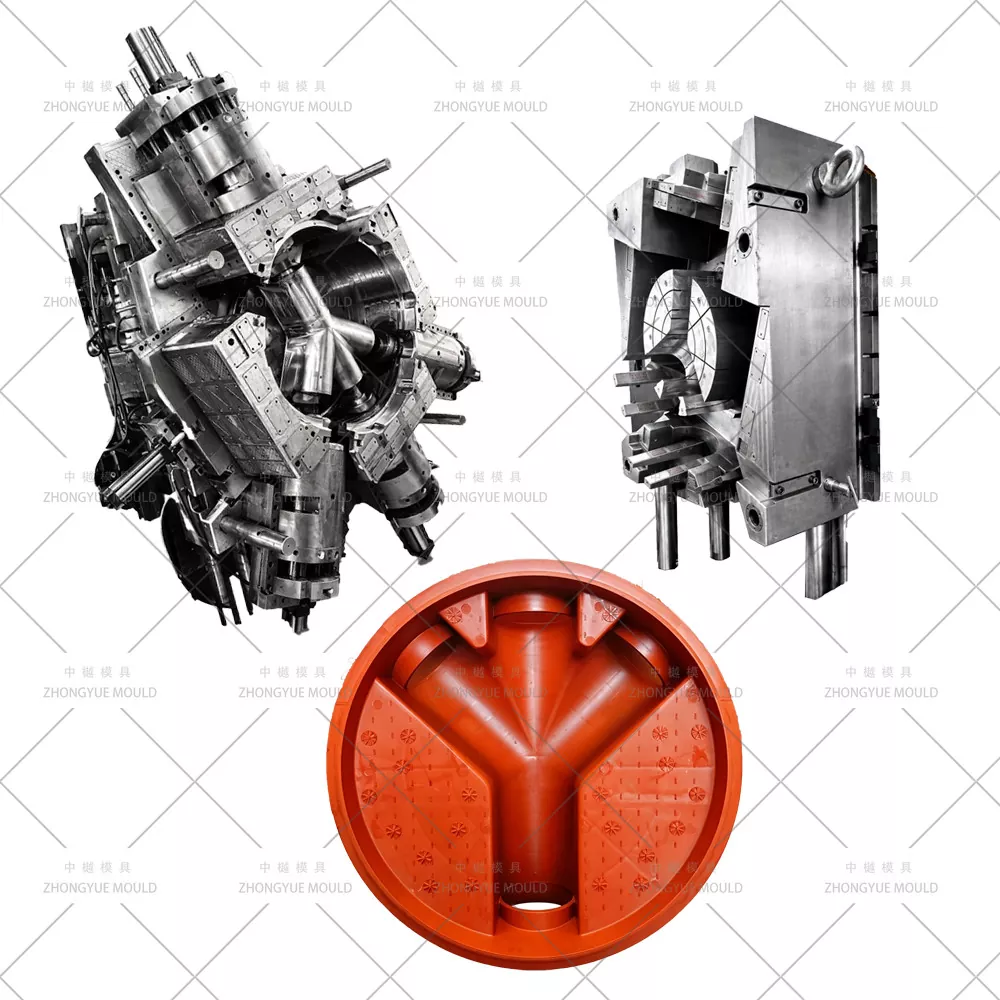

베이스(하단/벤치 베이스) – 흡입구/배출구 소켓 포함
확장 샤프트/라이저 링 – 챔버 깊이를 지면 수준으로 조정

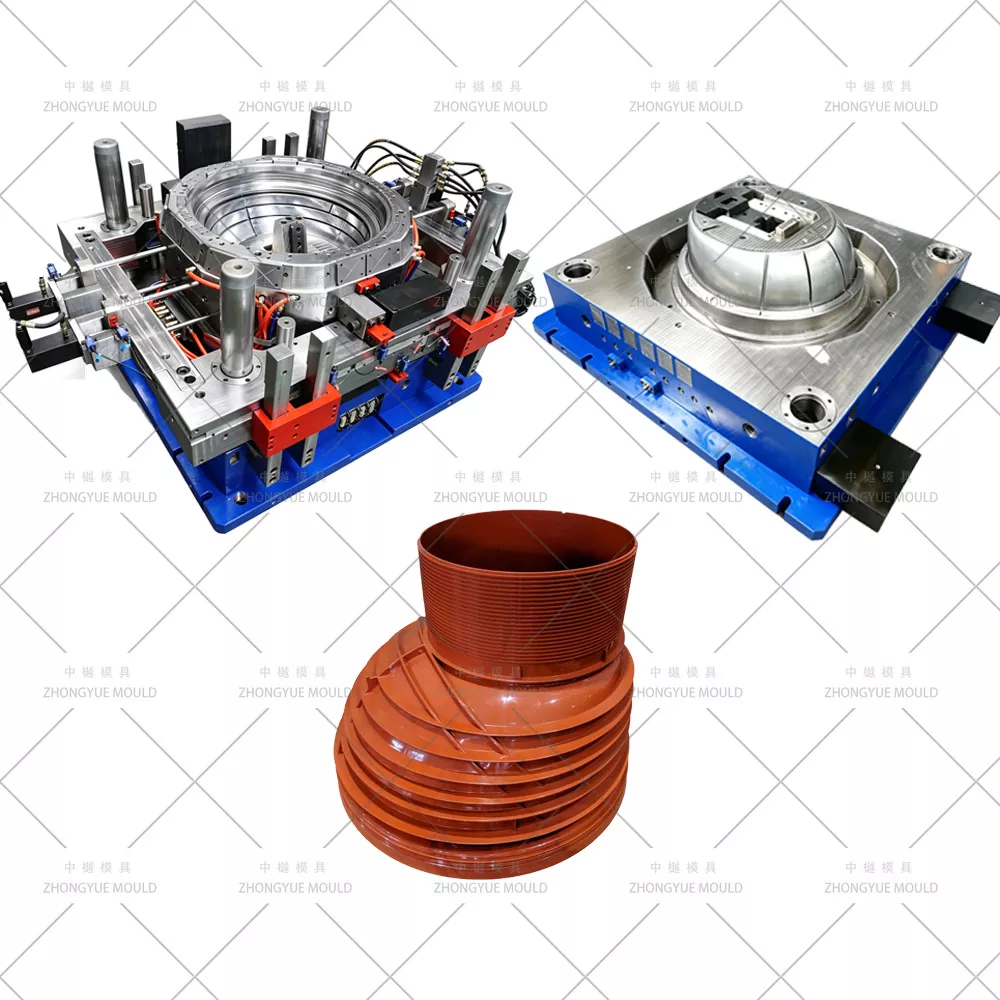

콘/리덕션 섹션

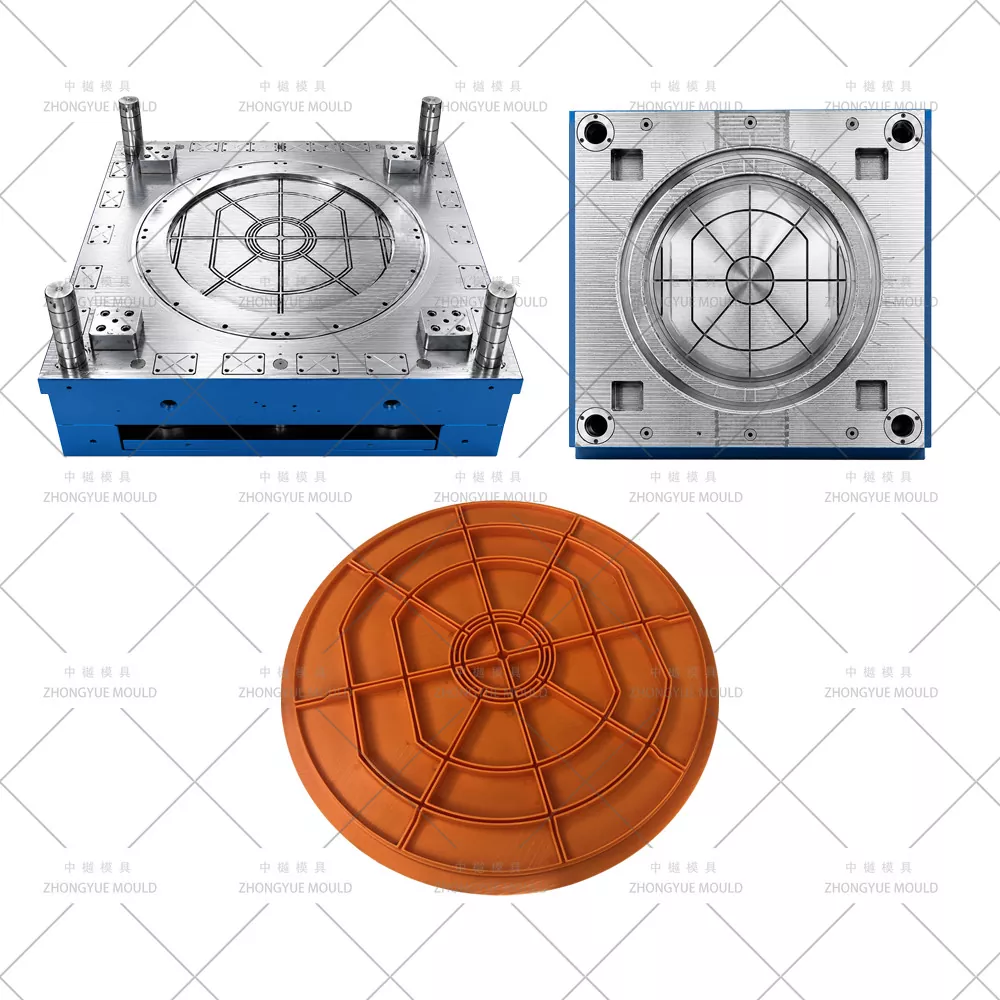

커버 프레임 및 창살

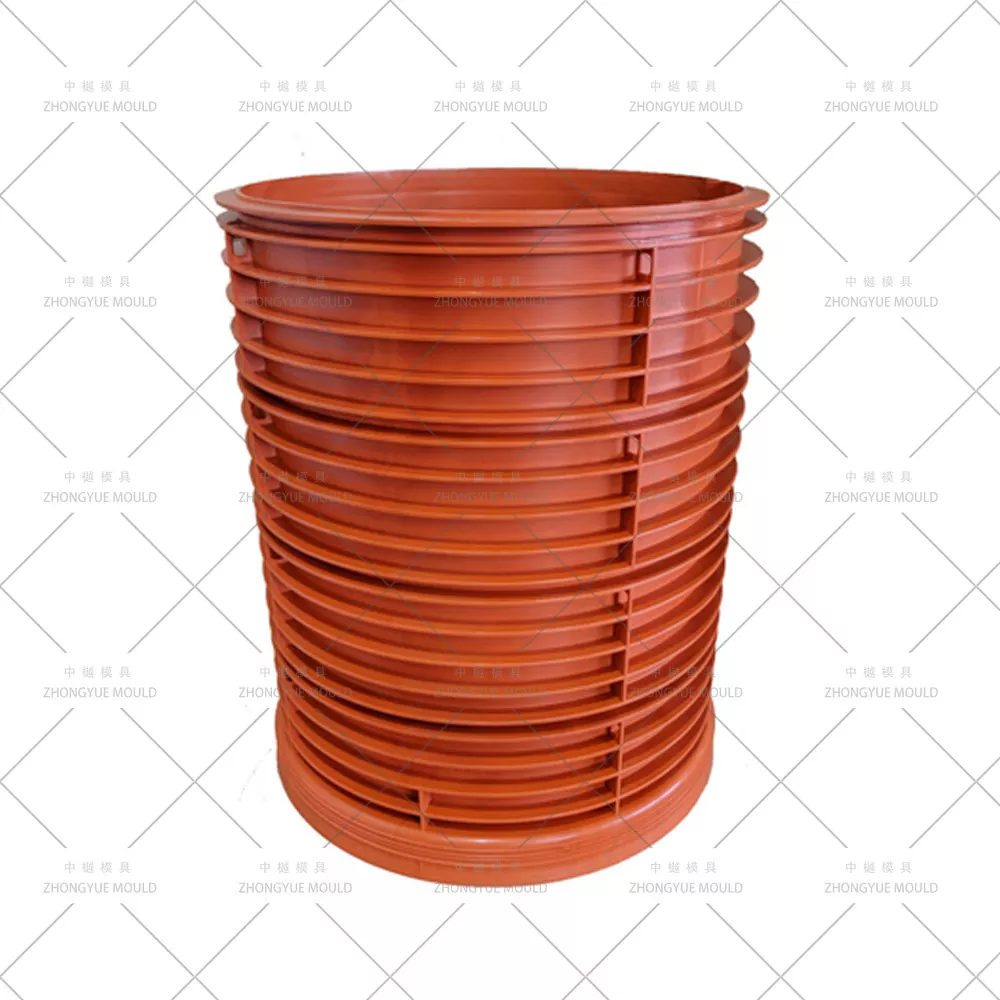

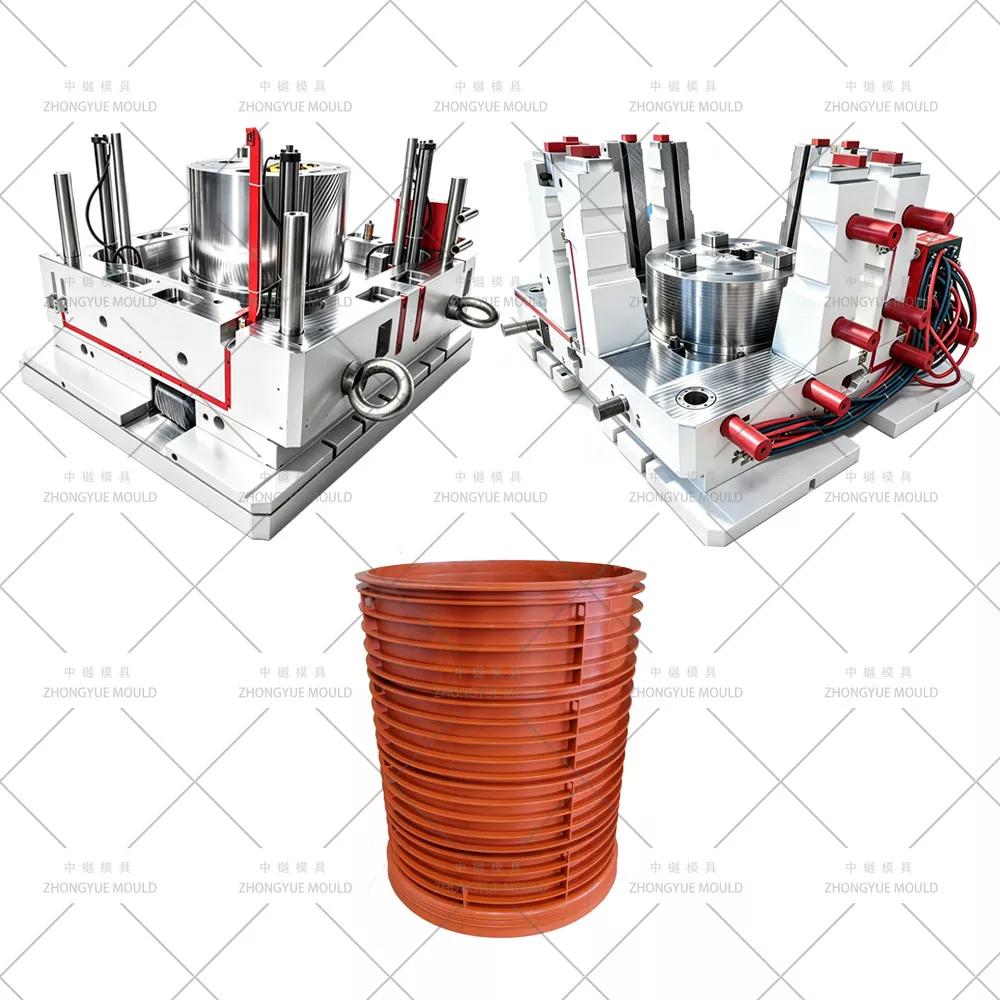

플라스틱 PP DN1000 맨홀 확장 금형(L=1000mm)은 내부 Ø1000mm의 매끄러운 벽 또는 수직 리브 원통형 라이저를 생산하는 정밀 주입 도구로 상단 및 하단의 EPDM 고무 씰 홈과 소켓/마개 조인트가 일치합니다. ZHONGYUE MOLD(중국 타이저우 황옌)에서는 베이스, 샤프트(높이 250/500/750/1000mm), 콘 및 커버 프레임을 포함한 맨홀 챔버 몰드 시스템을 전문으로 하며 PP 소재(수축률 1.6~1.8%), 깊은 캐비티 냉각 및 분할 캐비티(헌치) 탈형용으로 설계되었습니다.
|
목 |
ZHONGYUE 사양 / 옵션 |
|
제품명 |
플라스틱 PP DN1000 맨홀 연장 형/라이저 링 L=1000mm 주입 형 |
|
샤프트 크기 |
내부 Ø1000mm, 벽 5~8mm, 길이: 250/500/750/1000mm(맞춤형) |
|
공동 |
1 캐비티 |
|
금형 구조 |
분할 캐비티(2분할 또는 3분할) + 고정 코어 + 유압식 개방/폐쇄 |
|
몰드베이스강 |
강화된 S50C |
|
코어/캐비티 인서트 스틸 |
P20 사전 경화 |
|
경도 |
캐비티/코어 28~32 HRC(P20 |
|
코어 풀링 / 분할 동작 |
캐비티 분할용 유압 실린더 또는 앵글 핀; 인터록 센서 |
|
냉각 |
코어의 당황스러운 버블러; 분할 캐비티의 구역화된 채널 + BeCu 인서트 |
|
방출 |
분할선 플랜지/숄더를 밀어내는 이젝터 플레이트; 때로는 스트리퍼 링의 도움을 받음 |
|
러너 시스템 |
Cold Runner(측면 팬/오버랩 게이트); 핫 노즐 옵션 |
|
수축 허용량 |
PP: 1.6~1.8%(CAD로 보상) |
|
적합한 재료 |
PP(폴리프로필렌), 재활용 혼합 가능 |
|
금형 수명 |
300,000 –500,000발 |
|
예상 사이클 시간 |
90~150초(벽 두께 및 냉각에 따라 다름) |
|
필수 기계 |

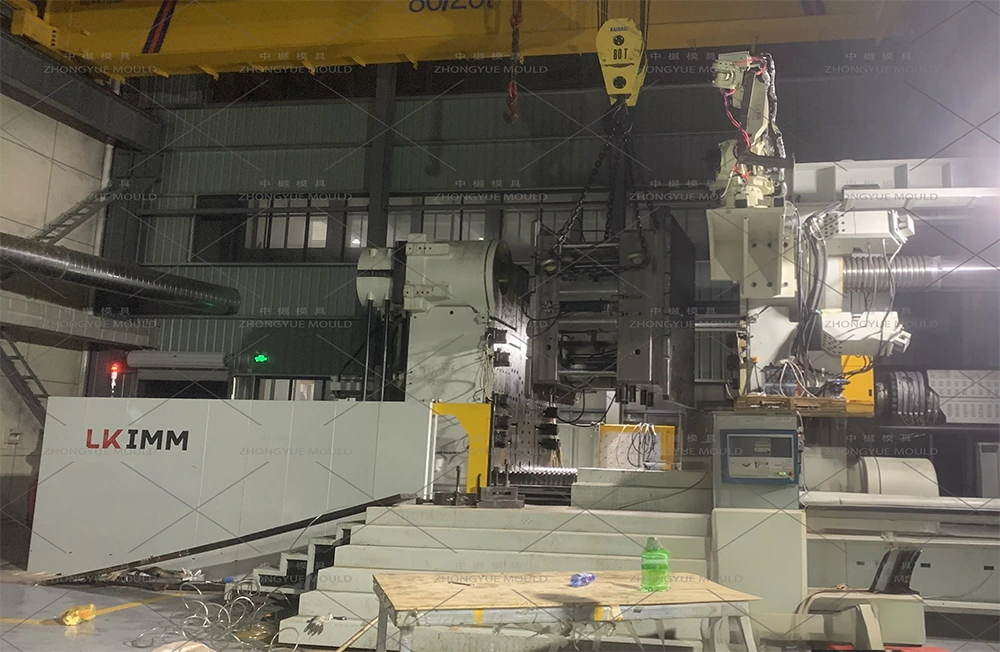

3200T 사출성형기(토글 또는 2판) |
|
리드타임 |
80~1000 영업일 |
|
패키지 |
훈증 목재 케이스 + VCI 녹슬지 않는 종이 |
다음 플라스틱 맨홀 몰드 프로젝트를 더욱 밝게 만들어 보세요!
|
매개변수 |
일반적인 사양 |
|
내부 직경 |
Ø1000mm |
|
벽 두께 |
5~8mm(매끄럽거나 내부에 골이 있음) |
|
높이 / 길이 |
L=1000mm(또한 사용 가능: 250/500/750mm) |
|
재료 |
폴리프로필렌(PP), MFI 2~6g/10분, 순수 또는 재활용 혼합 |
|
조인트 종류 |
|

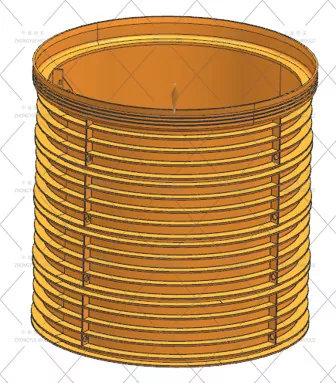

리브 디자인: 깊은 매설에 좌굴 저항을 추가하기 위한 외부 수직 강화 리브 옵션.
표준: EN 13598-2 / DIN 19534 / GB/T 19472를 준수합니다(시장에 따라 다름).

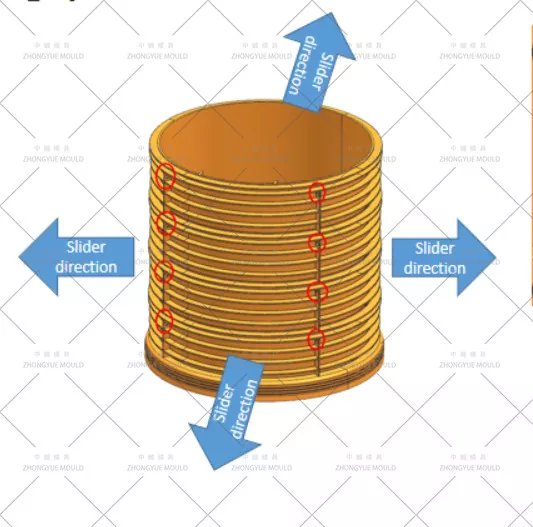

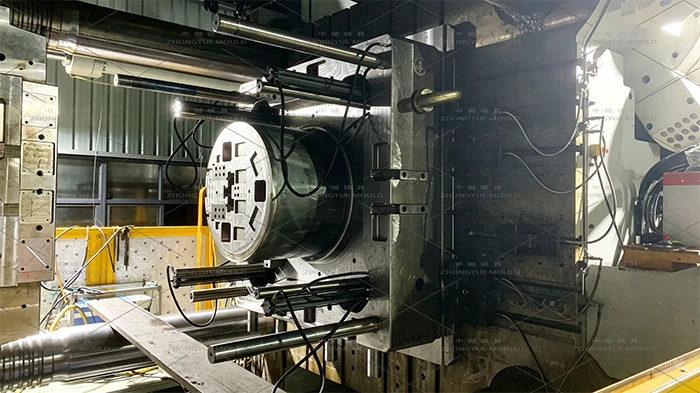

Ø1000mm × L1000mm 딥 드로우 얇은 벽 배럴은 과도한 통풍 없이는 솔리드 코어에서 벗겨낼 수 없습니다. → 분할 캐비티 설계가 필요합니다(哈夫模 / 분할 금형):

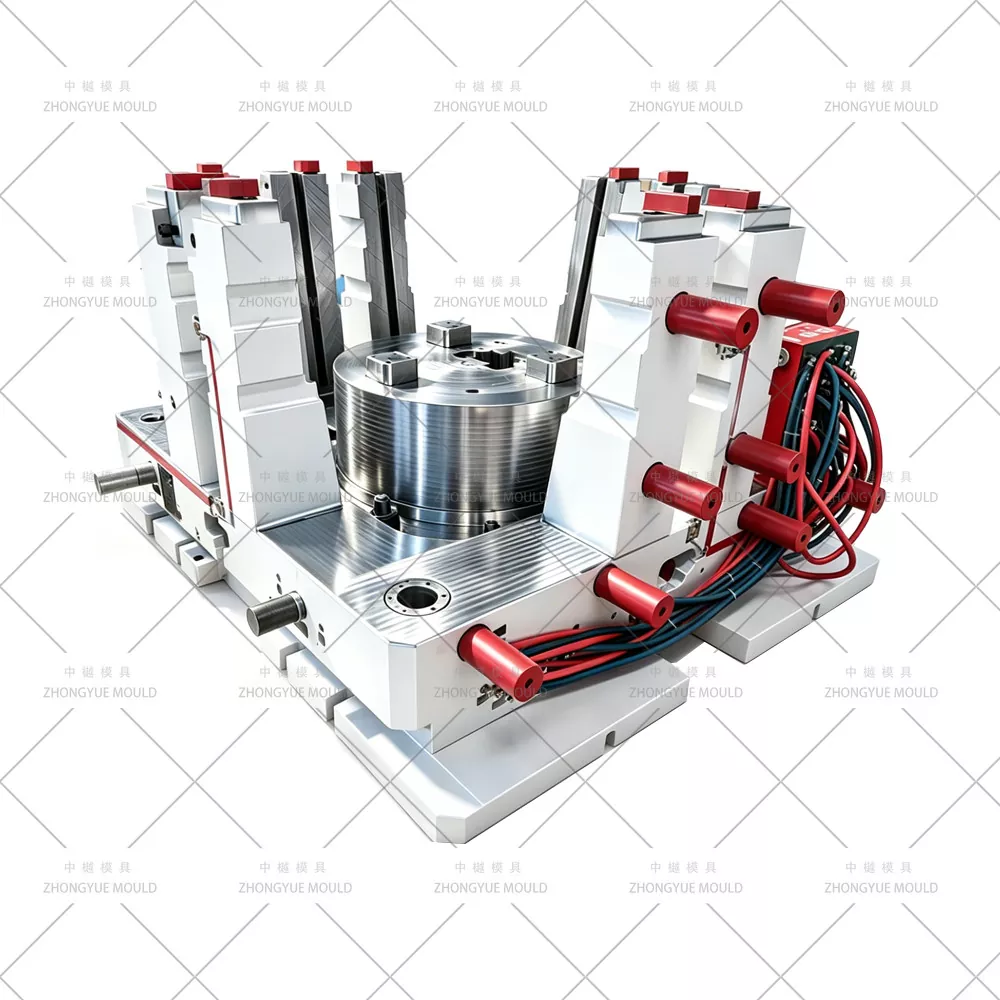

캐비티는 측면 개방을 위해 유압 실린더 또는 각진 핀으로 작동되는 2개 또는 3개의 세그먼트(반/꽃잎)로 나뉩니다.

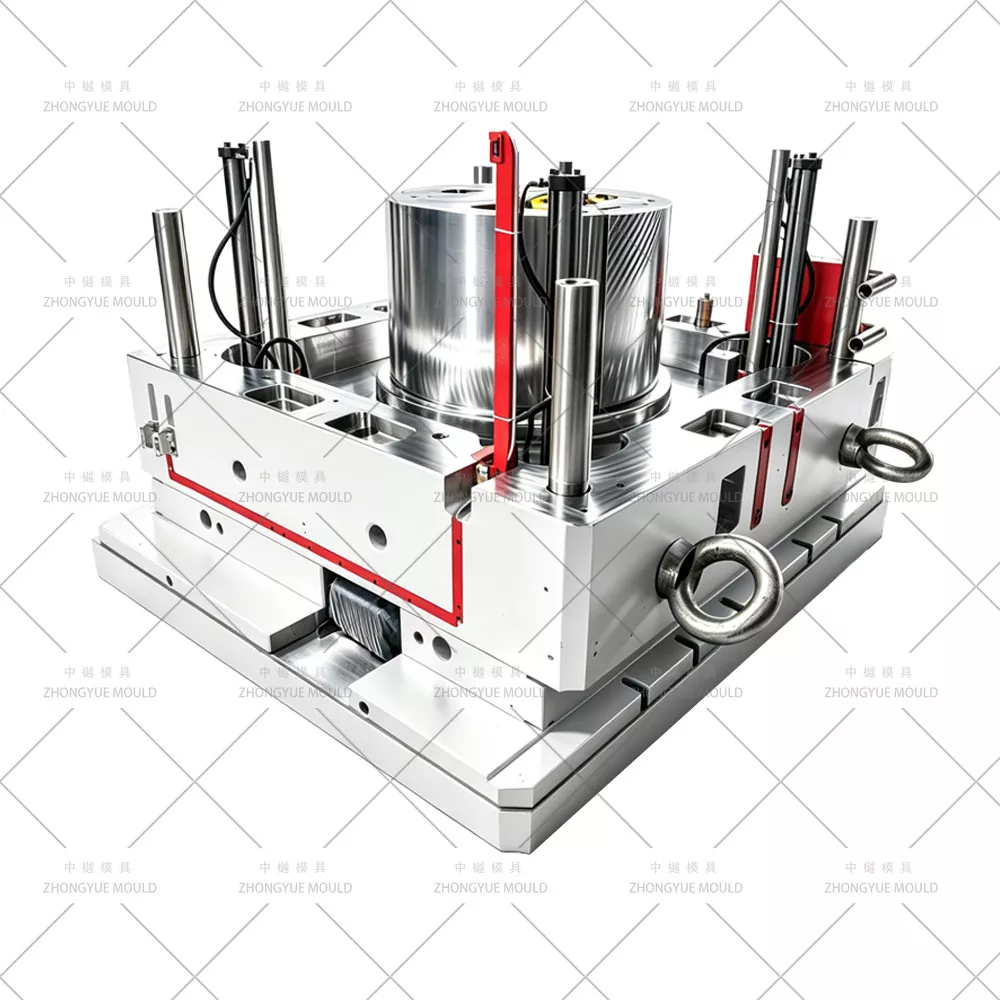

코어(내부 굴대)는 고정식이거나 접을 수 있습니다. 분할 캐비티를 열어 제품을 출시했습니다.
플래시를 최소화한 정밀 가공된 파팅 라인; 결합 표면을 연마하고 장착합니다.
원활한 릴리스를 위해 내부 코어의 구배 각도는 일반적으로 1°~1.5°(외부 분할 캐비티에서 약간 더 높음)입니다.
냉각이 사이클 시간을 좌우합니다(일반적으로 L=1000mm 샤프트의 경우 90~150초).
내부 코어: 깊게 뚫린 배플 + 최대 깊이에 도달하는 버블러 튜브 → 내부에서 외부로 균일한 냉각.
외부 분할 캐비티: 성형 표면에서 20~25mm 간격으로 배치된 직렬 또는 평행 워터 라인; BeCu(베릴륨 구리)는 두꺼운 리브/샤프트 끝에 삽입됩니다.
코어와 캐비티에 대한 독립적인 온도 제어로 수축 차이를 관리하고 타원성을 방지합니다.

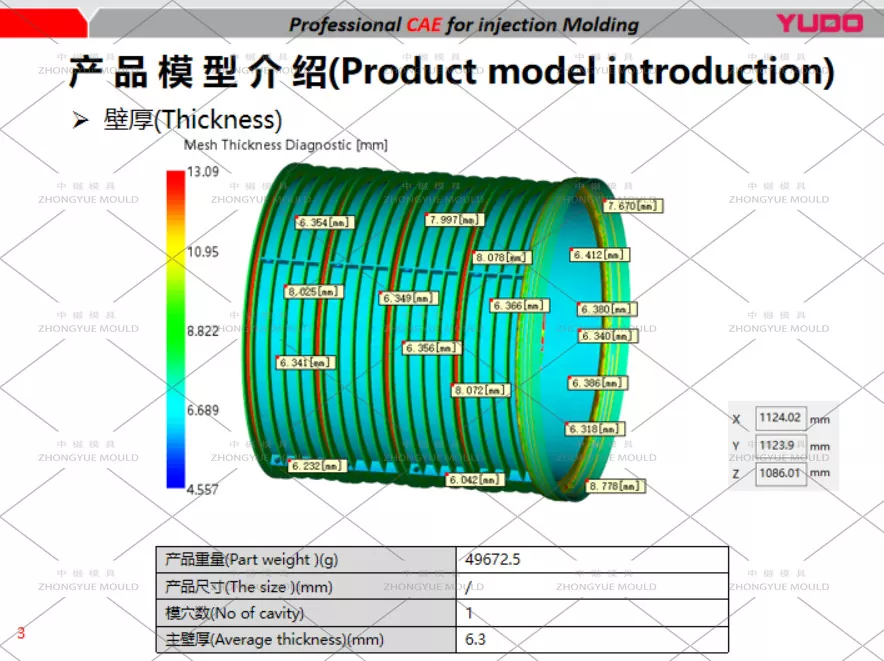

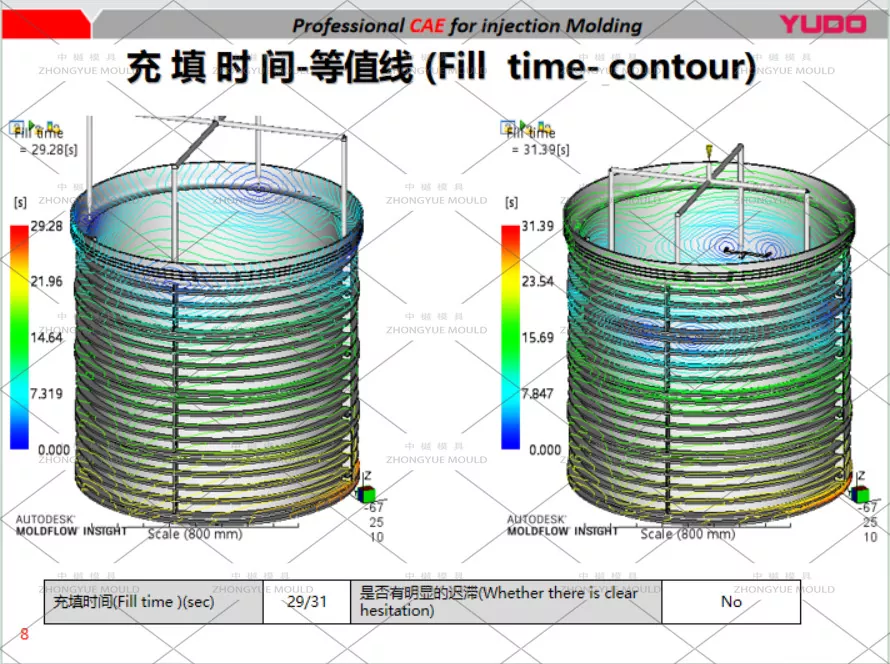

등방성으로 보상된 PP 수축 계수 1.6~1.8%로 설계된 금형은 필요한 경우 Moldflow에서 검증됩니다.
인접한 샤프트/베이스/콘과의 방수 연결을 보장하기 위해 ±0.05mm 공차로 가공된 상부 및 하부 소켓 씰 홈(Ø-링 EPDM 개스킷용).
내부 표면은 매끄러울 수 있으며(Ra ≤ 0.8μm), 골이 있는 경우 가벼운 질감을 가질 수 있습니다.
|
요소 |
추천강 |
경도 |
메모 |
|
몰드 베이스 |
S50C / |
— |
강화 타이바 |
|
분할 캐비티 인서트 |
P20 사전 경화 |
HRC 28–33 |
표준, 500K~1M 샷 |
|
내부 코어 / 맨드릴 |
P20 사전 경화 |
HRC 28–33 |
깊은 코어에서 더 나은 열충격 저항을 위해 P20이 선호됩니다. |
|
마모 플레이트/슬라이드 웨이 |
질화 718H |
— |
분할 작업 시 마찰 감소 |
일반적으로 한쪽 끝(방향에 따라 하단 또는 상단)에 측면 팬 게이트 또는 다중 오버랩 게이트가 있어 소켓 끝부터 위쪽으로 채워 깊은 캐비티에 공기가 갇히는 것을 최소화합니다.
공기를 배출하기 위해 배럴 길이를 따라 있는 분할선 통풍구 - 벽이 깊고 얇은 PP 성형에서 탄 자국을 방지하는 데 중요합니다.
콜드 러너 표준; 대용량 전용선용 핫노즐 옵션.
도시 폭풍우 및 위생 하수도: 주거용/상업용 개발을 위한 깊이 조절이 가능한 검사실
길가 배수: 견고한 커버 어댑터 포함(D400/F900 등급)
빗물 수확 / Soakaways: 표면에 접근할 수 있는 라이저 역할
모듈형 시스템: 푸시핏 고무 링 조인트로 적층 가능 - 여러 개의 250/500/1000mm 샤프트를 결합하여 모든 매설 깊이 달성 가능
인증된 PP로 생산된 경우 EN 13598-2, DIN 19534, GB/T 19472 표준 챔버와 호환됩니다.
완벽한 챔버 시스템 기능 - 당사는 베이스 + 샤프트(다중 높이) + 원추 + 커버 프레임용 금형을 제작합니다. 이는 챔버 시스템 공급업체를 위한 원스톱입니다.
딥 드로우 냉각 전문 기술 – 배플드 코어 버블러 + 구역별 캐비티 냉각으로 L=1000mm 샤프트의 뒤틀림과 사이클 시간을 최소화합니다.

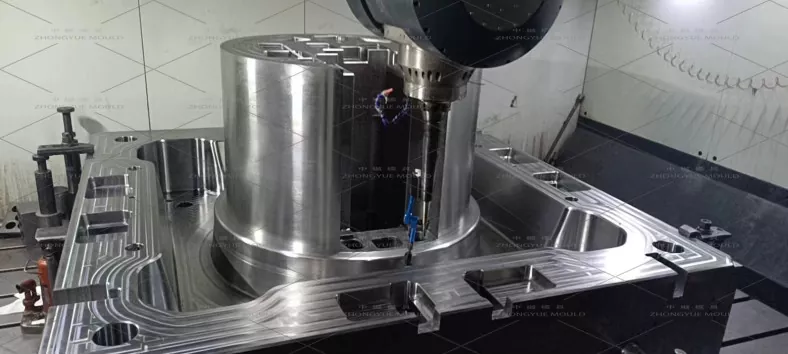

정밀 분할 캐비티 가공 – 분할면 접지, 플래시 최소화, 유압식 인터록 안전성.
전체 QC 패키지 - 배송 전 CMM 검사, 철강 인증서, T0 시험 비디오 및 샘플 치수 보고서.
예비 부품 및 지원 – 추가 씰, 마모 플레이트, 히터 밴드(뜨거운 노즐인 경우), 원격 문제 해결.
DN1000 PP 맨홀 샤프트 금형 L=1000mm(또는 500/750mm 변형) 또는 전체 검사 챔버 금형 세트(베이스 + 샤프트 + 콘 + 커버)가 필요한 경우 당사 엔지니어링 팀이 준비되어 있습니다.
