플라스틱 PP DN1000 맨홀 콘 금형

전체 플라스틱 검사 챔버 시스템에서 리덕션 콘/테이퍼형 어댑터는 대구경 샤프트(Ø1000mm)를 더 작은 접근 덮개 개구부(일반적으로 Ø600mm, Ø450mm 또는 Ø315mm)에 연결합니다. 구조적 무결성과 방수 성능을 유지하면서 챔버 넥을 표준 맨홀 커버 크기로 줄입니다.

플라스틱 PP DN1000 맨홀 콘 몰드는 EPDM 개스킷용 상부/하부 소켓 홈, 내부/외부 수직 보강 리브 및 미끄럼 방지 사다리 렁 소켓(옵션)을 갖춘 폴리프로필렌(PP)으로 테이퍼진 구성요소를 형성하는 정밀 주입 도구입니다. ZHONGYUE MOLD(중국 타이저우 황옌)에서는 분할 캐비티(헌치) 구조, BeCu 인서트를 사용한 깊은 배플 코어 냉각 및 PP 수축 보상(1.6~1.8%)을 갖춘 콘 몰드를 엔지니어링하여 EN 13598-2/DIN 표준을 충족하는 콘을 생산합니다.

플라스틱 맨홀 금형 사양:

일반적인 기술 사양 - PP DN1000 맨홀 콘 몰드

다음 플라스틱 맨홀 몰드 프로젝트를 더욱 밝게 만들어 보세요!

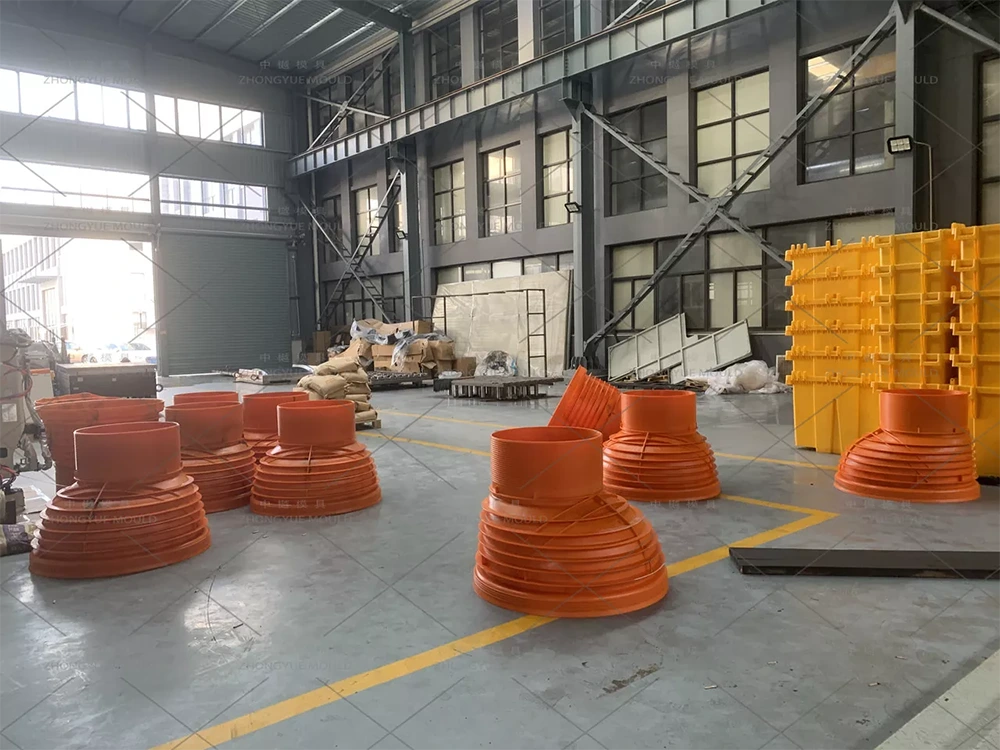

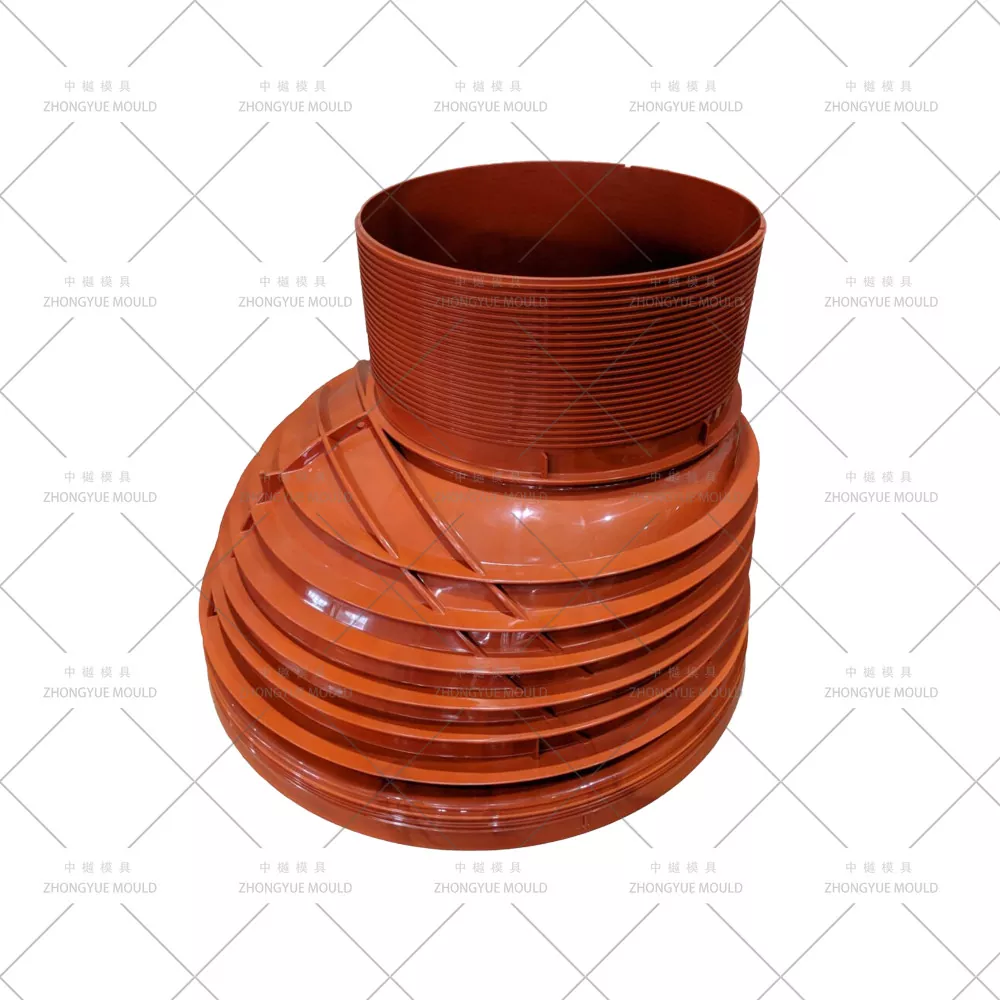

PP DN1000 맨홀 감소 콘이란 무엇입니까?

매개변수	일반적인 사양
상단 개구부(상부 소켓)	Ø1000 mm 내부(샤프트/외부 확장과 일치)
하단 개구부(하부 마개/소켓)	Ø600mm / Ø450mm / Ø315mm(맞춤형)
키	250mm / 500mm / 750mm (가장 일반적인: 500mm)
벽 두께	6~10mm(리브 강화 옵션 사용 가능)
재료	순수 또는 재활용 폴리프로필렌(PP), MFI 2–6
조인트 종류	EPDM 이중 립 씰이 있는 마개 및 소켓
특징	수직 보강 리브, 옵션으로 성형된 사다리 가로대 홀더, 외부 표면의 미끄럼 방지 텍스처

콘은 일반적으로 매립 시 좌굴 저항을 위해 외부 리브가 있는 매끄러운 벽입니다.

ZHONGYUE가 고품질 플라스틱 PP DN1000 맨홀 콘 금형을 엔지니어링하는 방법

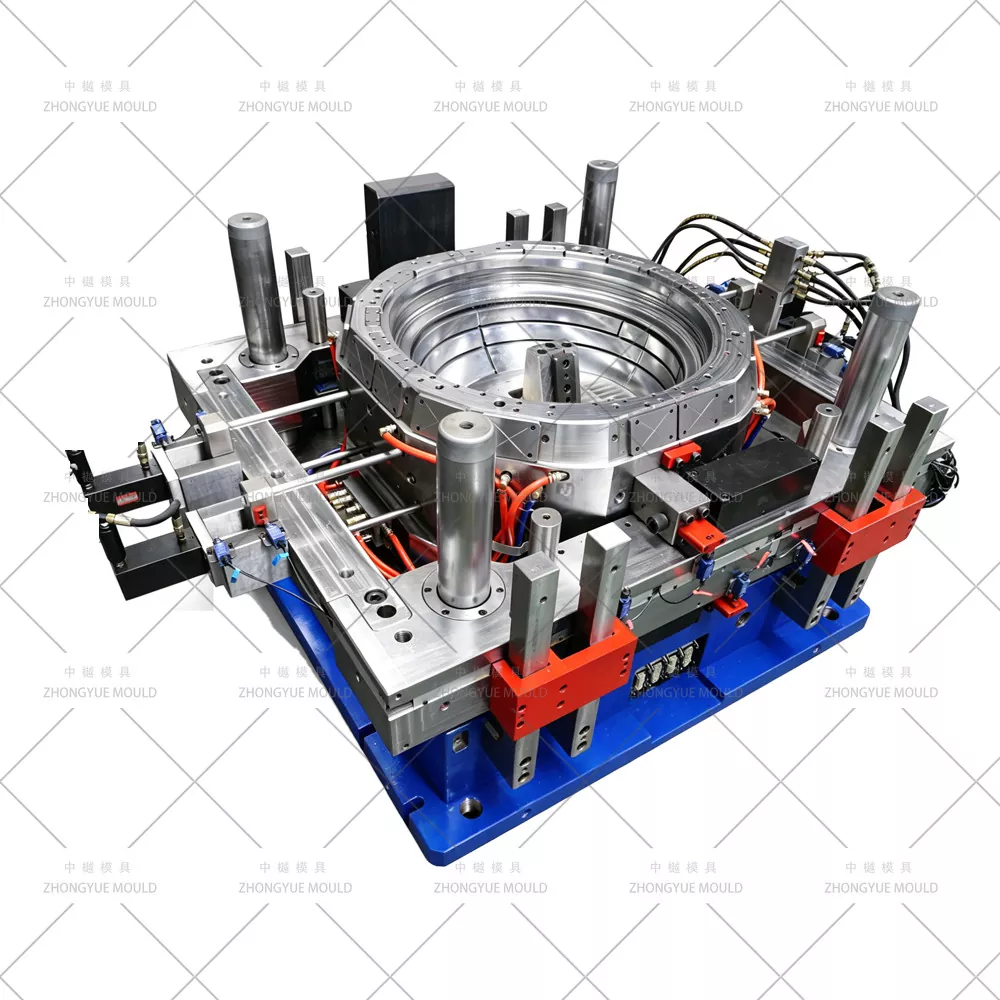

① 테이퍼 형상을 위한 분할 캐비티(헌치/2-하프 몰드)

원추형 테이퍼는 솔리드 코어/캐비티에서 축방향 벗겨짐을 방지합니다. 당사의 콘 몰드는 다음을 사용합니다.

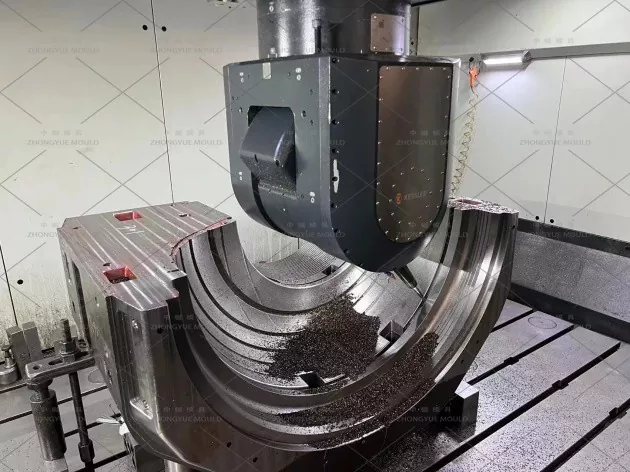

측면 개방을 위한 유압 실린더 또는 각진 가이드 핀으로 작동되는 분할 캐비티 설계(2분할 또는 3분할 꽃잎 몰드).

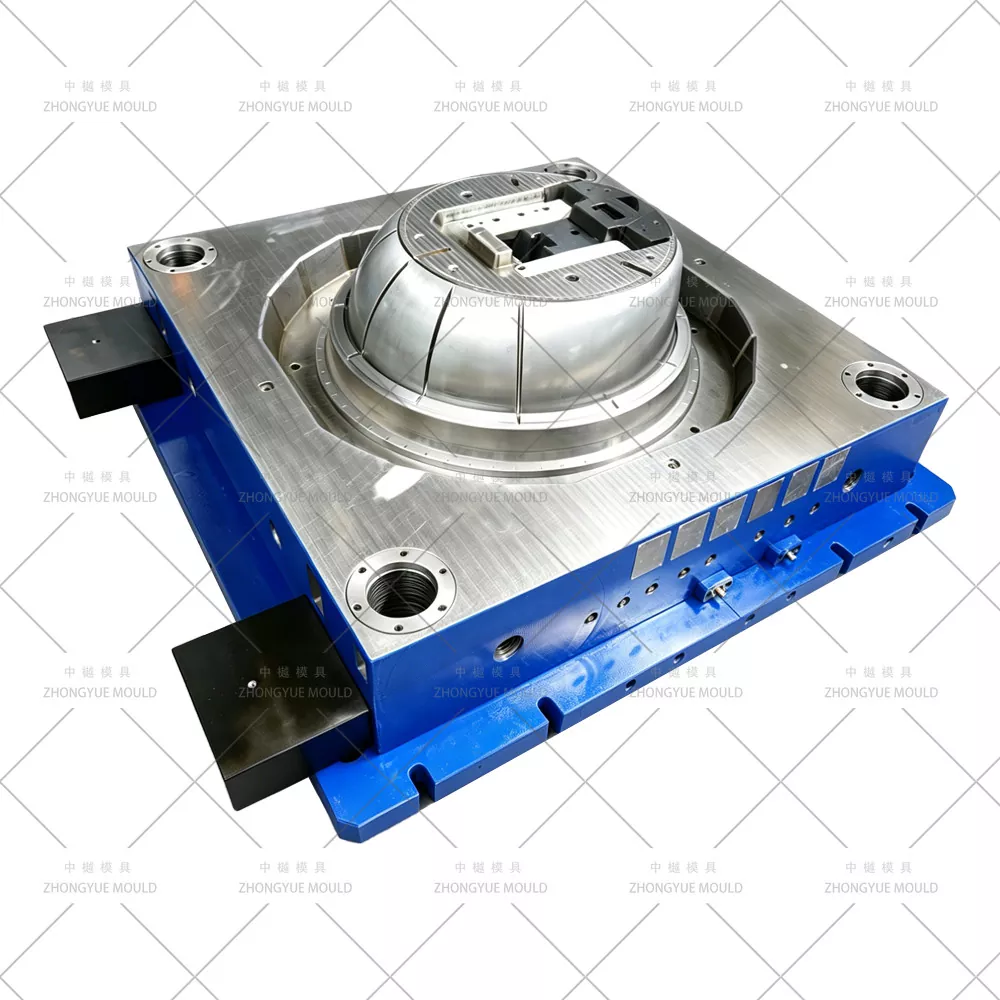

내부 코어(맨드릴)는 일반적으로 고정되거나 약간 접힐 수 있습니다. 분할 캐비티가 열리면 제품이 출시됩니다.

분할면은 콘 표면의 플래시를 최소화하기 위해 ±0.01mm로 연마됩니다.

내부 코어의 구배 각도: 1°–2°(구역에 따라 다름); 그에 따라 외부 분할 캐비티가 일치합니다.

② 딥 캐비티 냉각 - 코어 배플

냉각 제어 주기 시간(일반적으로 H=500mm 콘의 경우 70~120초):

내부 코어: 버블러 튜브가 전체 원뿔 깊이에 도달하는 깊게 천공된 배플 → 내부에서 외부로 균일한 냉각 및 타원형을 최소화합니다.

분할 캐비티 쉘: 성형 표면에서 18~22mm 떨어진 구역화된 물 라인.

PP 수축 차등을 관리하기 위해 코어와 캐비티에 대한 독립적인 온도 영역.

③ PP 수축보상 및 Seal Groove 정밀성

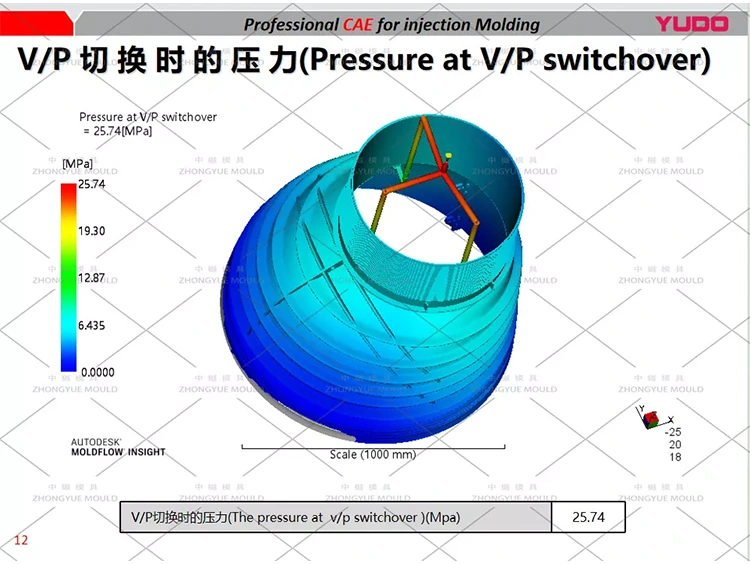

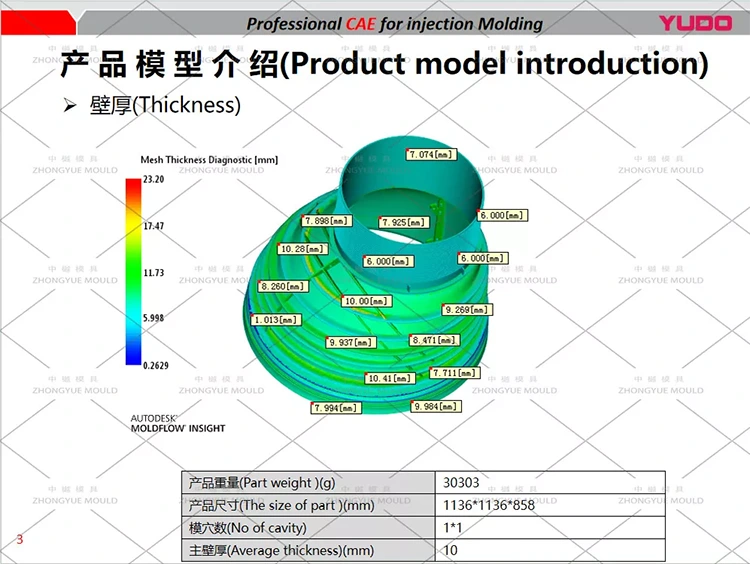

PP 등방성 수축 1.6~1.8%에 대해 보정된 금형 CAD(요청 시 Moldflow에서 확인)

±0.05mm 공차로 가공된 상부 및 하부 씰 홈(EPDM O-링/립 씰용) → 인접한 샤프트/베이스/커버와의 방수 연결을 보장합니다.

내부 표면 Ra ≤ 0.8μm(매끄러운 옵션); 가벼운 돌 질감의 외부 갈비뼈.

④ 강재 선택 – 내마모성 및 수명

요소	추천강	경도	메모
몰드 베이스	S50C /	—	강화 타이바
분할 캐비티 인서트	P20 사전 경화	HRC 28–33	표준, 500K~1M 샷
내부 코어 / 맨드릴	P20 사전 경화	HRC 28–33	깊은 코어에서 더 나은 열충격 저항을 위해 P20이 선호됩니다.
마모 플레이트/슬라이드 웨이	질화 718H	—	분할 작업 시 마찰 감소

⑤ 게이팅 & 벤팅

일반적으로 직경이 더 큰 쪽(상단 Ø1000mm 쪽)에 측면 팬 게이트나 오버랩 게이트를 사용하여 아래쪽을 채우고 테이퍼에 공기가 갇히는 것을 최소화합니다.

원뿔 길이를 따라 분할선 통풍구 + 최종 충전 구역의 브리더 플러그.

콜드 러너 표준; 대용량 전용 라인에는 핫 노즐이 옵션으로 제공됩니다.

⑥ 배출 및 안전 인터록

분할 캐비티가 열릴 때 플랜지/숄더를 밀어내는 이젝터 플레이트를 통한 배출; 때로는 스트리퍼 링의 도움을 받기도 합니다.

유압 인터록 센서는 분할 캐비티가 완전히 닫히지 않거나 코어가 수축되지 않은 경우 금형 폐쇄를 방지합니다.

일반적인 응용 분야

시립 하수구 및 빗물 배수 검사실: Ø1000mm 샤프트를 표준 커버 프레임에 연결합니다(DN600/DN450/DN315→DN315 또는 DN190 커버 어댑터)

로드사이드 챔버: 내구성이 뛰어난 트래픽 등급 커버 어댑터 포함(D400/F900)

모듈형 챔버 시스템: PP 샤프트(250/500/750/1000mm) 및 벤치형 베이스와 호환 - 인증된 PP로 생산 시 EN 13598-2 전체 준수

빗물 감쇠 / Soakaway 챔버: 접근 덮개로의 전환

맨홀 콘 금형에 ZHONGYUE 금형을 사용하는 이유는 무엇입니까?

완벽한 검사 챔버 몰드 시스템 - 베이스(2/3/4방향) + 샤프트(250~1000mm) + 콘(다양한 축소) + 커버 프레임을 제작합니다. — 챔버 시스템 공급업체를 위한 원스톱 서비스입니다.

분할 캐비티 전문성 – 분할면 접지, 플래시 최소화, 유압식 인터록 안전, 정밀한 테이퍼 해제.

딥 드로우 냉각 - 배플드 코어 버블러 + BeCu 인서트 → 테이퍼 형상에서 뒤틀림 최소화 및 주기 단축.

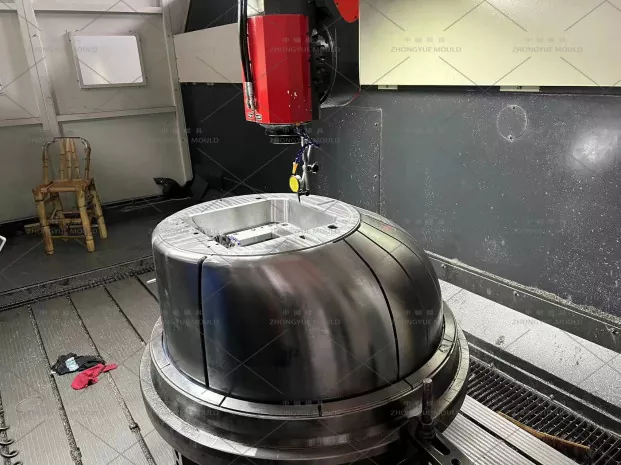

전체 QC 패키지 - 배송 전 CMM 검사, 철강 인증서, T0 시험 비디오 및 샘플 치수 보고서.

예비 부품 및 지원 – 추가 씰, 마모 플레이트, 히터 밴드(뜨거운 노즐인 경우), 원격 문제 해결.
