지하 배수 및 하수망은 접근, 청소, 유지 관리를 위해 플라스틱 검사실에 의존합니다. 가장 중요한 구성 요소는 맨홀 베이스입니다. 일반적으로 벤치(흐름 채널)와 DN150-DN600 하수관을 연결하기 위한 소켓형 입구/출구 개구부가 있는 대구경 PP 또는 PE 성형 베이스입니다.

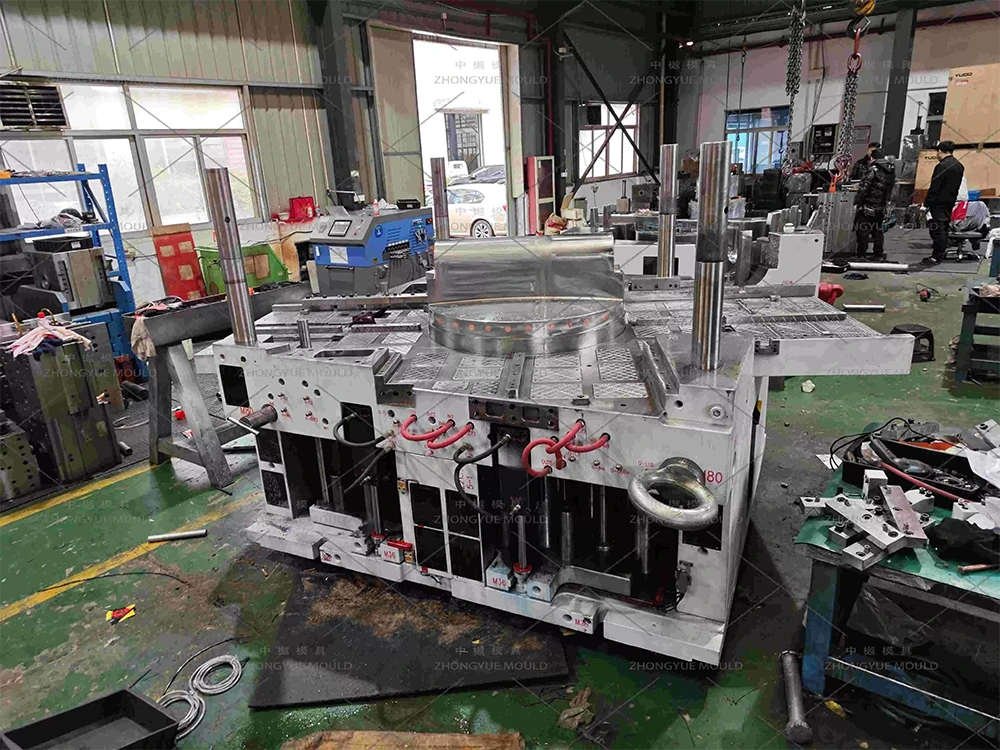

플라스틱 PP DN1000 맨홀 4방향 베이스 몰드는 4방향 파이프 소켓, 통합 성형 벤치 및 딥 드로우 리브 구조로 내부 직경 Ø1000mm 베이스를 형성하는 대형 정밀 주입 도구입니다. ZHONGYUE MOLD(중국 타이저우 황옌)에서는 4면 유압식 코어 풀링, 깊은 캐비티 냉각 및 강화된 인서트 블록 구조를 특징으로 하는 PP(수축 ~1.6~1.8%)용 맨홀 챔버 베이스 금형을 설계하고 제작한 광범위한 경험을 보유하고 있어 치수 정확성과 긴 금형 수명을 보장합니다.
|
목 |
ZHONGYUE 사양 / 옵션 |
|
제품명 |
플라스틱 PP DN1000 맨홀 4방향 기본 금형/검사 챔버 기본 사출 금형 |
|
베이스 직경 |
Ø1000mm 내부(맞춤형 Ø600 / Ø800 / Ø1200 가능) |
|
웨이 타입 |
4방향(직선형 + 측면 소켓 2개); 2-Way / 3-Way도 가능 |
|
공동 |
1 캐비티 |
|
몰드베이스강 |
강화된 S50C |
|
코어/캐비티 스틸 |
P20 사전 경화 |
|
경도 |
캐비티28~32HRC(P20) |
|
코어 풀링 시스템 |
4 × 소켓 코어용 유압 실린더 + 인터록 센서 |
|
교환 가능한 인서트 |
DN150/DN225/DN300/DN400 파이프 크기용(옵션) |
|
냉각 |
코어의 배플 + 버블러; 캐비티의 직렬 채널; 핫스팟에 BeCu 삽입 |
|
방출 |
다중 이젝터 핀 + 이젝터 슬리브; 선택적 스트리퍼 링 |
|
러너 시스템 |
콜드 러너(팬/오버랩 게이트)/핫 노즐(옵션) |
|
적합한 재료 |
PP(폴리프로필렌, MFI 2–6), 재활용 혼합 가능 |
|
금형 수명 |
500,000 – 1,000,000발 |
|
예상 사이클 시간 |
120~200초(벽 두께 및 냉각에 따라 다름) |
|
필수 기계 |

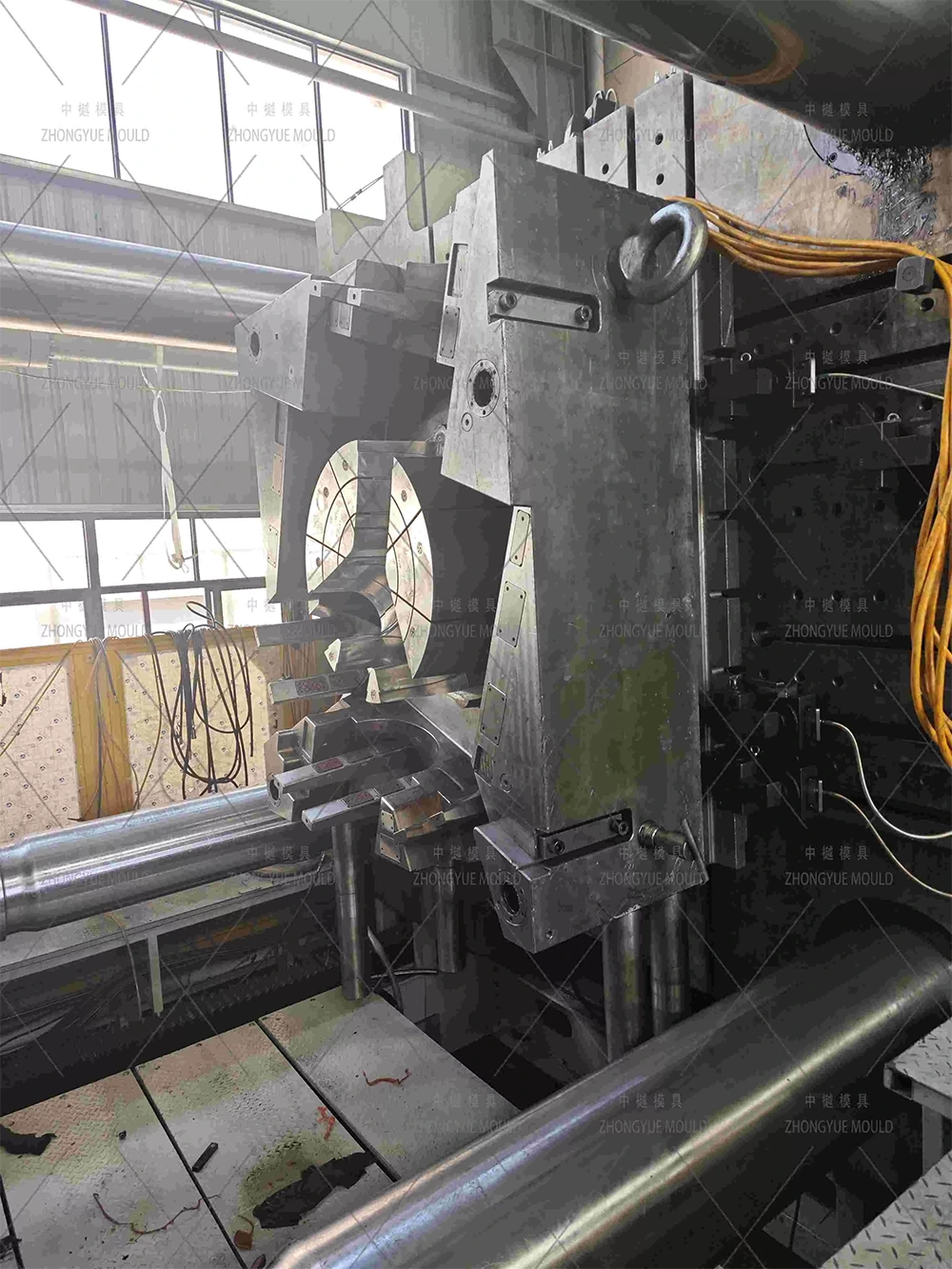

3200T 사출 성형기 |
|
리드타임 |
80-120 근무일 |
|
패키지 |
훈증 목재 케이스 + VCI 방청 |
다음 플라스틱 맨홀 몰드 프로젝트를 더욱 밝게 만들어 보세요!

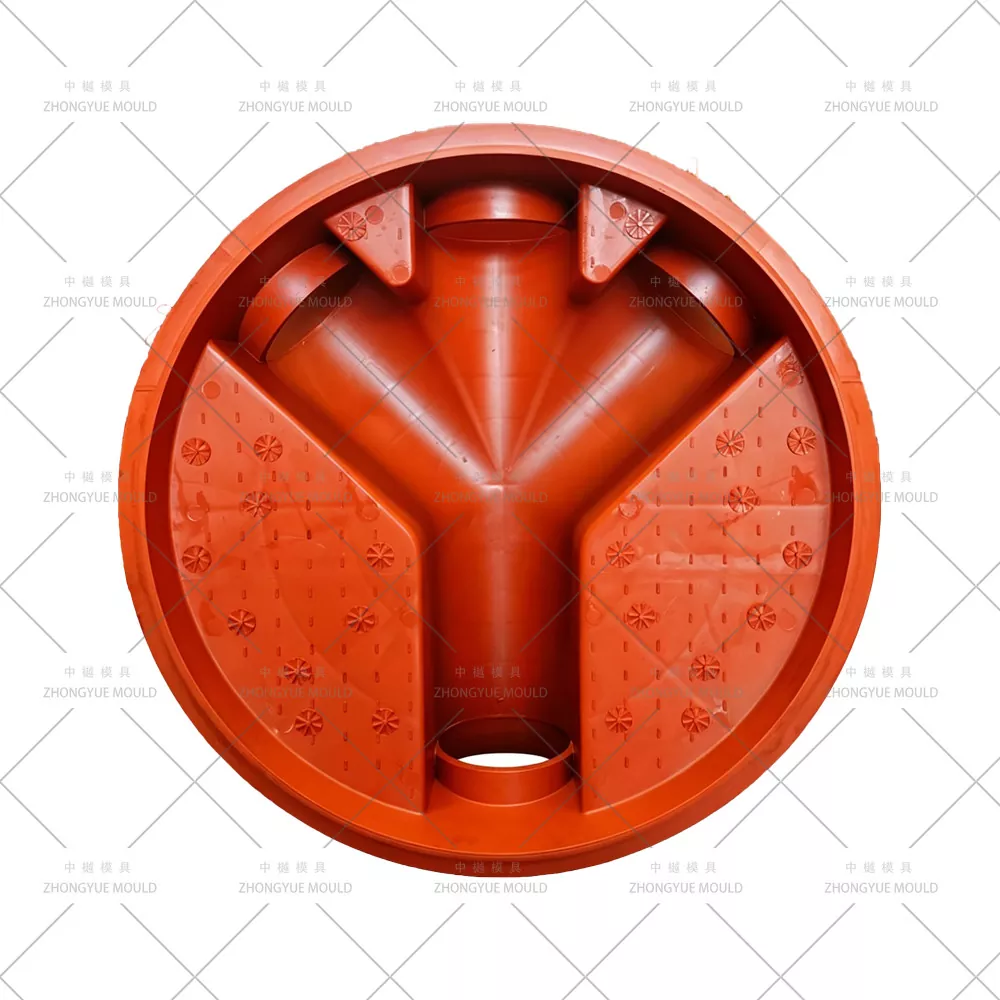

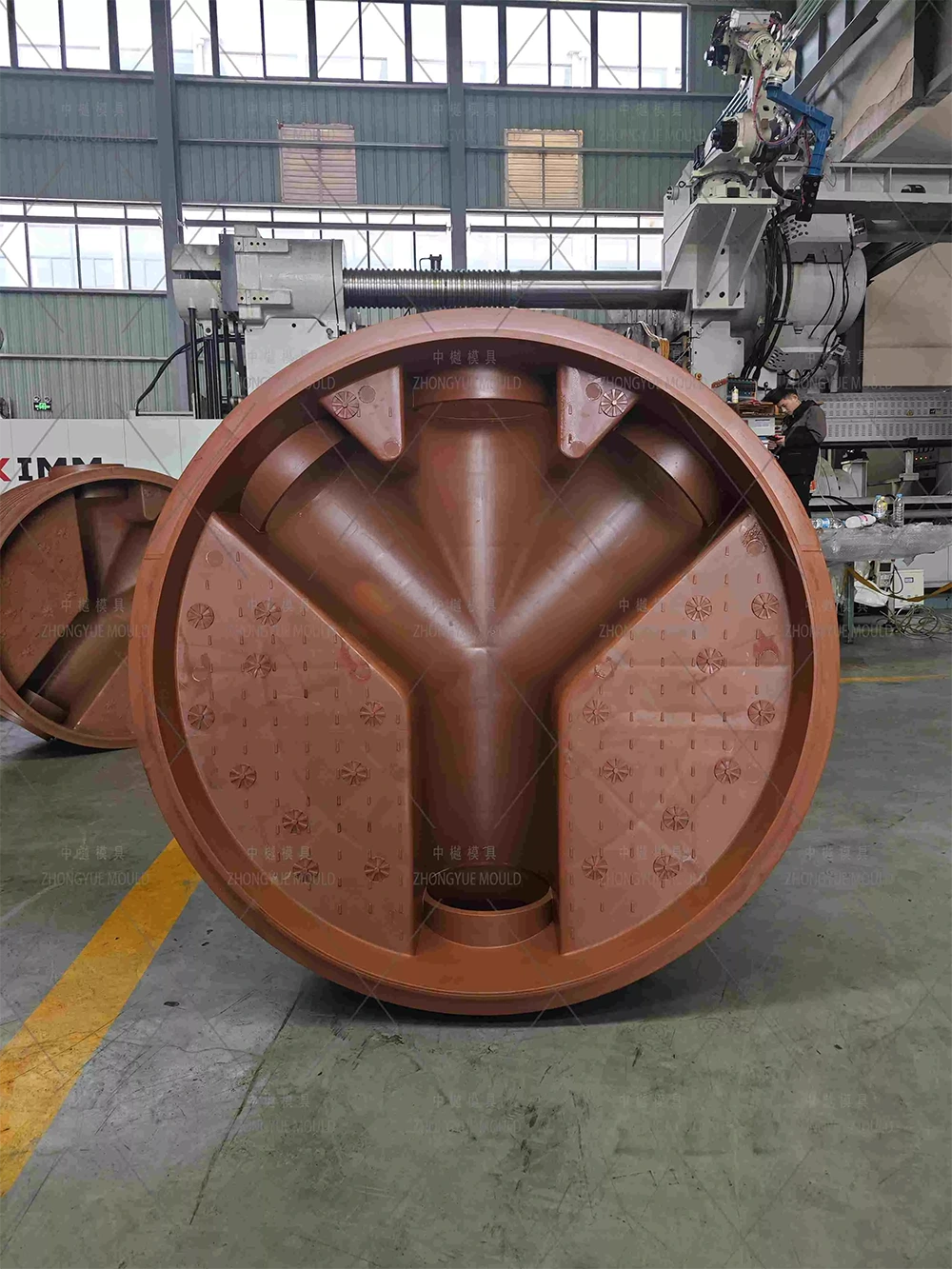

기본 직경: 내부 Ø1000mm(외부 Ø는 일반적으로 벽 두께에 따라 ~1140~1200mm)
구성: 4방향 = 입구 1개 + 출구 1개(반대) + 측면 분기 2개(현장에서는 빈 플러그일 수 있음) 소켓은 EN 13598-2 / DIN 19535 표준을 준수합니다.
파이프 소켓 크기: 일반적으로 DN150 / DN200 / DN225 / DN300 / DN400 / DN500 / DN600은 교환 가능한 인서트 링을 통해 구성 가능
재질: 천연 또는 재활용 폴리프로필렌(PP) — 내화학성, 경량, 긴 사용 수명(지하 50년 이상)
벤치형: 유출물을 배출구로 유도하기 위한 성형형 흐름 채널(섬프/벤치) - 설계에 따라 반경이 완만하거나 평탄한 벤치일 수 있음

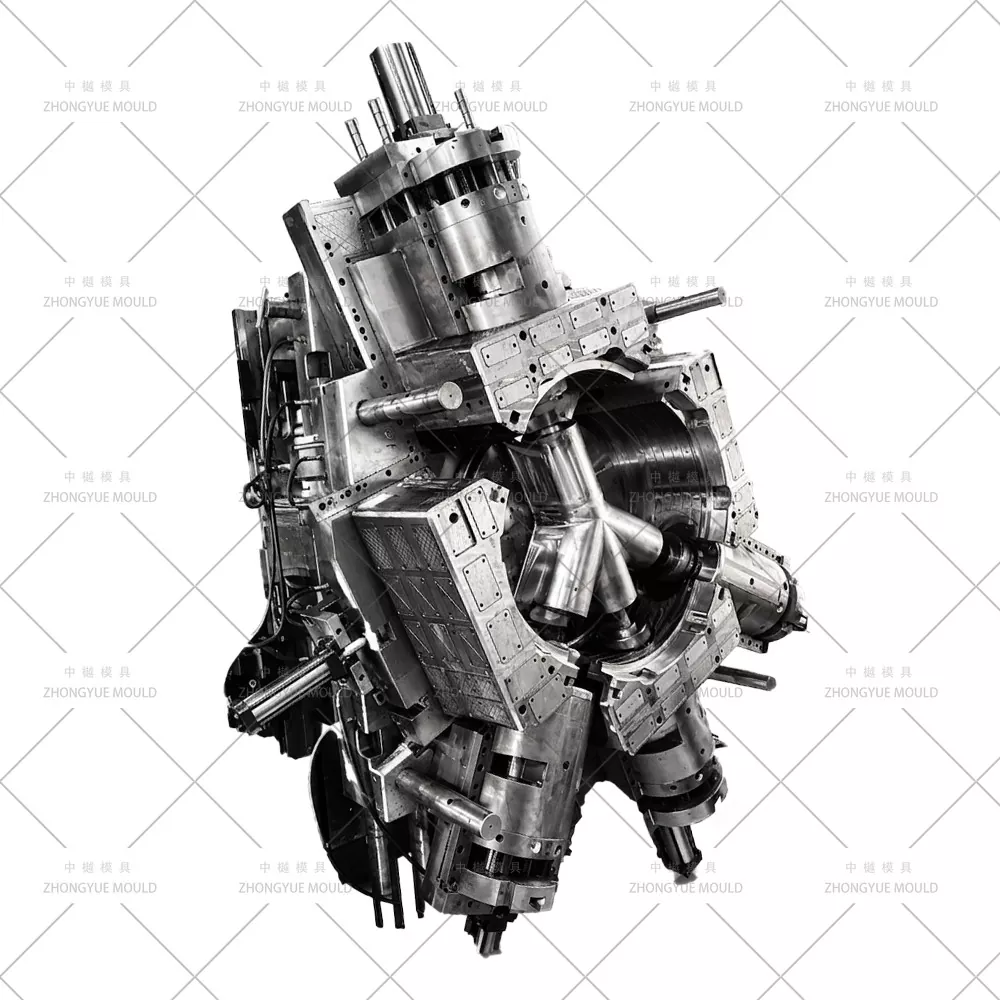

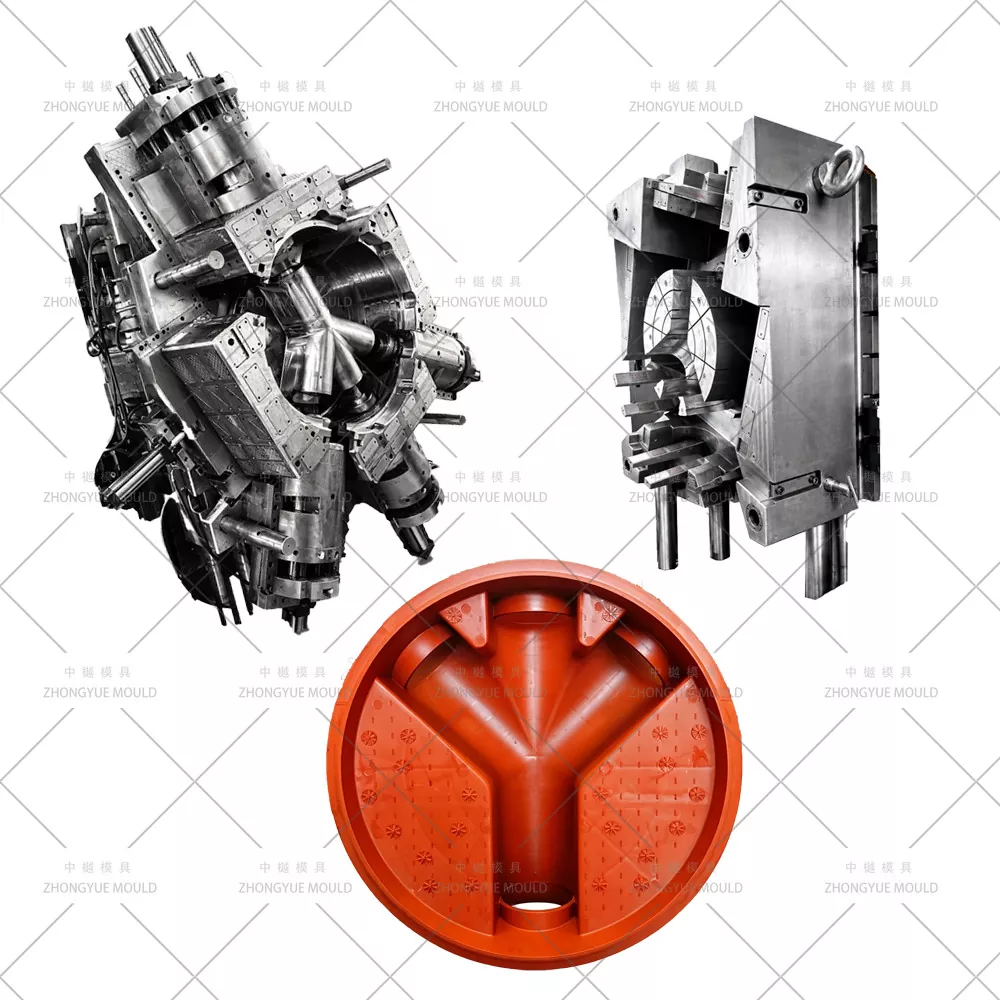

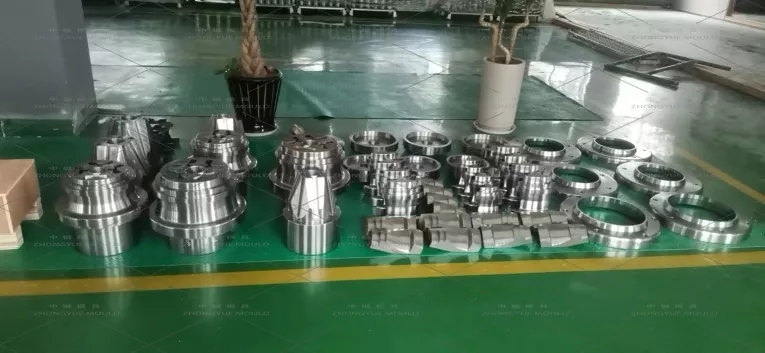

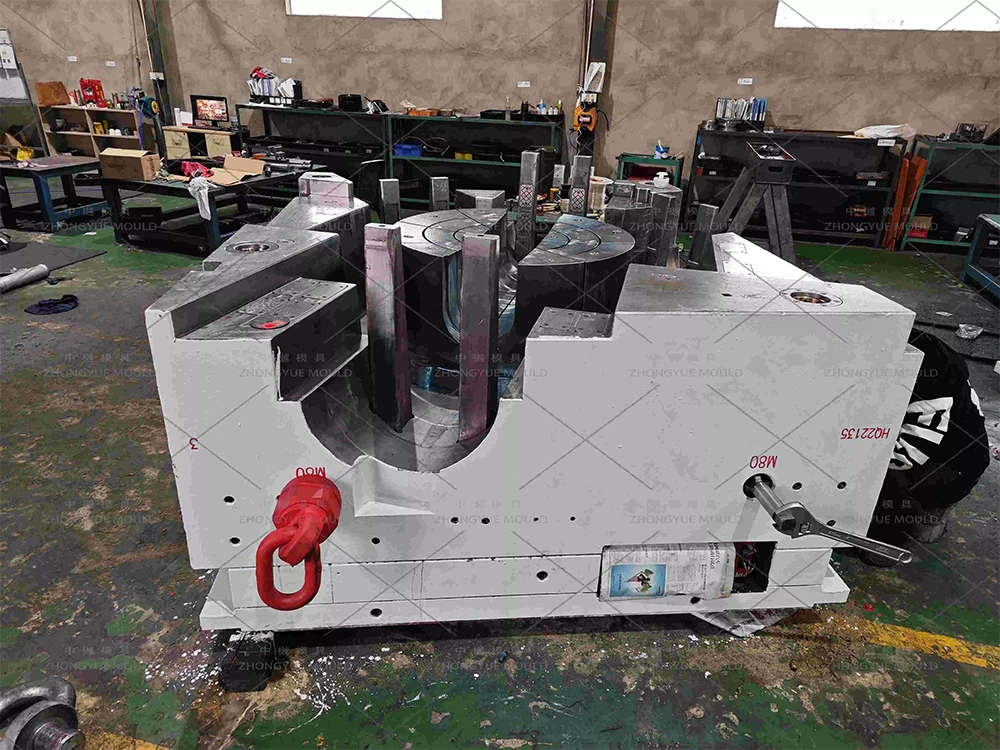

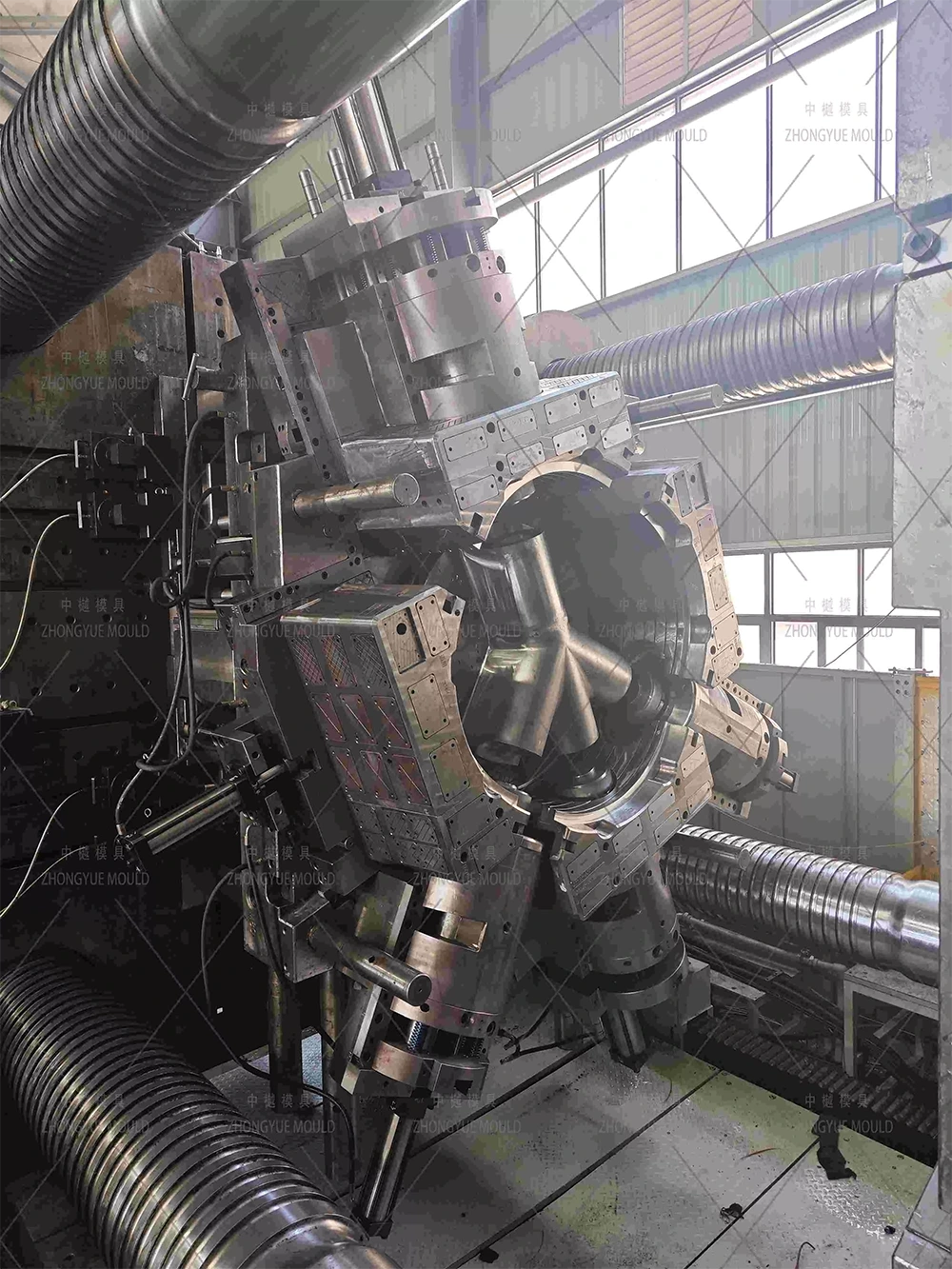

플라스틱 PP DN1000 맨홀 4방향 기본 금형의 정의 특징은 파이프 소켓/벨을 형성하는 4개의 대형 측면 코어입니다.

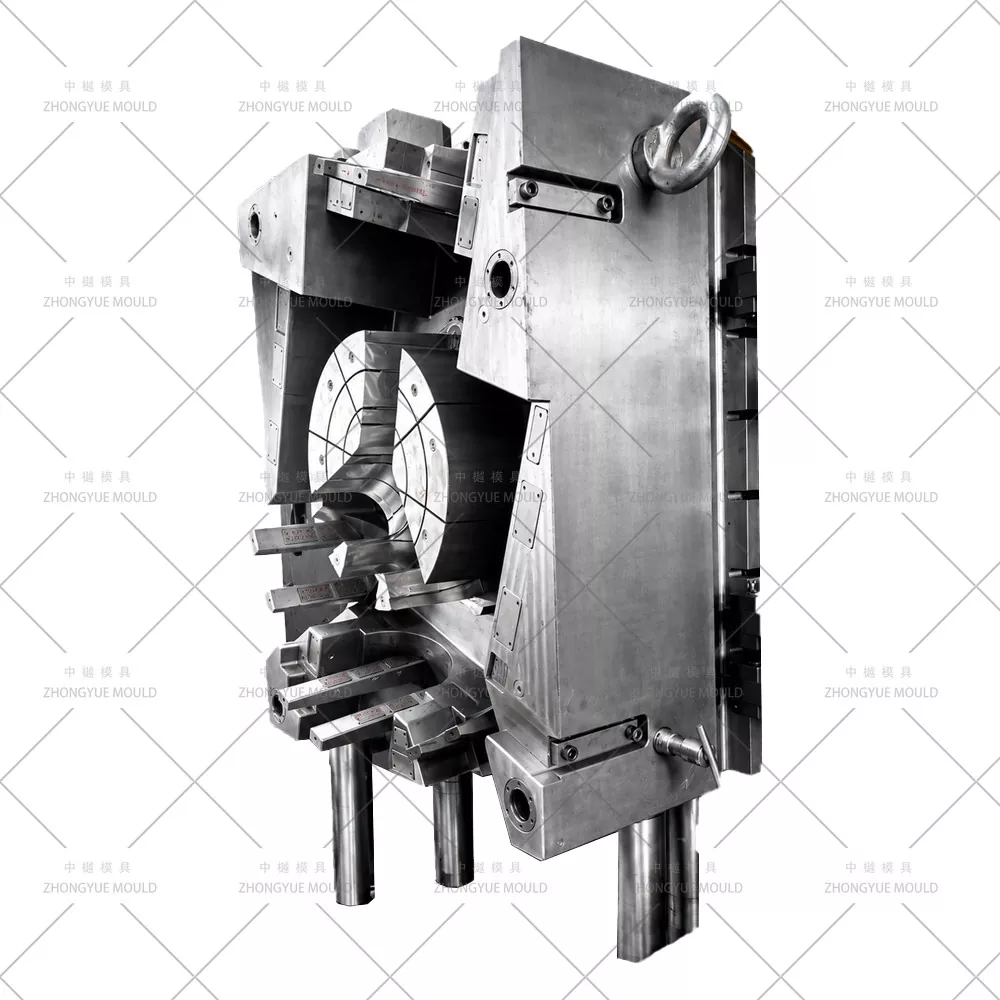

각 소켓 코어는 독립적인 유압 실린더(또는 얕은 소켓의 경우 대형 앵글 리프터)에 의해 작동되며, 코어가 완전히 들어가거나 전진되지 않으면 금형 폐쇄를 방지하는 인터록 안전 제한 스위치가 있습니다.
소켓 구배 각도는 부드러운 철수와 긴 마모 수명을 위해 크롬 도금 코어 핀/슬리브를 사용하여 정밀하게 계산됩니다(일반적으로 1°~2°).
교환 가능한 인서트 링을 사용하면 전체 코어를 재가공하지 않고도 다양한 파이프 직경(DN150~DN600)이 가능하므로 챔버 시스템 공급업체의 비용이 절감됩니다.

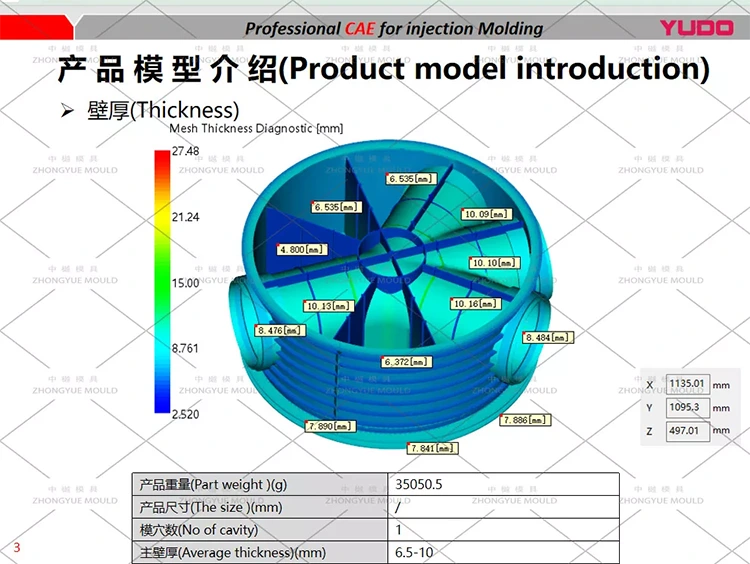

맨홀 베이스는 두꺼운 벽(8~15mm)과 깊은 흡기구를 갖추고 있습니다. 냉각은 사이클 시간(일반적으로 120~200초)에 매우 중요합니다.
코어: 균일한 냉각을 위해 깊은 코어 바닥까지 도달하는 깊게 뚫린 배플 + 버블러 튜브.
공동(외부 쉘): 적절한 간격을 두고 직렬로 연결된 수로; BeCu(베릴륨 구리)는 두꺼운 리브/벤치 영역에 삽입되어 핫스팟을 줄입니다.

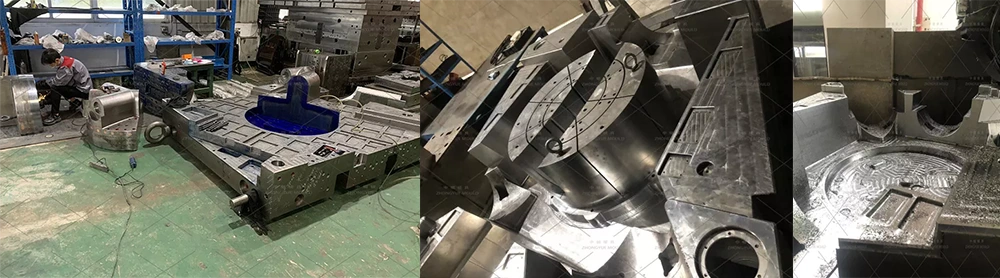

병렬 CNC/EDM 처리를 위해 금형 본체를 정밀 가공된 인서트 블록으로 분할 → 리드 타임 최대 40% 단축, 향후 유지보수/교체 용이
|
요소 |
추천강 |
경도 |
메모 |
|
몰드 베이스 |
S50C / P20 프리하든(두꺼워짐) |
HRC 20–24 |
지지 기둥으로 강화됨 |
|
캐비티/외부 쉘 인서트 |
P20 (1.2738) |
HRC 28–32 |
500,000~1,000,000장의 표준 |
|
코어/딥 드로우 인서트 |
P20 |
HRC 28–32 |
열충격이 높은 깊은 코어에 선호되는 P20 |
|
소켓 코어 / 마모 부품 |
질화 718H / H13 슬리브 |
— |
손쉬운 릴리스를 위해 Ra≤0.2μm로 연마 |
벤치 리브와 주변 플랜지 아래에 배치된 30~60개 이상의 이젝터 핀/슬리브가 있는 대형 이젝터 플레이트.
대구경 상단 플랜지 배출을 위한 옵션 스트리퍼 링.
성형 벤치 표면은 흐름 성능에 대한 EN 표준에 따라 광택 처리/질감 제어됩니다.

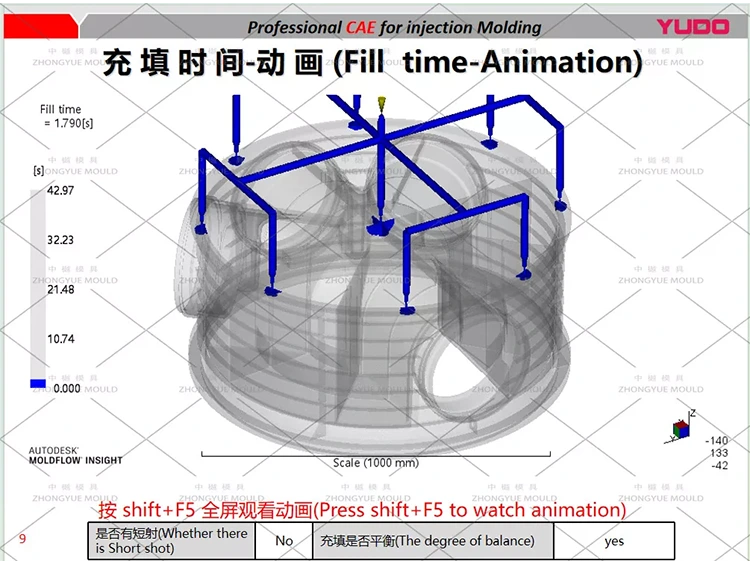

일반적으로 단일 또는 이중 측면 스프루 + 팬 게이트/중첩 게이트로 인해 큰 부품이 발생합니다. 일부 설계에서는 매우 큰 베이스의 다중 게이트 충전 균형을 위해 핫 노즐(순차 밸브 게이트)을 사용합니다.
깊은 움푹 들어간 곳의 화상 자국을 방지하기 위해 분할선과 벤치 말단을 따라 설계된 콜드 슬러그 웰 및 탈기 통풍구.
도시 하수 및 우수 배수: 주거용/상업용 개발을 위한 DN1000 검사실
길가 및 산업 배수: 튼튼한 덮개 어댑터 포함, D400/F900 맨홀 덮개와 호환 가능
폐수 처리장: 펌프장 및 침전조용 접근 챔버
빗물 수확 시스템: 여과 전 캐치 피트/침전 기반
인증된 PP 소재로 생산 시 EN 13598-2, DIN 19535 및 주요 도시 사양과 호환됩니다.
입증된 대형 캐비티 경험 – 맨홀 베이스(Ø315–Ø1200), 샤프트, 콘 및 커버 프레임이 유럽, SEA, 중동에 공급됩니다.

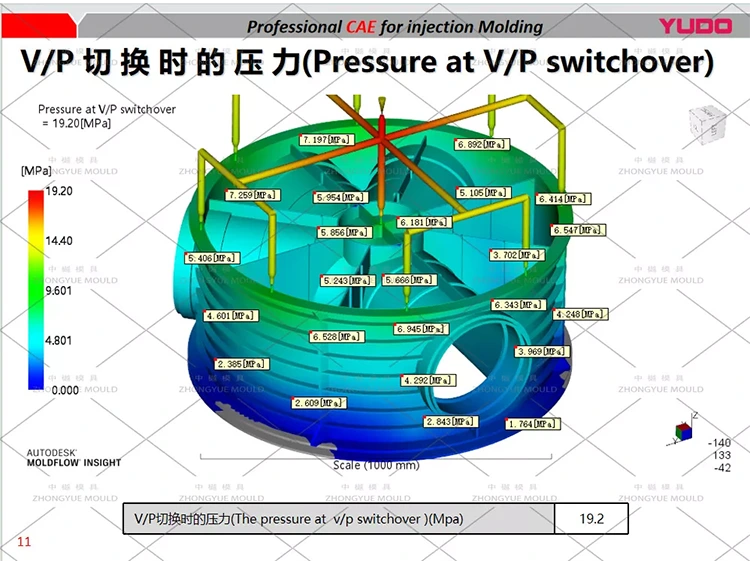

강철 절단 전 Moldflow 및 DFM – 가공 전에 충전 패턴, 벤치 싱크 마크 위험 및 냉각 균일성을 검증합니다.
인서트 블록 평행 가공 – 납품 시간 최대 40% 단축; 마모된 코어/공동 섹션의 향후 보수를 단순화합니다.
전체 QC 패키지 - 배송 전 CMM 검사, 철강 인증서, T0 시험 비디오 + 샘플 치수 보고서.
예비 부품 및 지원 - 추가 씰, 히터 밴드(핫 노즐을 사용하는 경우), 유압 호스, 소켓 삽입 링; 원격 문제 해결.
