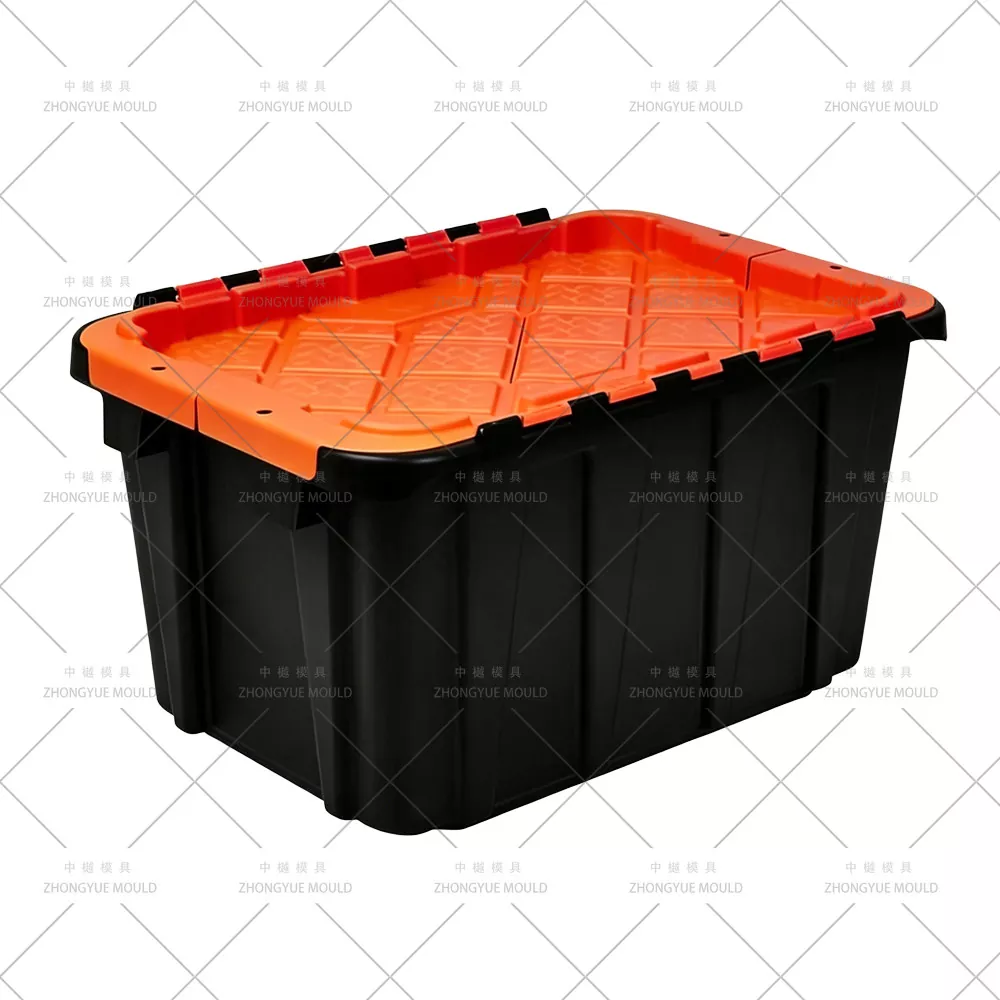

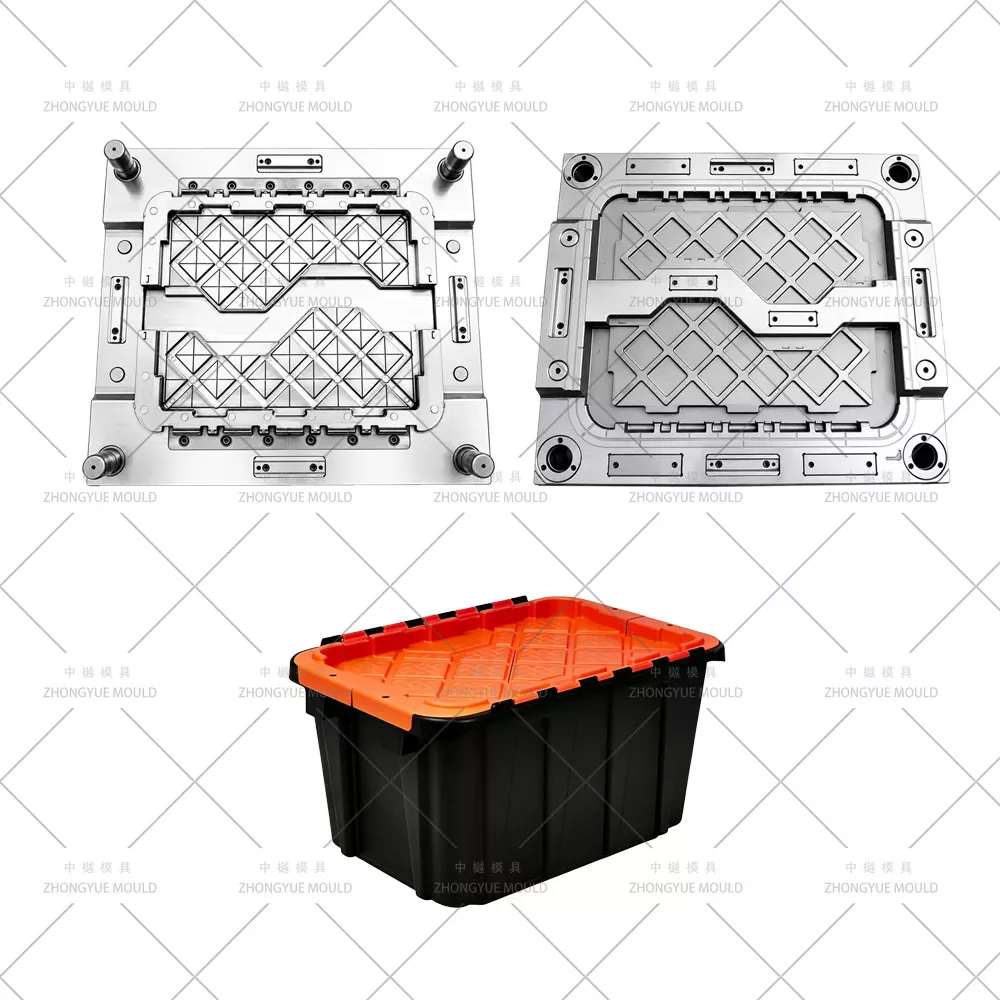

뚜껑 몰드가 부착된 중첩형 쌓을 수 있는 보관함

뚜껑이 부착된 중첩형 보관 상자 – 교환 유로 부착 뚜껑 용기 삽입 / 네스터블 토트 사출 금형 제조업체

ZHONGYUE MOLD는 부착된 뚜껑 몰드가 있는 중첩형 적층형 보관 상자/일체형 PP 힌지 뚜껑이 있는 삽입 교환형 네스터블 토트(유로 공간 400×300mm 및 600×400mm – 21L/46L/56L/67L)를 글로벌 소매 체인 개인 상표, 3PL 물류 제공업체, 의약품 유통업체 및 슈퍼마켓 백룸 운영에 공급하는 전문 중국 사출 금형 제조업체입니다.

표준 단일 사양 금형과 달리 당사의 인서트 교환 금형 시스템은 21L(400×300×260mm, ~1.6kg PP) 및 46L/56L(600×400×265–315mm, ~2.6–3.0kg PP)용 교체 가능한 캐비티 및 코어 인서트가 있는 하나의 공통 몰드 베이스(S50C/LKM/DME 고강도)를 사용합니다. 이를 통해 다양한 크기의 프로그램에서 최대 30~40%를 절약할 수 있습니다. 즉, 완전한 금형 2개 대신 베이스 1개 + 인서트 2세트를 구입하면 됩니다. 모든 변형에는 일체형 PP 리빙 힌지(0.25~0.4mm 웹, 굴곡 피로 수명 50,000주기 이상을 유지하기 위한 BeCu 구역 중간 냉각), 중첩 테이퍼 1.5~3°/측면(중첩 높이 75~90mm = 60~75% 부피 절감), 변조 방지 구멍 및 4면 오목형 라벨 홀더가 있습니다.

소매용 뚜껑이 부착된 개인 상표 21L 네스팅 토트, 창고 피킹을 위한 46L/56L 유로 부착 뚜껑 용기부터 제약/식품용 항균(Ag⁺/ZnO) PP 등급 토트까지, 당사는 네스팅 간섭 검사(10 높이, ≥2mm 간격)를 덮는 전체 DFM, 평평한 뚜껑 표면의 줄무늬를 방지하기 위한 색상 마스터배치 흐름 분석 및 항균/탄소 첨가제를 위한 다공성 강철 배출을 제공합니다. PP.

플라스틱 사출 보관함 금형 사양:

다음 플라스틱 보관함 금형 프로젝트를 밝게 만드십시오!

뚜껑이 부착된 중첩형 적층형 상자(삽입 교환 버전)란 무엇입니까?

뚜껑이 부착된 중첩 적층식 상자는 일체형 사출 성형 용기입니다. 상자 본체 + 이중 플랩 "악어" 또는 단일 플랩 뚜껑 + 일체형 PP 리빙 힌지 웹 — 모두 단일 샷(1×1 캐비티)에 들어 있습니다. 우리 버전은 공유 마스터 몰드 베이스 내에 교체 가능한 캐비티/코어 인서트 블록을 추가하므로 인서트만 교체하여(30-45분 전환) 400×300 시리즈(21L) 및 600×400 시리즈(46L–67L)를 모두 생산할 수 있습니다.

주요 식별자와 이전 기사:

교환 금형 시스템 삽입— 공통 지지대, 다웰 핀으로 배치되고 육각 볼트로 고정된 유도 삽입 카세트; 반복성 ±0.05mm.

항균/ESD PP 호환— Ag⁺/ZnO 또는 탄소 함유 PP를 실행할 때 화상을 방지하기 위해 마지막 충전 구역에 다공성 배출구 인서트(소결 강철)를 삽입했습니다.

빠른 색상 변경 DFM— 균형 잡힌 런너(또는 인서트당 핫 팁), 흐름 리더 분석을 통해 균일한 안료 분산이 보장됩니다. 넓은 뚜껑 상단의 웰드/멜드 라인을 숨기도록 최적화된 게이트 위치.

동적 스택 테스트 DFM 확인— 상단 플랜지 평탄도 ±0.2mm 보장; DFM 보고서에서 정격 하중(유로 ALC 표준에 따른 동적 25kg/정적 100kg - 웹 3/14)에서 5단 적층 시뮬레이션을 수행했습니다.

RFID 포켓/초음파 로고 플레이트 홈— 캐비티에는 뚜껑 아래에 미래의 RFID 태그를 위한 가공된 포켓과 변경 가능한 로고 엠보스/디보스 인서트가 포함되어 있습니다.

현장 유지 관리가 가능한 힌지 인서트— 분할면에서 볼트로 고정된 BeCu 힌지 영역 블록 → 전체 캐비티를 제거하지 않고 마모된 힌지 광택 인서트를 교체합니다.

주요 금형 엔지니어링 하이라이트(삽입 교환/AM-Ready Nesting ALC)

교환 금형 베이스 설계 삽입

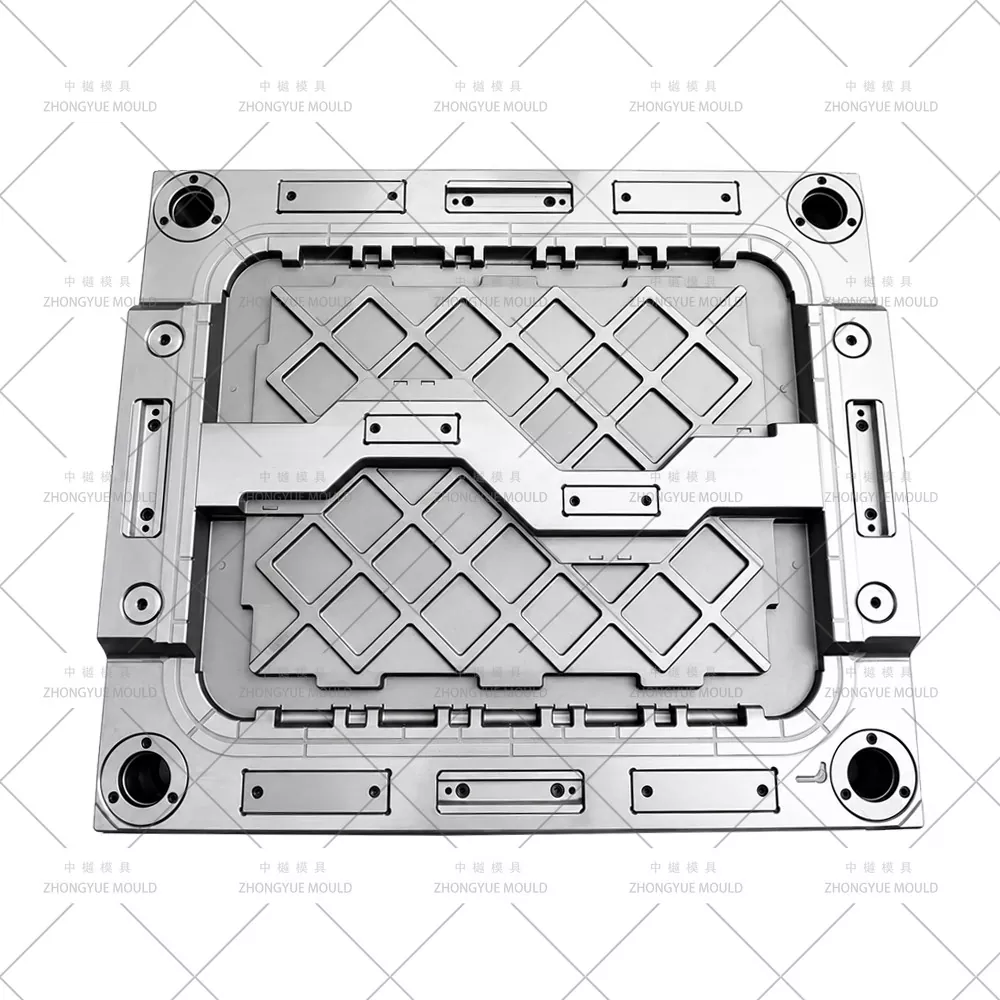

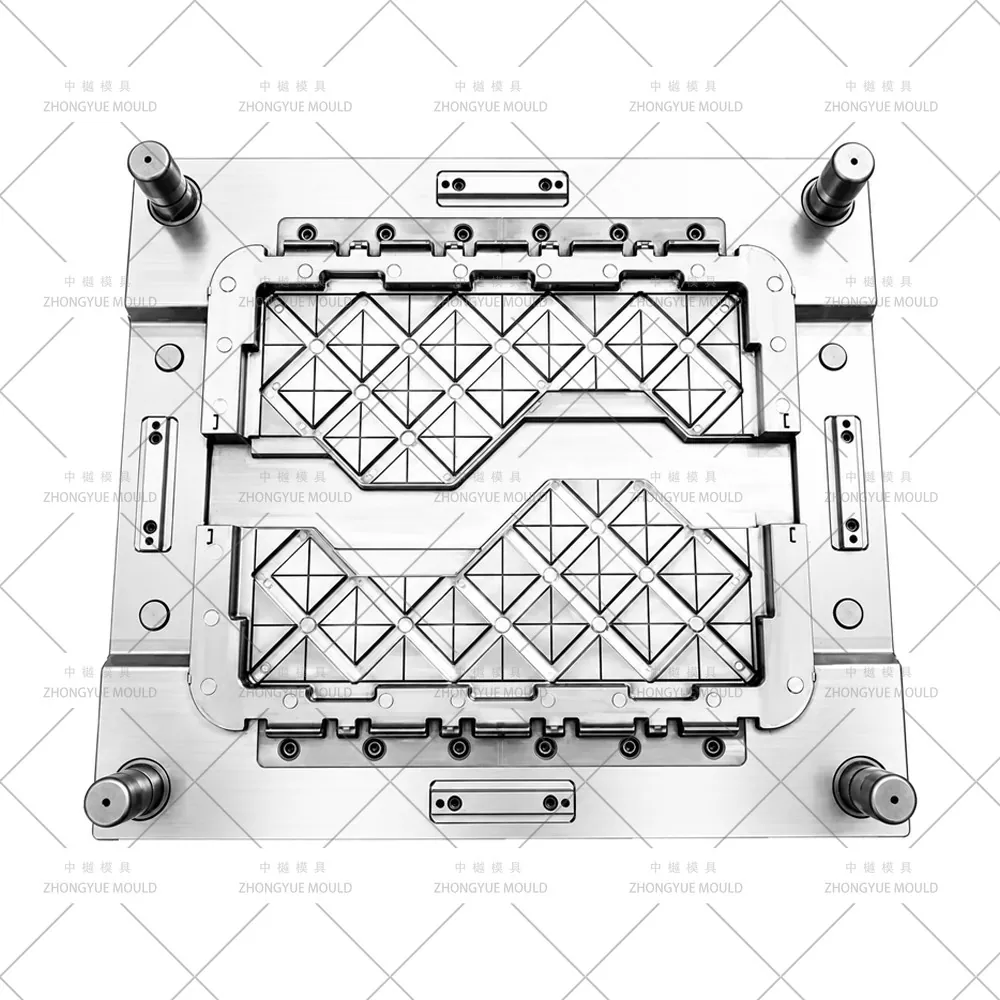

마스터 베이스 LKM/DME C-플레이트 + Ø20-25mm 다웰 핀으로 위치된 가이드 인서트 카세트(캐비티 및 코어 인서트)용으로 가공된 지지 플레이트, 소켓 헤드 캡스크류를 통해 고정. 인덱스 반복성 ≤0.03mm. 사용 가능한 교환 세트: 21L(400×300 설치 공간) 및 46L(600×400 설치 공간). 옵션 56L/67L 딥 드로우 코어 인서트 견적.

일체형 PP 리빙 힌지 - 웹 씬닝 및 중간 수준의 BeCu 냉각

캐비티 힌지 웹은 국부적으로 0.25~0.4mm(PP MFR 8~12의 경우 일반적으로 0.3mm)로 얇아지고 R0.15~0.25mm 혼합 반경, 광택 처리된 SPI A2/B1입니다. 힌지 영역의 BeCu 인서트는 PP 분자 방향 및 접힘 내구성(50,000회 이상 열기/닫기 주기)을 유지하기 위해 ΔT 5~6℃(적당한 흐름 — 과냉각 아님!)를 실행합니다. 힌지 인서트는 분할면에서 교체 가능한 볼트 연결 블록입니다.

네스팅 테이퍼 및 10-고 간섭 DFM

측벽 구배 1.5–3°/측면(내포된 경우 벽을 일정하게 유지하기 위해 ID 및 OD가 동일한 테이퍼). 3D로 10개의 중첩된 빈 공간을 시뮬레이션 → 중첩된 벽과 베이스 보스/리브 사이의 최소 간격 ≥2mm(rec. ≥1.5mm)를 확인합니다. 대상 중첩 높이: 75~90mm(21L~67L 범위) = 60~75% 볼륨 감소.

항균/ESD PP 배기(다공성 강철 인서트)

Ag⁺/ZnO 항균 또는 탄소 함유 ESD PP의 경우: 최종 충전 영역(뚜껑 크라운 및 깊은 코어 숄더)에 소결 다공성 강철 벤트 인서트(10~20μm 기공) + 0.01~0.015mm 분할선 벤트 → 첨가물 입자로 인한 화상 자국을 방지합니다. 청소/교체를 위해 금형 외부에서 접근 가능한 벤트 인서트.

컬러 마스터배치 흐름 및 줄무늬 방지 DFM

뚜껑 내부 플랜지 또는 상자 상단 내부 플랜지에 위치한 게이트 — 외부 표면에 숨겨진 흔적; 캐비티별로 유동 길이가 균형을 이룹니다. 우리는 Moldflow 필러 + 염료 추적 시뮬레이션을 실행하여 눈에 보이는 뚜껑 상단 표면에 웰드/멜드 라인이 없음을 확인했습니다. 대형 새틴 마감 플랫에서 스플레이/줄무늬가 발생하지 않도록 MB 감소율(1~2%) 및 나사 회복 rpm을 권장합니다.

상단 플랜지 평탄도 ±0.2mm 및 스택 립 맞물림 확인

평탄도 ±0.2mm로 가공된 상단 플랜지; 스태킹 립 홈이 아래 상자 뚜껑과 맞물립니다(풀 스택 시). DFM은 유로 ALC 기준(정적 하중 100kg, 동적 25kg — 웹 3/14)에 따라 5개 높이의 하중이 가해진 스택에서 흔들림을 방지하기 위해 스택 립 깊이와 뚜껑 데이텀을 확인합니다.

변조 구멍 및 4면 라벨 홈

일회용 보안 씰용 Ø4~5mm 관통 구멍(구멍)이 성형되어 있습니다. 접착/스크린 인쇄 라벨용 매립형 80×40mm 라벨 명판(4면, 드래프트 ≥2°, 필렛 R0.5mm) — 맞춤 크기가 아닌 이상 추가 툴링 비용이 없습니다.

뚜껑/Bx 상단 내부 플랜지에 숨겨진 서브게이트

Ø1.2~1.8mm 잠수함 게이트는 보이지 않는 내부 플랜지를 깨끗하게 절단합니다. 힌지 웹을 통해 게이트를 통과하지 마십시오(약한 방향 및 화상 위험). 인서트당 콜드 러너 Y자형 분기 또는 핫 팁(YUDO/SYNVENTIVE 1-팁) 옵션.

BeCu 하단 반경 + 중앙 배플 냉각

코어: Ø10–12mm 배플; 캐비티 바닥 반경: BeCu 인서트; 힌지 영역: 적당한 ΔT를 갖는 별도의 BeCu 인서트. 2~3개의 절연 회로; ΔT 입구-출구 ≤4℃(코어), 5-6℃(힌지 영역 OK).

인서트 교환 네스팅 ALC(21L & 46L/56L/67L) 적용

당사의 제조 및 검증 프로세스(교환 네스팅 ALC 금형 삽입)

네스팅 + MB 흐름 + AM-벤트 DFM 검토 — 벽(1.8–2.8mm), 반경이 있는 힌지 웹 0.25–0.4mm, 네스팅 테이퍼 1.5–3°/측면, 색상 MB 렛다운 및 게이트 위치를 분석하여 덮개 상단 용접선을 방지합니다. 10개 높이의 네스트 간섭(≥2mm 간격) 및 염료 추적으로 채우기 흐름을 시뮬레이션합니다. AM/ESD PP의 경우: 다공성 통풍구 위치를 지정합니다. 무료 DFM 보고서.

마스터 베이스 및 인서트 카세트 가공 — ±0.02mm까지 CNC 황삭/정삭 캐비티 및 코어 인서트; 열 접촉 검사 기능이 있는 손에 꼭 맞는 BeCu 힌지 인서트; 기계 라벨 플라크 홈 및 변조 구멍; 다공성 벤트 인서트가 설치되고 공기 흐름 테스트를 거쳤습니다.

조립 및 T1 시험(두 인서트 세트 모두) - 지정된 PP(사양에 따른 MFR)를 사용하여 사내 기계에서 실행합니다. 21L 및 46L 인서트 모두에서 샘플을 생성합니다(스왑 시간 기록). 확인: 힌지 접힘 테스트(수동/기계식 50k+ 목표), 중첩 높이(46L의 경우 목표 80mm 이하), 상단 플랜지 평탄도 ±0.2mm, 게이트 흔적 품질. 평가판 비디오 + 샘플 + CMM 보고서를 제공합니다.

수정 및 최종 승인 — 필요한 경우 냉각 흐름/환기 장치를 조정합니다. 선박 마스터 베이스 + 금형 설명서, 예비 부품(이젝터 핀, BeCu 힌지 인서트 사용 가능, 소모품으로 사용 가능, 다공성 통풍구 예비 부품)과 함께 별도의 라벨이 붙은 훈증 없는 케이스에 카세트 삽입.

판매 후 지원 — 1년 보증(인공 제작 아님), 무료 예비 부품, 인서트 교체 절차 및 BeCu/벤트 교체에 대한 원격 안내.

삽입 교환 중첩 ALC 금형에 ZHONGYUE MOLD를 선택하는 이유는 무엇입니까?

인서트 교환 및 다중 크기 Euro ALC 경험 - 교체 가능한 캐비티/코어 카세트가 포함된 21L(400×300)+46L(600×400) 네스팅 토트용 공통 베이스 몰드를 제작했습니다. 전체 몰드 2개에 비해 30~40%를 절약할 수 있습니다.

고급 DFM: 네스팅 간섭 + MB 흐름 + AM/ESD 벤트 계획 - 10개 높이 네스트, 색상 마스터배치 흐름 줄무늬 방지를 시뮬레이션하고 강철 절단 전에 항균/탄소 충전 PP를 위한 다공성 강철 벤트를 지정합니다.

교체 가능한 BeCu 힌지 인서트(파팅 면에서 볼트 연결) — 마모된 힌지 광택 영역을 벗겨내지 않고 몇 분 만에 교체합니다. 금형 수명을 경제적으로 연장합니다.

엄격한 QC 및 투명한 진행 — 주간 가공 사진, 두 인서트 세트의 T1 샘플, 배송 전 힌지 접힘 테스트 및 중첩 높이 확인.

수출 경험 — 금형은 유럽(EN 840 발자국 논의), 북미 및 남미, SEA, 중동으로 배송됩니다.

1년 보증 + 예비 BeCu 힌지 인서트/다공성 벤트 인서트 사용 가능

자주 묻는 질문 — 뚜껑이 부착된 중첩형 상자(삽입 교환) 금형

Q: 인서트 교환 금형 시스템이란 무엇이며 왜 사용해야 합니까?

A: 하나의 견고한 몰드 베이스 + 다양한 크기(예: 21L 400×300mm 및 46L 600×400mm)에 대한 교체 가능한 캐비티/코어 인서트 카세트. 2개의 완전한 금형 대신 1개의 베이스 + 2개의 인서트 세트 비용을 지불하면 CAPEX가 최대 30~40% 절약됩니다. 클램프 나사를 풀고 다웰 위치의 인서트를 교체하여 최대 30~45분 동안 교체할 수 있습니다.

Q: 항균 PP(은/아연 이온 마스터배치) 또는 ESD PP를 실행할 수 있습니까?

답: 그렇습니다. 이러한 첨가제는 적절하게 환기되지 않으면 화상 자국을 유발할 수 있습니다. 우리는 최종 충전 구역 + 더 깊은 분할선 벤트에 소결 다공성 강철 벤트 인서트를 설계하여 → 확산/화상을 방지합니다. 금형 매뉴얼에 벤트 청소 간격을 기록해 두겠습니다.

Q: 크고 평평한 뚜껑 표면에 색 줄무늬가 생기는 것을 어떻게 방지합니까?

A: 색상 마스터배치 감소율(일반적으로 1~2%)에 따라 Moldflow 필러 + 염료 추적 시뮬레이션을 실행합니다. 게이트는 흐름 길이가 균형 잡힌 내부 플랜지(숨겨짐)에 위치합니다. 눈에 보이는 뚜껑 상단 표면에 웰드/멜드 라인이 나타나지 않는지 확인합니다. 스크류 rpm 및 배압에 대한 조언도 제공됩니다.

Q: 이 금형에서 최고의 힌지 수명을 위해 어떤 PP MFR을 권장합니까?

A: 일체형 힌지용 MFR 8~12g/10분(공중합체 PP) - 흰색 응력 균열 없이 접힘 내구성(50,000회 이상 주기)을 유지합니다. MFR 12-18을 사용할 수 있지만 힌지 수명이 단축됩니다. MFR >20은 힌지 영역에 권장되지 않습니다.

Q: 견적을 받으려면 무엇이 필요합니까?

A: 원하는 각 크기(예: 21L + 46L)의 2D 도면(PDF/DWG) + 3D 모델(STP/IGS/X_T) 또는 희미한 부분(외부/내부 L×W×H, 벽 두께, 중첩 높이(알려진 경우), 힌지 웹 사양(있는 경우))이 포함된 선명한 사진. PP 등급(MFR), 연간 수량, 컬러 MB %, 항균/ESD 버전 필요 여부를 알려주십시오.

뚜껑 몰드가 부착된 중첩형 적층형 보관 상자에 대한 견적 요청(삽입 교환 시스템)

네스팅 ALC 2D/3D 도면(각 크기에 대해 - 예: 21L 400×300 및 46L 600×400)과 프로젝트 요구 사항(PP MFR, 색상-MB %, 항균/ESD 예/아니요)을 보내십시오. ZHONGYUE MOLD는 근무 시간 24~48시간 이내에 무료 Nesting-Interference + MB-Flow + AM/ESD Vent DFM 보고서 + 공식 견적을 제공합니다.

Insert Exchange Euro-Size Nestable 부착 뚜껑 컨테이너 / Nesting Stackable Tote 사출 금형 프로젝트를 시작하려면 지금 문의하십시오!
