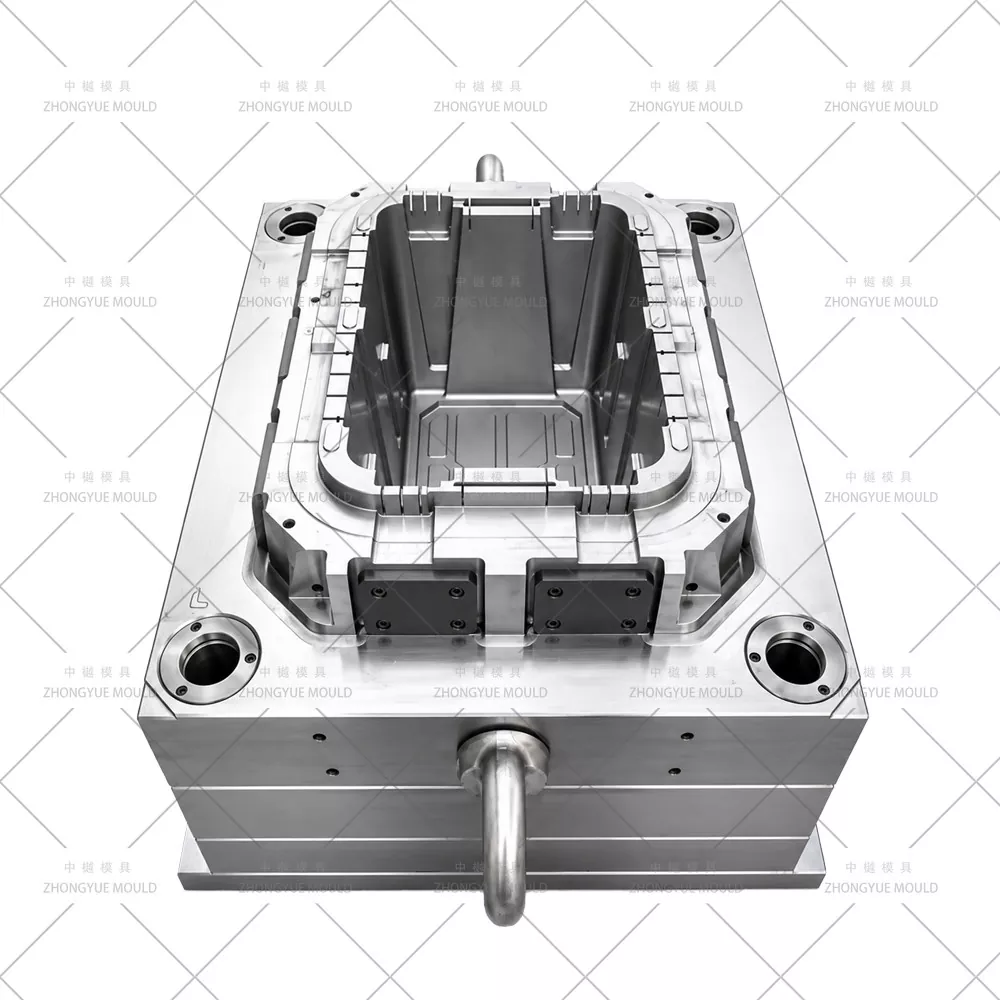

헤비 듀티 스토리지 박스 몰드

헤비 듀티 보관함 금형 – 맞춤형 산업 등급 플라스틱 보관함 / 회전율 상자 사출 금형 제조업체

ZHONGYUE MOLD는 글로벌 물류 회사, 자동차 부품 공급업체, 화학 공장 및 창고 자동화 제공업체에 견고한 보관함 금형/산업용 플라스틱 보관함 사출 금형(회전 상자, 부착된 뚜껑 컨테이너, 쌓을 수 있는 산업용 용기)을 공급하는 중국 전문 사출 금형 제조업체입니다. 벽이 얇은 가정용 상자와 달리 튼튼한 용기는 PP+유리 섬유(PP+GF10–30%) 또는 고충격 공중합 PP로 성형되며 벽 두께는 2.5–4.5mm, 대규모 강화 리브 및 내하중 적재 기능(최대 500kg 정적 하중)이 특징입니다. 당사의 견고한 금형은 코어/슬라이드용 H13/2344 ESR 경화강, 두꺼운 리브 교차점의 이중 회로 BeCu 냉각 인서트, 높은 사출 압력 하에서 게이트 고장을 방지하기 위해 강화된 플랜지의 잠수함 게이트를 활용하여 연중무휴 연속 생산을 위해 제작되었습니다.

60L/80L/100L/120L 뚜껑 부착형 산업용 용기, 지게차 출입용 중부하 팔레트 박스부터 정전기 방지 회전율 박스(ESD 안전)까지, 우리는 강철 절단 전에 전체 DFM 검토 및 Moldflow 구조 분석을 제공합니다.

플라스틱 사출 보관함 금형 사양:

다음 플라스틱 보관함 금형 프로젝트를 더욱 밝게 만들어 보세요!

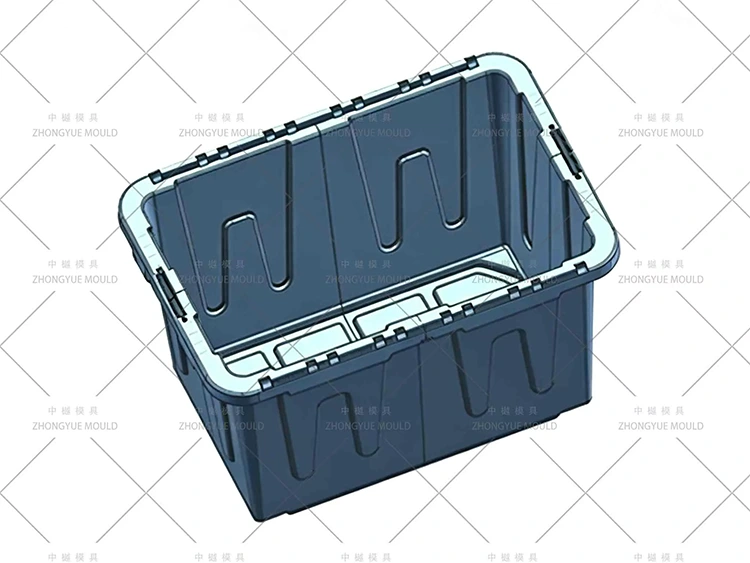

헤비 듀티 보관함 금형을 정의하는 것은 무엇입니까?

견고한 박스에 대한 주요 금형 엔지니어링 하이라이트

강화된 립 및 포크 포켓 디자인 - 대규모 내부/외부 립과 포크 포켓에는 복잡한 코어 당김이 필요합니다. 높은 체결력과 마모성 유리 섬유 마모를 견딜 수 있도록 포크 포켓 슬라이드에 H13(2344 ESR) 경화강을 사용합니다.

두꺼운 벽 냉각 전략 - 두꺼운 부분(3~4.5mm)에는 주기 시간을 제어하기 위해 적극적인 냉각이 필요합니다. 가장 두꺼운 부분에서 먼저 열을 추출하기 위해 리브 교차점과 하단 반경에 이중 절연 회로 + BeCu(MOLDMAX™) 인서트를 구현합니다.

내마모성 강철 선택 - 유리 섬유 강화 PP는 마모성이 높습니다. H13(HRC 48-52 질화 표면)은 코어, 슬라이드 및 마모 플레이트에 필수입니다. 광택성과 강도를 위한 718H(HRC 33-38) 또는 2738HH의 캐비티.

고압 게이팅 및 충진 - 벽이 두꺼운 고점도 재료에는 높은 사출 압력이 필요합니다. 강화 플랜지에 대형 해저 게이트를 사용하거나 핫 팁 게이트(YUDO/SYNVENTIVE)를 사용하여 게이트 흔적 오류 없이 팩아웃을 보장합니다.

구조적 DFM 및 금형 흐름 분석 - 두꺼운 벽으로 둘러싸인 상자가 하중을 받고 완벽하게 쌓이도록 채우기, 보압, 냉각 및 변형을 시뮬레이션합니다. 리브 두께는 벽 두께의 60~70%로 최적화되어 눈에 보이는 표면의 싱크 마크를 방지합니다.

정전기 방지(ESD) 옵션 — 전자/자동차용으로 탄소 함유 PP(ESD 안전)를 사용하도록 금형을 설계하여 재료 흐름으로 인해 탄 자국이 발생하지 않도록 합니다(뛰어난 환기 필요).

헤비 듀티 스토리지 박스 몰드의 응용

산업	적용 및 금형 요구 사항
자동차 물류	금속/플라스틱 부품용 회전 상자; ESD 안전 소재; 강화된 모서리; AGV 호환성을 위한 정확한 치수
화학 및 원자재	산/알칼리 저항성 PP; 두꺼운 벽; 밀봉된 뚜껑; 종종 돌리/베이스와 통합됨
창고 및 유통	뚜껑이 부착된 용기(ALC); 높은 적재 하중; 포크 포켓; 라벨 영역

제조 및 검증 프로세스

구조적 DFM 및 Moldflow 분석— 벽 두께(2.5~4.5mm), 리브 레이아웃, 포크 포켓 슬라이드 이동 및 게이팅을 검토합니다. Moldflow를 실행하여 냉각 시간(두꺼운 벽에 중요) 및 변형을 예측합니다.

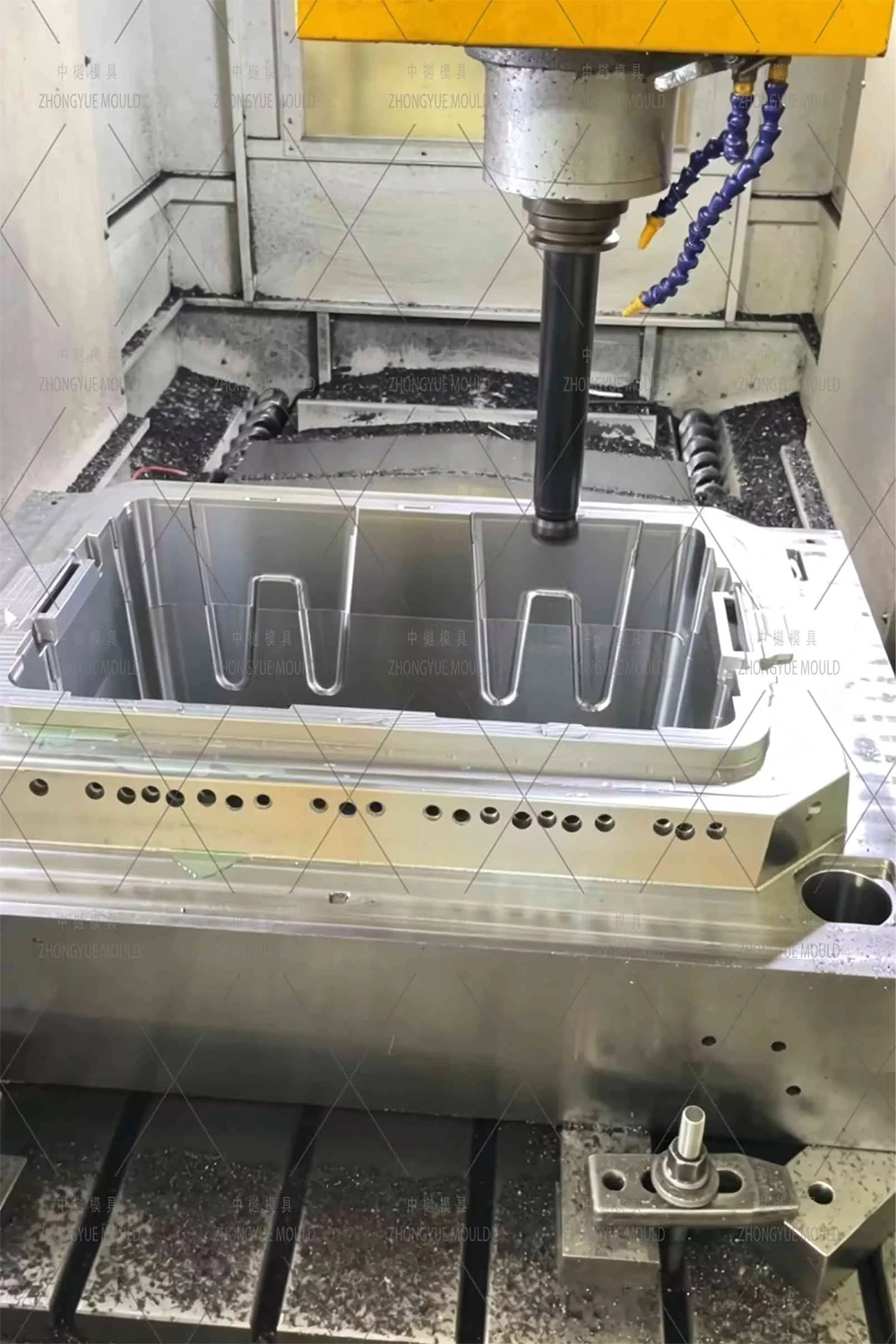

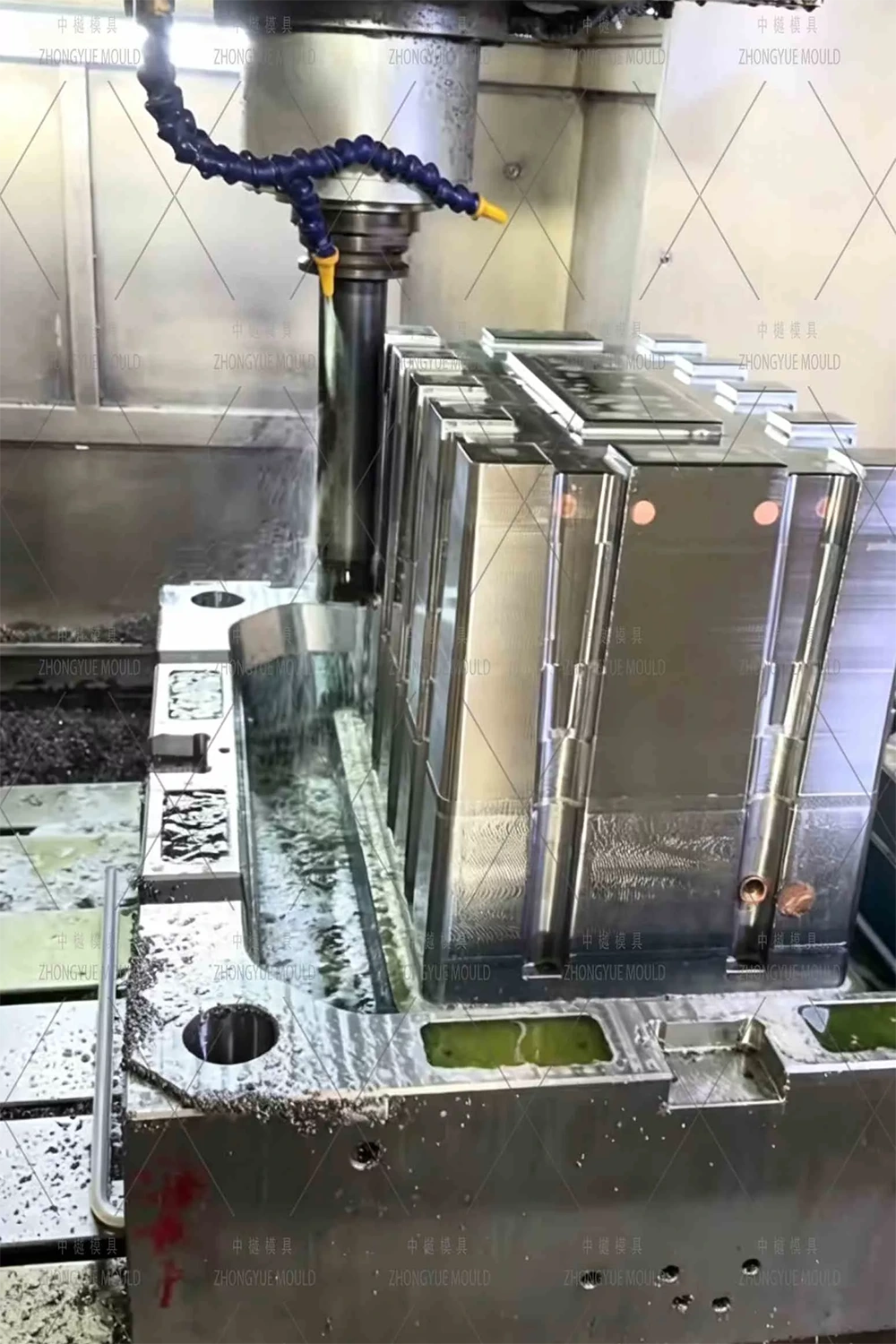

경화강 가공— 거친 CNC, 냉각을 위한 심공 드릴링, H13 슬라이드 경화(질화), 분할 표면의 정밀 연삭.

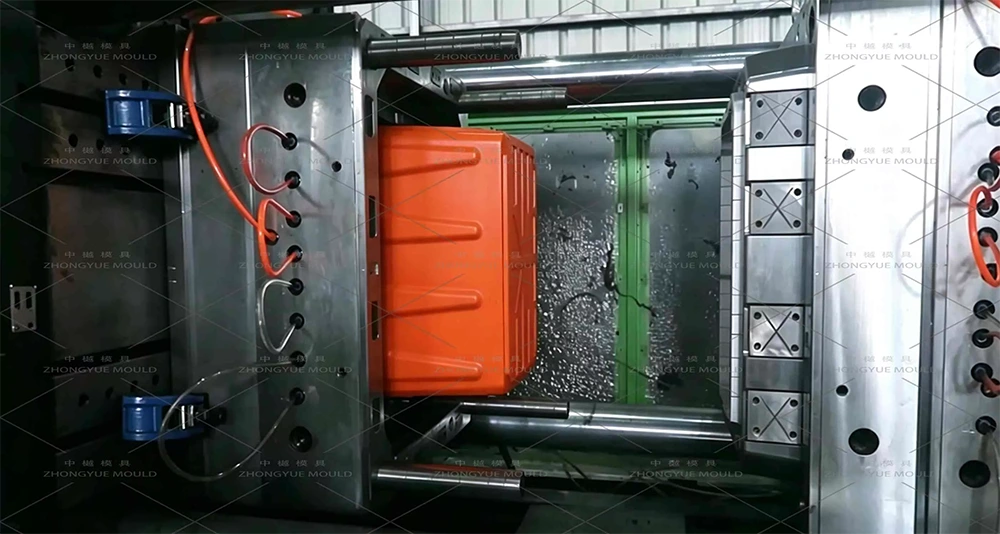

조립 및 고압 테스트— H13 슬라이드를 장착하고 BeCu 인서트를 설치하고 조립합니다. 실제 PP+GF 재료(대체 재료 아님)를 사용하여 T1 시험을 실행하십시오. 싱크, 워프, 적층 테스트(부하 시뮬레이션)에 대한 확인란을 선택합니다.

품질 보증— 중요한 치수(포크 포켓 너비, 스태킹 립 평탄도)에 대한 CMM 검사. 시험 영상과 샘플 부품을 제공합니다.

배송 및 지원— 견고한 포장, 사용 설명서, 예비 부품 키트(H13 슬라이드 스프링, 이젝터 핀, 교체용 BeCu 인서트).

중장비 금형에 ZHONGYUE MOLD를 선택하는 이유는 무엇입니까?

산업용 금형 전문 지식— 우리는 생활용품뿐만 아니라 자동차 부품, 실외용 쓰레기통(240L), 무거운 상자용 금형도 제작합니다.

경화강 및 내마모성— 마모가 심한 부분에 대해 H13 질화 강철을 업그레이드가 아닌 표준으로 지정합니다.

고급 냉각 설계— BeCu는 두꺼운 리브에 삽입되어 벽이 두꺼운 부품의 사이클 시간을 최소화합니다.

엄격한 QC 및 실제 재료 시험— 금형이 실제 생산 조건에서 작동하는지 확인하기 위해 지정된 PP+GF 재료로 테스트합니다.

글로벌 수출 경험— 유럽의 물류 선두업체와 북미의 자동차 Tier-1 공급업체에 금형을 공급했습니다.

자주 묻는 질문 - 헤비 듀티 스토리지 박스 몰드

Q: 견고한 박스 금형에 P20 강철을 사용할 수 있습니까?

A: 특히 유리 섬유 소재를 사용하는 견고한 산업용 용기에는 P20을 사용하지 않는 것이 좋습니다. P20(HRC 28-33)은 코어와 슬라이드에서 빠르게 마모됩니다. H13(HRC 48-52 질화)은 장수명을 위해 필수입니다.

Q: 100L 대용량 상자의 사이클 시간은 얼마나 됩니까?

A: 두꺼운 벽(3~4mm)으로 인해 냉각 시간이 중요합니다. 벽 두께와 냉각 효율성(BeCu 사용량)에 따라 45~70초가 소요될 수 있습니다. 우리는 이를 Moldflow에서 최적화합니다.

Q: 돌리/베이스, 뚜껑도 제작하시나요?

답: 그렇습니다. 우리는 일반적으로 냉각 및 사이클 시간을 독립적으로 최적화하기 위해 용기 본체(1×1), 부착된 뚜껑(2×2 또는 4×1 캐비티) 및 돌리/베이스(1×1)를 별도의 금형으로 인용합니다.

Q: 정전기 방지(ESD) 요구 사항은 어떻습니까?

A: 우리는 탄소 충전 PP(ESD 소재)용 금형을 설계합니다. 이를 위해서는 탄소 함량으로 인한 화상 자국을 방지하기 위해 우수한 통풍(다공성 강철 인서트, 깊은 통풍구)이 필요합니다.

Q: 견적을 위해 어떤 정보가 필요합니까?

A: 빈의 2D/3D 파일(STP/IGS), 재료 사양(PP+GF% 또는 Copo PP), 필요한 금형 수명(샷) 및 사출기 사양(타이바 간격, 압반 크기).

헤비 듀티 스토리지 박스 몰드에 대한 견적 요청

튼튼한 보관 상자 2D/3D 도면 및 재료 사양을 보내주세요. ZHONGYUE MOLD는 24~48시간 이내에 무료 구조 DFM 검토 + Moldflow 냉각 분석 + 공식 견적을 제공합니다.

산업용 등급 보관함 / 회전율 상자 사출 금형 프로젝트를 시작하려면 지금 문의하십시오!
