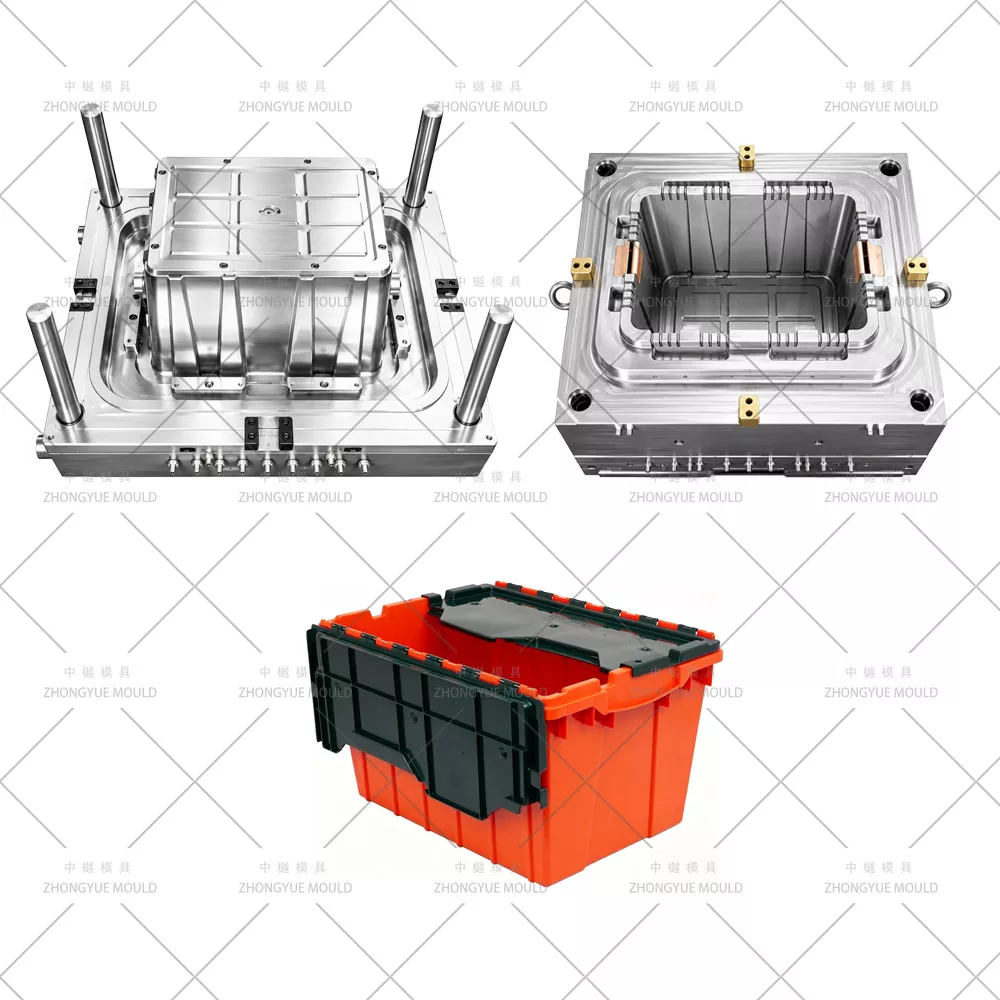

뚜껑 몰드가 부착된 중첩형 쌓을 수 있는 상자

뚜껑 금형이 부착된 중첩형 스택형 보관 상자 – 유로 크기 부착 뚜껑 컨테이너/네스터블 토트 사출 금형 제조업체

ZHONGYUE MOLD는 뚜껑이 부착된 중첩형 상자/일체형 경첩 뚜껑이 있는 일체형 PP 네스터블 토트(유로 부착 뚜껑 컨테이너, 21L / 46L / 56L / 67L – 400×300mm 및 600×400mm 발자국)를 글로벌 물류 제공업체, 제약 유통업체, 전자 상거래 이행 센터에 공급하는 전문 중국 사출 금형 제조업체입니다. 및 3PL 창고 운영자.

별도의 본체 보관 상자 + 느슨한 뚜껑과 달리 이 제품은 상자 본체, 뚜껑(단일 플랩 또는 이중 플랩 "악어" 뚜껑) 및 이를 연결하는 얇은 PP 일체형 리빙 힌지(0.25–0.4mm 웹) 등 단일 플라스틱 부품으로 ONE Shot으로 성형됩니다. 측벽에는 중첩 테이퍼(측면당 1.5–3°)가 있으므로 빈 토트가 깊게 중첩됩니다. 중첩 높이 75–90mm 대 전체 높이 220–365mm로 빈 반환 볼륨이 60–75% 절약됩니다. 많은 버전에는 변조 방지 밀봉 구멍, 4면 라벨 홀더 및 인체공학적 손잡이가 포함되어 있습니다.

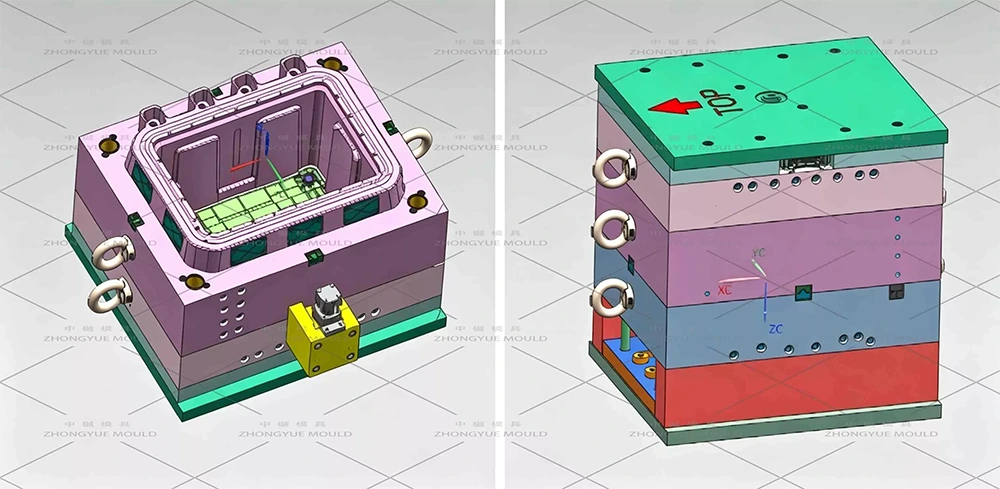

당사의 금형은 본체+뚜껑+힌지를 함께 생성하는 단일 캐비티(1×1)(별도의 2캐비티 예비 뚜껑 금형 인용), 힌지 구역의 BeCu 인서트 냉각(PP 연성 및 힌지 수명을 보존하기 위한 조절된 흐름), 중앙 코어 배플, 뚜껑 내부 플랜지의 숨겨진 잠수함 게이트, 중첩 간섭 여유 공간(10 높이 중첩 시 측면당 ≥1.5mm) 및 아래 상자 뚜껑과의 스태킹 립 맞물림을 검증하는 전체 DFM을 갖추고 있습니다.

뚜껑이 부착된 21L 400×300mm 중첩 토트, 46L/56L/67L 600×400mm 유로 부착 뚜껑 용기(바닥이 평평한 컨베이어 사용 가능)부터 스트랩/스트랩 슬롯이 있는 악어 이중 플랩 뚜껑까지 강철 절단 전에 DFM 검토 및 Moldflow 냉각/뒤틀림 분석을 제공합니다.

플라스틱 사출 보관함 금형 사양:

다음 플라스틱 보관함 금형 프로젝트를 더욱 밝게 만들어 보세요!

뚜껑이 부착된 중첩형 적층형 상자란 무엇입니까?

뚜껑이 부착된 중첩형 쌓을 수 있는 상자(뚜껑 부착 용기라고도 함)– ALC / Nest & Stack Tote)는 상자 + 뚜껑 + 일체형 리빙 힌지를 동시에 형성하는 단일 캐비티 금형에서 순수 PP(최상의 힌지 피로 수명을 위한 MFR 8–12 g/10분, 힌지가 아닌 영역에 허용되는 MFR 12–18)를 사출 성형합니다.

주요 식별자와 이전 기사:

네스팅 테이퍼— 측벽은 내부 및 외부로 점점 가늘어집니다(1.5~3°/측면). 빈 상자가 서로 안으로 미끄러져 들어갑니다. 중첩 높이는 일반적으로 75~90mm(21L~67L 범위)입니다.

부착형/일체형 힌지— 얇은 PP 웹(0.25~0.4mm) 광택 처리 및 반경 처리; 올바른 MFR PP 및 금형 온도 프로파일을 사용할 경우 백색 응력 균열 없이 50,000회 이상의 개방/폐쇄 사이클을 견딥니다.

유로 풋프린트 호환성— EU 팔레트에 쌓을 수 있는 600×400mm(46L–67L) 또는 400×300mm(21L)(1200×800mm는 2×3 네스트에 적합) 컨베이어/벨트 이동을 위한 평평한 베이스.

변조 방지 구멍 + 라벨 홀더— 일회용 씰 및 4면 오목 라벨 명판을 위한 구멍이 뚫려 있습니다.

단일 몰드 샷 = 본체 + 뚜껑 + 힌지- 잃어버릴 염려가 있는 느슨한 뚜껑이 없습니다. 선택적인 별도의 예비 뚜껑 금형이 인용되었습니다.

주요 금형 엔지니어링 하이라이트(Nesting ALC 버전)

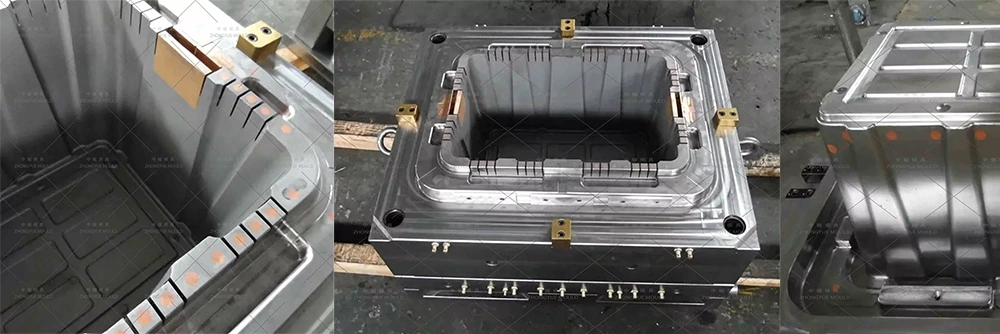

일체형 리빙 힌지 존 - 웹 박화 및 BeCu 조절 냉각

국부적으로 0.25~0.4mm(PP MFR 8~12의 경우 일반적으로 0.3mm)로 얇아진 캐비티 힌지 웹, 양면 R0.15~0.25mm 혼합 반경, 경면/고광택 광택(SPI A2/B1). 힌지 영역의 BeCu 인서트는 PP 분자 방향 및 접힘 내구성(50,000회 이상 주기)을 유지하기 위해 ΔT 5~6℃(과냉각되지 않음!)를 실행합니다. 과냉각 → 힌지가 부서지기 쉽습니다. 과냉각 → 경첩 근처의 뚜껑/상자에 가라앉음.

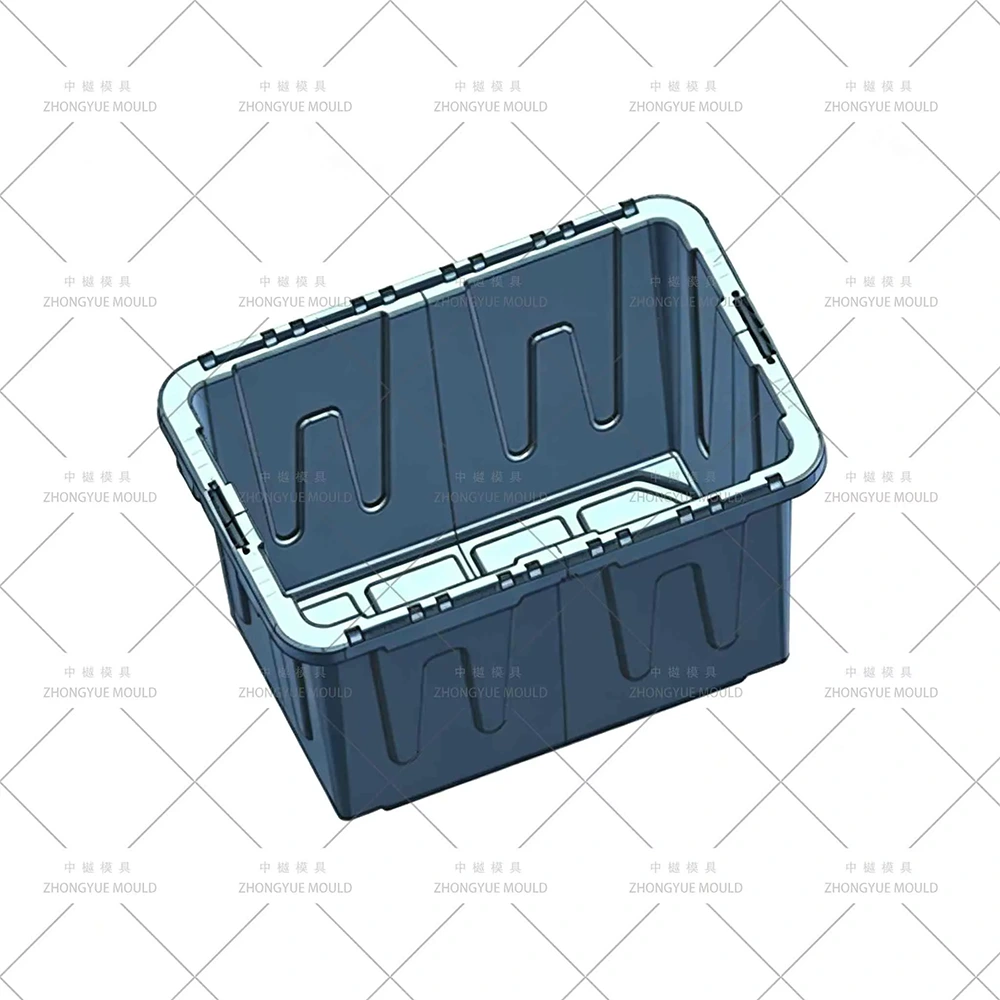

네스팅 테이퍼 및 간섭 DFM — 3D 네스팅 스택 시뮬레이션

측벽 구배 1.5–3°/측면(내포 시 벽 두께를 일정하게 유지하기 위해 ID 및 OD가 동일한 테이퍼). 중첩된 벽과 베이스 돌출부(리브, 스태킹 립) 사이의 최소 간격 ≥1.5mm(rec. 2mm)를 확인하기 위해 3D로 10~12개의 중첩된 빈 공간을 시뮬레이션합니다. 대상: 중첩 높이 80mm 이하(600×400 시리즈) 또는 75mm 이하(400×300 시리즈).

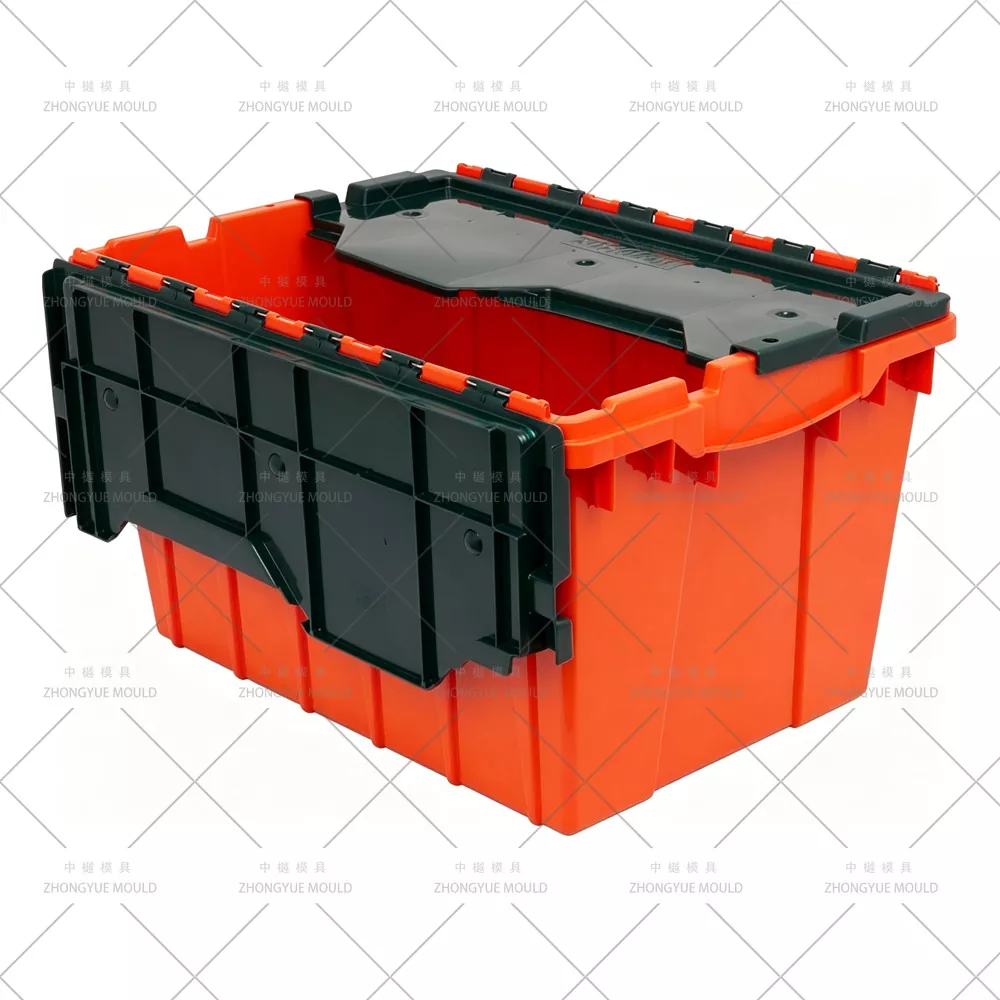

악어 뚜껑(이중 플랩) 또는 단일 플랩 디자인

이중 플랩("악어") 뚜껑이 중앙에서 맞물리고 상자 상단 립과 맞물립니다. 중앙 분할 리브 디테일이 필요하며 때로는 언더컷 래치 프로파일을 위한 작은 느슨한 인서트가 필요합니다. 3D 어셈블리에서 확인됩니다. 단일 플랩 버전은 더 간단하고 동일한 금형 스타일입니다.

스태킹 립 인게이지먼트 DFM

상단 플랜지에는 풀 스택 시 아래 상자의 뚜껑 상단과 맞물리는 오목한 스택 선반이 있습니다. 우리는 DFM에서 스태킹 립 평탄도 ±0.3mm 및 뚜껑 상단 오목 치수와 테두리 아래 상자를 검증합니다.

뚜껑 내부 플랜지에 숨겨진 서브 게이트 / 박스 상단 내부 플랜지

내부 비가시면의 Ø1.2–1.8mm 잠수함 게이트 전단; 힌지 웹을 통해 게이트를 통과하지 마십시오(방향이 약해지거나 화상을 입을 수 있음). 옷을 입은 흔적; 외부 표면에는 눈에 띄는 게이트 표시가 없습니다.

냉각 — 중앙 배플 + BeCu 힌지 + BeCu 하단 반경

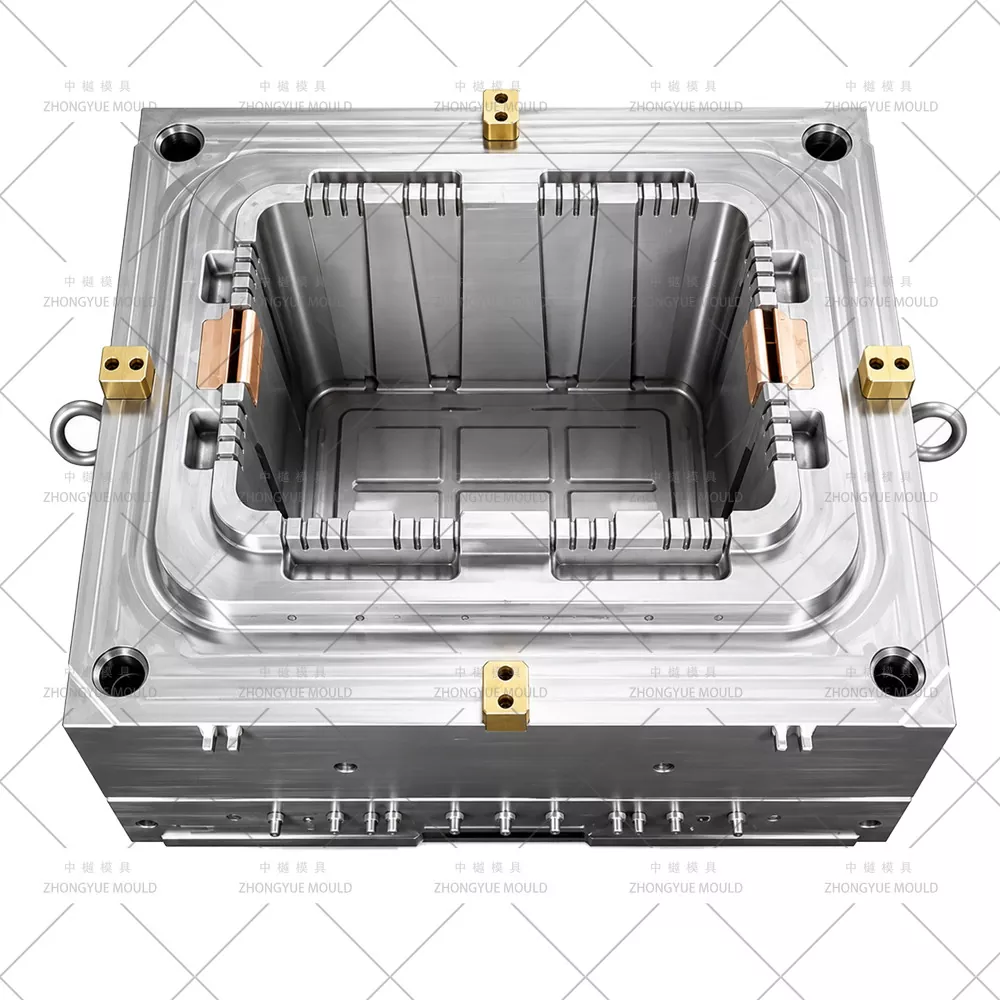

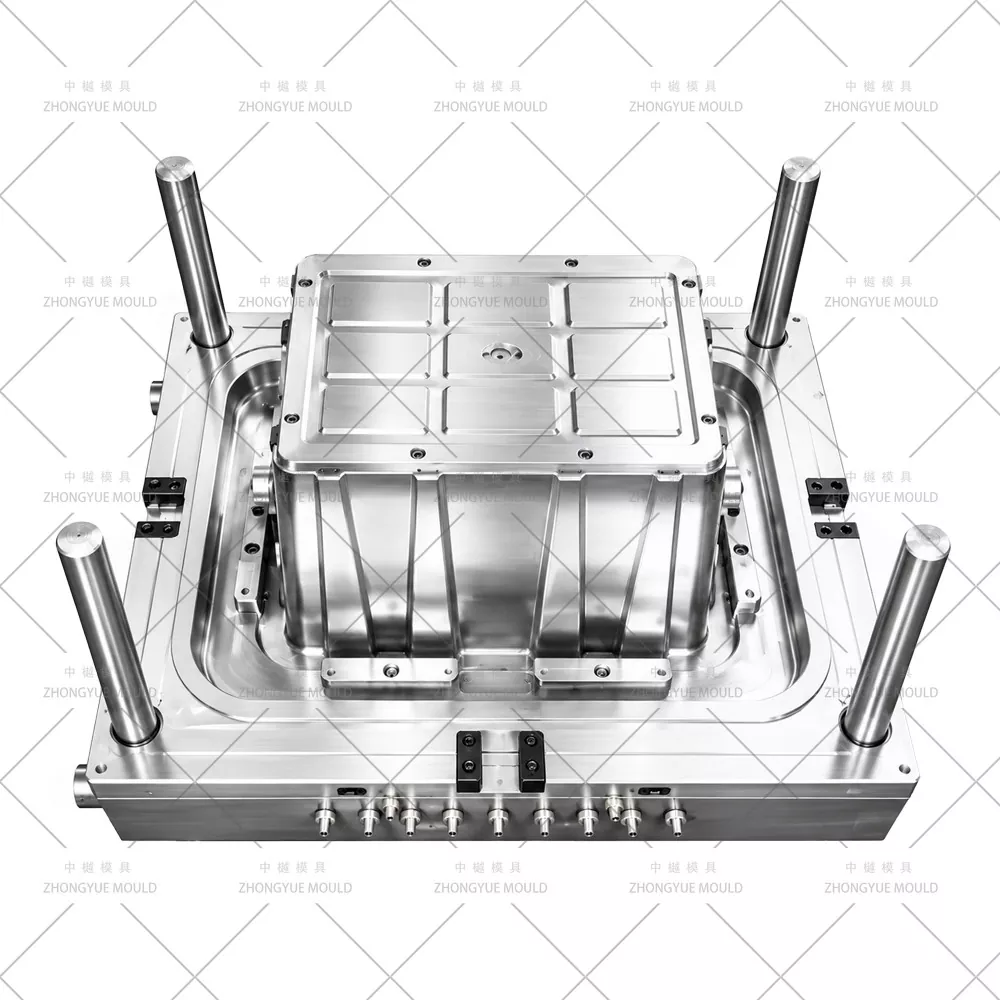

코어: Ø10–12mm 배플; 캐비티 바닥 반경: BeCu 인서트; 힌지 영역: 적절한 물 흐름을 갖춘 BeCu 인서트. 2~3개의 절연 회로; ΔT 입구-출구 ≤4℃(코어), 5-6℃(힌지 구역 허용).

탬퍼 구멍 및 라벨 홀더 디테일링

보안 씰용으로 성형된 Ø4~5mm 관통 구멍(구멍); 드래프트 ≥2°의 오목한 80×40mm 라벨 명판(4면). 날카로운 모서리 없음 - 라벨이 벗겨지거나 손가락이 잘리는 것을 방지하기 위해 반경 ≥0.5mm.

인체공학적 손잡이/밀폐형 손잡이

넉넉한 반경(R3~5mm) 및 모깎기 모서리가 있는 관통 구멍 - 응력 집중을 위해 DFM 검사를 거쳤습니다. 선택적 폐쇄형 핸들 루프(사소한 언더컷 추가 - 느슨한 인서트 또는 얕은 슬라이드가 있는 경우).

뚜껑이 부착된 중첩형 적층형 상자(ALC)의 응용

당사의 제조 및 검증 프로세스(Nesting ALC Mold)

중첩 DFM 및 힌지 피로 검토— 벽 두께(일반 1.8~2.8mm), 반경이 있는 힌지 웹 0.25~0.4mm, 네스팅 테이퍼 1.5~3°/측면, 탬퍼 구멍 Ø, 라벨 홀더 홈을 분석합니다. 3D 네스팅 간섭 검사(10-높이 네스트) 및 Moldflow 냉각/변형을 실행합니다. 힌지 수명을 위해서는 PP MFR 8-12를 권장합니다. 무료 DFM 보고서.

강철 및 힌지 영역 준비— P20/718H를 선택합니다. 네트 모양으로 사전 가공된 BeCu 인서트(MOLDMAX™)를 주문합니다. 악어 래치 언더컷이 있는 경우 H13 질화 미니 인서트를 준비합니다.

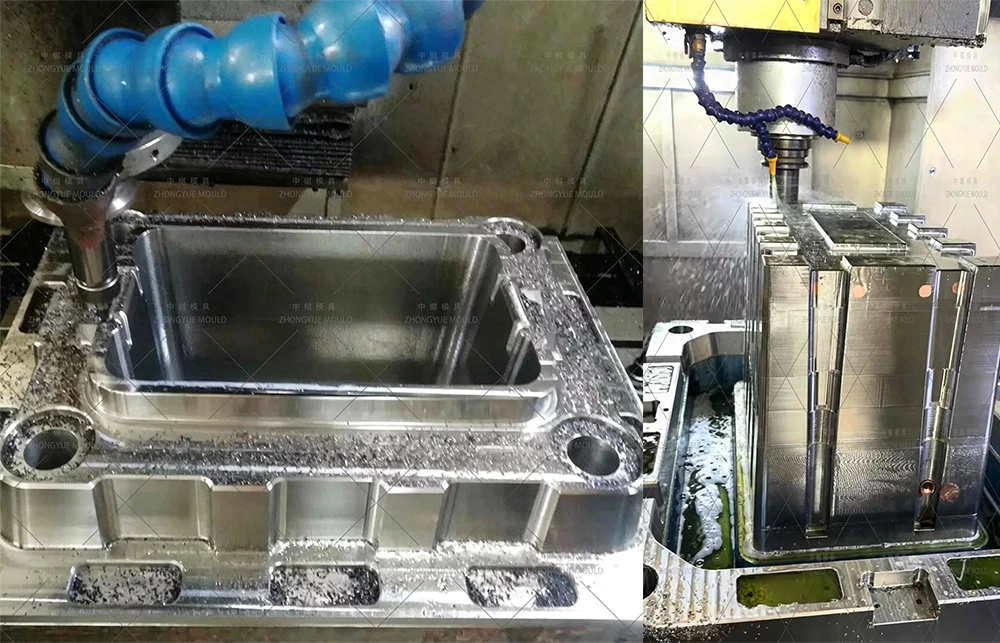

정밀 가공— 고속 CNC 황삭/마감 캐비티 및 코어; 심공 배플 드릴링; 열 접촉 검증 기능이 있는 손에 꼭 맞는 BeCu 힌지 인서트; 광택 힌지 웹 SPI A2/B1; 기계 라벨 플라크 홈 및 변조 구멍 관통 구멍.

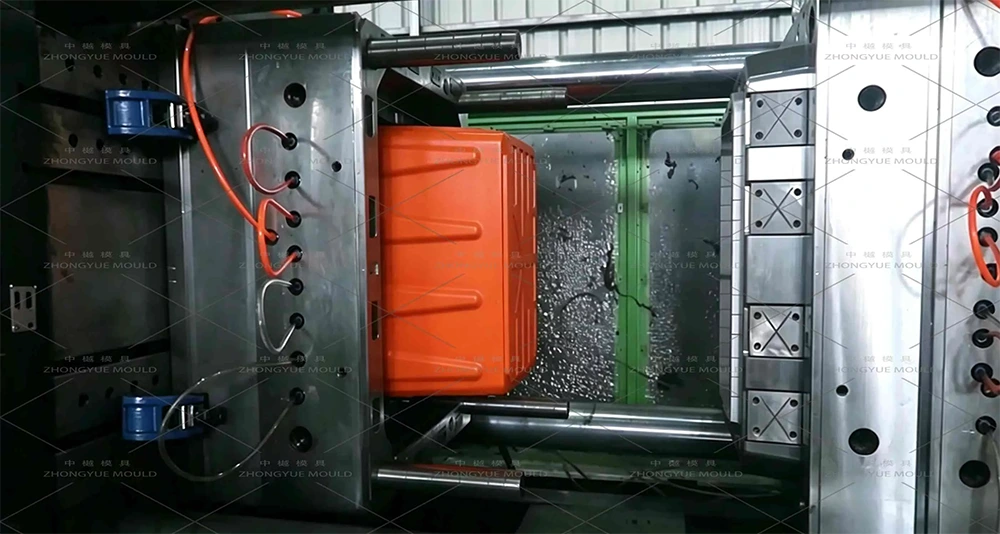

조립 및 T1 평가판— 지정된 PP(귀하의 사양에 따른 MFR)를 사용하여 사내 컴퓨터에서 실행합니다. 전체 조립 샘플을 생산합니다. 힌지 접힘 테스트(수동/기계적 50k+ 목표) 수행, 중첩 높이 확인(600×400의 경우 목표 ≤80mm), 아래 샘플에 립 핏 스태킹, 게이트 흔적 품질. 평가판 비디오 + 샘플 + CMM 보고서를 제공합니다.

수정 및 최종 승인— 필요한 경우 냉각 흐름/환기를 조정합니다. 금형 설명서, 예비 부품(이젝터 핀, BeCu 인서트, 소모품으로 사용 가능), 강철 인증서가 포함된 훈증 없는 견고한 케이스에 담겨 배송됩니다.

판매 후 지원— 1년 보증(인공 제작 아님), 무료 예비 부품, 재환기/BeCu 삽입 교체를 위한 원격 안내.

중첩 ALC 금형에 ZHONGYUE MOLD를 선택하는 이유는 무엇입니까?

유로컨테이너 금형체험— 21L/46L/56L/67L 600×400 및 400×300 중첩 ALC 금형이 자체 제작되었습니다. 악어 뚜껑 및 단일 플랩 형상에 익숙함

중첩 간섭 DFM + 힌지 피로 컨설팅— 3D로 10개의 높이 배열을 시뮬레이션하고, 스태킹 립 결합을 확인하고, 50,000개 이상의 접기 수명에 대해 PP MFR(8–12) 및 힌지 웹 두께를 조언합니다.

BeCu 힌지존 전문성— PP 연성을 보존하기 위한 적절한 냉각(과냉되지 않음); 피팅 중 열 접촉 확인

엄격한 QC 및 투명한 진행— 주간 가공 사진, 배송 전 T1 샘플 승인(중첩 높이 확인 + 힌지 접힘 테스트)

수출 경험— 금형은 유럽(EN 840 설치 공간 호환 논의), 북미 및 남미, SEA, 중동으로 배송됩니다.

1년 보증 + 교체 가능한 BeCu 힌지 인서트 공급장치

자주 묻는 질문(FAQ) - 뚜껑 몰드가 부착된 중첩형 상자

Q: 최고의 힌지 수명을 위해 어떤 PP MFR을 권장합니까?

A: MFR 8~12g/10분(공중합체 PP)은 일체형 힌지에 이상적입니다. 접힘 내구성(백색 응력 균열 없이 50,000회 이상 주기)을 유지합니다. MFR 12-18을 사용할 수 있지만 힌지 수명이 단축됩니다. MFR >20은 힌지 영역에 권장되지 않습니다.

Q: 중첩하면 공간이 얼마나 절약되나요?

A: 일반적인 중첩 높이 = 75~90mm(전체 높이 220~365mm 대비) → 비어 있는 경우 부피가 60~75% 감소합니다. 우리는 쐐기 없는 ≥1.5mm(목표 2mm) 간격을 보장하기 위해 3D 중첩 시뮬레이션(10-12개의 상자 중첩)을 설계 및 검증합니다.

질문: 악어(이중 덮개) 뚜껑과 단일 덮개 — 곰팡이 차이가 있나요?

A: 둘 다 Body+Lid+Hinge를 생성하는 동일한 1×1 캐비티를 사용합니다. 악어 뚜껑에는 중앙 분할 리브가 있고 때로는 래치 언더컷을 위한 작은 느슨한 인서트 또는 얕은 슬라이드가 있습니다. 이를 DFM에 포함합니다. 기능적으로 악어 뚜껑은 중앙에서 연동되어 실수로 열리는 것을 더 잘 방지합니다.

Q: 변조 방지 씰 구멍과 라벨 홀더를 추가할 수 있나요?

A: 예 — 대부분의 ALC 금형 표준: 일회용 씰용 구멍 Ø4~5mm 및 4면 오목 라벨 플라크(~80×40mm)가 추가 비용 없이 캐비티 디자인에 포함됩니다(맞춤 크기를 요청하지 않는 한).

Q: 견적을 받으려면 무엇이 필요합니까?

A: 2D 도면(PDF/DWG) + 3D 모델(STP/IGS/X_T) 또는 희미한 부분이 있는 선명한 사진(L×W×전체 H, 중첩된 H, 볼륨, 벽 두께, 힌지 웹 세부 정보(알려진 경우)). 사용할 PP 등급(MFR), 연간 수량, 설치 공간 표준(400×300 또는 600×400), 뚜껑 유형(단일 플랩/악어)을 알려주십시오.

뚜껑 몰드가 부착된 중첩형 쌓을 수 있는 상자에 대한 견적 요청

Nesting ALC 2D 도면 + 3D 모델(또는 세부 치수가 포함된 샘플 사진: 외부/내부 L×W×H, 중첩 높이, 벽 두께, 지정된 경우 힌지 웹) 및 프로젝트 요구 사항을 보내십시오. 사용할 PP MFR 및 뚜껑 스타일을 알려주세요. ZHONGYUE MOLD는 근무 시간 24~48시간 이내에 무료 중첩 간섭 DFM + 힌지 피로 설명 + Moldflow 냉각 요약 + 공식 견적을 제공합니다.

유로 크기 Nestable 부착 뚜껑 컨테이너/Nesting Stackable Tote 사출 금형 프로젝트를 시작하려면 지금 문의하세요!
