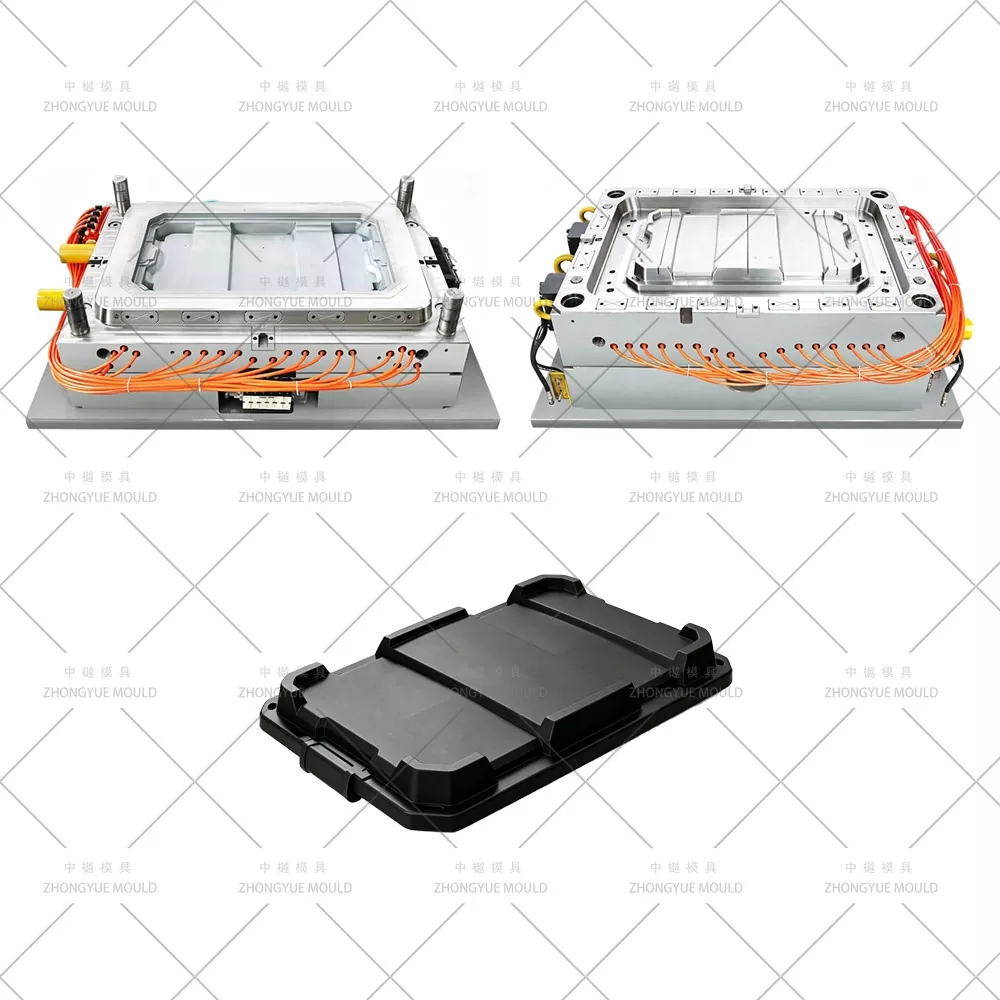

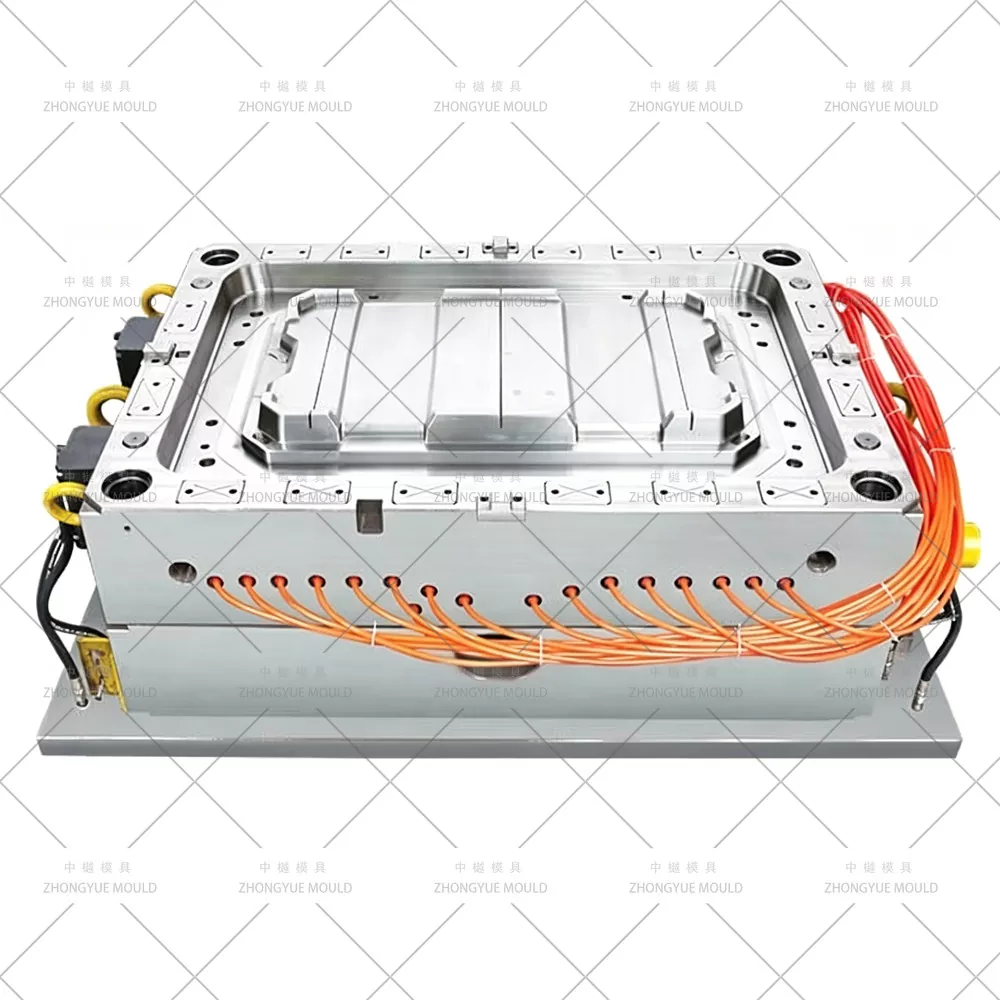

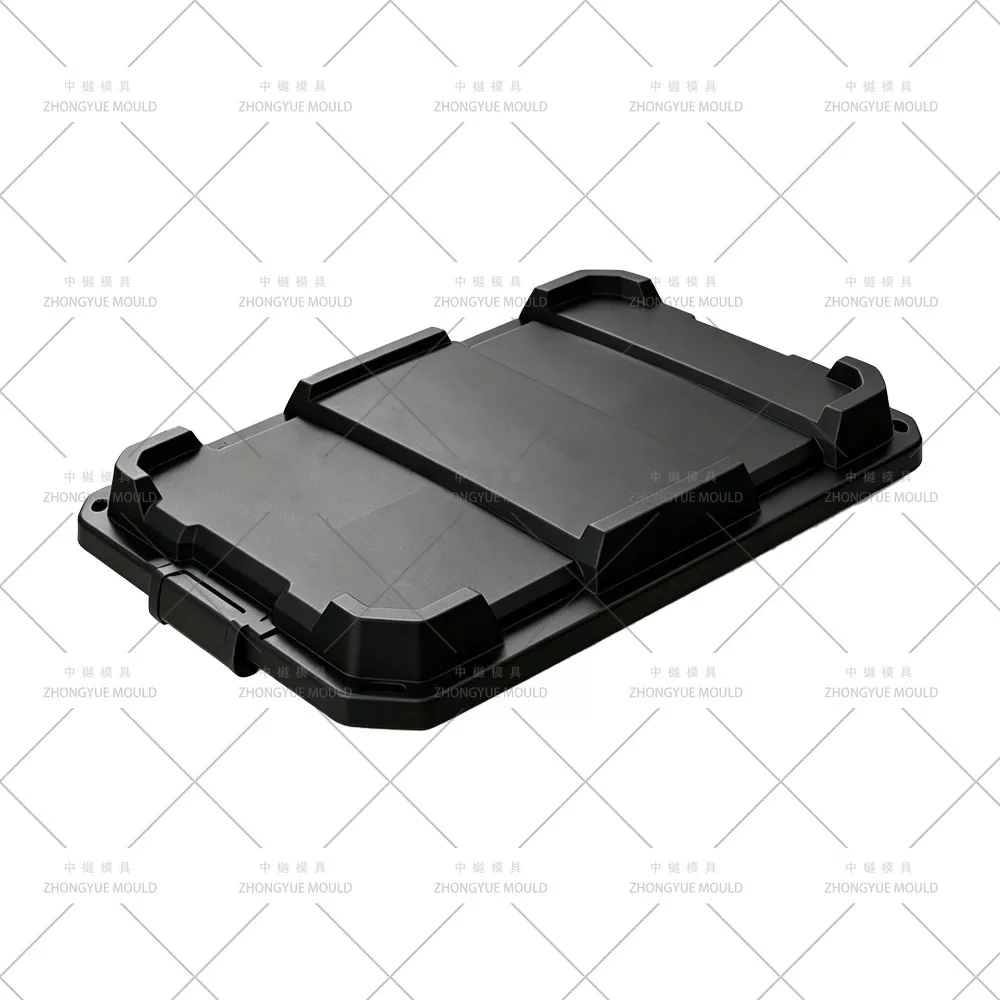

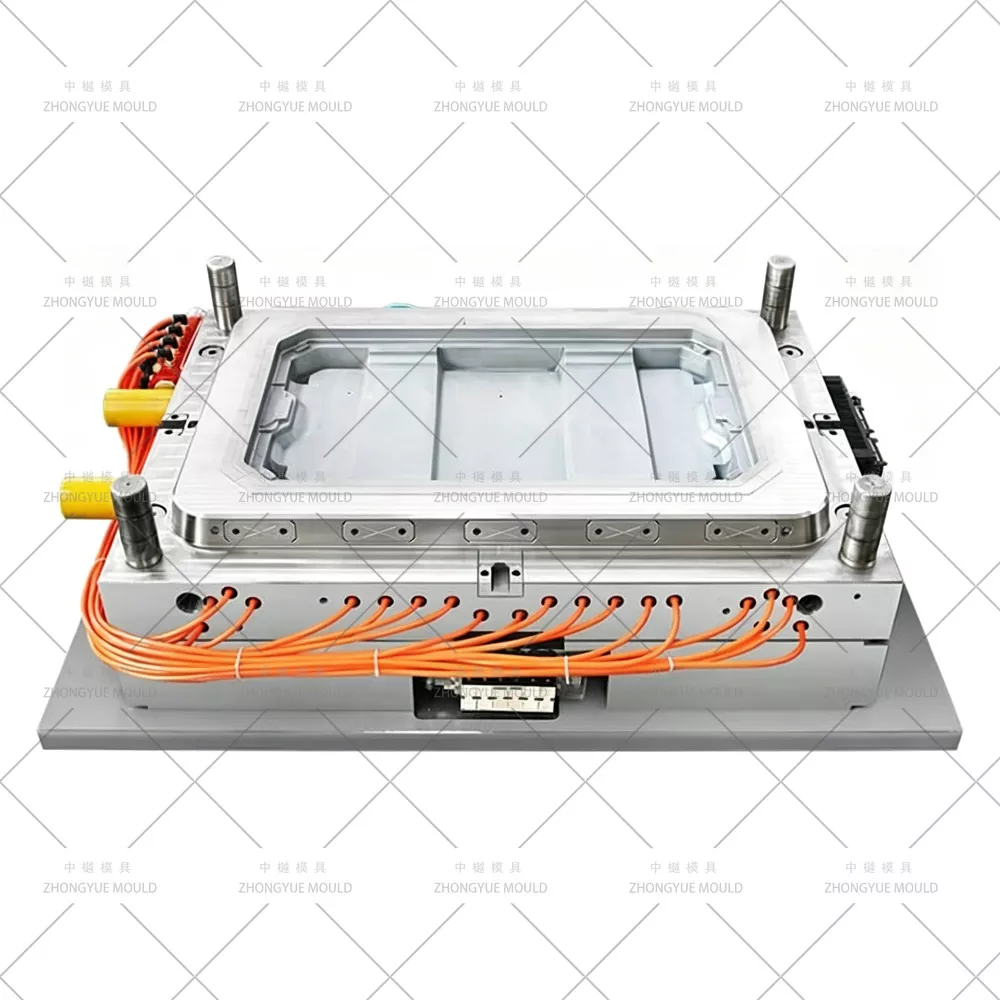

ZHONGYUE MOLD는 전 세계 가정용품 도매업체, 슈퍼마켓 및 개인 상표 브랜드에 50L 보관 상자 뚜껑 금형/플라스틱 50L 보관 용기 뚜껑 사출 금형(스냅핏 또는 힌지 박스 커버)을 공급하는 전문 중국 사출 금형 제조업체입니다. 50L 보관 상자 뚜껑은 부드러운 새틴 광택 외부 표면(SPI B1/B2)과 상자 상단 플랜지에 맞물리는 내부 스냅핏 리브가 있는 PP(MFR 8-15g/10분, 본체와 색상 일치 또는 프리미엄 라인의 경우 투명 PS/ABS)로 성형된 얕은 끌기 구성 요소(일반적으로 깊이 30-70mm)입니다. 당사의 뚜껑 금형은 일반적으로 50L 상자 본체(1×1)의 느린 주기 균형을 맞추기 위해 2-캐비티 또는 4-캐비티(윤곽형 뚜껑의 경우 2×1, 2×2 또는 1+1 L+R)로 설계됩니다. 기능에는 내부 림의 숨겨진 잠수함 게이트, 스냅 클립 언더컷을 위한 마이크로 앵글 리프터 또는 얕은 슬라이드, 실리콘 씰 홈 옵션, 뚜껑과 본체 사이의 간격(0.2~0.4mm)에 대한 DFM 검증이 포함됩니다.
스냅온 보관 상자 뚜껑(불투명 PP 색상 일치), 투명한 보기 창 뚜껑(PS/ABS 삽입 또는 별도의 투명 뚜껑 몰드)부터 방진 보관을 위한 개스킷 홈 뚜껑에 이르기까지 강철 절단 전에 전체 DFM 검토를 제공합니다.
|
목 |
사양/옵션 |
|
|
금형명 |
50L 플라스틱 보관 상자 뚜껑(커버/상단 캡) 사출 금형 |
|
|
캐비티 및 코어 스틸 |
캐비티: P20(사전경질 HRC 28-33) 표준; 고광택 구역의 경우 718H(HRC 33–38) 또는 S136(HRC 48–52) 옵션; 코어: P20 / 718H; 마이크로 리프터/슬라이드: H13(2344 ESR) 질화 또는 SKD61 |
|
|
금형 유형 |
2플레이트 개폐 + 1-2개의 마이크로 각진 리프터 또는 스냅 클립 언더컷용 얕은 슬라이드 |
|
|
몰드베이스 |
LKM / DME / HASCO / 자체 설계 (일반 350×400mm – 500×550mm, 무게 0.5–1.2T) |
|
|
충치 |
1×1 본체 출력과 일치하는 2×1, 2×2, 4×1 표준; 맞춤형 모양의 뚜껑에 1×1 사용 가능 |
|
|
러너 시스템 |
콜드 러너(Y-브랜치 밸런스) 표준; 단일 캐비티 투명 뚜껑용 핫 팁 옵션 |
|
|
게이트 유형 |
내부 플랜지의 잠수함(잠재) 게이트/보이지 않는 뒷면; 투명한 뚜껑을 위한 팬 게이트 대안 |
|
|
방출 |
이젝터 핀은 대칭적으로 배치됩니다. 얕은 드로우 → 단순한 핀이면 충분합니다. 선택적 조기 꺼내기 미사용 |
|
|
냉각 |
배플 Ø6~8mm + 주변 버블러; 절연 회로; ΔT ≤ 3℃ |
|
|
슬라이드/리프터 |
스냅핏 클립 언더컷용 마이크로 앵글 리프터 1~2개 또는 얕은 슬라이드(스트로크 3~10mm), 질화 H13/SKD61 |
|
|
표면 마감 |
캐비티: SPI B1/B2 새틴(표준 PP 뚜껑), SPI A2 고광택 옵션(투명/ABS 뚜껑용 S136 인서트); 코어: SPI B1; 로고: 변경 가능한 인서트 |
|
|
금형 수명 |
≥300,000발(P20 캐비티 + H13 리프터); ≥500,000발(718H) |
|
|
권장 성형 재료 |
PP(MFR 8–15, 본체 색상 일치, UV 안정화 옵션), GPPS(투명 뚜껑), ABS(광택 뚜껑); 요청당 마스터배치 |
|
|
디자인 소프트웨어 |
UG NX, Pro/E, 솔리드웍스, AutoCAD |
|
|
공차 제어 |
±0.05mm 일반; 뚜껑에서 본체까지의 플랜지 안착 간격 0.2~0.4mm(박스 본체 치수로 확인됨) |
|
|
금형 재료 |
경도 |
금형 수명 |
|
P20 |
HRC 28-33 |
>300,000발의 탄 |
|
718 |
HRC 33-36 |
>500,000발의 탄 |
|
H13 |
HRC >43 |
>800,000발의 탄 |
|
2344 |
HRC >48 |
>800,000발의 탄 |
|
S136 |
HRC 48-52 |
>1,000,000발의 탄 |
다음 플라스틱 보관함 금형 프로젝트를 밝게 만드십시오!
출력 밸런스를 위한 멀티 캐비티(2×1, 2×2, 4×1)— 50L 상자 본체는 1×1(주기 ~25~40초)입니다. 뚜껑 주기가 더 빨라짐(~10~18초) → 2캐비티 또는 4캐비티 뚜껑 금형은 뚜껑을 과도하게 생산하지 않고 일일 처리량을 일치시킵니다. 러너 Y 분기형 및 DFM의 캐비티 충전 시간당 균형 유지.
스냅핏 클립 언더컷 - 마이크로 각진 리프터 또는 얕은 슬라이드— 1~2개의 소형 리프터(이동 거리 3~10mm) 또는 50L 박스 상단 플랜지에 맞물리는 얕은 각도의 슬라이드 인출형 스냅 클립; 마모를 위한 H13 질화 인서트; 3D 어셈블리에서 간섭을 확인했습니다.
PP뚜껑 수축보상(얕게 그리는 직사각형/원형)— PP 수축 ~1.2~1.8%; Moldflow 검증 수축에 따라 뚜껑 둘레/플랜지 시트가 약간 확대되었습니다. 뚜껑과 본체 사이의 간격은 0.2~0.4mm로 제어됩니다(박스 본체 도면/치수로 확인).
내부 플랜지/뒷면에 숨겨진 잠수함(잠재) 게이트— 외부 가시면에서는 보이지 않는 게이트 흔적; 멀티 캐비티용 콜드 러너 Y자형 표준; 단일 캐비티 투명 PS 프리미엄 뚜껑용 핫팁(열림) 옵션.
얇은 벽 냉각 및 짧은 주기— 배플 Ø6~8mm + 코어의 주변 버블러; 절연 회로; 일반적인 주기는 10~18초입니다. 얇은 부분의 화상을 방지하기 위한 0.01–0.015mm 분할선 통풍구.
표면 마감 - 새틴 광택 표준 / 고광택 옵션— 캐비티 SPI B1/B2 새틴(표준 PP 뚜껑); 투명/프리미엄 ABS 덮개용 SPI A2 고광택(S136 인서트) 옵션; 특별한 장식 버전으로 특별히 요청하지 않는 한 등나무/VDI 직조 에칭이 없습니다. 쉽게 릴리스할 수 있도록 코어 광택 SPI B1을 제공합니다.
옵션 실리콘 씰 홈 및 로고 삽입— 코어에 가공된 O-링 홈; 보이지 않는 내부 측면 또는 뒷면에 변경 가능한 로고 엠보싱/디보스 삽입.
프로젝트 시작 및 DFM 검토— 뚜껑 벽 두께(일반적으로 1.2~2.0mm), 스냅 클립 언더컷 및 리프터 스트로크, 게이트 위치 및 다중 캐비티에 대한 러너 Y 분기 균형, 뚜껑과 본체 간 시팅 간격을 분석합니다(박스 본체 상단 플랜지 치수/도면 필요). 귀하의 50L 바디 몰드 출력 비율에 맞는 캐비티 번호를 제안하십시오.
금형 설계 승인(3D)— 냉각 배플 레이아웃, 간섭 검사가 포함된 마이크로 리프터/슬라이드 세부 사항, 러너 밸런싱 시뮬레이션, 배기 전략(0.01–0.015mm 분할선)을 포함한 전체 조립.
정밀 가공— 고속 CNC 황삭/마감 캐비티, 코어/캐비티 SPI B1/B2(또는 광택 영역의 경우 S136 A2), H13 마이크로 리프터 질화 및 수동 피팅, 로고 삽입 포켓 가공.
조립 및 T1 평가판— 사내 사출기로 작동합니다. 50L 상자 본체 샘플(별도 전송 또는 구매)의 스냅핏, 게이트 흔적, 냉각 주기(~10~18초)를 확인합니다. 체험동영상 + 샘플뚜껑 + 치수체크를 제공합니다.
수정 및 최종 승인— 필요한 경우 리프터 타이밍을 미세 조정합니다. 금형 설명서 및 예비 부품 목록(마이크로 리프터 스프링, 이젝터 핀, 스프루 풀러)과 함께 훈증 방지 케이스에 넣어 배송됩니다.
판매 후 지원— 1년 금형 보증, 사람이 만든 손상이 아닌 경우 무료 예비 부품(예: 마이크로 리프터 스프링/핀), 원격 기술 안내.
풍부한 가정용 금형 경험— 5L~120L 보관 상자(본체 + 뚜껑 세트), 등나무통, 의자, 상자, 바구니 자체 제작
본체 뚜껑 맞춤 검사 기능을 갖춘 사내 DFM— 강철 절단 전에 본체 도면/치수를 사용하여 뚜껑과 상자 플랜지 간격(0.2–0.4mm)을 확인하십시오. 본체 출력과 일치하는 최적의 캐비티 수(2×1 / 2×2) 조언
다중 캐비티 및 마이크로 리프터 전문 지식— 균형 잡힌 Y자형 러너, 작은 스냅 클립 리프터/슬라이드가 올바르게 계산되었습니다. 투명/프리미엄 뚜껑용 S136 고광택 영역 옵션
엄격한 QC 및 투명한 진행— 주간 가공 사진, 배송 전 T1 샘플 승인(바디 샘플에 대한 적합성 확인)
수출 경험— 금형은 유럽, 북미, 남미, 동남아시아, 중동으로 배송됩니다.
1년 금형 보증 + 예비 부품 공급(마이크로 리프터 스프링, 이젝터 핀)
Q: 1×1, 2×1, 2×2 중에서 어떤 캐비티 수를 선택해야 합니까?
A: 50L 박스 본체는 일반적으로 1×1(주기 ~25~40초)입니다. 뚜껑 주기가 더 빠르므로(~10~18초) 일일 출력의 균형을 대략적으로 맞추기 위해 2-캐비티(2×1) 또는 4-캐비티(2×2 또는 4×1)를 권장합니다. 체강 수와 일일 부피를 알려주시면 최적의 눈꺼풀 수를 계산해 드립니다.
Q: 뚜껑 금형에 상자 본체 도면이 필요합니까?
A: 적극 권장합니다. 강철을 절단하기 전에 뚜껑 안착 간격(0.2~0.4mm)과 스냅 클립 결합을 확인하려면 상자 상단 테두리 Ø 또는 L×W, 플랜지 두께 및 스냅 홈 위치(또는 본체 3D 전송)가 필요합니다.
질문: 표면 마감은 무엇입니까? 등나무/직조 질감이 있습니까?
A: PP 뚜껑의 표준은 SPI B1/B2 새틴 광택제(텍스처 없음)입니다. 투명 PS 또는 프리미엄 ABS 덮개용 SPI A2 고광택(S136 인서트) 옵션. VDI/등나무 지팡이 에칭은 등나무 상자 본체에 맞는 특수 장식 버전 뚜껑을 주문하지 않는 한 적용되지 않습니다.
Q: 실리콘 씰 개스킷에 홈을 추가할 수 있나요?
A: 예 — 코어에 가공된 O-링/개스킷 홈; 표준 실리콘 코드 크기별로 홈 단면적(일반적으로 폭 2.0~3.0mm × 깊이 1.5~2.0mm)을 조언해 드릴 수도 있습니다.
Q: 견적을 받으려면 무엇이 필요합니까?
A: 뚜껑의 2D 도면(PDF/DWG) + 3D 모델(STP/IGS/X_T) 및 가급적이면 상자 본체 상단 플랜지 치수 또는 3D; 본체 금형 캐비티 번호(1×1 등), 연간 용량, 선호하는 뚜껑 캐비티(2×1 / 2×2) 및 재질(PP MFR / GPPS / ABS)을 알려주십시오.
50L 보관 상자 뚜껑 2D 도면 + 3D 모델(이상적으로는 상자 본체 상단 플랜지 치수/파일) 및 프로젝트 요구 사항을 보내세요. 50L 본체 금형 캐비티 수를 알려주십시오. ZHONGYUE MOLD는 근무 시간 24~48시간 이내에 뚜껑 본체 적합 확인 + 캐비티 번호 권장 사항 + 공식 견적을 포함한 무료 DFM 검토를 제공합니다.
50L 플라스틱 보관 용기 뚜껑/커버 사출 금형 프로젝트를 시작하려면 지금 문의하세요!
