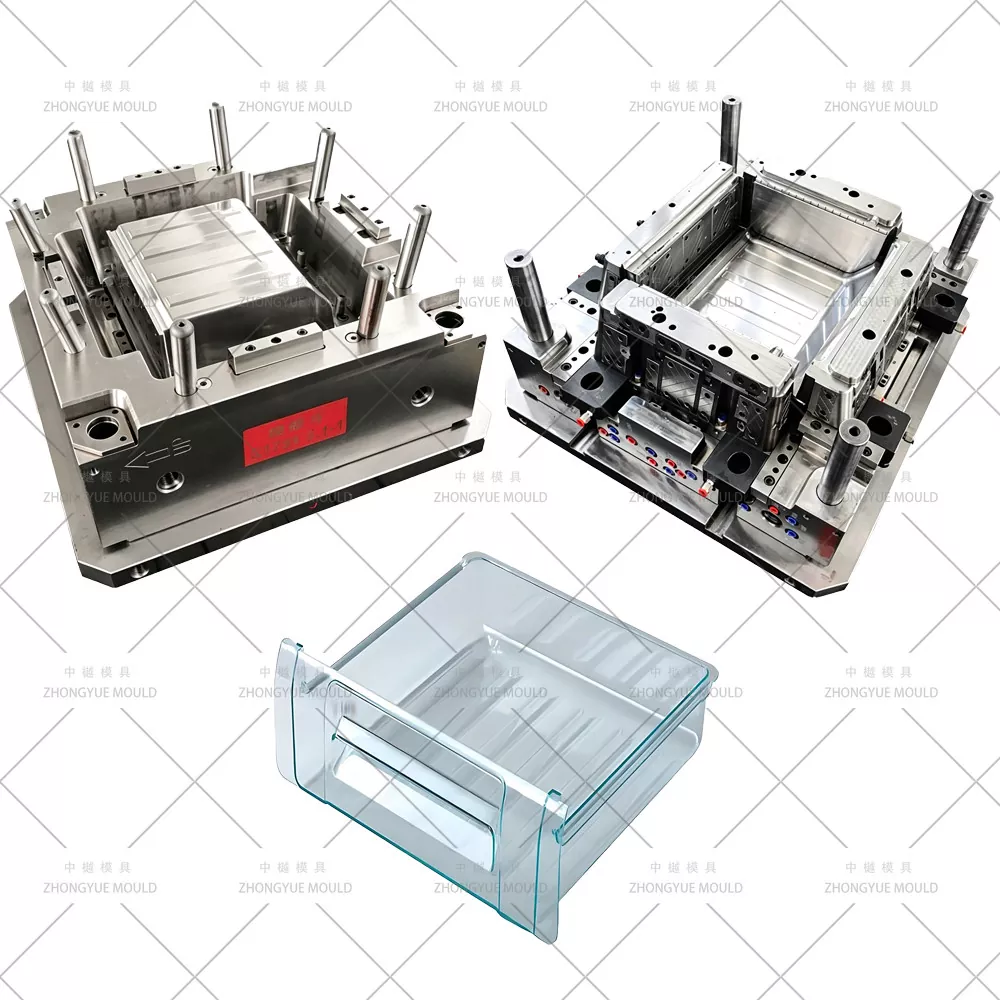

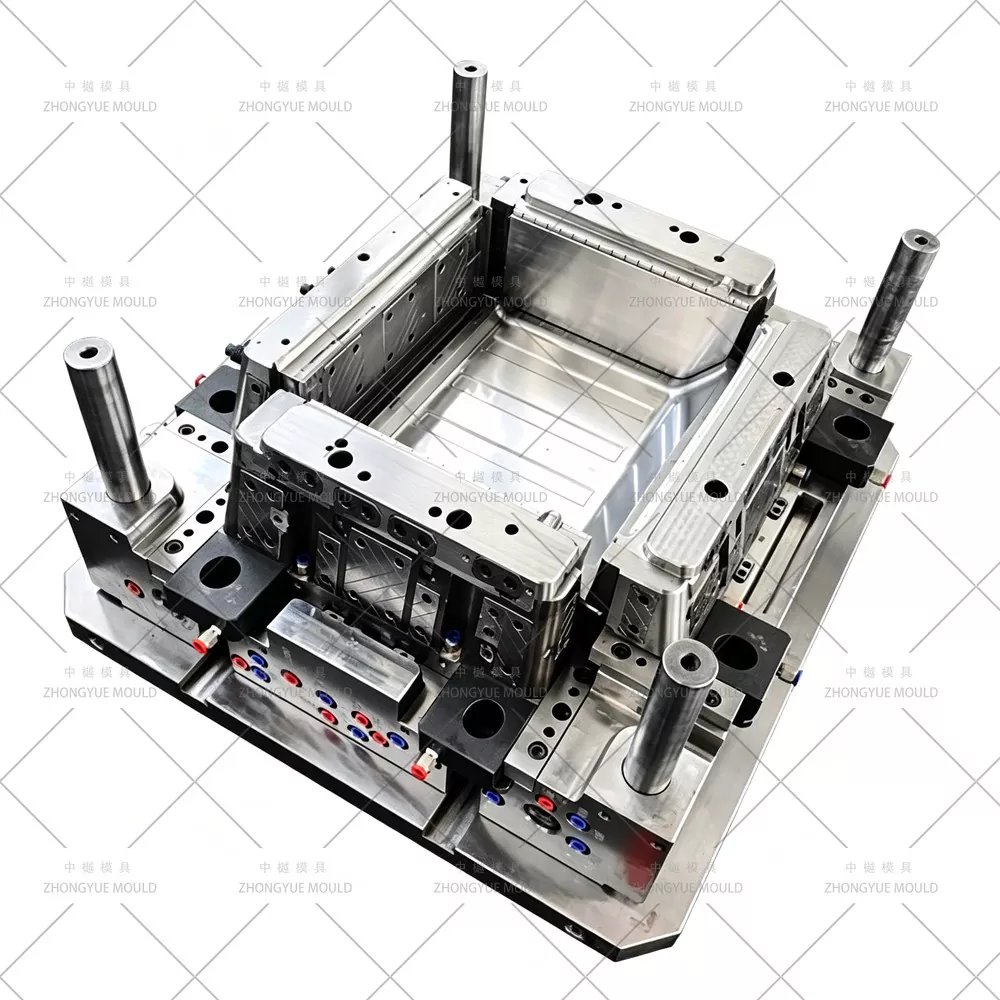

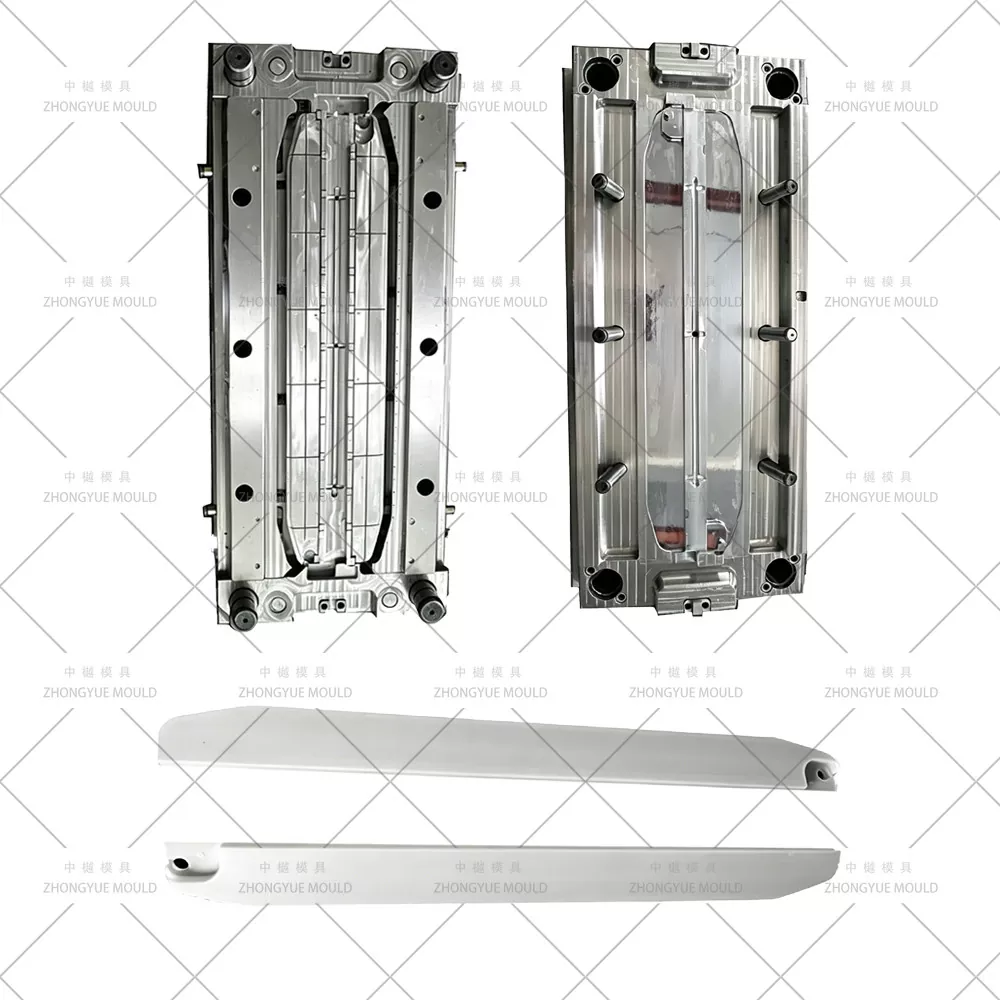

냉장고 서랍은 금형 설계 시 높은 정밀도를 요구하는 복잡한 대규모 플라스틱 부품입니다. 이 사례 연구에서는 Zhongyue Mold가 PS(폴리스티렌) 냉장고 서랍용 고성능 솔루션을 엔지니어링하여 탈형, 냉각 및 구조적 무결성 문제를 해결한 방법을 자세히 설명합니다.
|
금형명 |
플라스틱 냉장고 서랍 금형 |
|
|
금형 재료 |
P20,2738,718H, NAK80,2316, S136, H13 등 |
|
|
몰드 베이스 |
자체 제작,LKM,DME,ASSAB |
|
|
공동 |
싱글/멀티 |
|
|
달리는 사람 |
콜드 러너와 핫 러너 |
|
|
핫러너 브랜드 |
마스터, 허스키, 유도 등 |
|
|
Degsin 소프트웨어 |
UG:Aoto CAD 등 |
|
|
금형 수명 |
50~1억발/5~6년, 10년이 지나도 유지관리가 잘 되어 있는 경우 |
|
|
T1 시간 |
45-60일 |
|
|
플라스틱 소재 |
PC ABS |
|
|
게이트 유형 |
핀포인트 게이트, 엣지 게이트, 서브 게이트, 필름 게이트, 밸브 게이트, 오픈 게이트 등 |
|
|
금형 표면 처리 |
EDM, 질감, 고광택 연마 |
|
|
품질 시스템 |
ISO9001 |
|
|
HS코드 |
8480719090 |
|
|
기원 |
중국 저장성 황옌 |
|
|
패키지 |
나무 케이스 |
|
|
금형 재료 |
경도 |
금형 수명 |
|
P20 |
HRC 28-33 |
>300,000발의 탄 |
|
718 |
HRC 33-36 |
>500,000발의 탄 |
|
H13 |
HRC >43 |
>800,000발의 탄 |
|
2344 |
HRC >48 |
>800,000발의 탄 |
|
S136 |
HRC 48-52 |
>1,000,000발의 탄 |
다음 냉장고 금형 프로젝트를 밝게 만드십시오!

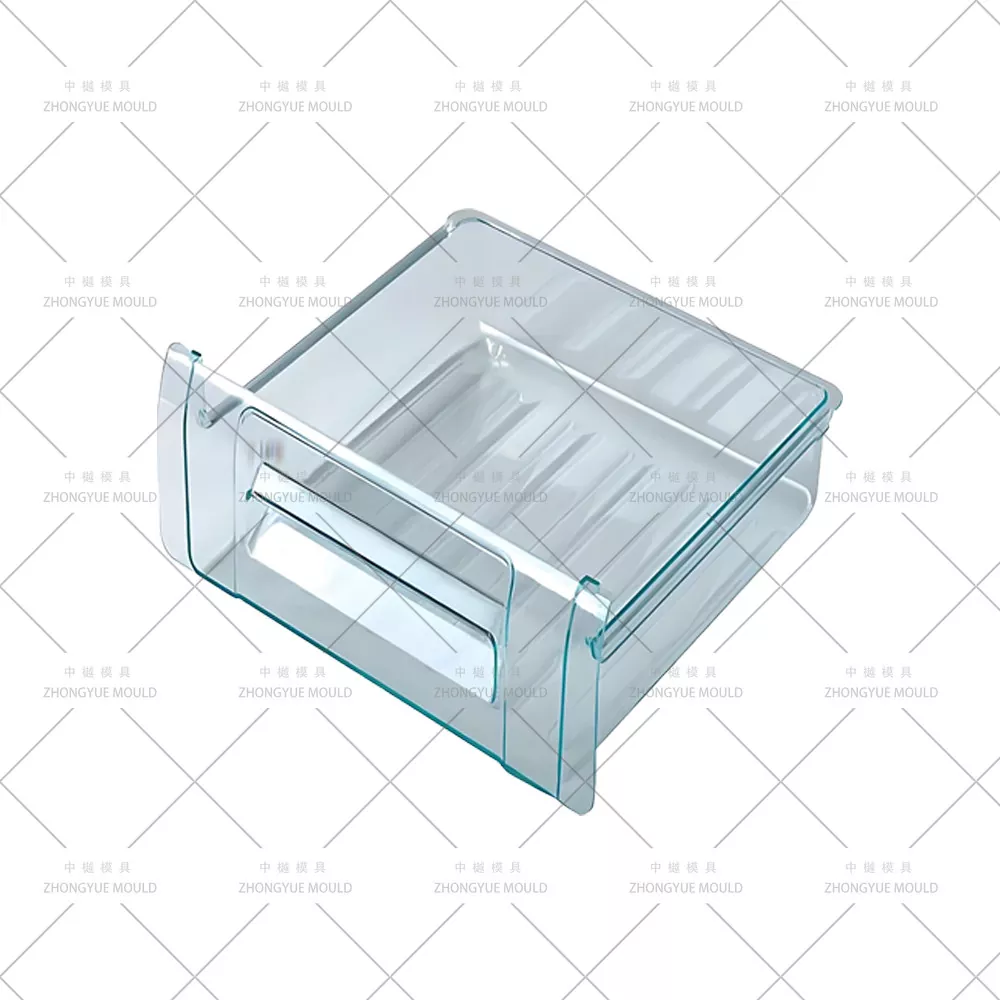

냉장고 서랍은 다음과 같은 복잡한 기하학을 특징으로 합니다.
상단 전면의 아치형 표면.
여러 개의 버클(전면 중앙, 내부 표면 및 양쪽 측벽)
서랍 입구를 따라 있는 좁은 스커트(폭 약 8mm).

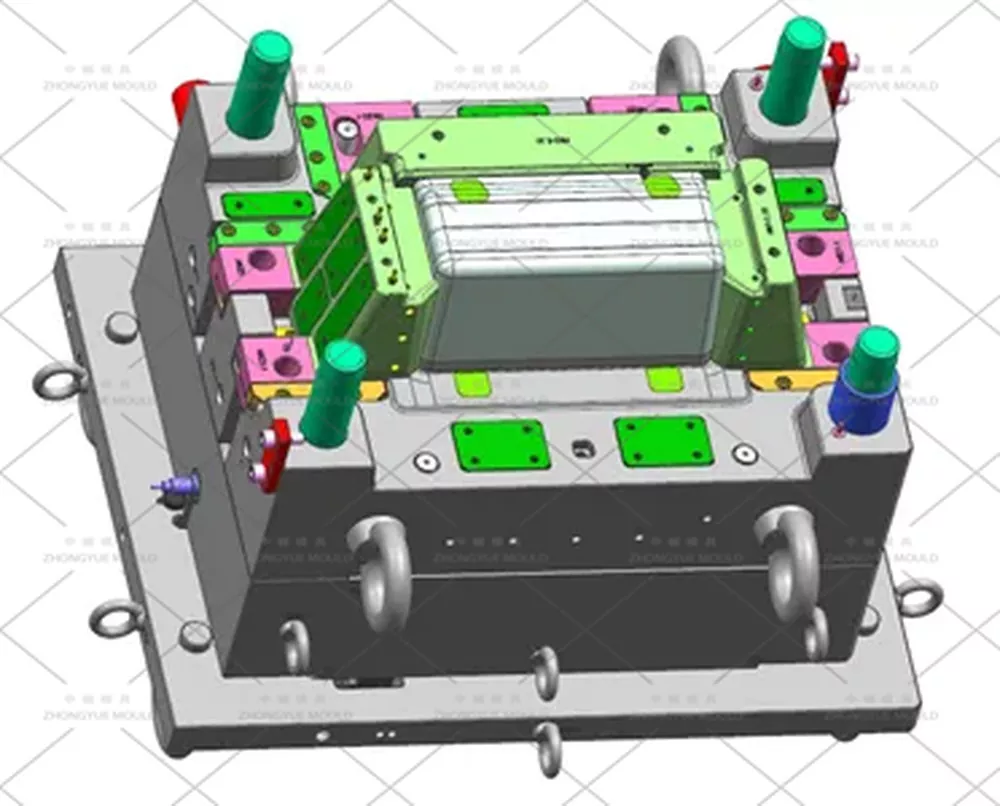

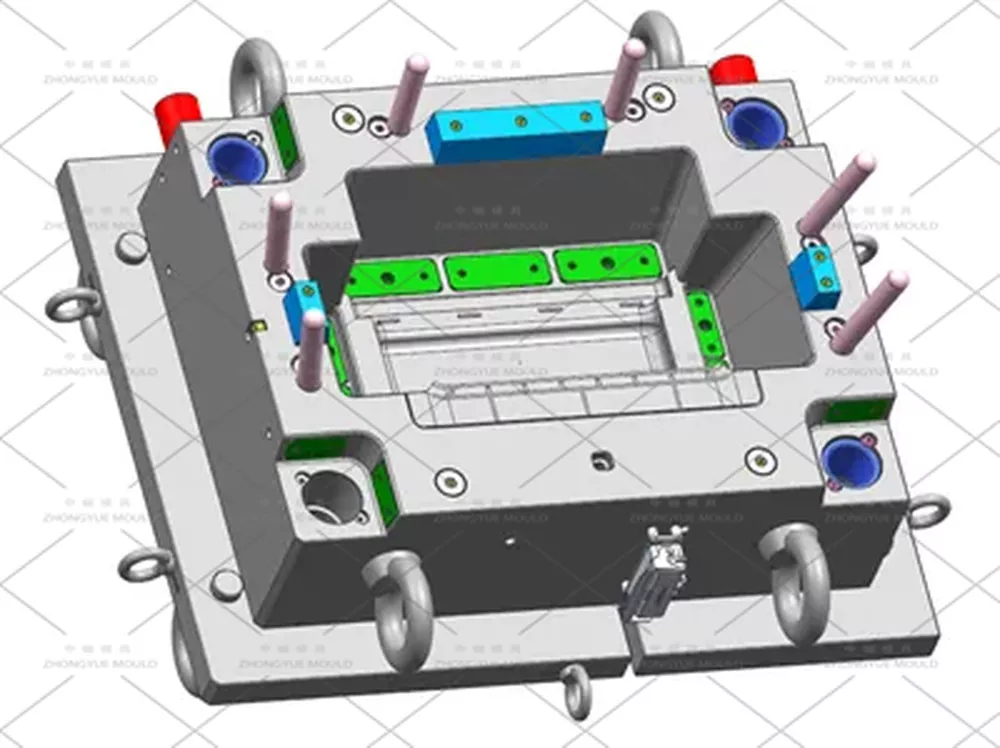

디몰딩 문제를 극복하기 위해 우리는 고정 몰드 슬라이더, 측면 슬라이더 및 경사 푸시 디몰딩 메커니즘을 결합한 하이브리드 솔루션을 구현하여 투명한 PS 부품을 손상시키지 않고 모든 언더컷을 해제했습니다.
|
부분 |
구성요소/시스템 |
주요 기술 기능 및 설계 논리 |
|
2.1 |
전면 슬라이더 |
구조: 고강도를 위한 일체형 디자인. 미적 측면: 눈에 보이는 표면에 눈금선이 보이지 않도록 시트에 숨겨진 슬라이드 홈. |
|
2.2 |
사이드 슬라이더 메커니즘 |
구조: 경사형 가이드 기둥 + 슬라이더. 제조: 분할 설계(슬라이더 + 시트)로 가공 및 유지관리가 용이합니다. |
|
2.3 |
경사 푸시 메커니즘 |
구조: 내부 핸들 버클용 T-슬롯 시스템. 성능: 듀얼 푸시로드가 균형 잡힌 움직임을 보장합니다. 각진 슬롯은 버클 드래프트와 일치합니다. |
|
2.4 |
고급 배출 시스템 |
구조: 3피스 U자형 푸시 플레이트. 기능: 상감 디자인으로 용지 걸림을 방지합니다. 편평한 푸시 로드는 동기화된 움직임을 보장합니다. |
|
2.5 |
진공 파괴 장치 |
시스템: 이중 송풍 장치(이동 및 고정 금형). 작업: 금형 개방 중 진공 균열을 방지하기 위한 순차적 활성화입니다. |
|
2.6 |
핫러너 시스템 |
구성 요소: 몰드 마스터 니들 밸브 노즐. 게이트 디자인: 용접 자국을 숨기기 위한 오목한 게이트 위치. |
|
2.7 |

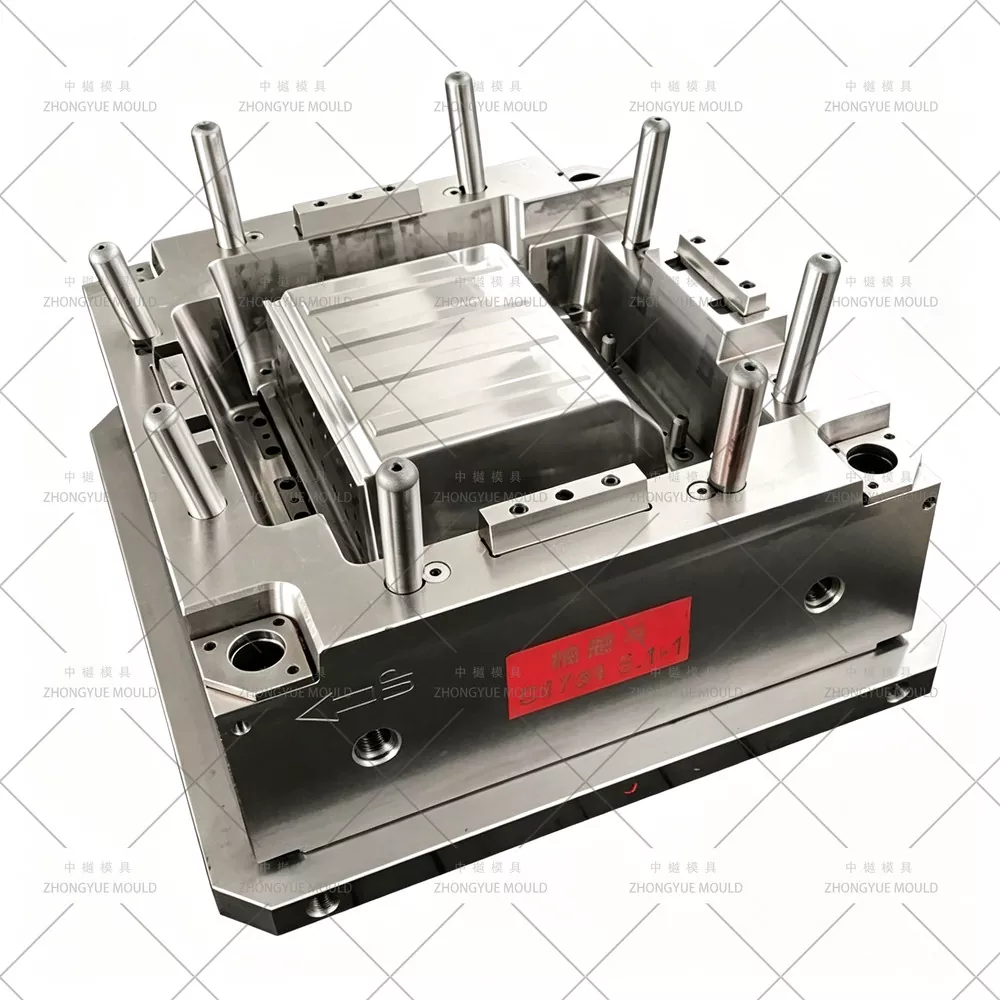

몰드 베이스 및 정렬 |
구조: 일체형 고정 플레이트 + 금형 이동용 인서트 구조. 정렬: 자체 정렬을 위한 10° 원추형 피트 및 보스. |
|
2.8 |

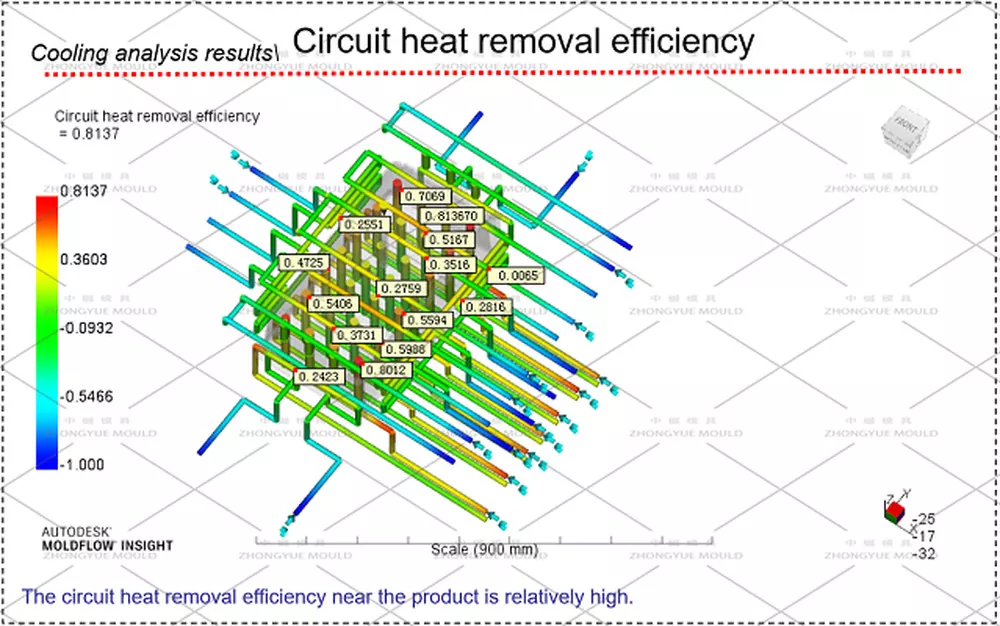

형상적응형 냉각 시스템 |
채널: 고정 금형용 독립 회로; 경사 푸시 블록용 지그재그형 내부 채널. 이점: 교차 가열을 방지하고 균일한 냉각을 보장합니다. |

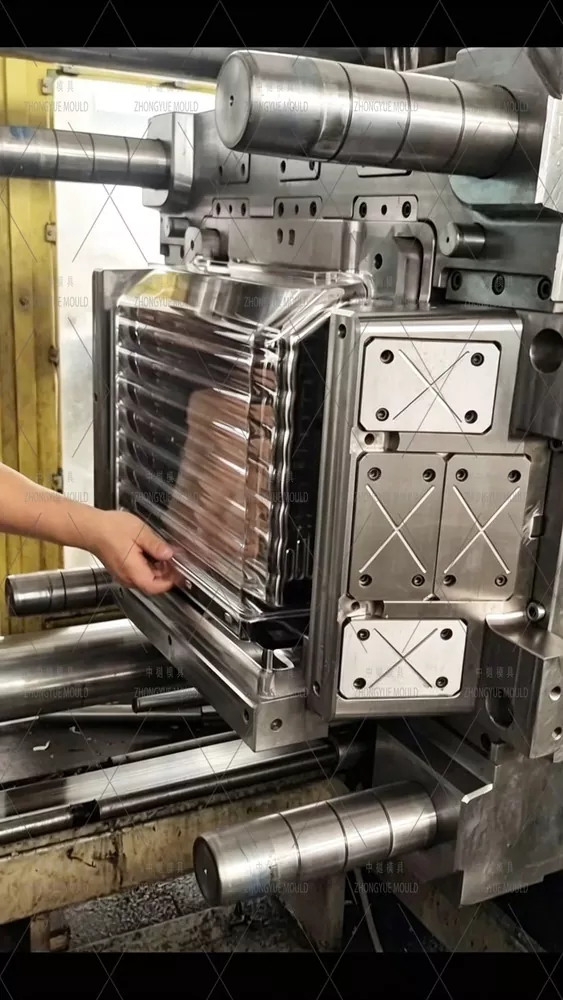

이 2판 금형은 다음과 같이 작동합니다.

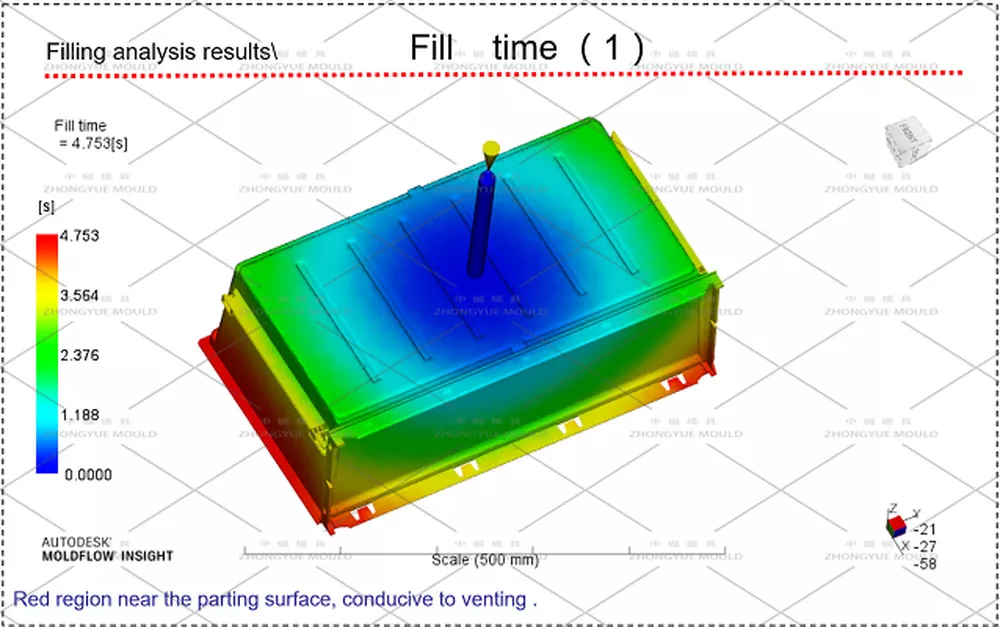

주입 및 냉각: 핫 러너가 캐비티를 채웁니다. 냉각 채널은 PS를 굳힙니다.
금형 개방: 움직이는 금형이 후퇴합니다. 슬라이더와 경사 메커니즘이 탈형을 시작합니다.
배출: 사출기 이젝터는 푸시 플레이트 시스템을 활성화하여 서랍을 들어 올립니다.
재설정: 다음 주기 동안 프로세스가 취소됩니다.
재료 목록:
고정 금형 플레이트: 2711 프리하든강
이동 금형 인서트: 2311 강철
핵심 부품(슬라이더/비스듬한 푸시): 질화 처리된 2711 강철(0.15mm 깊이, 50-52HRC)
몰드 베이스: 중간 탄소강 1050
정밀 가공 프로토콜:
조립 우선 마무리: 단차를 없애기 위해 최종 CNC 마무리 전에 중요한 이동 부품(코어, 슬라이더, 푸시)을 조립합니다.
EDM 텍스처링: 푸시 플레이트는 눈에 보이는 파팅 라인을 방지하기 위해 함께 전기 에칭됩니다.
와이어 절단: 미크론 수준 정렬을 위해 NC 제공 참조를 활용합니다.
