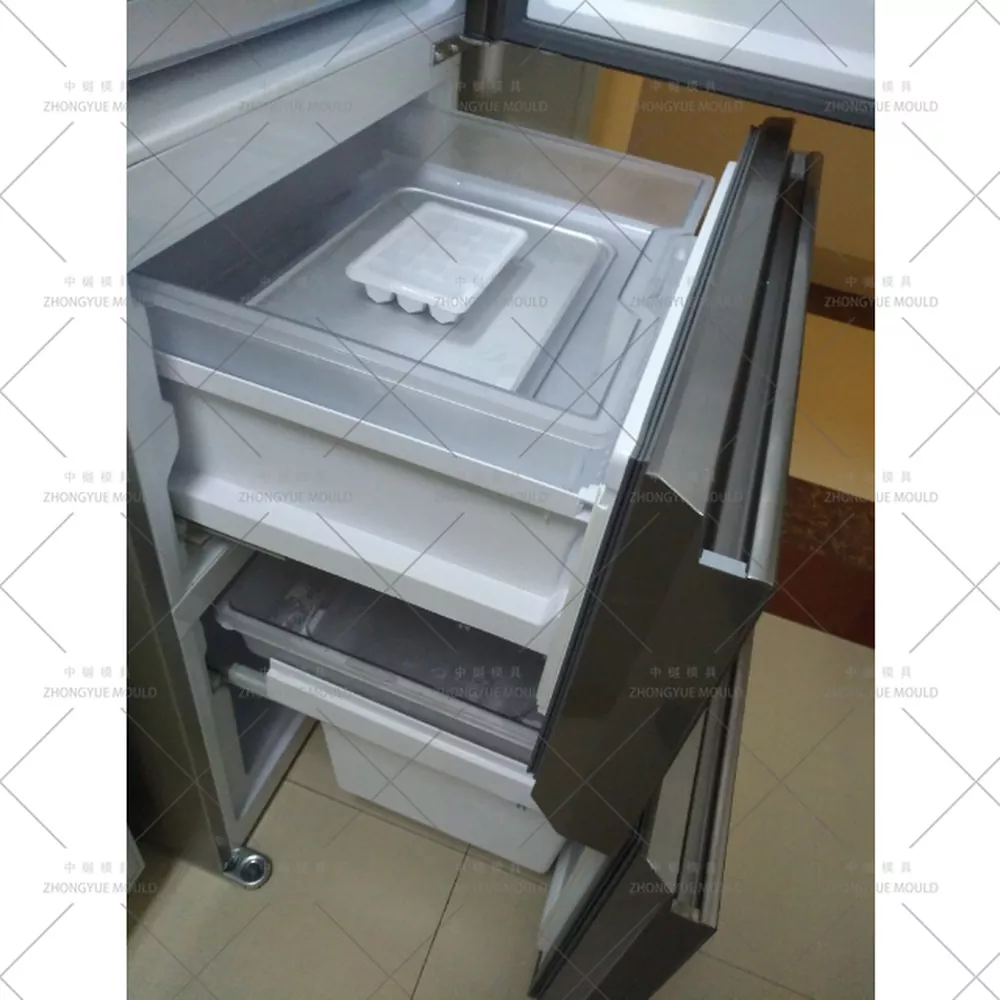

현대식 플라스틱 냉장고 캐비닛 금형을 제조하는 것은 단순한 플라스틱 상자를 성형하는 것보다 훨씬 더 복잡합니다. 이러한 구성 요소에는 절대적인 정밀도, 미적 완벽성 및 구조적 무결성이 요구됩니다. Zhongyue Mould에서는 아치형 표면과 다방향 버클부터 좁은 스커트까지 복잡한 형상을 탐색하는 냉장고 캐비닛 사출 금형 엔지니어링을 전문으로 하며 섬세하고 투명한 PS 재료를 손상시키지 않고 완벽한 생산과 손쉬운 성형을 보장합니다.
|
금형명 |
플라스틱 냉장고 캐비닛 금형 |
|
|
금형 재료 |
P20,2738,718H, NAK80,2316, S136, H13 등 |
|
|
몰드 베이스 |
자체 제작,LKM,DME,ASSAB |
|
|
공동 |
싱글/멀티 |
|
|
달리는 사람 |
콜드 러너와 핫 러너 |
|
|
핫러너 브랜드 |
마스터, 허스키, 유도 등 |
|
|
Degsin 소프트웨어 |
UG:Aoto CAD 등 |
|
|
금형 수명 |
50~1억발/5~6년, 10년이 지나도 유지관리가 잘 되어 있는 경우 |
|
|
T1 시간 |
45-60일 |
|
|
플라스틱 소재 |
PC ABS |
|
|
게이트 유형 |
핀포인트 게이트, 엣지 게이트, 서브 게이트, 필름 게이트, 밸브 게이트, 오픈 게이트 등 |
|
|
금형 표면 처리 |
EDM, 질감, 고광택 연마 |
|
|
품질 시스템 |
ISO9001 |
|
|
HS코드 |
8480719090 |
|
|
기원 |
중국 저장성 황옌 |
|
|
패키지 |
나무 케이스 |
|
|
금형 재료 |
경도 |
금형 수명 |
|
P20 |
HRC 28-33 |
>300,000발의 탄 |
|
718 |
HRC 33-36 |
>500,000발의 탄 |
|
H13 |
HRC >43 |
>800,000발의 탄 |
|
2344 |
HRC >48 |
>800,000발의 탄 |
|
S136 |
HRC 48-52 |
>1,000,000발의 탄 |
다음 냉장고 금형 프로젝트를 밝게 만드십시오!
냉장고 캐비닛은 상당한 탈형 문제를 야기하는 복잡한 부품 구조를 특징으로 합니다. 우리 엔지니어링 팀은 혁신적인 기계 설계를 통해 이러한 문제를 극복했습니다.
|
기능/시스템 |
Zhongyue 기술 우위 및 설계 논리 |
|
하이브리드 디몰딩 |
과제: 전면, 측면 및 내부 벽에 여러 개의 언더컷이 있습니다. 해결책: 고정 금형 슬라이더, 측면 슬라이더 및 경사 푸시 메커니즘을 결합한 동기화 시스템은 복잡한 PS 부품의 손상 없는 배출을 보장합니다. |
|
전면 슬라이더 |
디자인: 최대 강도를 위한 일체형 구조. 미적 측면: 슬라이드 홈은 시트에 전략적으로 숨겨져 있어 외부 표면에 눈에 보이는 감시선이 완전히 제거됩니다. |
|
사이드 슬라이더 메커니즘 |
디자인: 경사형 가이드 기둥 + 분할 슬라이더 디자인. 이점: 구조적 무결성을 손상시키지 않으면서 CNC 가공을 더 쉽게 하고 향후 유지 관리를 단순화합니다. |
|
경사 푸시 메커니즘 |
디자인: 내부 핸들 버클에 맞게 맞춤 제작된 T 슬롯 시스템. 성능: 완벽하게 균형 잡힌 움직임을 위해 이중 푸시로드가 장착되어 있습니다. 각진 슬롯은 버클 구배 각도와 정확하게 일치합니다. |
|

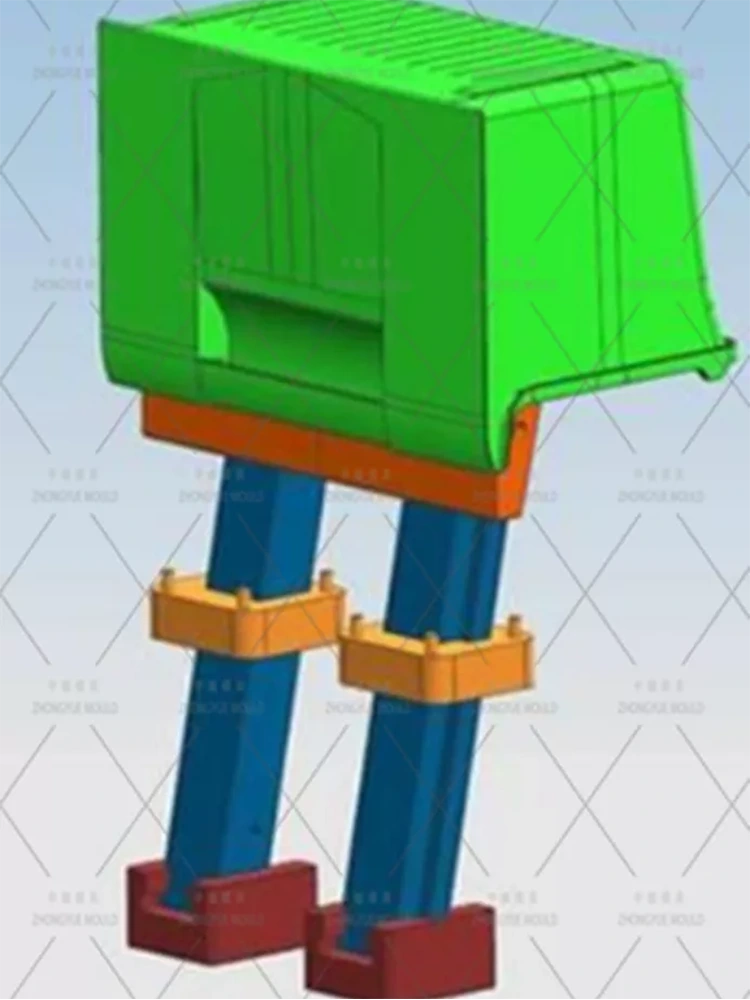

고급 배출 시스템 |
디자인: 상감 구조의 3피스 U자형 푸시 플레이트입니다. 기능: 플랫 푸시 로드가 균일한 부품 배출을 위해 동기화된 움직임을 보장하는 동안 기계적 걸림을 방지합니다. |
|
진공 파괴 장치 |
시스템: 이동식 금형과 고정식 금형 모두에 통합된 이중 송풍 장치. 작동: 진공으로 인한 균열이나 부품 변형을 방지하기 위해 금형 개방 시 순차적으로 활성화됩니다. |
|
핫러너 시스템 |
구성 요소: 몰드 마스터 니들 밸브 노즐. 게이트 디자인: 용접 자국을 숨기기 위해 전략적으로 배치된 오목한 게이트 위치로 깨끗한 가시 표면을 보장합니다. |
|
형상적응형 냉각 |
채널: 고정 금형을 위한 독립 회로; 경사 푸시 블록용 지그재그형 내부 채널. 이점: 균일한 열 방출을 보장하여 교차 가열을 방지하고 사이클 시간을 최소화합니다. |
금형 수명 연장(500,000샷 초과)과 미크론 수준의 정확도를 보장하기 위해 재료 선택 및 가공 프로토콜이 엄격하게 제어됩니다.
고급 강철 구성:
고정 금형 플레이트: 안정성을 위한 2711 사전 경화 강철.
무빙 몰드 인서트: 2311 스틸로 광택성이 뛰어납니다.
핵심 구성 요소(슬라이더/비스듬한 푸시): 최고의 내마모성을 위해 질화 처리된 2711 강철(0.15mm 깊이, 50-52 HRC 달성)
몰드 베이스: 견고한 중간 탄소강 1050.
정렬 및 조립: 일체형 고정 플레이트와 인서트 구조는 클램핑 중 완벽한 자체 정렬을 위해 10° 원추형 피트와 보스를 활용합니다.
정밀 가공 프로토콜:

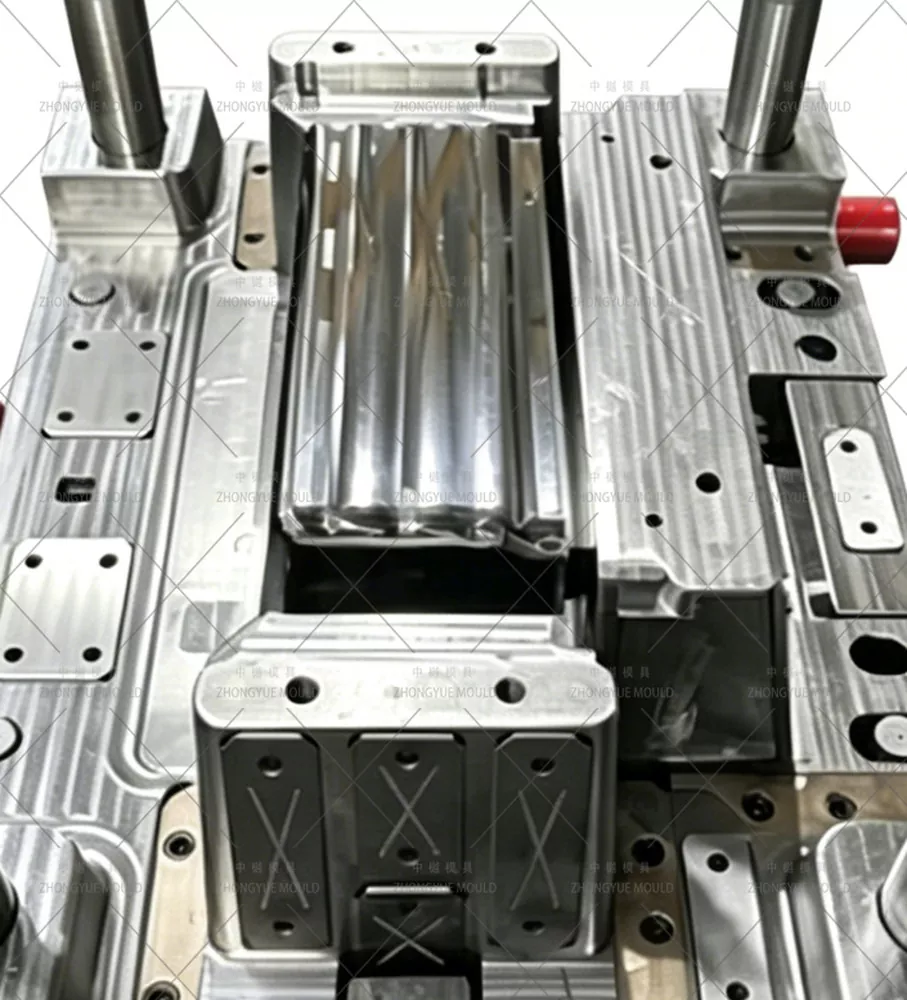

조립 우선 마무리: 중요한 움직이는 부품(코어, 슬라이더)은 최종 CNC 마무리 전에 건식 조립됩니다. 이러한 사전 예방적 접근 방식은 단계 차이를 제거하고 원활한 부품 통합을 보장합니다.

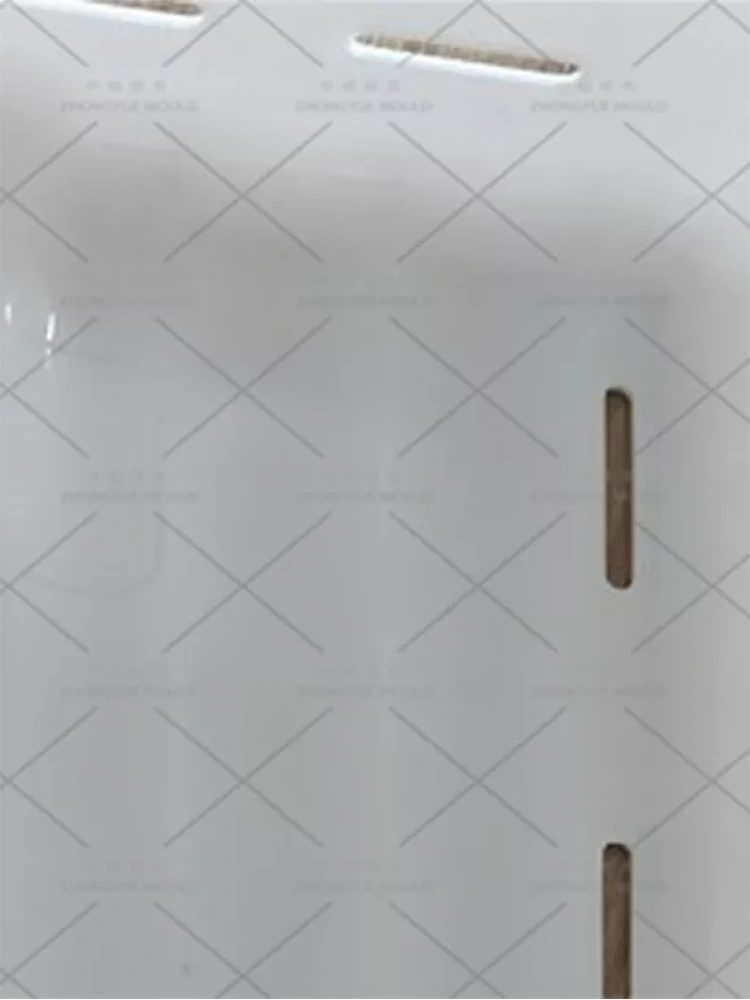

EDM 텍스처링: 푸시 플레이트는 동시 전기 에칭을 거쳐 일치하는 표면 텍스처를 보장하고 최종 제품에서 눈에 띄는 분할선을 방지합니다.
와이어 절단: 미크론 수준의 정렬 정확도를 달성하기 위해 NC 제공 참조를 사용하여 실행됩니다.
당사의 최적화된 2플레이트 금형은 원활하게 작동하여 생산 효율성을 극대화합니다.
사출 및 냉각: Mould-Master 핫 러너 시스템은 용융된 플라스틱을 캐비티에 주입합니다. 동시에 당사의 독립적인 형상적응형 냉각 채널은 PS 재료를 빠르고 균일하게 응고시킵니다.
금형 개방: 움직이는 금형이 후퇴합니다. 고정 금형 슬라이더, 측면 슬라이더 및 경사 메커니즘이 동기화된 탈형 프로세스를 시작합니다.
배출: 사출기 이젝터는 3피스 U자형 푸시 플레이트 시스템과 맞물려 완전히 형성된 냉장고 캐비닛을 캐비티 밖으로 안전하게 들어올립니다.
재설정: 모든 시스템이 수축되어 원래 위치로 돌아가 완벽하게 정렬되어 다음 고속 생산 주기를 준비합니다.
철학을 바탕으로:
Zhongyue Mold는 플라스틱 사출 에어컨 커버 금형 산업의 선두 기업입니다. 당사의 숙련된 엔지니어 및 설계자 팀은 플라스틱 에어컨 커버 금형 설계 및 제조 분야에서 수십 년의 경험을 보유하고 있습니다. 우리는 고품질, 고정밀 에어컨 커버 금형 생산을 전문으로 하는 포괄적인 서비스를 제공합니다. 우리는 또한 다양한 유형의 플라스틱 에어컨 커버 성형 라인을 맞춤화하는 데 수많은 고객을 지원했습니다.
우리는 또한 귀하의 생산 공정 관리에 대한 포괄적인 지원을 제공할 수 있습니다. 조달 부서에서는 고품질 원자재를 구매하고, 기술 부서에서는 적절한 플라스틱 제품을 선택합니다. 플라스틱 에어컨 커버 금형 수명 요구 사항 및 시장 포지셔닝의 매개변수에 따라 가장 적합한 플라스틱 에어컨 커버 매개변수, 구조 등을 선택합니다. 당사의 광범위한 생산 능력을 통해 경쟁력 있는 가격과 보장된 품질로 플라스틱 에어컨 커버를 신속하게 제공할 수 있습니다.
