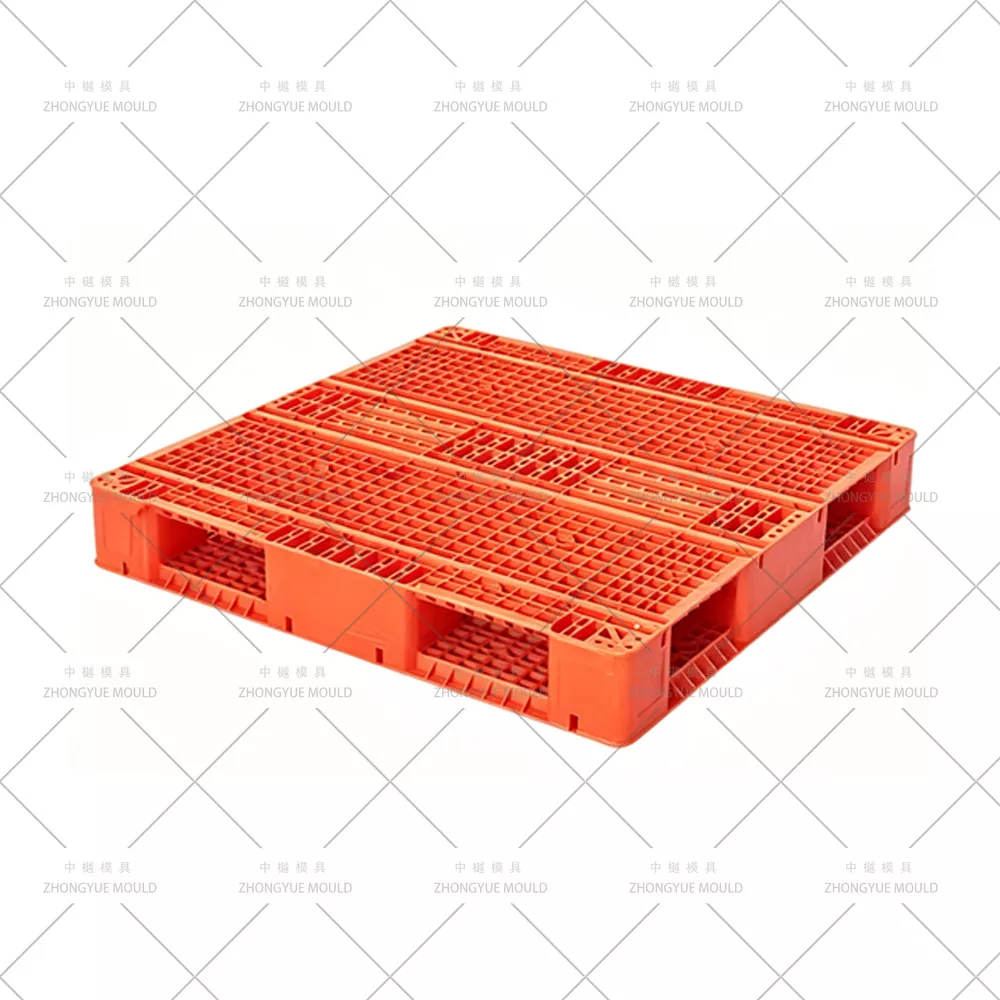

대량 물류, 자동 창고 보관 및 수출 배송 분야에서는 양면 플라스틱 팔레트가 표준입니다. 단면 팔레트와 달리 양면 팔레트는 상단 데크와 하단 데크가 모두 있어 양면 사용이 가능합니다. 뒤집어서 어느 쪽이든 사용할 수 있습니다. 강화된 리브와 적절한 두께로 설계하면 양면 팔레트를 랙에 장착할 수 있으므로(선택적 랙의 경우 최대 1,500~1,800kg) 식품 및 음료, 제약, 화학 및 자동차 공급망에 이상적입니다.

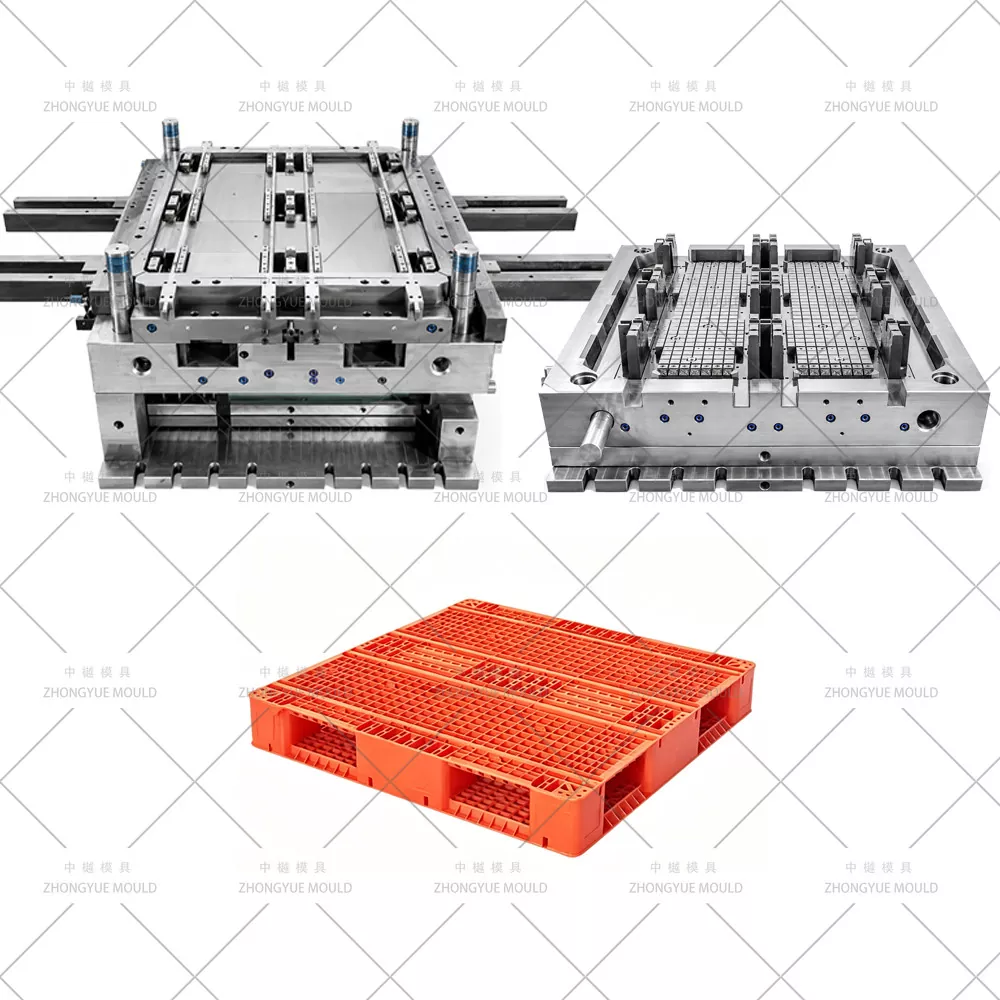

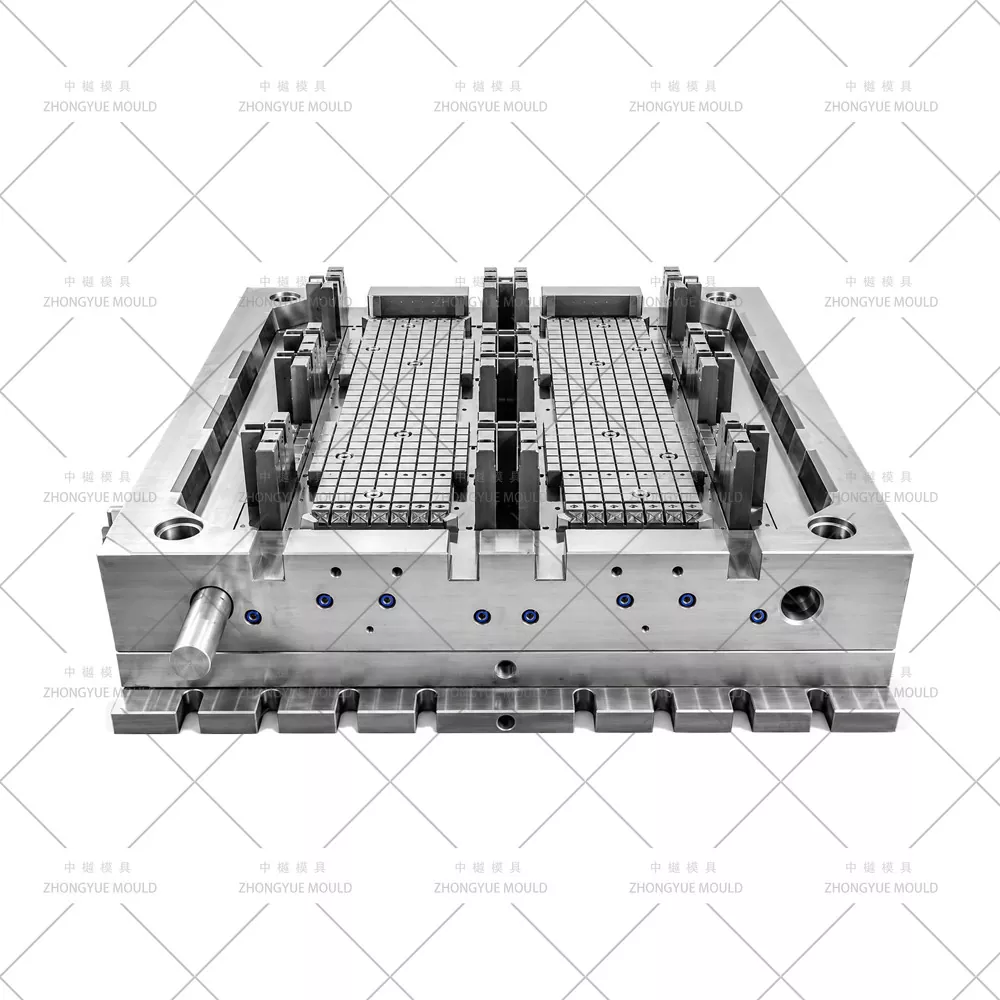

플라스틱 양면 팔레트 금형은 용융된 HDPE/PP를 고하중 가역 팔레트로 성형하는 대형 정밀 사출 도구입니다. ZHONGYUE MOLD(중국 타이저우 황옌)에서는 표준 ISO(1200×1000mm), 유로(1200×800mm) 및 완전 맞춤형 치수(Moldflow 검증 충진, 베릴륨 구리(BeCu) 냉각 및 밸브 게이트 핫 러너 시스템을 특징으로 함)를 위한 맞춤형 양면 팔레트 금형을 설계하고 제작한 15년 이상의 경험을 보유하고 있습니다.
|
팔레트 크기 |
팔레트 재료 |
팔레트 유형 |
부하 용량 |
||
|
400x300mm |
고밀도 폴리에틸렌(HDPE |
중첩 가능한 팔레트 |
경량: 최대 500kg |
||
|
금형명 |
플라스틱 양면 팔레트 금형 |
||||
|
금형 재료 |
P20,2738,718H, NAK80,2316, S136, H13 등 |
||||
|
몰드 베이스 |
자체 제작,LKM,DME,ASSAB |
||||
|
공동 |
싱글/멀티 |
||||
|
달리는 사람 |
콜드 러너와 핫 러너 |
||||
|
핫러너 브랜드 |
마스터, 허스키, 유도 등 |
||||
|
Degsin 소프트웨어 |
UG:Aoto CAD 등 |
||||
|
금형 수명 |
50~1억발/5~6년, 10년이 지나도 유지관리가 잘 되어 있는 경우 |
||||
|
T1 시간 |
45-60일 |
||||
|
플라스틱 소재 |
PP ABS |
||||
|
게이트 유형 |
핀포인트 게이트, 엣지 게이트, 서브 게이트, 필름 게이트, 밸브 게이트, 오픈 게이트 등 |
||||
|
금형 표면 처리 |
EDM, 질감, 고광택 연마 |
||||
|
품질 시스템 |
ISO9001 |
||||
|
HS코드 |
8480719090 |
||||
|
기원 |
중국 저장성 황옌 |
||||
|
패키지 |
나무 케이스 |
|
|||
|
금형 재료 |
경도 |
금형 수명 |
|||
|
P20 |
HRC 28-33 |
>300,000발의 탄 |
|||
|
718 |
HRC 33-36 |
>500,000발의 탄 |
|||
|
H13 |
HRC >43 |
>800,000발의 탄 |
|||
|
2344 |
HRC >48 |
>800,000발의 탄 |
|||
|
S136 |
HRC 48-52 |
>1,000,000발의 탄 |
|||
다음 플라스틱 팔레트 금형 프로젝트를 밝게 만드십시오!
|
특징 |
더블 페이스 팔레트 몰드 |
단일 얼굴 팔레트 금형 |
|
구조 |
상단 데크 + 하단 데크(그리드 또는 솔리드); 9블록/주변 베이스 |
상단 데크 + 9피트/러너 3개; 바닥 데크 없음 |
|
거꾸로 할 수 있는 |
✅ 예 - 양면으로 사용 가능 |
❌ 아니요 |
|
랙에 장착 가능 |
✅ 강화된 리브/강철 인서트 옵션으로 종종 랙에 장착 가능 |
❌ 일반적으로 랙에 장착할 수 없음 |
|
부하 용량 |
정적: 최대 6,000kg / 동적: 최대 2,500kg / 랙킹: 최대 1,800kg |
낮음 – 일반적으로 운송/보관 전용 |
|
금형 복잡성 |
더 높음 - 이중 데크 리브 네트워크, 더 깊은 코어, 더 많은 냉각 구역 |
보통 – 싱글 데크 + 다리 |
|
일반적인 사이클 시간 |
90~150초(팔레트 무게 15~28kg) |
70~120초 |
양면 팔레트 금형은 가장 큰 사출 도구 중 하나입니다(금형 중량 12~20톤 이상). 우리는 다음을 지정합니다:

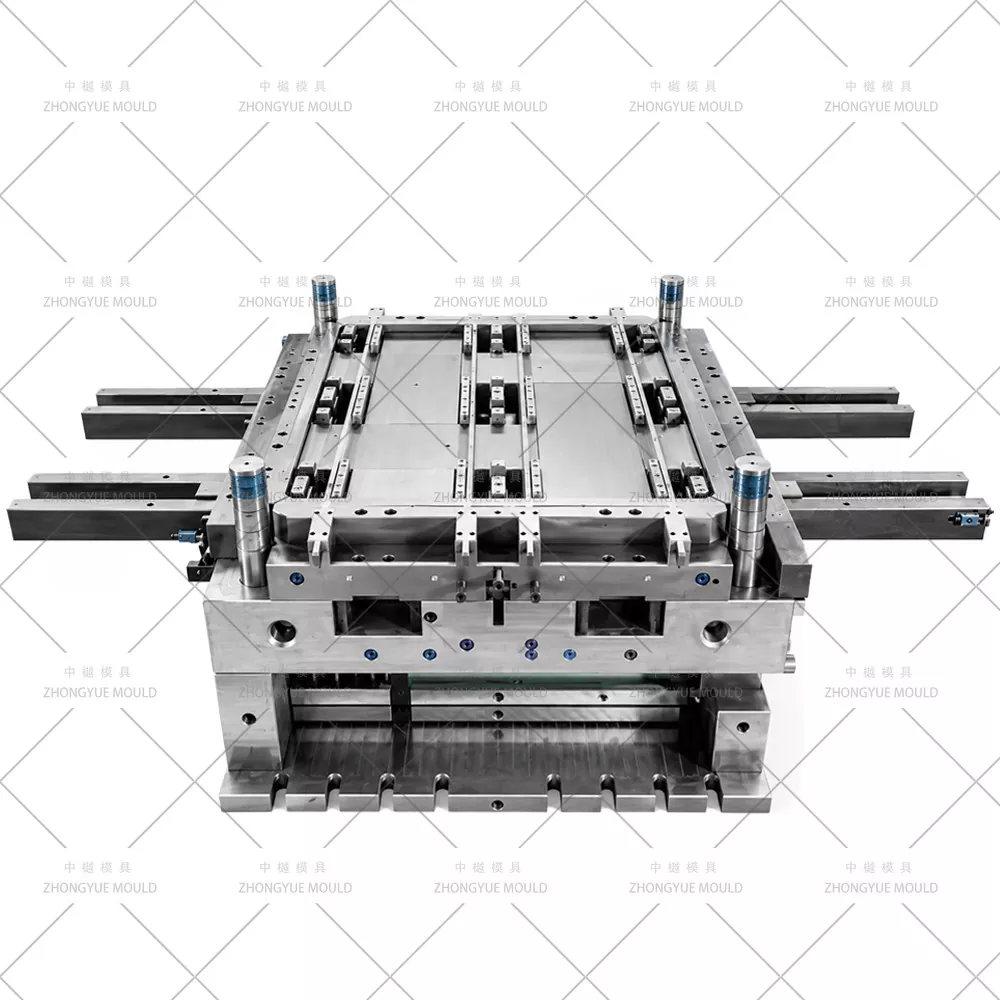

몰드 베이스: 팩 압력 하에서 코어/캐비티 휘어짐을 방지하기 위한 추가 지지 기둥이 있는 강화된 S50C/P20 사전 경화 베이스.
캐비티/코어 인서트: 718H(1.2738, HRC 33–38) 표준; 대용량 또는 재활용 HDPE 실행을 위한 H13(1.2344, 담금질 및 템퍼링 HRC 44–48); 거울 광택 구역을 위한 옵션 S136.
열처리 및 경도: HRC 28–32(P20) 또는 HRC 33–38(718H)로 처리된 메인 코어/공동; 슬라이드 및 이젝터 슬리브와 같은 부품을 질화 처리하여 500,000~1,000,000회 이상의 사용 수명을 연장합니다.
대형 더블 데크 팔레트에는 상단 및 하단 데크에 분산된 12~20개 이상의 낙하(밸브 게이트 또는 개방형 핫 러너)가 필요합니다.
두꺼운 블록 영역과 얇은 데크 리브를 동시에 채울 수 있습니다.
하중을 받는 부분의 용접선을 최소화합니다.
콜드 스프루 제거 → 주기 단축 및 재연마 손실 없음
YUDO / Synventive / Anole 매니폴드와 호환 가능
(파일럿 실행의 경우 3플레이트 콜드 러너 설계도 제공합니다.)
데크 블록 접합부의 두꺼운 갈비뼈 교차점은 열 트랩입니다. 우리의 냉각 전략:
9개의 지지 블록 각각에 깊게 뚫린 배플 및 버블러
20-30% 더 빠른 열 추출을 위해 데크 리브 교차점과 중앙 허브에 베릴륨 구리(BeCu/Mold-Max) 인서트
유량 조절기가 있는 독립적인 구역화된 물 회로 → 균일한 온도 → 최소 변형
일반적인 사이클 시간: 80~130초(팔레트 중량 및 두께에 따라 다름)
상단 및 하단 데크 모두 언더컷/리브 네트워크가 있습니다.
블록 측벽용 유압 실린더 + 앵글 리프터 / 캠 슬라이드
전체 배출 스트로크를 지원하는 매우 긴 가이드 기둥이 있는 스트리퍼 플레이트/대형 이젝터 블록
사이클당 초를 단축하기 위한 조기 이젝트 연결 옵션(금형이 부분적으로 열림 → 이젝션 시작)
다이아몬드 질감의 상단 및 하단 데크/점묘형 미끄럼 방지 패턴(Ra 사용자 정의 가능)
양각 회사 로고, RFID 태그 포켓, 날짜/로트 코드 구멍
랙형 팔레트를 위한 옵션 강철 강화 슬롯 설계(금속 막대 인서트 몰딩)
식음료: FDA 준수 HDPE, 세척이 용이하고 매끄러운 표면, 파편 없음 → 병입 라인 및 유제품에 위생적임
제약 및 클린룸: 흘리지 않고 매끄러운 데크; 선택적 정전기 방지 제제
자동차 및 중공업: 엔진 블록, 주조, 부품에 대한 높은 정적/동적 하중
콜드체인 및 수출: ISPM-15 면제; –40°C ~ +80°C에서 작동합니다. 리버시블 데크는 서비스 수명을 연장합니다.
자동 창고(AS/RS): 4방향 지게차/팔레트 잭 입구; 컨베이어 시스템의 치수 안정성
입증된 대형 포맷 경험 – 수백 개의 팔레트 몰드(단일/이중 면, 네스팅 가능, 랙 가능)를 유럽, 미주, 동남아 및 중동 지역으로 수출합니다.

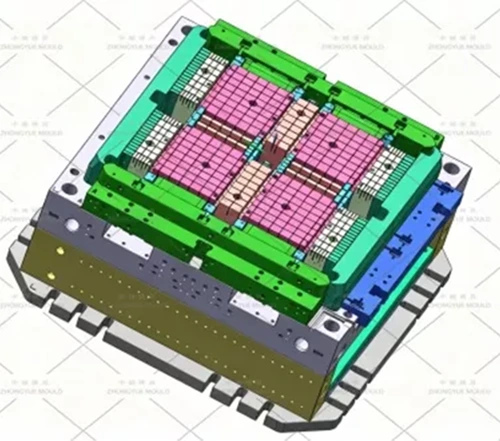

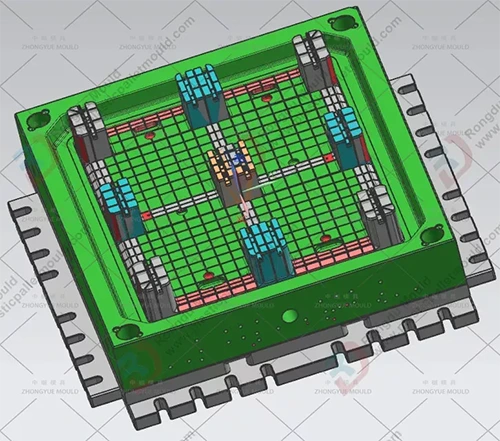

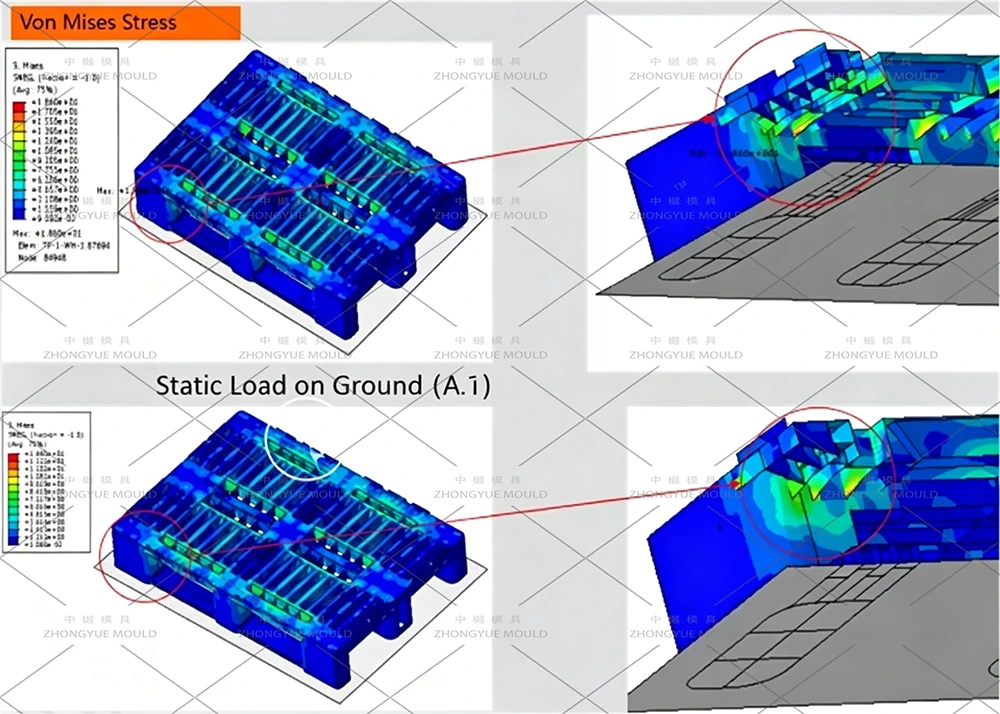

강철 절단 전 Moldflow 및 DFM - 채우기 패턴, 냉각 균일성 및 뒤틀림을 시뮬레이션하여 리브 교차점의 싱크 마크를 제거합니다.

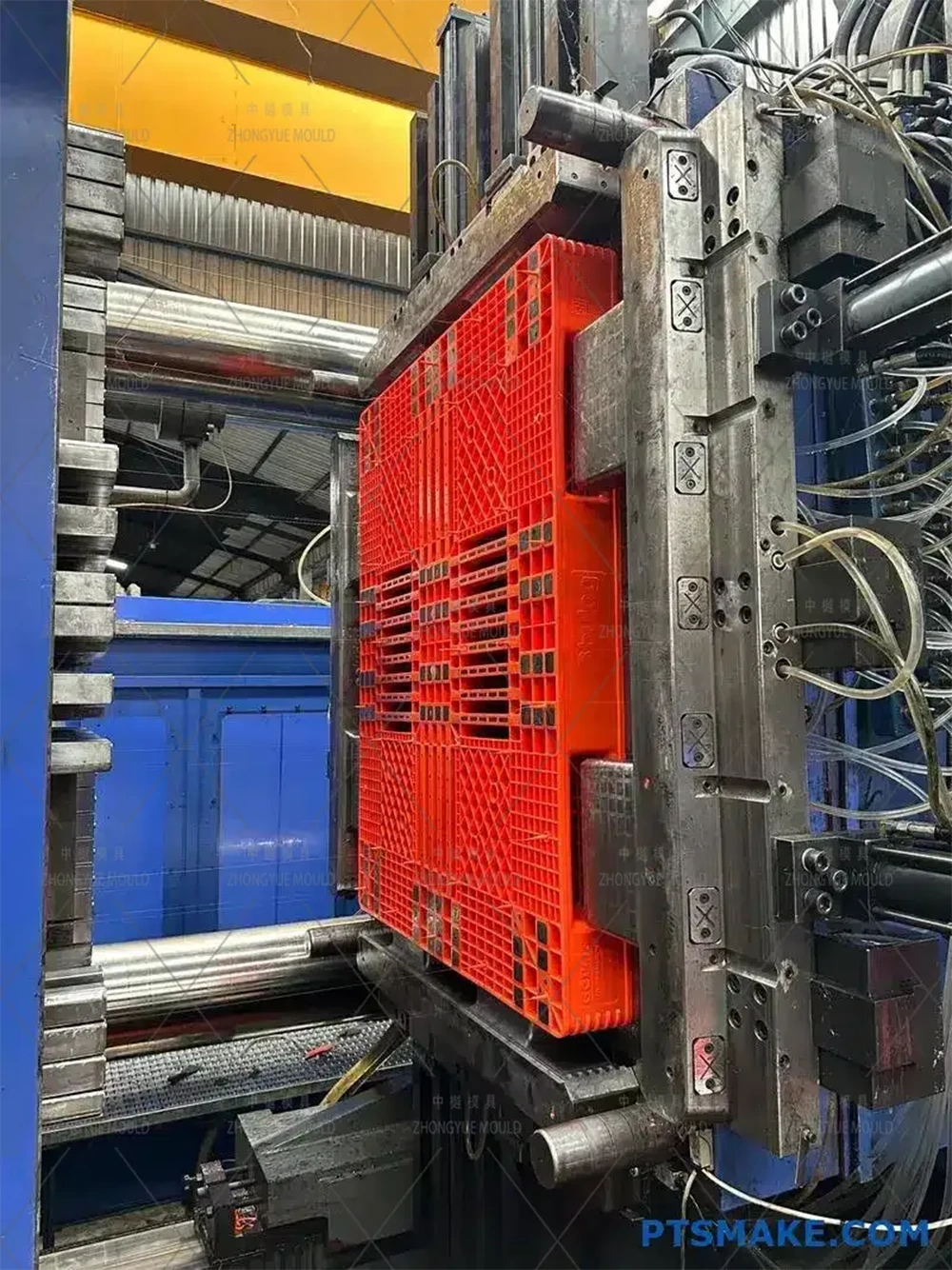

투명한 공정 – 주간 가공 사진 → T0 시험 영상 + 샘플 치수 보고서 → 출하 전 최종 검사.
완전한 예비 부품 및 지원 - 마모 부품, 유지 관리 설명서, 원격 문제 해결이 포함된 전체 키트입니다.
