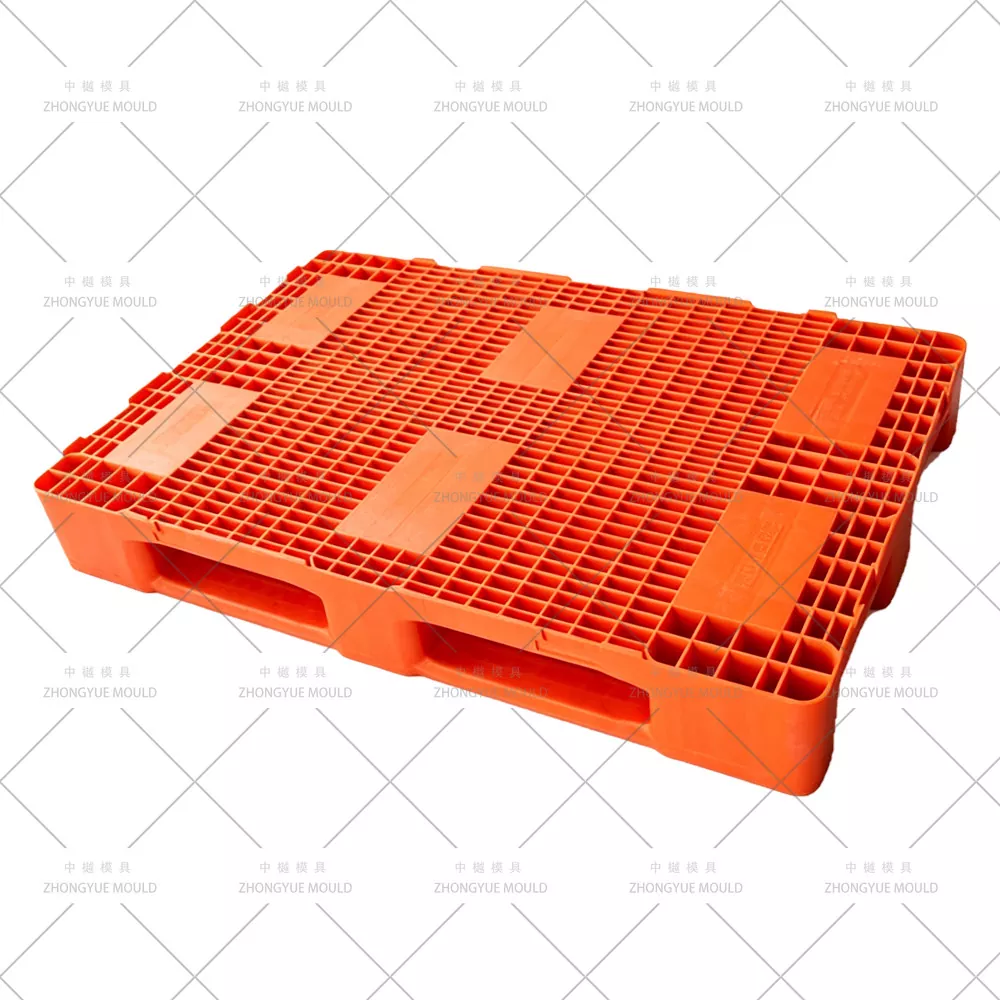

글로벌 창고 보관, 물류 및 수출 배송에서 4방향 입구 플라스틱 팔레트는 가장 다양한 처리 플랫폼입니다. 2방향 진입 팔레트(두 개의 반대쪽 측면에서만 지게차 진입 가능)와는 달리 4방향 팔레트는 측면 개구부가 있는 9다리 네스트블 디자인 또는 교차 터널 입구가 있는 주변 베이스 양면 설계를 통해 4면 모두에서 지게차 및 팔레트 잭에 접근할 수 있습니다. 이러한 유연성은 하역장의 효율성과 창고 처리량을 크게 향상시킵니다.

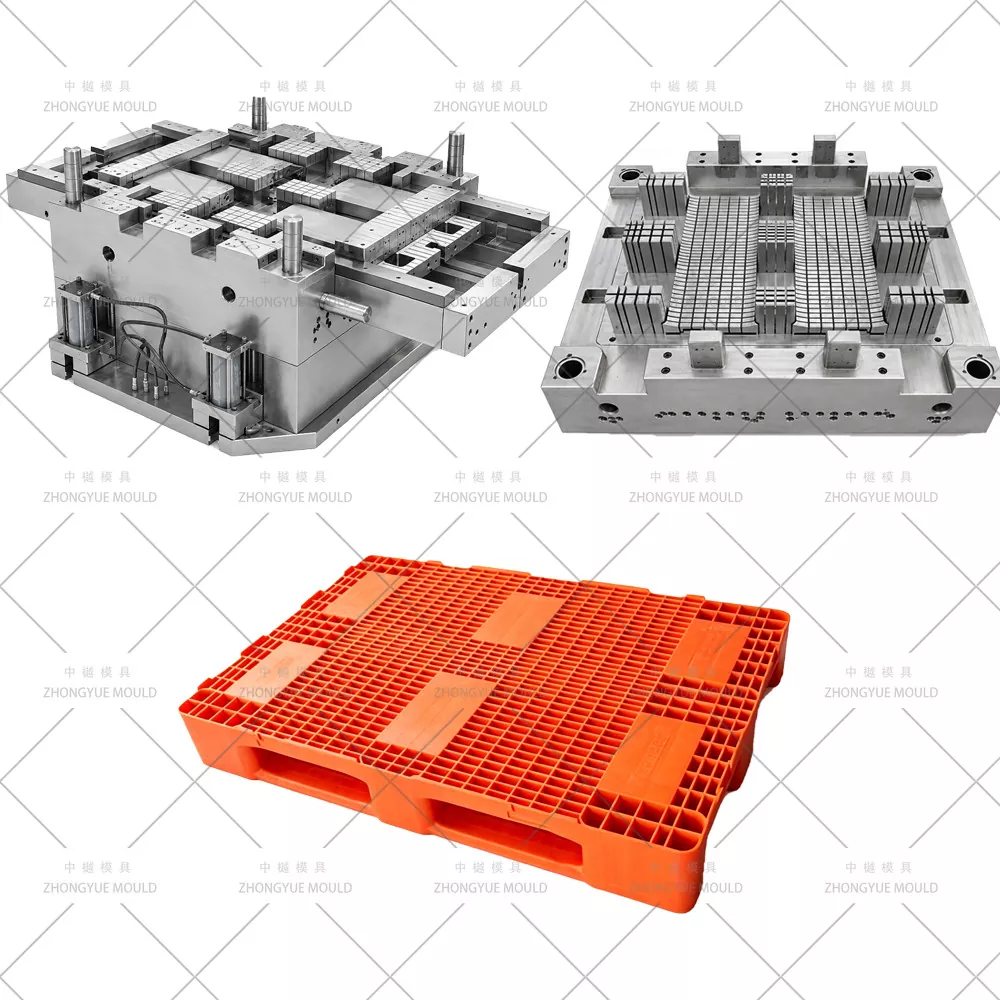

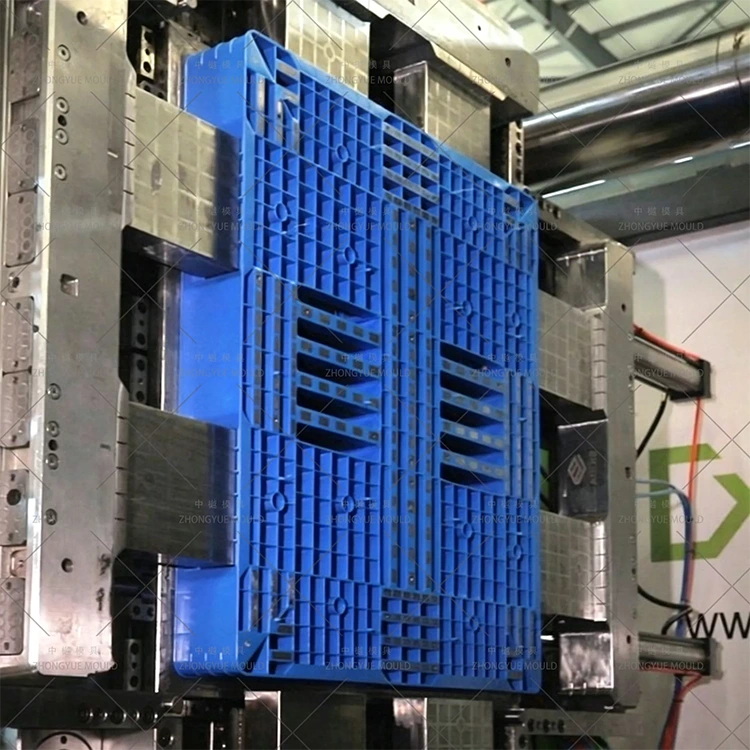

플라스틱 4방향 팔레트 금형은 HDPE 또는 PP로 이러한 팔레트를 생산하는 대형 사출 도구입니다. ZHONGYUE MOLD(중국 타이저우 황옌)에서는 중첩 가능한 9-레그 4방향 팔레트(1200×800/1000mm), 강화된 단면 4방향 러너 및 뒤집을 수 있는 양면 4방향 팔레트를 위한 맞춤형 4방향 팔레트 금형을 설계합니다. 이는 Moldflow 검증된 다중 포인트 게이팅, 인서트 블록 구조, BeCu 강화 냉각 및 정밀 측면 코어를 통합합니다. 포크 입구를 당기는 중입니다.
|
팔레트 크기 |
팔레트 재료 |
팔레트 유형 |
부하 용량 |
||
|
400x300mm |
고밀도 폴리에틸렌(HDPE |
중첩 가능한 팔레트 |
경량: 최대 500kg |
||
|
금형명 |
플라스틱 4방향 팔레트 금형 |
||||
|
금형 재료 |
P20,2738,718H, NAK80,2316, S136, H13 등 |
||||
|
몰드 베이스 |
자체 제작,LKM,DME,ASSAB |
||||
|
공동 |
싱글/멀티 |
||||
|
달리는 사람 |
콜드 러너와 핫 러너 |
||||
|
핫러너 브랜드 |
마스터, 허스키, 유도 등 |
||||
|
Degsin 소프트웨어 |
UG:Aoto CAD 등 |
||||
|
금형 수명 |
50~1억발/5~6년, 10년이 지나도 유지관리가 잘 되어 있는 경우 |
||||
|
T1 시간 |
45-60일 |
||||
|
플라스틱 소재 |
PP ABS |
||||
|
게이트 유형 |
핀포인트 게이트, 엣지 게이트, 서브 게이트, 필름 게이트, 밸브 게이트, 오픈 게이트 등 |
||||
|
금형 표면 처리 |
EDM, 질감, 고광택 연마 |
||||
|
품질 시스템 |
ISO9001 |
||||
|
HS코드 |
8480719090 |
||||
|
기원 |
중국 저장성 황옌 |
||||
|
패키지 |
나무 케이스 |
|
|||
|
금형 재료 |
경도 |
금형 수명 |
|||
|
P20 |
HRC 28-33 |
>300,000발의 탄 |
|||
|
718 |
HRC 33-36 |
>500,000발의 탄 |
|||
|
H13 |
HRC >43 |
>800,000발의 탄 |
|||
|
2344 |
HRC >48 |
>800,000발의 탄 |
|||
|
S136 |
HRC 48-52 |
>1,000,000발의 탄 |
|||
다음 플라스틱 팔레트 금형 프로젝트를 밝게 만드십시오!
우리는 팔레트 제조에 있어서 하나의 크기가 모든 것에 적합하지 않다는 것을 알고 있습니다. 당사의 전략적 제품 라인업은 다양한 산업 요구 사항에 맞는 전문 솔루션을 제공합니다.
|
금형 유형 |
구조 설계 |
참가방법 |
이상적인 애플리케이션 |
|
네스터블 9-레그 4방향 팔레트 몰드 |
통합된 측면 포크 개구부를 갖춘 9개의 테이퍼형 지지대가 있는 상단 데크 |
테이퍼형 피트 사이의 틈을 통한 지게차/펌프 잭 입구 |
수출 화물, 편도 물류, 공간이 제한된 반송 운송 |
|
단일 페이스 3러너 + 측면 컷아웃 4방향 |
정밀한 크로스 노치가 특징인 3개의 세로 러너가 있는 견고한 상단 데크 |
전략적으로 배치된 러너 노치를 통한 포크 진입 |
중간 규모의 반복 사용, 소매 유통, 일반 창고 보관 |
|
양면/랙형 4방향 팔레트 금형 |
주변 베이스와 통합 포크 터널을 갖춘 이중 데크 구조 |
강화된 데크 블록 터널을 통한 포크 진입 |
견고한 랙 시스템, 가역적 응용 분야, 식품/제약 산업 |
4방향 팔레트는 미끄럼 방지 리브와 견고한 지지 구조를 갖춘 대형 상단 데크를 통해 독특한 엔지니어링 과제를 제시합니다. 게이트 배치가 잘못되면 중요한 하중 지지 영역에 약한 웰드 라인이 생성됩니다.
우리의 솔루션:
● CAE 충진 분석을 통해 최적의 게이트 배치(일반적으로 8~16개 낙하)를 결정하여 데크 표면과 포크 입구 어깨의 니트 라인을 제거합니다.
● 일체형 핫 러너 시스템(밸브 또는 개방형 게이트 매니폴드)은 사출 압력을 15~20% 줄이면서 균형 잡힌 캐비티 충전을 보장합니다.
● 정밀한 열팽창 간격 설계로 콜드 스프루 낭비 제거
● 연마성 오염물질로부터 캐비티 표면을 보호하기 위한 재활용 HDPE/PP 처리용 필터 스크린(옵션)
대형 팔레트 금형에는 일관된 사이클 시간과 치수 정확성을 달성하기 위한 혁신적인 열 관리 솔루션이 필요합니다.
우리의 혁신:

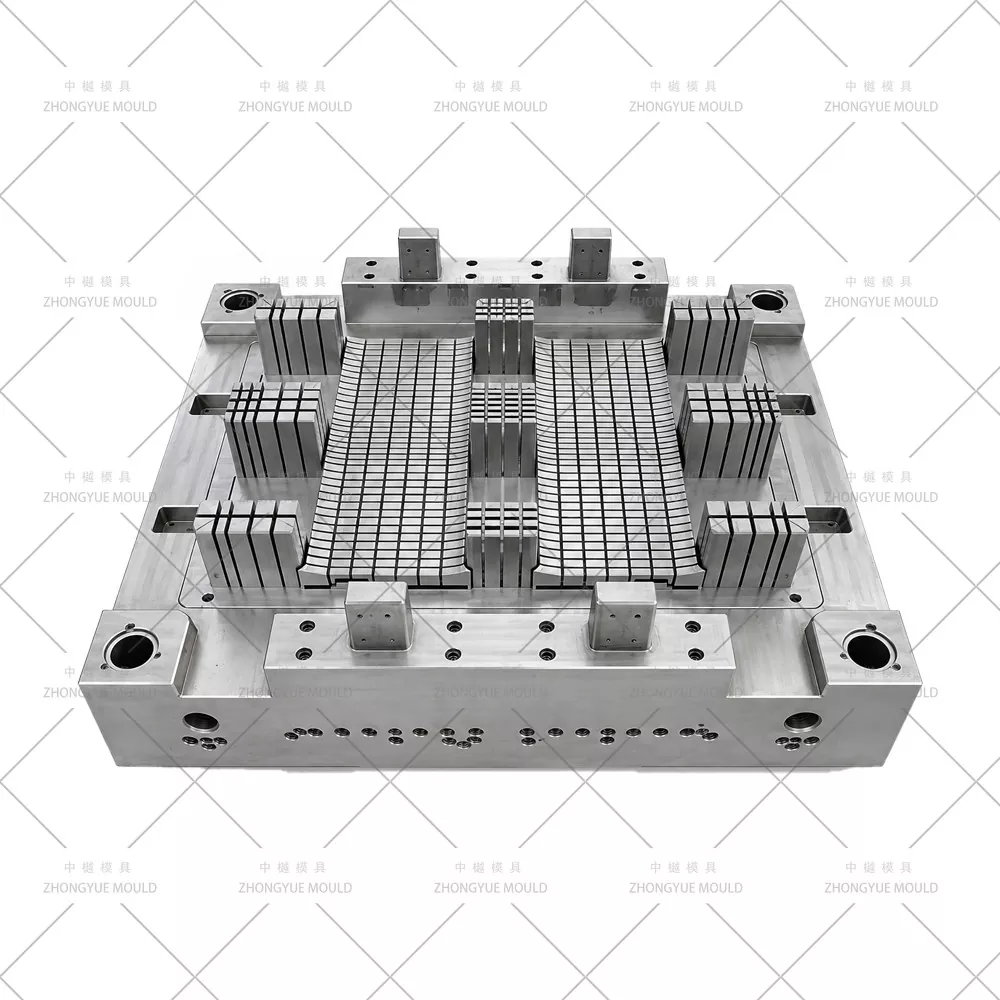

● 독립적으로 가공된 캐비티/코어 구성요소를 갖춘 모듈형 인서트 블록 설계
● 주요 접합부에서 핫스팟을 제거하기 위해 성형 표면에서 15~20mm 떨어진 곳에 전용 냉각 채널 배치
● 20~30% 더 빠른 열 추출을 위해 두꺼운 립 교차점에 베릴륨 구리(BeCu/Mold-Max) 인서트를 전략적으로 배치
● 정밀 유량 조절기를 사용한 독립적인 냉각 회로 구역화
● 중단 없는 연중무휴 생산을 위한 열팽창 보상 설계
● 결과: 무게가 6~22kg인 팔레트의 경우 70~130초의 업계 최고의 사이클 시간 달성

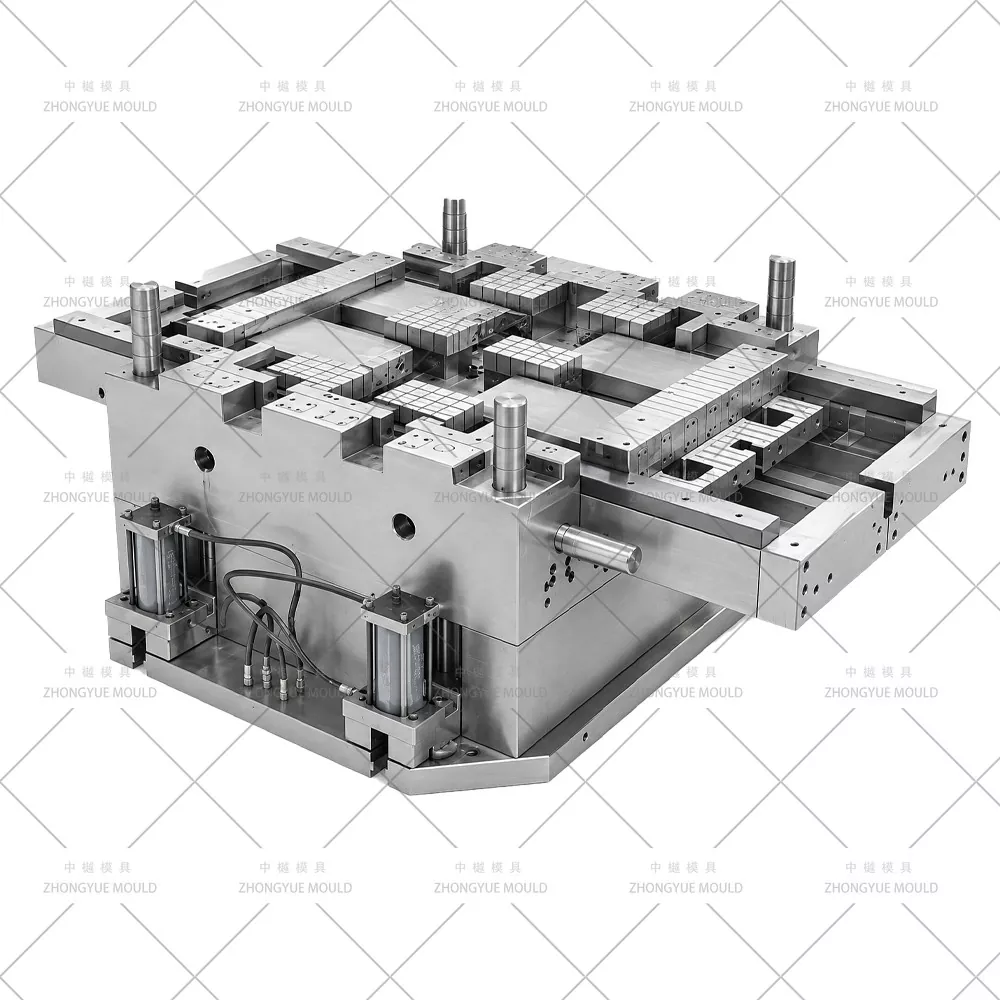

4방향 접근성에는 수백만 주기에 걸쳐 정밀도를 유지하는 정교한 부작용 메커니즘이 필요합니다.
우리의 엔지니어링 우수성:
● 완벽한 언더컷 간격을 위해 2~4면에 앵글 리프터 또는 캠 슬라이드가 있는 유압 실린더 시스템
● 질화 슬라이드 표면 또는 교체 가능한 마모 플레이트로 수명 연장
● 변형을 방지하기 위해 구조적으로 강화된 영역에 60~120개 이상의 이젝터 핀/블록 배치
● 이젝터 플레이트를 기계 녹아웃 바에 연결하는 동기화된 열기+배출 동작
● 장기간 정렬 정확도를 보장하는 강화된 가이드 부싱 및 슬리브
● 이점: 배출 시 부품 손상이 전혀 없이 사이클 시간이 15~20% 더 빨라집니다.
재료 선택은 금형 수명과 생산 경제성에 직접적인 영향을 미칩니다.
우리의 재료 과학 접근 방식:
● 표준 생산량을 위한 P20 프리하든강(28~32HRC)
● 대용량 연마재 가공을 위한 H13 열처리 공구강(48-52 HRC)
● 최대 내마모성을 요구하는 극한 작업용 718H 프리미엄 강철
● 취성 파괴를 방지하기 위해 열처리를 제어한 공장 인증 소재
● 가치 제안: 기존 금형 제작에 비해 사용 수명이 30~40% 더 깁니다.
기존의 모놀리식 금형 구조로 인해 생산 일정에 병목 현상이 발생합니다.
● 캐비티/코어를 동시에 처리되는 여러 개의 작은 인서트로 전략적으로 분할
● 여러 CNC/EDM 스테이션에 걸친 병렬 가공 워크플로
● 완전한 금형 폐기 없이 개별 인서트 오류 수정
● 복잡한 형상에서 원활한 탈형을 위한 영역별 구배 각도(1°~1.5°)
● 배송 이점: 기존 제조 방법에 비해 리드 타임이 40~50% 더 빠릅니다.
● 나무 팔레트에 대한 ISPM-15 면제 대안으로 훈증 요건이 제거되었습니다.
● 4방향 진입 기능으로 적재/하역 속도가 25~30% 향상됩니다.
● 네스터블 설계로 반송 화물량을 최대 75%까지 줄입니다.
● 매끄럽고 세척이 쉬운 표면을 갖춘 FDA 규격 HDPE 소재
● 파편 위험이 없어 병입 및 유제품 작업 시 제품 안전이 보장됩니다.
● 콜드체인 무결성을 위한 -40°C ~ +80°C의 온도 저항
● 흘러내리지 않는 표면은 민감한 환경에서 오염을 방지합니다.
● 전자 부품 취급을 위한 선택적인 정전기 방지 제제
● 부드러운 데크 디자인으로 박테리아가 서식할 수 있는 지점이 제거됩니다.
● 치수 안정성으로 AGV(자동 가이드 차량)와의 호환성 보장
● 정밀 성형 팔레트는 수백만 주기에 걸쳐 일관된 치수를 유지합니다.
● 강화된 구조로 로봇의 핸들링 스트레스를 견딥니다.
● 수백 개의 성공적인 9다리 네스터블 및 양면 4방향 팔레트 금형이 45개 이상의 국가로 수출됨
● 15년 이상의 중장비 팔레트 금형 엔지니어링 전문 분야
● 유럽, 미주, 동남아시아, 중동 시장에 걸친 고객 기반

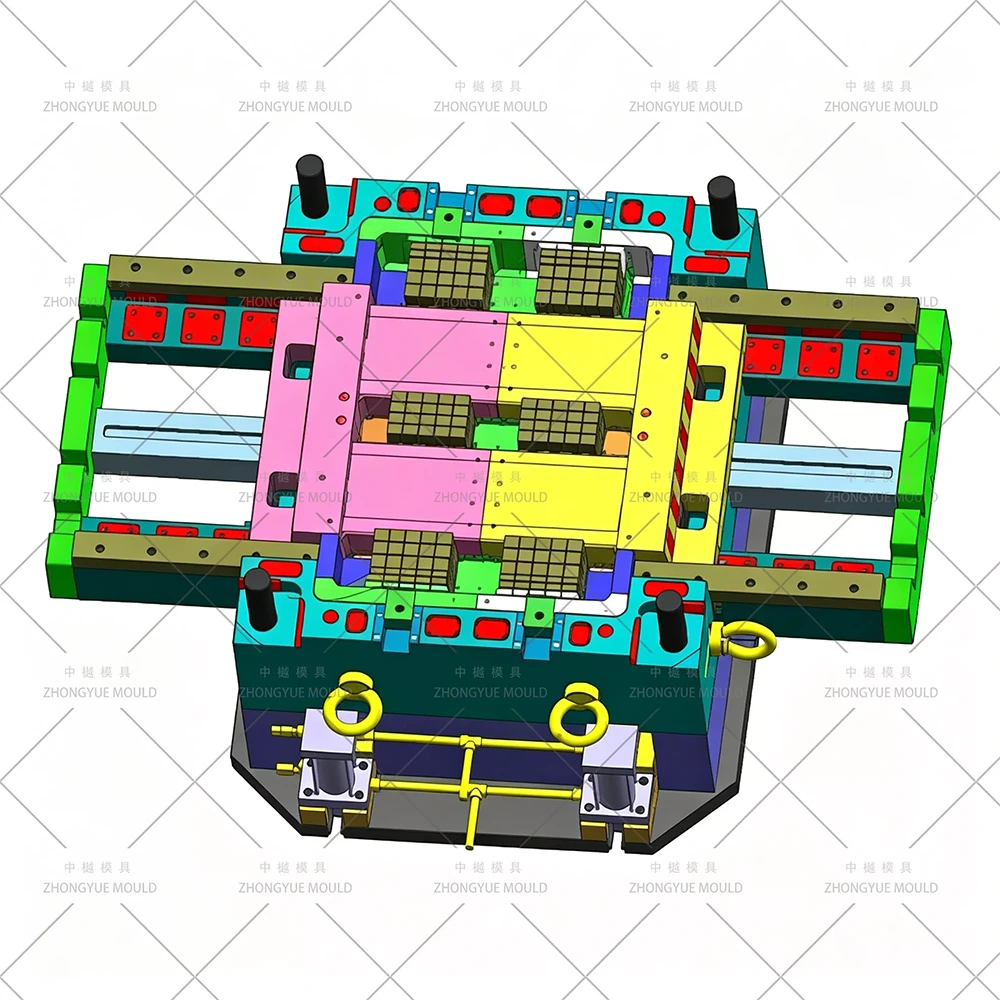

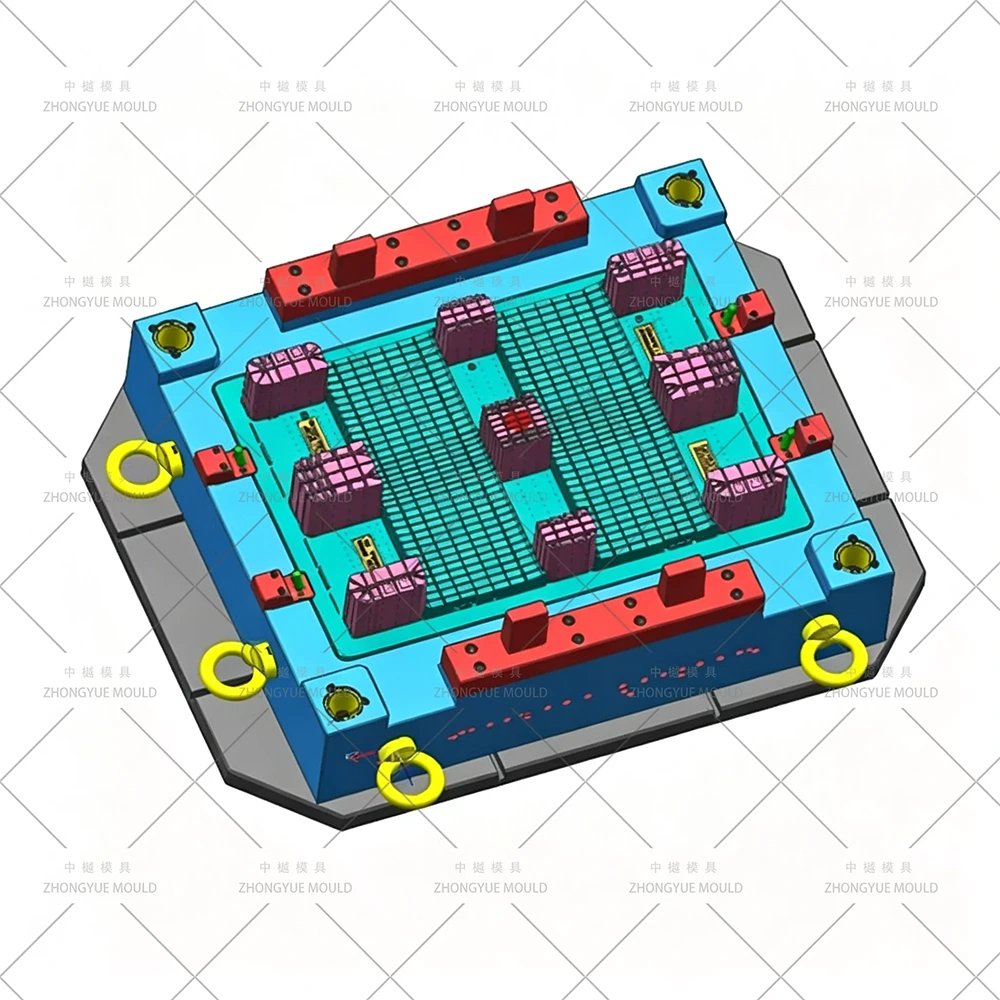

● 강철 절단 전 Moldflow 분석 - 게이트 위치, 충전 균형 및 냉각 균일성을 검증합니다.
● 예측공학을 통해 갈비뼈 교차점과 분기점 어깨 부위의 싱크마크 제거
● 가상 프로토타이핑으로 실제 시험 반복 횟수가 60~70% 감소합니다.
● 블록 삽입 병렬 가공으로 기존 접근 방식에 비해 납품 속도가 50% 더 빠릅니다.
● 모듈식 설계로 유지 관리가 간편하고 비용 효과적인 인서트 교체가 가능합니다.
● 내부 생산 관리로 모든 부품에 걸쳐 일관된 품질 보장
● 전체 차원 보고를 통한 CMM 검사
● 자재 추적성을 위한 철강 인증 문서
● 배송 전 T0 평가판 동영상 및 샘플 치수 보고서 제공
● ISO 9001:2015 인증 제조 공정
● 이젝터 핀, 씰, 히터 밴드를 포함한 완벽한 예비 부품 키트
● 다국어 기술 지원을 통한 원격 문제 해결 기능
● 필요시 현장 엔지니어 파견
● 공정 최적화를 위한 평생 기술 상담
● 무료 맞춤형 금형 설계 상담
● 특정 생산 요구사항에 대한 자세한 ROI 분석
● 당사의 첨단 제조 역량을 보여주는 가상 공장 견학
● 투명한 가격 구조로 경쟁력 있는 견적 제공
비효율적인 팔레트 생산으로 인해 비즈니스 성장이 제한되지 않도록 하십시오. 4방향 팔레트 금형 솔루션에서 정밀도, 신뢰성 및 탁월한 가치를 요구하는 제조업체가 신뢰할 수 있는 선택인 ZHONGYUE MOULD와 협력하십시오.
