ZHONGYUE MOLD는 플라스틱 책상 쓰레기통 중간 프레임 금형/미니 데스크탑 쓰레기통 중간 링(압력 링, 스프링 슬롯 및 피벗 구멍이 있는 칼라 연결)을 글로벌 가정용품 도매업체, 슈퍼마켓 및 개인 상표 브랜드에 공급하는 전문 중국 사출 금형 제조업체입니다. 중간 프레임은 쓰레기통 본체와 스윙/압출식 뚜껑 사이에 위치합니다. 일반적으로 PP(약간의 유연성을 위해 MFR 10-20) 또는 ABS(단단한 색상 일치)로 매끄럽게 광택이 나는 캐비티(SPI B1/B2)로 성형되며, 통합 성형된 비틀림/압축 스프링 채널, Φ3~5mm 피벗 축 구멍(가공된 코어 핀) 및 쓰레기통 본체 테두리에 맞물리는 스냅핏 클립이 특징입니다. 당사의 중간 프레임 금형은 일반적으로 대칭 설계를 위한 단일 캐비티(1×1) 또는 1+1 L+R이며, 내부 뒷면에 숨겨진 잠수함 게이트, 피벗 구멍 동심도를 위한 정밀 연삭 코어 핀(h7 공차) 및 용기 본체와 뚜껑 피벗 보스 모두에 적절한 간격(0.15~0.3mm)을 보장하는 DFM 분석을 갖추고 있습니다.
스프링 시트가 있는 프레스-오픈 중간 링, 피벗 보어가 있는 스윙 리드 연결 칼라, 장식용 분리기 링(메커니즘 없음)에 이르기까지 강철 절단 전에 전체 DFM 검토를 제공합니다.
|
목 |
사양/옵션 |
|
|
금형명 |

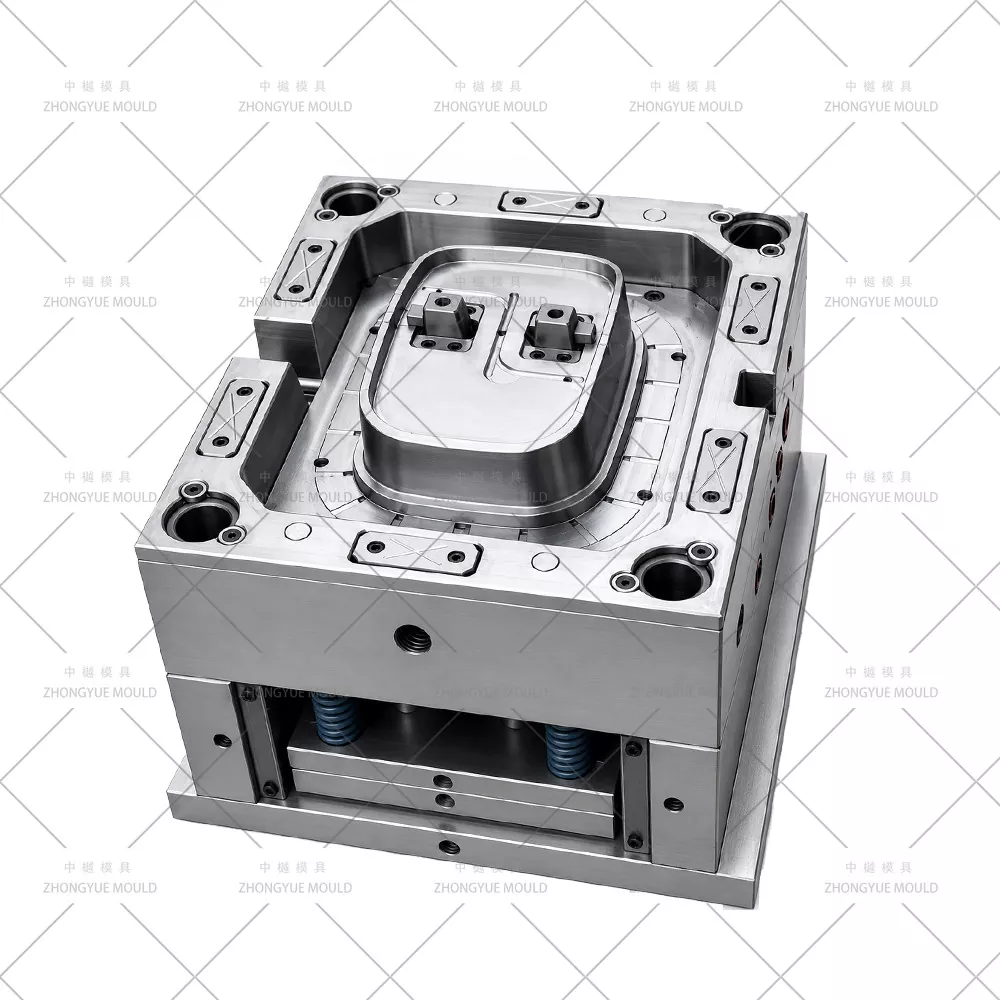

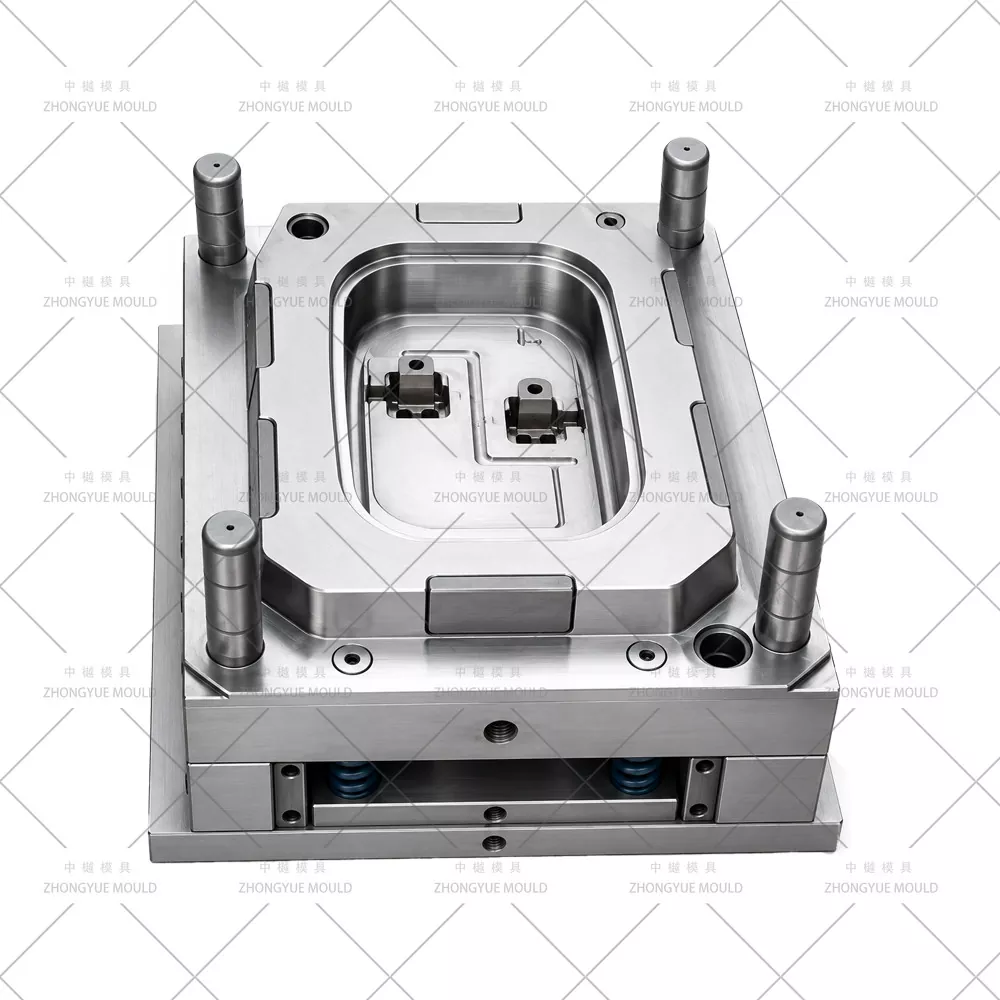

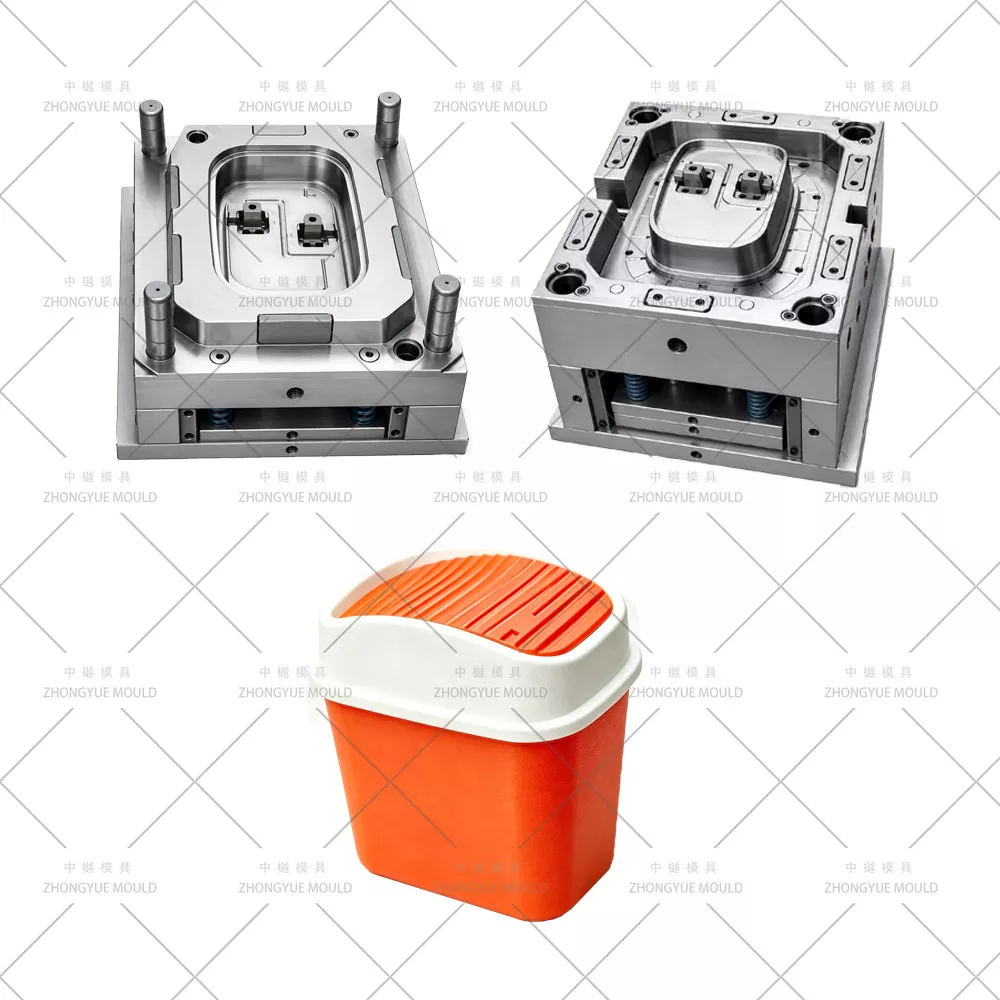

플라스틱 책상 / 미니 데스크탑 쓰레기통 중간 프레임 (중간 링 / 압력 링 / 연결 칼라) 사출 금형 |
|
|
캐비티 및 코어 스틸 |
캐비티: P20(사전하드 HRC 28-33) 표준; 수명 연장 및 광택 향상을 위한 718H(HRC 33–38) 옵션; 코어: P20 / 718H; 코어 핀: H13(SKD61) 접지 |
|
|
금형 유형 |
2플레이트 개폐식; 센터 핀 포인트를 사용하는 경우 옵션 3플레이트(드물게) |
|
|
몰드 베이스 |
LKM / DME / HASCO / 자체 설계 (일반 250×300mm – 350×400mm, 무게 0.25–0.6T) |
|
|
충치 |
1×1 표준; 대칭 프레임에 1+1 L+R 사용 가능; 일반 장식 링에 2-캐비티 가능 |
|
|
러너 시스템 |
콜드 러너(하위/에지, 1+1의 경우 Y자형 분기); 부품 크기가 작기 때문에 일반적이지 않은 핫 팁 |
|
|
게이트 유형 |
내부 후면 플랜지/보이지 않는 면에 있는 잠수함(잠재) 게이트; 팬 게이트 대안 |
|
|
방출 |
베이스 림의 이젝터 핀; 클립 언더컷용 미니 리프터(있는 경우) |
|
|
냉각 |
중앙 배플 Ø6–8mm + 스프링 채널 반경의 BeCu 인서트; 단일 절연 회로 |
|
|
슬라이드/리프터 |
0-2개의 미니 각진 리프터 또는 스냅핏 클립 언더컷용 얕은 슬라이드(있는 경우); 피벗 구멍용 정밀 접지 코어 핀 |
|
|
표면 마감 |
공동: SPI B1/B2 새틴 광택 표준; 럭셔리/클리어 PS용 SPI A2 옵션; 코어: SPI B1; 장식 버전이 지정되지 않는 한 등나무/VDI 텍스처가 없습니다. |
|
|
금형 수명 |
≥300,000장(P20); ≥500,000발(718H) |
|
|
권장 성형 재료 |
PP(MFR 10–20, 약간의 준수용), ABS(견고한 색상 일치), PS(투명 장식 링); 요청당 마스터배치 |
|
|
디자인 소프트웨어 |
UG NX, Pro/E, 솔리드웍스, AutoCAD |
|
|
공차 제어 |
±0.05mm 일반; 피벗 구멍 Ø에서 ±0.05mm; 본체/뚜껑까지의 조립 간격 누적 확인당 ±0.15~0.3mm |
|
|
금형 재료 |
경도 |
금형 수명 |
|
P20 |
HRC 28-33 |
>300,000발의 탄 |
|
718 |
HRC 33-36 |
>500,000발의 탄 |
|
H13 |
HRC >43 |
>800,000발의 탄 |
|
2344 |
HRC >48 |
>800,000발의 탄 |
|
S136 |
HRC 48-52 |
>1,000,000발의 탄 |
다음 플라스틱 쓰레기통 금형 프로젝트를 더욱 밝게 만들어 보세요!
정밀 피벗 홀 코어 핀(Φ3~5mm)— H13 또는 SKD61 코어 핀을 h7 공차로 접지합니다. 코어에 고정되거나 수축 끼워 맞춤; 데이텀 중심선(±0.05mm)에 대한 동심도 확인 - 부드러운 덮개 스윙/스프링 작동에 중요합니다.
스프링/토션 바 채널 형상— 스프링 홈의 균일한 벽 두께(2.0~2.5mm); 싱크를 방지하기 위해 두꺼운 채널 끝 근처의 국지적 냉각 버블러; DFM에서 채널 구배 ≥2°가 확인되었습니다.
스냅핏 클립 언더컷— 미니 각진 리프터 또는 단순 슬라이드 — 용기 본체 림과 맞물리는 작은 언더컷 클립; 1~2개의 미니 각진 리프터 또는 얕은 슬라이드를 통해 처리됩니다. 3D 어셈블리에서 시뮬레이션된 간섭.
하이 폴리쉬/새틴 캐비티— 등나무 질감 없음 — SPI B1(새틴) 표준; 프리미엄 클리어룩 PS 버전용 SPI A2 옵션; 장식용 외부 링으로 지정되지 않는 한 VDI/등나무 에칭이 없습니다.
내부 플랜지/뒷면에 숨겨진 잠수함 게이트— 외부 가시면에서는 보이지 않는 게이트 흔적; 1+1 L+R인 경우 콜드 러너 Y 분기; 핫팁은 드물다(작은 부분, 일반적으로 비용이 정당화되지 않음).
컴팩트 냉각— 중앙 배플 + BeCu 인서트 — 코어를 통한 Ø6~8mm 배플; 스프링 채널 베이스 반경에 BeCu(베릴륨 구리) 인서트; 8~14초 주기에 충분한 단일 절연 물 회로.
조립 여유공간 DFM (본체 ← 프레임 ← 뚜껑)— 꽉 끼거나 흔들리는 것을 방지하기 위해 용기 본체 및 뚜껑 도면을 통해 적재당 권장 간격 0.15~0.3mm를 확인합니다.
프로젝트 시작 및 DFM 검토— 스프링 채널 벽 두께, 피벗 구멍 Ø 및 핀 투영, 클립 언더컷 드래프트, 게이트 위치 및 이젝터 레이아웃을 분석합니다. 통 본체와 뚜껑 도면을 통해 조립 간격(0.15~0.3mm)을 확인하세요.
금형 설계 승인(3D)— 냉각 배플 레이아웃, 정밀 코어 핀 정의(h7), 클립용 미니 리프터/슬라이드(있는 경우), 배기 전략(0.01–0.015mm 분할선 배기)을 갖춘 전체 조립품입니다.
정밀 가공— 고속 CNC 황삭/마감 캐비티, 냉각 배플용 심공 드릴링, 접지된 H13 코어 핀(동심도 확인), 캐비티/코어 SPI B1/B2 광택.
A조립 및 T1 평가판— 사내 사출기로 작동합니다. 핀 게이지가 있는 피벗 구멍 Ø 확인, 더미 스프링/와이어가 있는 스프링 채널 맞춤, 본체 및 뚜껑 샘플을 사용한 조립 테스트; 체험영상 + 샘플부품 공급
수정 및 최종 승인— 필요한 경우 미세 조정합니다. 금형 설명서 및 예비 부품 목록(코어 핀, 이젝터 핀, 스프루 부싱)과 함께 훈증 방지 케이스에 넣어 배송됩니다.
판매 후 지원— 1년 금형 보증, 사람이 만든 손상이 아닌 경우 무료 예비 코어 핀/이젝터 핀, 원격 기술 안내.

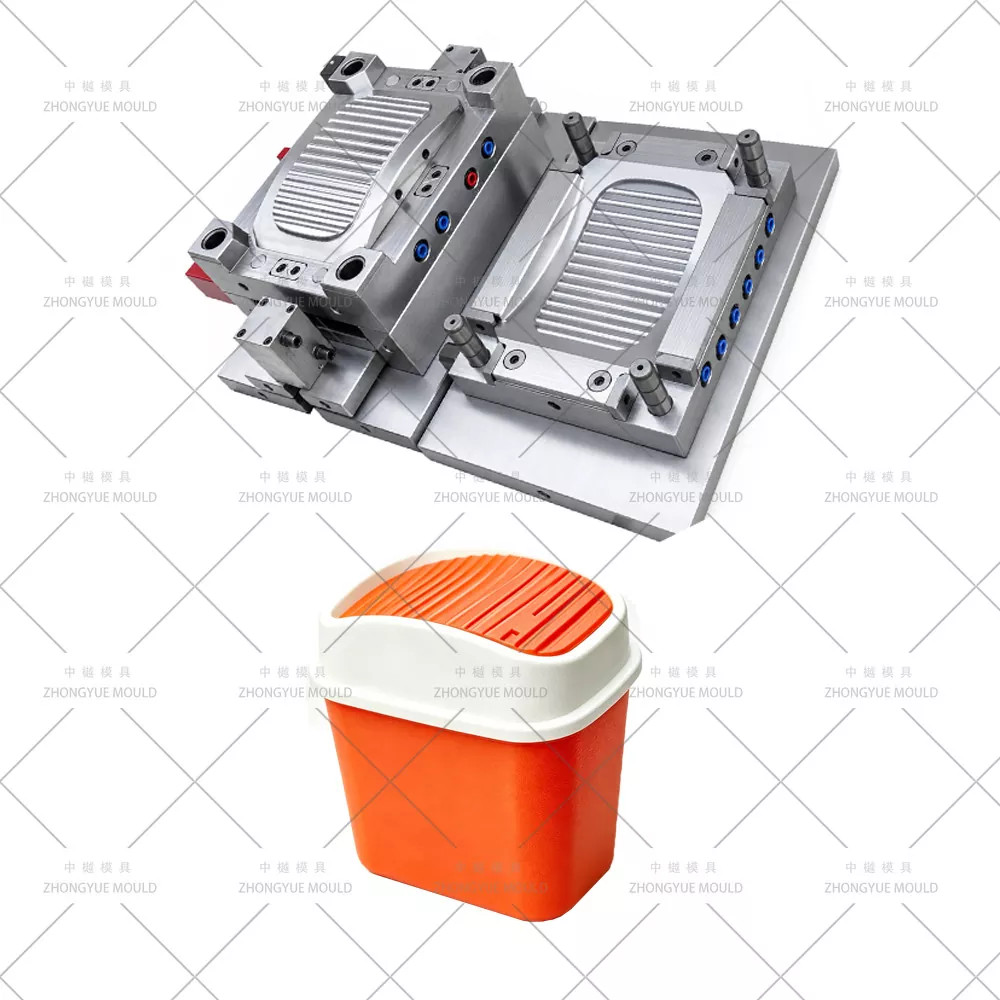

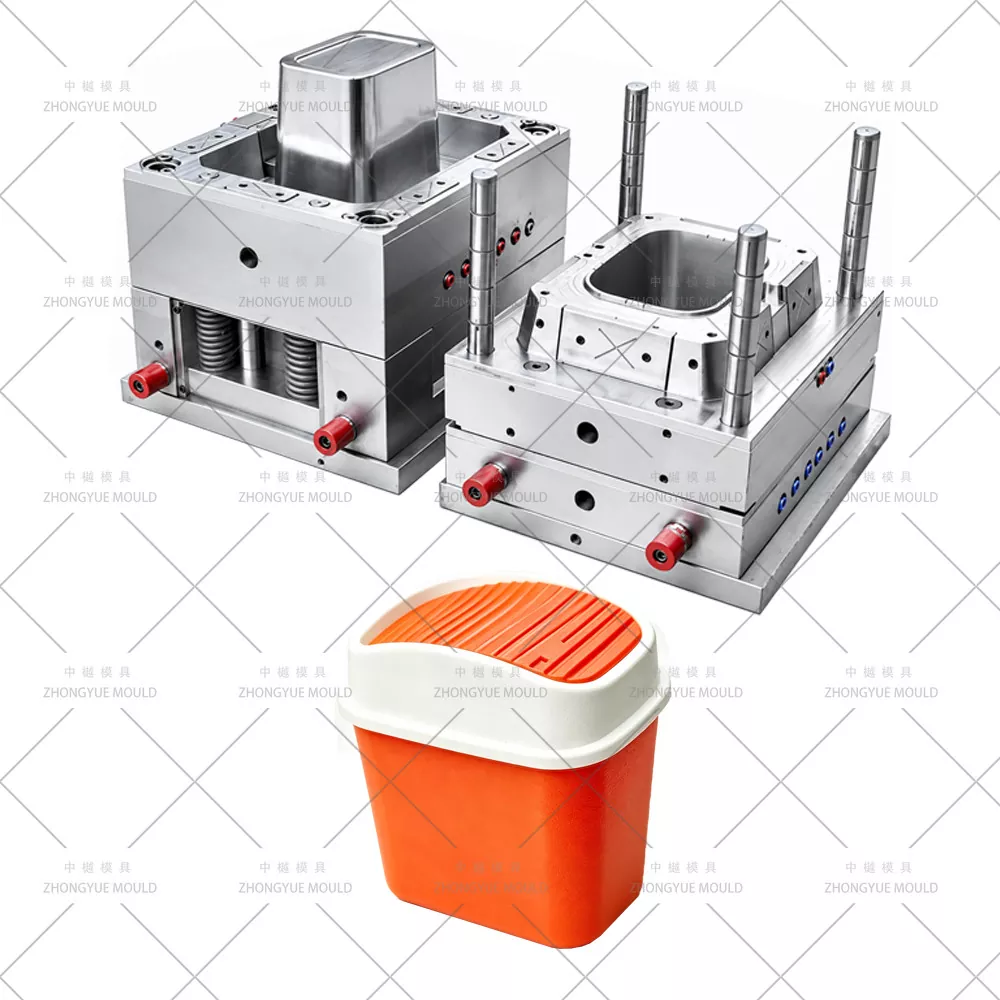

풍부한 생활용품 금형 체험— 책상통(본체+뚜껑+중간 프레임 세트), 등나무 바구니, 의자, 상자 자체 제작
조립 누적 점검을 통한 사내 DFM 검토— 철재 절단 전 본체 ← 프레임 ← 뚜껑 사이의 피벗 구멍 공차 및 간격을 확인하십시오.
정밀 코어핀 및 스프링 그루브 전문성— 접지 H13 핀, 기능성 채널의 균일한 벽, 클립 언더컷을 위한 미니 리프터 설계
엄격한 QC 및 투명한 진행— 주간 가공 사진, 출하 전 T1 샘플 승인(조립 적합성 테스트)
수출 경험— 유럽, 북미, 남미, 동남아시아, 중동으로 배송되는 금형
1년 금형 보증 + 예비 코어 핀/이젝터 핀
Q: "중간 프레임"과 뚜껑 또는 본체가 정확히 무엇인가요?
A: 중간 프레임(중간 링/압력 링)은 쓰레기통 본체와 뚜껑 사이에 위치합니다. 여기에는 스프링/토션 바 채널, 뚜껑용 피벗 축 구멍, 용기 본체 테두리에 고정하는 스냅핏 클립이 포함되어 있습니다. 이 프레임에서는 뚜껑이 흔들리거나 눌립니다. 프레임 자체가 뚜껑을 대체하지는 않습니다.
Q: 중간 프레임 몰드를 인용하려면 상자 본체 및 뚜껑 도면이 필요합니까?
A: 적극 권장합니다. 조립 간격(피벗 보스 맞물림 깊이, 본체 림 Ø에 클립 스냅핏, 뚜껑 스윙 아크 대 프레임 개구부)을 확인하고 피벗 구멍 위치를 확인해야 합니다. 프레임 도면만 있는 경우 견적은 가능하지만 조립 적합성을 사전 확인할 수는 없습니다.
Q: 단일 캐비티 또는 1+1 L+R?
A: 대부분의 중간 프레임은 1×1 단일 캐비티입니다. 프레임이 완벽하게 대칭인 L/R(이중 상자 장치의 양쪽에 사용되는 동일한 부분 - 단일 상자에서는 드물음)인 경우 1+1을 수행할 수 있습니다. 일반 장식 링은 때때로 2개의 공동으로 구성됩니다. 귀하의 부품 형상에 따라 조언해 드립니다.
질문: 표면 마감은 무엇입니까? 등나무 질감이 있습니까?
A: 아니요. 중간 프레임은 SPI B1(새틴) 표준이고 투명 PS 장식 링용 SPI A2는 옵션입니다. 장식용 외부 링 버전을 특별히 요청하지 않는 한 라탄/VDI 텍스처는 적용되지 않습니다.
Q: 견적을 받으려면 무엇이 필요합니까?
A: 중간 프레임의 2D 도면(PDF/DWG) + 3D 모델(STP/IGS/X_T) 및 바람직하게는 용기 본체 및 뚜껑 3D(또는 최소한 결합 치수: 본체 상단 OD, 뚜껑 피벗 보스 위치). 재질(PP MFR/ABS 등급)을 지정합니다.
중간 프레임 2D 도면 + 3D 모델(그리고 이상적으로는 본체/뚜껑 결합 치수 또는 파일)과 프로젝트 요구 사항을 보내세요. ZHONGYUE MOLD는 24~48시간 이내에 조립 스택 확인 + 공식 견적을 포함한 무료 DFM 검토를 제공합니다.
미니 데스크탑 쓰레기통 중간 링 / 압력 프레임 사출 금형 프로젝트를 시작하려면 지금 문의하십시오!
