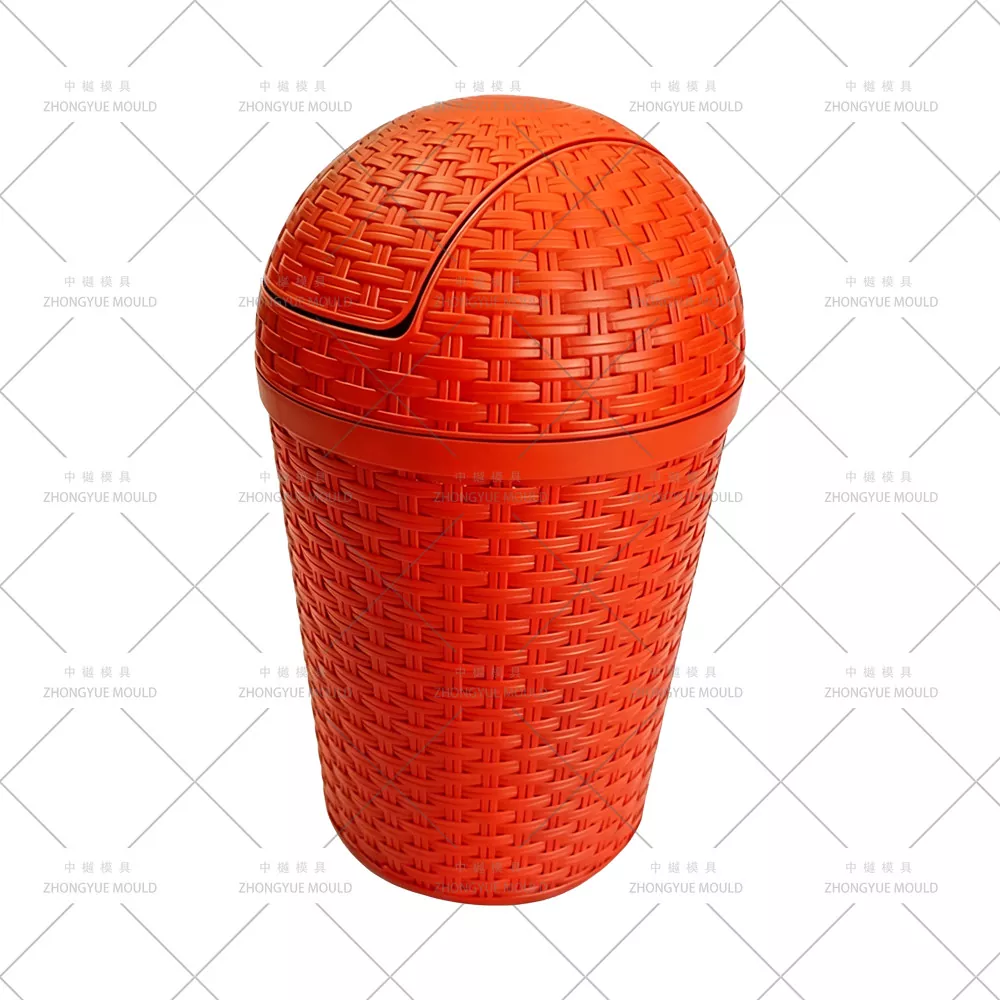

10L 둥근 등나무 쓰레기통 금형

10L 둥근 등나무 쓰레기통 금형 - 맞춤형 원형 직조 / 등나무 패턴 원형 쓰레기통 사출 금형 제조업체

ZHONGYUE MOLD는 전 세계 가정용품 도매업체, 슈퍼마켓 및 개인 상표 브랜드에 10L 원형 등나무 쓰레기통 금형/원형 직조 패턴 원형 쓰레기통 사출 금형을 공급하는 중국 전문 사출 금형 제조업체입니다. 정사각형 상자와 달리 둥근 등나무 모양 상자에는 일반적으로 원통형 본체 주위에 연속 직조/지팡이 릴리프를 형성하고 질감이 있는 표면을 찢지 않고 깔끔하게 탈형할 수 있도록 4~8개의 작은 각진 슬라이드 또는 분할 링 메커니즘이 있는 2분할(분할 캐비티) 디자인이 필요합니다. 용기는 외부 캐비티에 EDM 릴리프 + 산 에칭 VDI 30-42 등나무 직조 및 광택 처리된 부드러운 코어를 사용하여 PP(MFR 8-15g/10분, 선택적으로 UV 안정화)로 성형됩니다. 당사의 라운드 빈 금형은 내부 상단 테두리의 하단 중앙 핀 포인트 게이트(3플레이트 금형) 또는 서브마린 게이트, 균일한 온도를 위한 동심 환형 냉각 채널 + 중앙 BeCu 인서트, 코어에서 딥 드로우 원형 본체를 안전하게 제거하기 위한 적절한 금형 개방 스트로크(≥2.5× 제품 높이)를 특징으로 합니다.

10L 원형 등나무 쓰레기통 본체(페달 컷아웃 포함/미포함), 스냅 또는 힌지 뚜껑과 일치하는 내부 탈착식 부드러운 버킷에 이르기까지 강철 절단 전에 전체 DFM 검토를 제공합니다.

플라스틱 쓰레기통 금형 사양:

다음 플라스틱 쓰레기통 금형 프로젝트를 더욱 밝게 만들어 보세요!

둥근 등나무 쓰레기통 금형의 주요 금형 엔지니어링 하이라이트

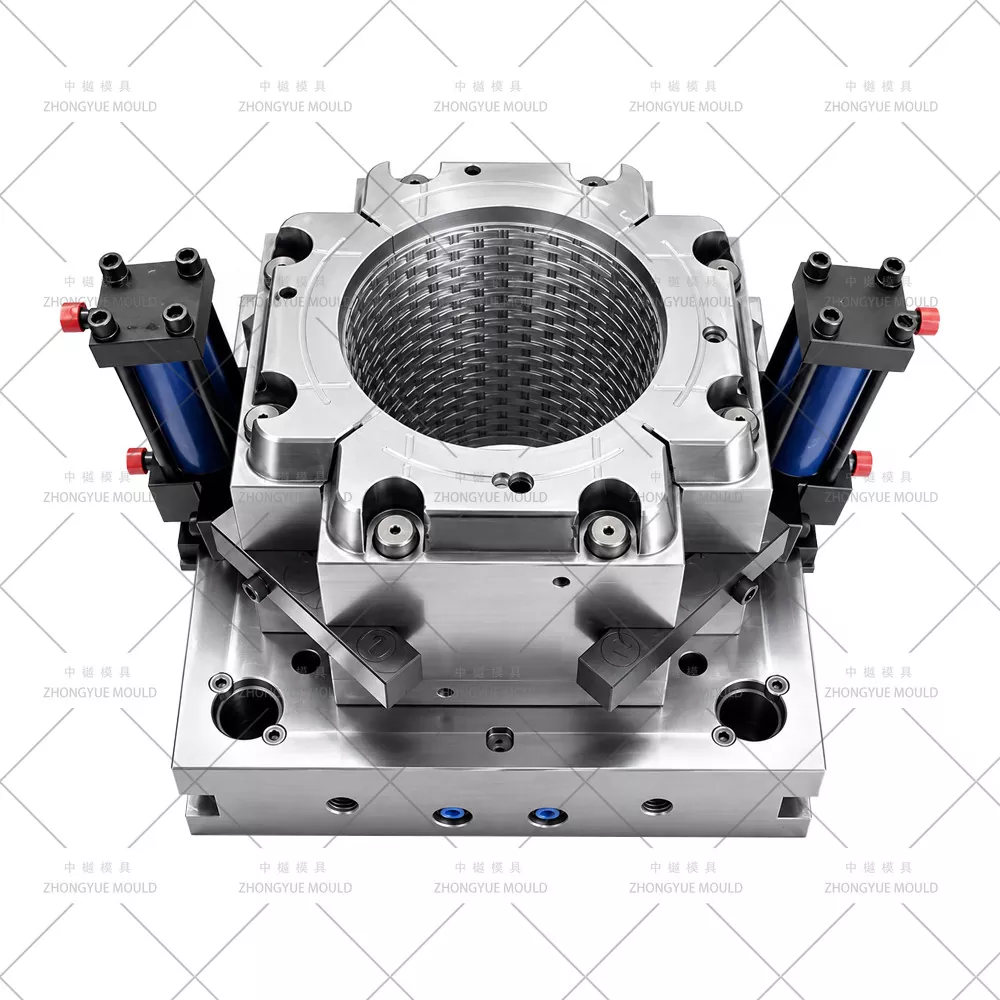

분할 캐비티(2-절반 H=수평 분할) + 주변 슬라이드/등나무 릴리프용 분할 링— 둥근 우븐 패턴이 360°를 감싸줍니다. 캐비티는 왼쪽/오른쪽 분할(또는 플로팅 분할이 있는 3플레이트), 4~8개의 미세 각도 슬라이드 또는 축소 분할 링을 사용하여 언더컷 지팡이 중첩을 형성합니다. 슬라이드는 질감 있는 결합에 대한 내마모성을 위해 질화 처리(H13/SKD61)되었습니다.

하단 중앙 핀 포인트 게이트(3개 플레이트 몰드) 또는 내부 상단 플랜지에 숨겨진 서브 게이트— 중앙 핀 포인트는 원형 본체에 방사형으로 균형 잡힌 충전 및 최소 웰드 라인을 제공합니다. 디버링 작업으로 흔적이 깨끗하게 벗겨졌습니다. 대안: 내부 상단 테두리의 잠수함 게이트는 등나무 외부 표면의 게이트 표시를 숨깁니다.

동심 환형 냉각 + 중앙 BeCu 인서트— 캐비티 절반의 Ø10-12mm 환형 워터 라인 + 코어를 통한 심공 배플 + 가장 빠른 열 추출을 위해 하단 반경에 BeCu(베릴륨 구리) 코어 인서트; ΔT ≤ 3–4℃ 입구-출구; 주기는 일반적으로 15~22초입니다.

적절한 개방 스트로크 및 진공 방지 설계— 배출 스트로크 ≥ 제품 높이 + 30–50mm; 코어에서 깊은 원형 본체를 벗겨낼 때 진공 잠금을 방지하기 위해 0.01-0.02mm 벤트 홈이 있는 코어 벤트; 선택적으로 공기 지원을 통한 조기 배출.

원형 PP 형상에 대한 수축 보상— PP 등방성 수축 ~1.2~1.8%; 비례적으로 확대된 캐비티 직경; 난형도를 제어하기 위해 Moldflow 검증을 거쳤습니다(Ø220~260mm에서 0.3~0.5mm 이하).

등나무 / 짠 텍스처 캐비티 처리— 외부 캐비티 EDM 침몰 릴리프 + VDI 30-42 / Mold-Tech MT 지팡이 패턴 산성 에칭; 텍스처 분할 캐비티에 달라붙는 것을 방지하기 위해 드래프트 각도를 ≥2–2.5°(기본 1.5° + 텍스처 깊이의 경우 0.5–1°)로 늘렸습니다.

표준 캐비티 수— 메인 10L 원형 본체: 단일 캐비티(1×1) — 분할 캐비티 + 슬라이드로 인해 다중 캐비티가 실용적이지 않습니다. 뚜껑/내부 버킷: 균형 잡힌 생산 비율을 위한 2캐비티 또는 4캐비티.

금형 제조 및 검증 프로세스

프로젝트 시작 및 DFM 검토— 벽 두께(일반 2.0~2.8mm), 등나무 텍스처 드래프트(텍스처 분할 캐비티에서 총 2~2.5° 이상), 슬라이더 각도/간섭 확인, 게이트 위치(하단 중앙 핀 포인트 대 림 서브 게이트) 및 필요한 개방 스트로크(≥2.5×H)를 분석합니다. 타원성/뒤틀림 방지에 대한 개선을 제안합니다.

금형 설계 승인(3D)— 분할 캐비티 정의, 4-8개의 작은 슬라이더/분할 링 모션, 동심 냉각 레이아웃, 하단 핀 포인트 러너 및 디게이팅 설계, 코어의 통풍구 홈을 갖춘 전체 조립품입니다.

정밀 가공— 고속 CNC 황삭/마감 캐비티 반쪽, 환형 냉각 및 중앙 배플을 위한 심공 드릴링, 등나무 직조 릴리프를 위한 Sodick/Charmilles EDM, 산 에칭/텍스처 적용, H13 슬라이드 질화 및 수동 피팅.

조립 및 T1 평가판— 사내 사출기로 작동합니다. 타원성, 등나무 릴리프 릴리스, 게이트 흔적, 냉각 주기를 확인하십시오. 체험동영상 + 샘플부품 + 치수검사를 제공합니다.

수정 및 최종 승인— 필요한 경우 슬라이더 타이밍/환기를 미세 조정합니다. 금형 설명서 및 예비 부품 목록(슬라이더 스프링, 이젝터 핀, 스프루 풀러)과 함께 훈증 방지 케이스에 넣어 배송됩니다.

판매 후 지원— 1년 금형 보증, 사람이 만든 손상이 아닌 경우 무료 예비 부품, 원격 기술 안내.

가정용 금형에 ZHONGYUE MOLD를 선택하는 이유는 무엇입니까?

풍부한 가정용 금형 경험— 원형/사각형 등나무 바구니, 상자, 의자, 보관함 및 쓰레기통 몰드가 자체 제작됨

사내 DFM 검토— 강철 절단 전에 분할 캐비티 슬라이더 각도, 게이트 및 동심 냉각을 최적화합니다. 뚜껑/라이너에 대한 다중 캐비티 레이아웃 조언

등나무/우븐 텍스처 + 분할 캐비티 전문성— EDM 릴리프 + VDI / MT 지팡이 패턴; 달라붙는 것을 방지하기 위해 질감이 있는 분할 면에 대해 올바르게 계산된 구배

엄격한 QC 및 투명한 진행— 주간 가공 사진, 배송 전 T1 샘플 승인

수출 경험— 유럽, 북미, 남미, 동남아시아, 중동으로 배송되는 금형

1년 금형 보증 + 예비 부품 공급(슬라이더 스프링, 핀, 씰)

자주 묻는 질문 — 둥근 등나무 상자 금형별

Q: 일반 원형 버킷과 달리 원형 등나무 상자 몰드에 분할 캐비티와 슬라이드가 필요한 이유는 무엇입니까?

A: 시뮬레이션된 지팡이/직조는 원주 방향의 언더컷 릴리프를 생성합니다. 간단한 2개의 플레이트 개폐 금형은 부품을 코어에 고정합니다. 우리는 4~8개의 작은 각진 슬라이드 또는 축소 분할 링이 있는 2분할 캐비티를 설계하여 주요 반쪽이 열리기 전에 직조 릴리프를 빼내므로 질감이 있는 표면을 찢지 않고 깔끔하게 탈형할 수 있습니다.

Q: 하단 중앙 핀 포인트 게이트 또는 림 잠수함 게이트 중 어떤 게이트를 권장합니까?

A: 둥근 본체와 최소한의 웰드 라인에서 최상의 충전 대칭을 위해 하단 중앙 핀 포인트 게이트(자동 축소)가 있는 3플레이트 금형을 선호합니다. 고객의 프레스에 3판 기능이 부족한 경우 등나무 외부 면에서 숨겨진 내부 상단 플랜지에 잠수함 게이트를 설계합니다.

Q: PP 원형 상자의 난형도(원형이 아닌)를 어떻게 제어합니까?

A: 직경에 대한 PP 수축(~1.2~1.8%)을 적절하게 보상하고, 균형 잡힌 냉각(동심 환형 채널 + BeCu)을 설계하고, 균일한 형체력을 보장하고, Moldflow를 통해 검증합니다. Ø220~260mm 저장소에서 대상 난형도 0.3~0.5mm 이하입니다.

Q: 견적을 받으려면 무엇이 필요합니까?

A: 2D 도면(PDF/DWG) + 3D 모델(STP/IGS/X_T) 또는 치수 주석(Ø 상단/하단, 높이, 벽 두께, 무게), 연간 부피, 뚜껑/라이너에 선호되는 캐비티 수(2×1 등) 및 질감 샘플/사진이 있는 경우 가능한 경우 명확한 제품 사진. 또한 사출기 타이바 공간 및 최대 개방 스트로크를 알려주십시오.

10L 원형 등나무 쓰레기통 금형에 대한 견적 요청

10L 원형 등나무 쓰레기통 2D 도면 + 3D 모델(또는 치수가 포함된 샘플 사진) 및 프로젝트 요구 사항을 보내주세요. ZHONGYUE MOLD는 근무 시간 24~48시간 이내에 무료 DFM 검토 + 공식 견적을 제공합니다.

원형 직조 등나무 / 원형 쓰레기통 사출 금형 프로젝트를 시작하려면 지금 문의하십시오!
