ZHONGYUE MOLD는 글로벌 가구 도매업자, 학교 조달 부서 및 환대 공급업체에 플라스틱 쌓을 수 있는 무방비 의자 금형/모노블록 플라스틱 의자 금형(상업용 스태킹 의자, 기관 좌석, 이벤트 및 연회 의자)을 공급하는 중국 전문 사출 금형 제조업체입니다. 장식용 가정용 의자와 달리 이 Armless Stackable Chair는 내구성, 고주파수 사용 및 효율적인 보관을 위해 제작되었습니다. 일반적으로 우수한 내충격성과 유연성을 위해 Virgin PP(공중합체, MFR 8-12) 또는 HDPE를 사용하여 일체형(모노블록)으로 성형됩니다.
이러한 의자를 성형할 때 가장 중요한 과제는 두꺼운 내부 보강 리브로 인해 시트 표면에 싱크 마크가 생기는 것을 방지하는 동시에 의자를 안전하게 쌓을 수 있도록 치수 안정성을 유지하는 것입니다(의자 높이 10~15개). 당사의 금형은 최적화된 리브 두께 전환, 대규모 냉각 회로(BeCu 인서트) 및 고효율 배출 시스템을 갖추고 있어 45~70초의 사이클 시간을 달성합니다. 카페 의자, 학교 책상, 교육실 의자, 이벤트 의자 등의 금형을 제작하고 있습니다.
표준 400mm 좌석 높이의 모노블록 의자부터 통풍이 잘되는 등받이 설계에 이르기까지 우리는 강철 절단 전에 구조적 무결성과 적층 안정성에 초점을 맞춘 완전한 DFM 검토를 제공합니다.
|
목 |
사양/옵션 |
|
|
금형명 |
플라스틱 쌓을 수 있는 팔 없는 의자 금형(모노블록 상업용 의자) |
|
|

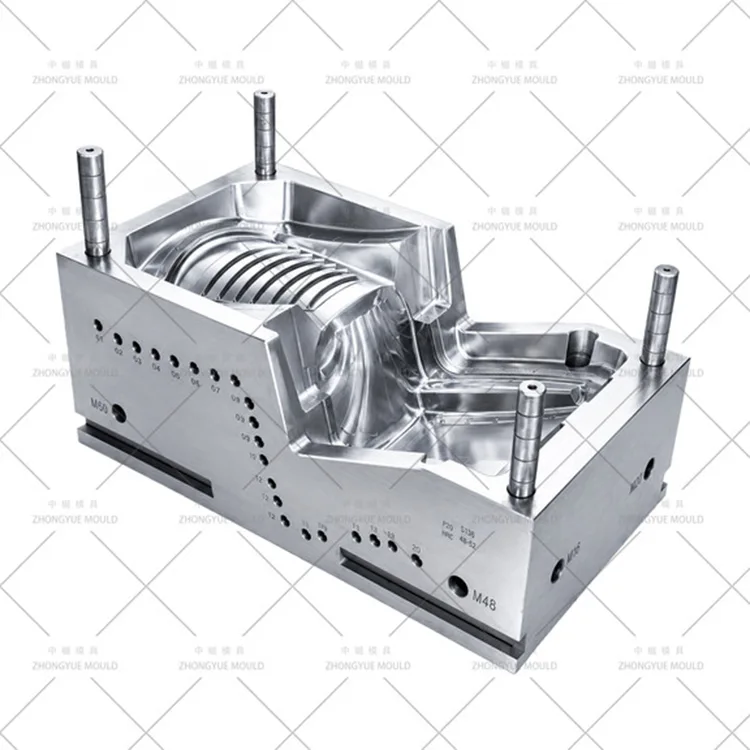

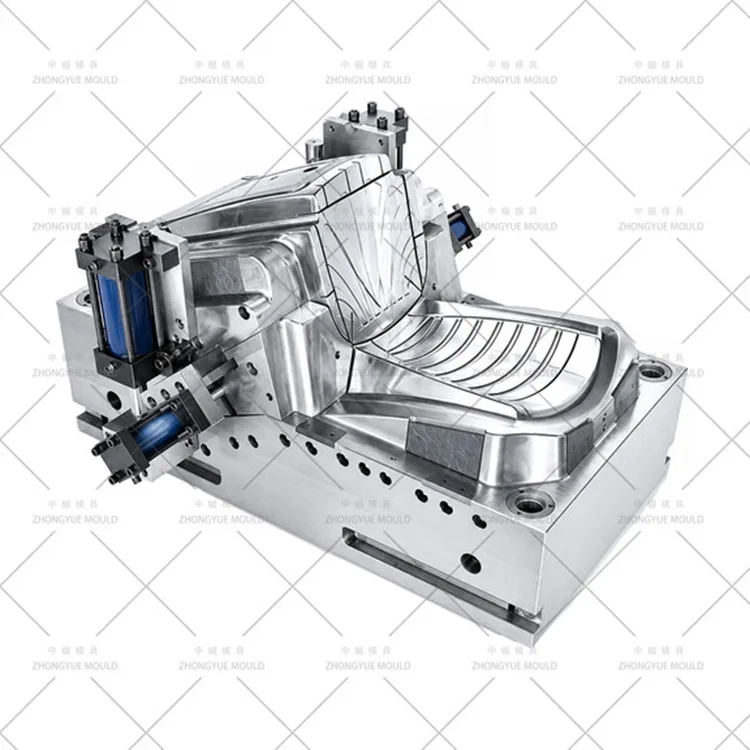

캐비티 및 코어 스틸 |
캐비티: 718H(HRC 33–38) 또는 2738HH(안정성). 코어: 718H. 다리 코어: SKD61(HRC 48–52). |
|
|
금형 유형 |
2판 금형; 견고한 건설 |
|
|
몰드 베이스 |
LKM / DME Heavy-Duty (의자 크기에 따라 무게 3.0T – 6.0T) |
|
|
충치 |
1×1 표준(샷 양이 많고 복잡하기 때문에) |
|
|
러너 시스템 |
콜드 러너(대형 Y자형) 표준; 더 빠른 사이클을 위한 핫 러너(YUDO/SYNVENTIVE 2-3 팁) 옵션 |
|
|
게이트 유형 |
좌석 가장자리/베이스의 팬 게이트 또는 가장자리 게이트 |
|
|
방출 |
이젝터 슬리브(다리용) + 긴 이젝터 핀(갈비뼈) |
|
|
냉각 |
갈비뼈 교차점에 BeCu 인서트 + 시트 코어의 배플 + 주변 채널; 절연 회로 |
|
|
환기 |
0.02–0.025mm 파팅라인 벤트 + 등받이 상단 및 다리 팁의 벤트 핀 |
|
|
표면 마감 |
SPI B1/B2 새틴 마감(표준 상업용); 프리미엄 라인용 SPI A2 광택 옵션 |
|
|
금형 수명 |
≥500,000장(718H); ≥1,000,000샷(완전 강화 설정) |
|
|
추천 소재 |
버진 PP 공중합체(MFR 8–12, 충격 개질), HDPE |
|
|
디자인 소프트웨어 |
UG NX, SolidWorks, AutoCAD, Moldflow(충진 + 냉각 + 변형 + 응력) |
|
|
공차 제어 |
±0.2mm 일반; 시트 평탄도 ±0.3mm; 적층 높이 일관성 ±0.5mm |
|
|
금형 재료 |
경도 |
금형 수명 |
|
P20 |
HRC 28-33 |
>300,000발의 탄 |
|
718 |
HRC 33-36 |
>500,000발의 탄 |
|
H13 |
HRC >43 |
>800,000발의 탄 |
|
2344 |
HRC >48 |
>800,000발의 탄 |
|
S136 |
HRC 48-52 |
>1,000,000발의 탄 |
다음 플라스틱 의자 금형 프로젝트를 더욱 밝게 만들어 보세요!

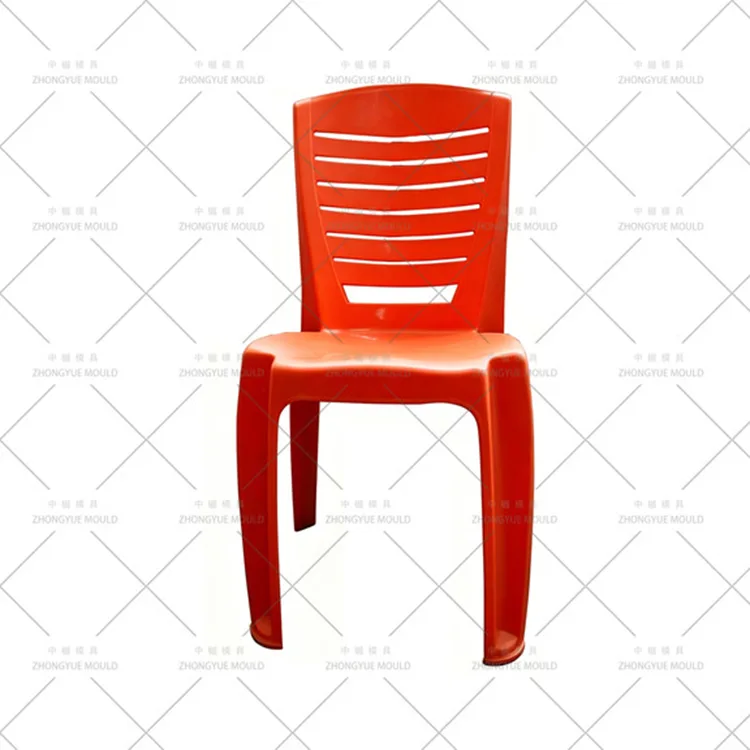

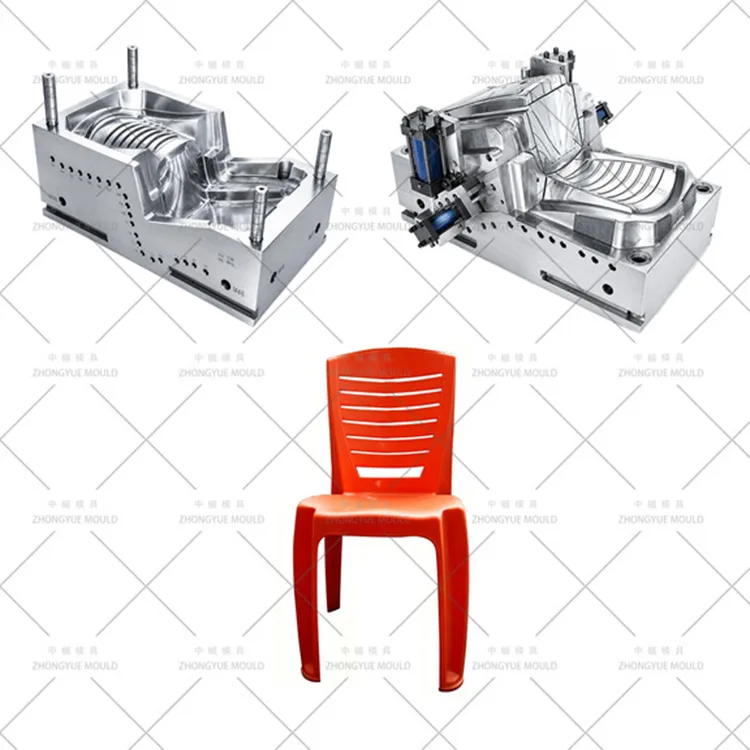

Stackable Armless Chair Mold는 기능적인 일체형 플라스틱 좌석을 생산하도록 설계된 견고한 도구입니다.
모노블록 구조 - 좌석, 등받이, 다리가 하나의 일체형 부품으로 성형됩니다. 조립이 필요하지 않습니다.
내부 강화 갈비뼈 - 좌석 아래쪽에는 사람의 체중을 지탱할 수 있는 촘촘한 갈비뼈 네트워크가 있습니다. 이것이 성형 문제의 원인입니다.
스태킹 기능 - 다리와 시트 팬은 세로로 쌓았을 때 걸리거나 긁히지 않고 안전하게 맞물릴 수 있는 모양입니다.
높은 충격 저항 — 특히 추운 환경에서 균열이 발생하지 않고 하중이 가해지면 약간 휘어지도록 설계되었습니다.
내부 리브가 두꺼워 눈에 보이는 시트 표면에 싱크 마크가 생깁니다. 우리는 벽 두께의 60~70%로 리브를 설계하고 Moldflow 분석을 사용하여 중요한 리브 교차점 바로 뒤에 BeCu(베릴륨 구리) 냉각 인서트를 배치합니다. 이는 주변의 얇은 벽보다 더 빠르게 열을 추출하여 표면 함몰을 방지합니다.
좌석 팬은 컵이 눌리거나 뒤틀리기 쉬운 크고 평평한 표면입니다. 우리는 시트가 평평한 상태를 유지하도록 보압 압력 프로필과 냉각 시간을 최적화합니다. 때로는 자연 소재의 수축을 보상하기 위해 아주 약간의 크라운(0.1~0.2mm 볼록)이 금형에 설계되기도 합니다.
모노블록 의자에는 다리가 좌석과 만나는 부분에 깊은 언더컷이 있습니다. 우리는 이젝터 슬리브(다리 코어용)와 내부 리브에 전략적으로 배치된 긴 이젝터 핀을 사용합니다. 빠른 사이클을 위해 기계의 개방 스트로크와 동기화된 조기 배출 시스템을 설계합니다.
게이트 위치는 내부 응력에 영향을 미칩니다. 우리는 일반적으로 시트 가장자리에 팬 게이트나 다중 게이트를 사용하여 균형 잡힌 충진을 보장하고 응력이 높은 영역(예: 시트의 앞쪽 가장자리 또는 등받이 바닥)의 웰드 라인을 최소화합니다.
우리는 3D로 10개 높이의 스태킹을 시뮬레이션하여 쌓거나 쌓는 동안 균열을 일으킬 수 있는 응력 지점을 묶거나 생성하지 않고 위쪽 의자의 다리가 아래쪽 의자의 좌석에 올바르게 맞물리는지 확인합니다.
큰 의자(주입 중량 2.5~4.5kg)를 채우려면 긴 흐름 경로가 필요합니다. 0.02~0.025mm 파팅라인 벤트와 벤트 핀을 유로 끝(등받이 상단, 다리 끝)에 장착하여 화상 자국을 방지합니다.

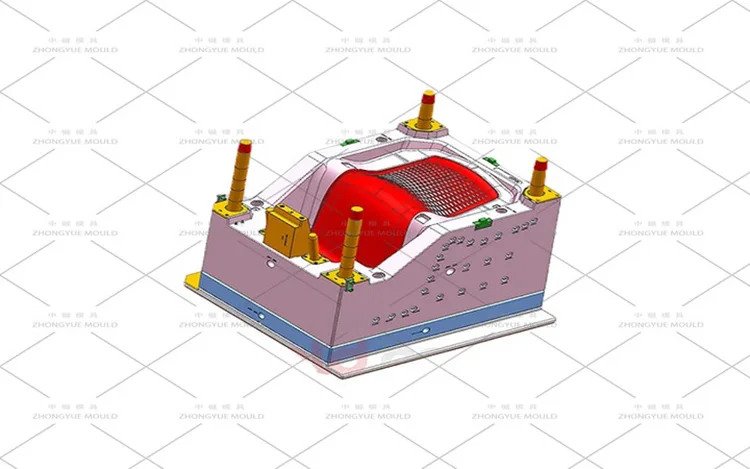

구조 및 변형 DFM - 리브 레이아웃을 분석합니다(벽 두께 60~70%). Moldflow를 실행하여 싱크 마크와 변형을 예측하세요. BeCu 냉각 전략을 설계합니다. 10단 쌓기를 시뮬레이션합니다. 무료 DFM 보고서.

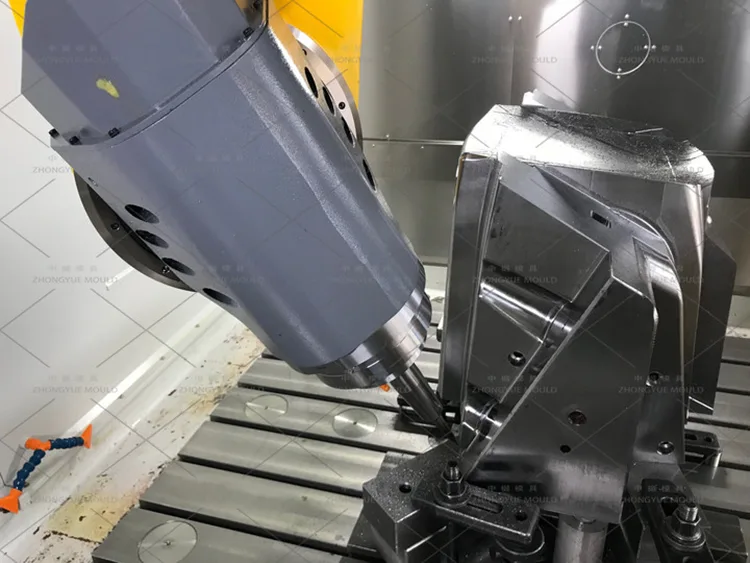

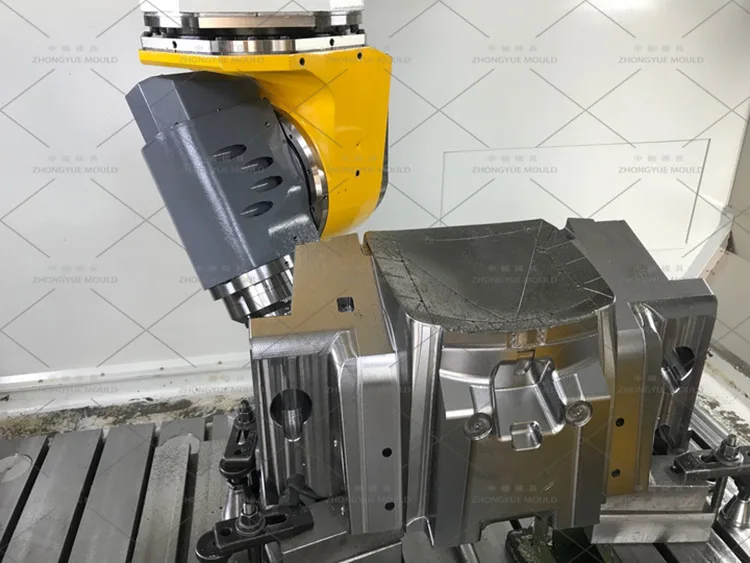

중강 가공 - 대형 캐비티와 코어를 황삭 가공합니다. 깊은 냉각 채널의 건드릴링.

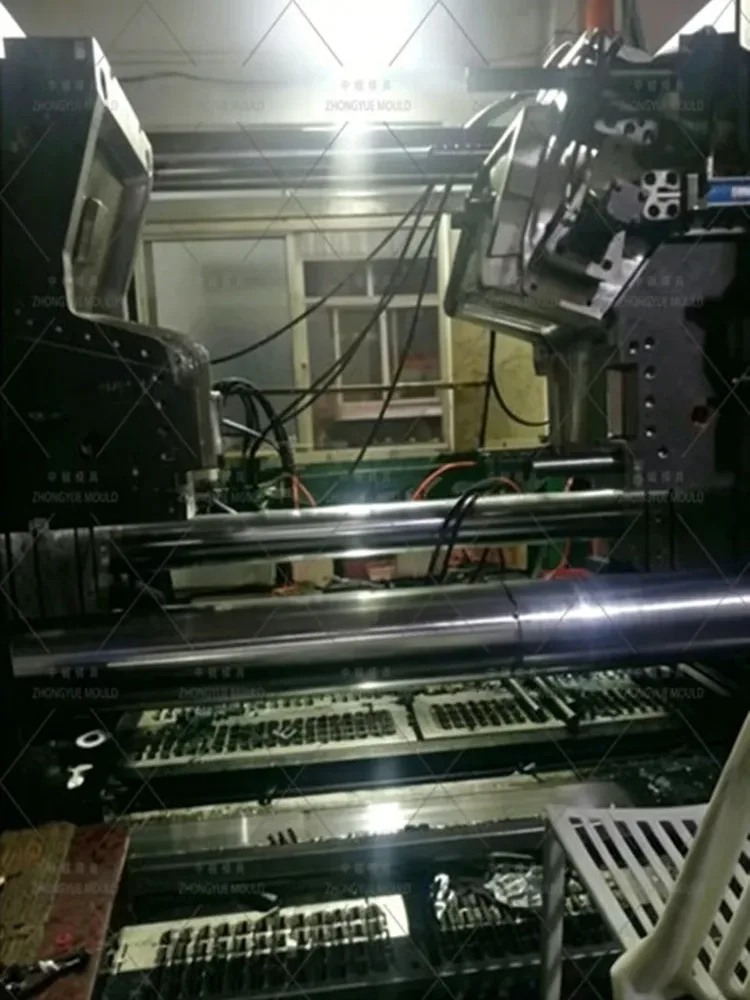

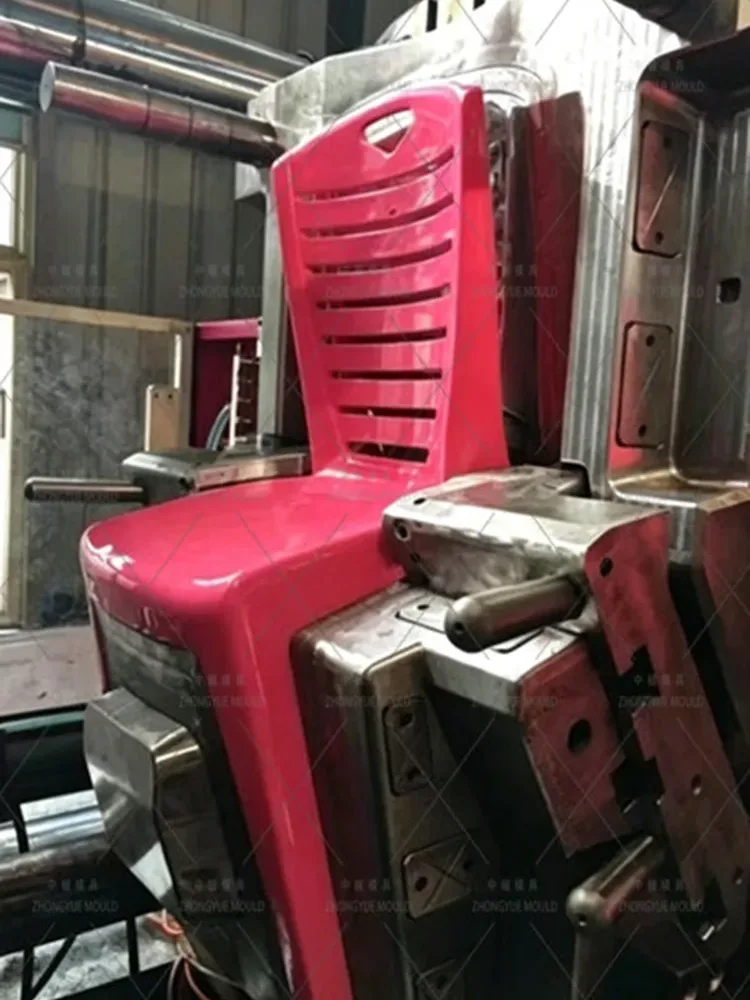

조립 및 T1 시험 - 이젝터 슬리브와 핀을 조립합니다. 지정된 PP로 T1 평가판을 실행합니다. 샘플 의자에 대한 정하중 테스트(150kg) 및 낙하 테스트를 수행합니다. 싱크마크와 뒤틀림이 있는지 확인하세요. 체험영상 + 샘플을 제공합니다.
최적화 및 승인 - 싱크/뒤틀림이 발생하는 경우 냉각 또는 패킹을 조정합니다. 배송을 위해 금형을 준비합니다.
판매 후 지원 - 1년 보증, 원격 기술 안내 및 예비 부품(이젝터 슬리브, 핀, 레그 코어).
구조 금형 전문가 - 우리는 대형 리브 구조 부품의 싱크 마크와 뒤틀림 문제를 전문적으로 해결합니다.
고급 냉각 설계 — 리브 교차점의 BeCu 인서트는 빠른 사이클과 아름다운 표면을 보장합니다.
스태킹 안정성 — 현장 오류를 방지하기 위해 10단 스태킹을 가상으로 검증합니다.
대량 생산을 위해 제작됨 - 당사의 금형은 500,000회 이상의 샷 수명을 위해 718H 강철로 제작되었습니다.
글로벌 경험 — 유럽, 남미, 아프리카, 동남아시아의 가구 공장에 금형을 공급합니다.
Q: 시트 표면의 싱크마크를 어떻게 방지하나요?
A: 우리는 리브를 벽 두께의 60~70%로 설계하고 두꺼운 리브 교차점 바로 뒤에 BeCu 냉각 인서트를 사용하여 주변 스킨보다 빠르게 냉각합니다.
Q: 의자용 다중 캐비티 금형을 만들 수 있나요?
A: 큰 샷 볼륨(2.5~4.5kg)과 복잡한 냉각 요구 사항으로 인해 의자 몰드는 거의 항상 1×1입니다. 다중 캐비티에는 대규모 기계(2000T+)가 필요합니다.
Q: 모노블록 의자에는 어떤 소재가 가장 좋나요?
A: Virgin PP Copolymer(MFR 8–12)는 업계 표준입니다. 내충격성, 유연성 및 비용의 최상의 균형을 제공합니다. HDPE도 사용되지만 더 단단할 수 있습니다.
Q: 주기 시간은 얼마나 됩니까?
A: 벽 두께와 냉각 효율성에 따라 일반적으로 45~70초입니다. 핫 러너는 이 시간을 5~10초 정도 줄일 수 있습니다.
Q: 견적을 받으려면 무엇이 필요합니까?
A: 의자의 2D 도면(PDF/DWG) + 3D 모델(STP/IGS), 재질, 색상 및 필요한 하중 용량(정적/동적)을 지정합니다.
의자 도면이나 사양을 ZHONGYUE MOULD에 보내십시오. 근무시간 24~48시간 이내에 포괄적인 DFM 분석(싱크 방지, 뒤틀림, 스태킹 포함) + 공식 견적을 제공합니다.
효율성이 높고 내구성이 뛰어난 모노블록 의자 사출 금형을 제작하려면 지금 저희에게 연락하십시오!
