ZHONGYUE MOLD는 전 세계 5성급 리조트, 비치 클럽, 유람선 장비업체 및 프리미엄 야외 가구 브랜드에 플라스틱 비치 라운지 의자 금형/조정 가능한 긴 의자 금형(리조트 일광욕 의자, 풀사이드 안락의자, 방수 파티오 침대)을 공급하는 중국 전문 사출 금형 제조업체입니다. 표준 직립 의자와 달리 Beach Lounge Chairs는 긴 휴식을 위해 설계된 전체 길이 리클라이닝 플랫폼(길이 1.5m~2.0m)입니다. 다양한 위치로 조절 가능한 등받이(잠금 위치 3~7개)가 있는 경우가 많으며 염수 분무, 염소, 강렬한 자외선 복사 및 모래 마모에 대한 지속적인 노출을 견뎌야 합니다.
이 금형은 우수한 내후성을 위해 내충격성, UV 안정성 및 내염소성 PP 공중합체(MFR 8-12) 또는 ASA/PMMA 혼합물용으로 설계되었습니다. 주요 과제에는 2미터 길이의 세로 방향 휘어짐을 방지하고 등받이의 복잡한 래칫 메커니즘을 성형하는 것이 포함됩니다. 당사의 금형은 대규모 BeCu 냉각 회로, 최적화된 리브 구조 및 견고한 배출 시스템을 갖추고 있어 평평하고 안정적이며 편안한 안락 의자를 보장합니다.
미니멀한 일체형 라운저부터 바퀴와 베개 머리 받침대가 있는 고급 긴 의자까지, 강철 절단 전 구조적 하중 분포와 해안 자재 흐름에 초점을 맞춘 완전한 DFM 검토를 제공합니다.
|
목 |
사양/옵션 |
|
|
금형명 |
플라스틱 해변 라운지 의자 금형(조정 가능한 긴 의자/일광욕 의자) |
|
|
캐비티 및 코어 스틸 |
캐비티: 718H(HRC 33–38) 또는 2738HH(안정성). 코어: 718H. 래칫 세부정보: SKD61(HRC 48–52). |
|
|
금형 유형 |
2판 금형; 견고한 건설 |
|
|
몰드 베이스 |
LKM / DME Heavy-Duty (크기에 따라 무게 5.0T – 10.0T) |
|
|
충치 |
1×1 표준(대량 크기 및 샷 볼륨으로 인해) |
|
|
러너 시스템 |
콜드 러너(대형 Y자형 브랜치) 표준, 핫 러너(YUDO/SYNVENTIVE 2~4 팁) 대형 부품에 적극 권장 |
|
|
게이트 유형 |
베이스/측면에 대형 팬 게이트 또는 엣지 게이트 |
|
|
방출 |
이젝터 슬리브(다리 포스트) + 긴 이젝터 핀(갈비뼈) + 스트리퍼 바 |
|
|
냉각 |
코어 및 캐비티 전체에 대규모 BeCu 배플; 긴 흐름을 위한 절연 회로 |
|
|
환기 |
0.02~0.025mm 파팅라인 벤트 +ASA/PMMA 혼합용 향상된 벤트 |
|
|
표면 마감 |
SPI B1/B2 새틴(표준); VDI 27–30 무광택 질감 옵션(미끄럼 방지) |
|
|
금형 수명 |
≥500,000장(718H); ≥1,000,000샷(완전 강화 설정) |
|
|
추천 소재 |
UV/염소안정화 PP공중합체, ASA/PMMA (우수한 내후성) |
|
|
디자인 소프트웨어 |
UG NX, SolidWorks, AutoCAD, Moldflow(충진 + 냉각 + 변형 + 긴 스팬 응력) |
|
|
공차 제어 |
±0.3mm 일반; 길이 평탄도 ±0.5mm; 래칫 치 정확도 ±0.1mm |
|
|
금형 재료 |
경도 |
금형 수명 |
|
P20 |
HRC 28-33 |
>300,000발의 탄 |
|
718 |
HRC 33-36 |
>500,000발의 탄 |
|
H13 |
HRC >43 |
>800,000발의 탄 |
|
2344 |
HRC >48 |
>800,000발의 탄 |
|
S136 |
HRC 48-52 |
>1,000,000발의 탄 |
다음 플라스틱 의자 금형 프로젝트를 밝게 만드십시오!

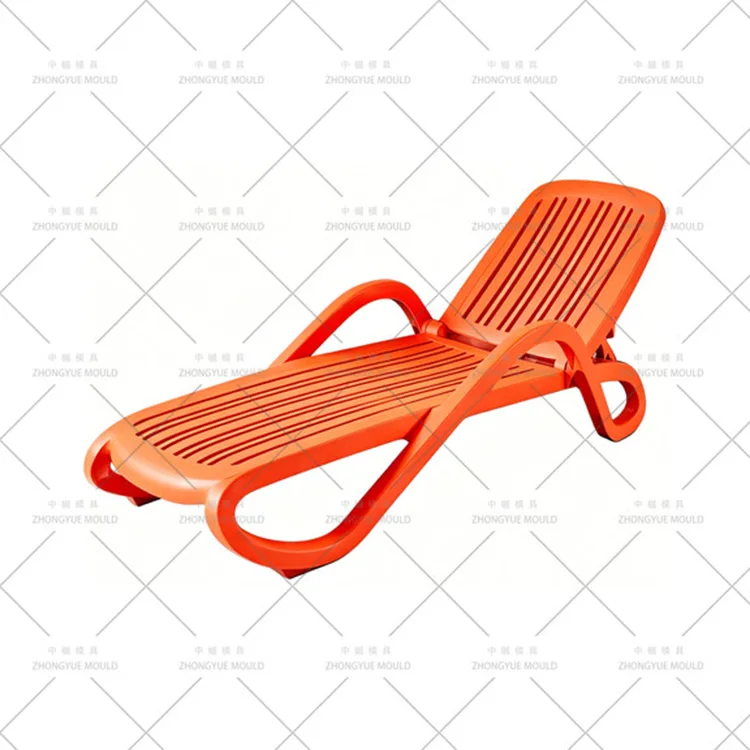

Beach Lounge Chair Mold는 리조트 등급 리클라이닝 가구를 생산하도록 설계된 대규모의 견고한 도구입니다.
전장 리클라이닝 프로필 — 의자는 길이 1.5m~2.0m로 거의 평평하게 놓여 있습니다(10~15° 경사). 이로 인해 냉각 및 변형에 대한 심각한 문제가 발생합니다.
조정 가능한 등받이 메커니즘 — 대부분의 경우 의자 등받이에 래칫 또는 잠금 핀 시스템이 내장되어 있어 사용자가 각도(평면, 독서, 앉기)를 설정할 수 있습니다.
해안 환경 저항성 - 햇빛, 염분 및 수영장 화학 물질로 인한 퇴색(흰색/노란색/파란색 공통), 백악화 및 부서짐에 저항해야 합니다.
인체공학적 윤곽 - 시트 팬과 등받이는 장기간 사용 중에 요추를 지지하고 편안함을 제공하도록 깊게 윤곽이 그려져 있습니다.
종방향 변형 제어(제1 과제)
2미터 길이의 플라스틱 부품은 자연스럽게 휘어지거나 비틀어집니다. 균일한 온도를 보장하기 위해 코어와 캐비티 양쪽에 대칭형 냉각 회로(BeCu 배플)를 설계했습니다. 또한 재료 수축을 보상하고 안락 의자가 바닥에 평평하게 놓이도록 금형 표면에 약간의 프리 크라운(0.2~0.3mm 볼록)을 설계합니다.
래칫 메커니즘 몰딩
조정 가능한 등받이는 성형된 래칫 톱니 또는 잠금 슬롯에 의존합니다. 이러한 두꺼운 부분은 싱크 마크를 유발합니다. 우리는 래칫 톱니 바로 뒤에 BeCu 인서트를 사용하고 패킹 압력을 최적화하여 외부 표면이 가라앉지 않고 톱니가 날카롭고 기능적으로 유지되도록 합니다.
해안 자재 흐름 최적화
UV 안정화, 내염소성 PP 및 ASA는 점성이 있고 전단열에 민감합니다. 우리는 부드러운 충전을 보장하기 위해 대형 팬 게이트 또는 다중 핫 드롭 게이트를 설계합니다. 향상된 배기 기능(0.02–0.025mm)은 긴 흐름 경로에서 탄 자국을 방지합니다.
강화된 리브 구조
과도한 체중 없이 기대어 있는 성인(150kg 이상의 정하중)을 지지하기 위해 내부 리브 격자를 설계했습니다. 리브는 벽 두께의 60~70%로 유지되며 응력 집중과 싱크 마크를 방지하기 위해 점진적인 전환이 특징입니다.
넓은 면적에 대한 강력한 배출
2m x 0.7m 크기의 부품을 이젝트하려면 힘을 분산시키기 위해 많은 이젝터 핀이 필요합니다. 다리 포스트에는 이젝터 슬리브를 사용하고 내부 리브에는 긴 이젝터 핀을 사용합니다. 때로는 취출 중에 부품이 구부러지는 것을 방지하기 위해 측면을 따라 스트리퍼 막대가 사용됩니다.
연안 사용을 위한 표면 마감
표준은 SPI B1/B2 새틴으로 모래 스크래치를 숨깁니다. 옵션인 무광 질감 마감(VDI 27-30)은 표면이 미끄러지지 않고 소금 잔여물을 더 잘 숨깁니다.
Long Span Warpage & Load DFM — 2m 길이의 리브 레이아웃을 분석합니다. Moldflow를 실행하여 세로 방향 변형 및 싱크 마크를 예측합니다. 대규모 BeCu 냉각 전략을 설계합니다. 150kg의 정적 하중을 시뮬레이션합니다. 무료 DFM 보고서.

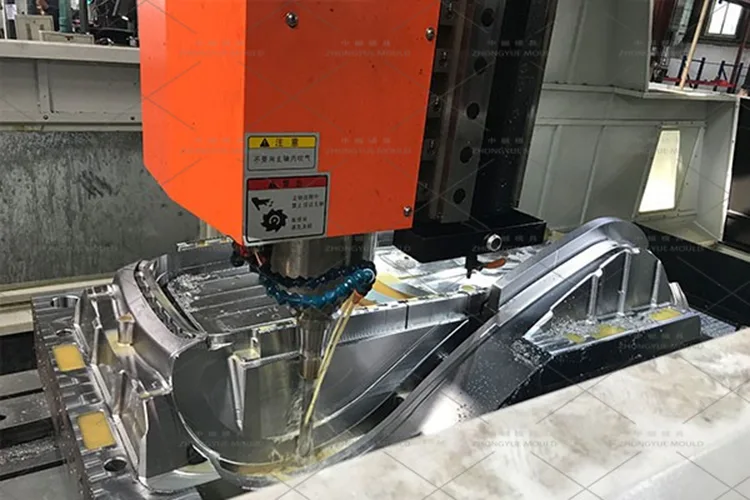

대규모 강철 가공 - 거대한 캐비티 및 코어 블록을 황삭 가공합니다. 수 킬로미터에 달하는 냉각 라인을 위한 심공 건드릴링.
래칫 메커니즘 피팅 - 정밀 연삭 SKD61 래칫 코어. 날카로운 이빨과 부드러운 움직임을 보장합니다.

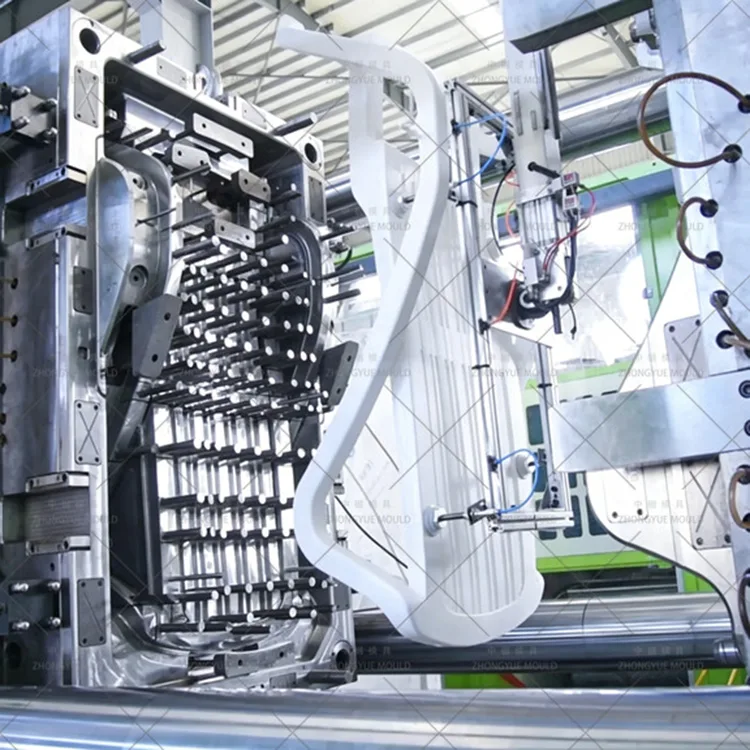

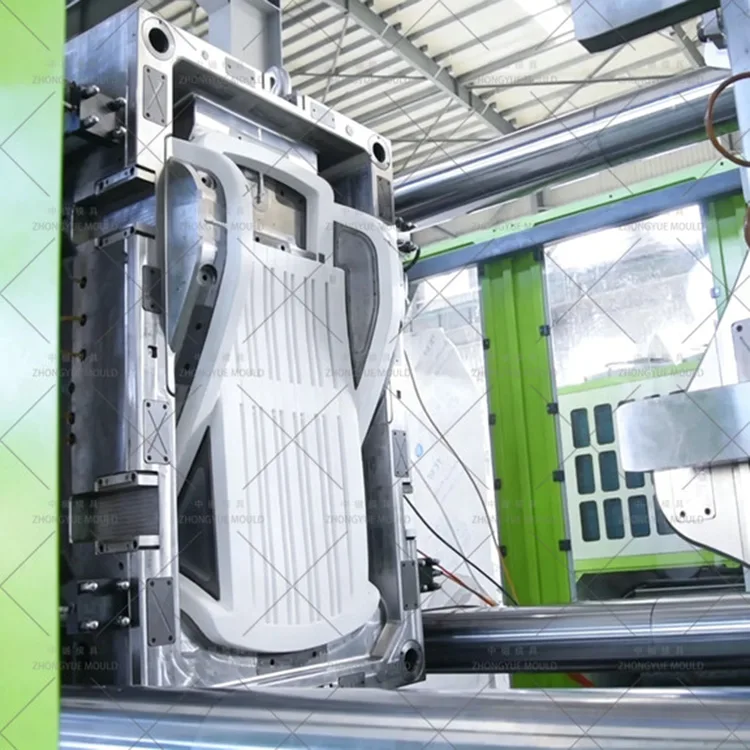

조립 및 T1 시험 - 이젝터 시스템을 조립합니다. 지정된 ASA/PP를 사용하여 T1 평가판을 실행합니다. 정하중 테스트(150kg) 및 조정성 테스트(래칫 클릭)를 수행합니다. 평탄도와 싱크마크를 확인하세요. 체험영상 + 샘플을 제공합니다.
최종 배송 - 견고한 포장. 래칫 메커니즘 청소를 위한 금형 유지 관리 가이드를 제공합니다.
Long Span 전문가 — 당사는 2미터가 넘는 플라스틱 부품의 변형 제어를 전문으로 합니다.
해안 자재 전문가 - UV/염소 저항성 PP 및 ASA용 금형을 최적화하여 탄 자국을 방지하고 흐름을 보장합니다.
대규모 냉각 설계 - BeCu 배플은 10kg 이상의 샷 중량에서도 빠른 사이클과 평평한 부품을 보장합니다.
기능적 메커니즘 초점 - 조정 가능한 등받이 래칫이 금형 수명 동안 원활하게 작동하도록 보장합니다.
글로벌 경험 — 몰디브, 카리브해, 지중해 및 동남아시아의 리조트 개발자에게 금형을 공급했습니다.
Q: 2미터 길이의 라운저가 휘어지는 것을 어떻게 방지합니까?
A: 우리는 금형 양쪽에 대칭형 BeCu 냉각을 사용하고 수축을 보상하기 위해 금형 표면에 약간의 사전 크라운(0.2~0.3mm 볼록)을 설계합니다.
Q: 조절 가능한 등받이를 일체형으로 성형할 수 있나요?
A: 예, 등받이는 일반적으로 통합되어 있습니다. 문제는 내부에 래칫 톱니를 성형하는 것입니다. BeCu 냉각 및 최적화된 패킹을 사용하여 외부 표면이 가라앉지 않고 치아를 날카롭게 유지합니다.
Q: 해변 의자에 가장 적합한 재료는 무엇입니까?
A: ASA/PMMA 혼합은 뛰어난 색상 유지력과 UV 저항성에 가장 적합합니다(5년 이상 변색 없음). UV 안정화 PP는 내충격성이 뛰어나며 비용 효율적인 대안입니다.
Q: 얼마나 큰 기계가 필요합니까?
A: 표준 1.8m 라운저의 경우 총 무게는 5~8kg으로 예상됩니다. 1000T~1800T의 사출 성형기가 필요합니다.
Q: 견적을 받으려면 무엇이 필요합니까?
A: 라운저의 2D 도면(PDF/DWG) + 3D 모델(STP/IGS), 재료(PP/ASA), 색상 및 필요한 적재 용량/조정 가능 위치를 지정합니다.
해변 라운지 의자 도면이나 사양을 ZHONGYUE MOULD에 보내세요. 48시간 이내에 포괄적인 DFM 분석(Warpage, 냉각 및 메커니즘 기능 포함) + 공식 견적을 제공합니다.
고성능의 내구성이 뛰어난 비치 라운지 의자 사출 금형을 제작하려면 지금 저희에게 연락하십시오!
