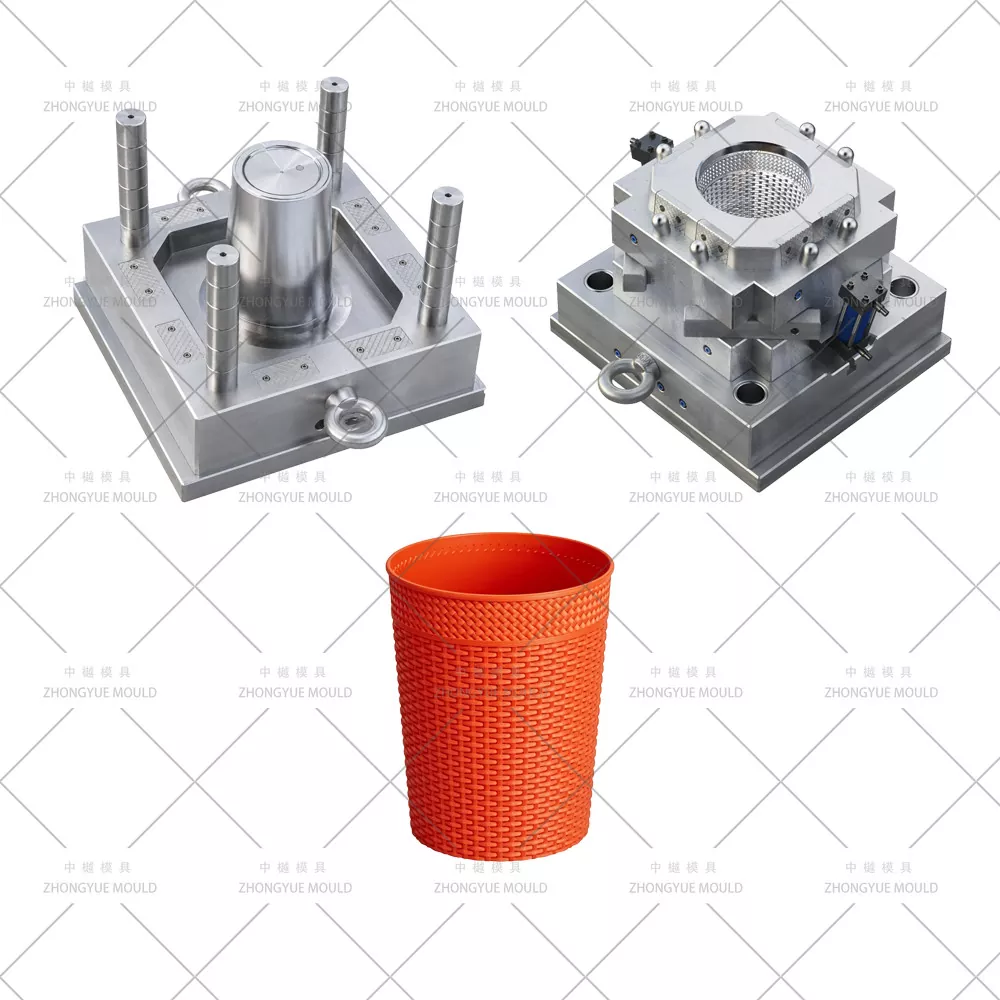

ZHONGYUE MOLD는 전 세계 가정용품 도매업체, 슈퍼마켓 및 브랜드 소유자에게 5L 원형 등나무 쓰레기통 금형/플라스틱 직조 패턴 원형 쓰레기통 사출 금형(등나무 스타일 쓰레기통 금형)을 공급하는 전문 중국 사출 금형 제조업체입니다. 5L 둥근 등나무 모양은 인기 있는 가정/사무실/침실/욕실 쓰레기통으로, 일반적으로 PP(폴리프로필렌, 버진 또는 UV 안정제 포함)로 성형되며 외부 표면은 시뮬레이션된 지팡이/직조(등나무) 질감(VDI 30-42 가죽 그레인 또는 맞춤 직조 패턴 EDM 질감)이고 내부 표면은 매끄럽기 때문에 쉽게 청소할 수 있습니다. 당사의 금형은 등나무 직조 패턴을 위한 정밀 EDM/텍스처링, 베이스 근처 BeCu 인서트를 통한 최적화된 배플 냉각, 내부 림의 숨겨진 잠수함 게이트(눈에 보이는 등나무 표면에 게이트 흔적 없음), 균일한 벽 두께(1.8~2.5mm) 및 손쉬운 탈형을 보장하는 DFM 분석을 특징으로 합니다.
5L 둥근 등나무(뚜껑 포함/미포함), 페달로 작동되는 등나무 상자 외부 쉘부터 일치하는 뚜껑/내부 버킷 몰드에 이르기까지 강철 절단 전에 전체 DFM 검토 및 Moldflow 시뮬레이션을 제공합니다.
|
목 |
사양/옵션 |
|
|
금형명 |
5L 둥근 등나무/짠 패턴(쓰레기통) 플라스틱 사출 금형 |
|
|
캐비티 및 코어 스틸 |
캐비티: P20(사전하드 HRC 28-33) 표준; 718H(HRC 33–38) 수명 연장을 위한 옵션; 코어: P20 / 718H |
|
|
몰드 베이스 |
LKM / DME / HASCO / 자체 설계 (일반 350×400mm – 450×500mm, 무게 0.5–1.2T) |
|
|
충치 |
상자 본체: 1×1 표준; 뚜껑/내부 버킷: 1×1, 2×1, 2×2 옵션 |
|
|
러너 시스템 |
콜드 러너(다중 캐비티의 경우 서브/에지, Y자형 브랜치) 표준; 대용량용 핫팁/핫러너(YUDO 국산 브랜드) 선택 가능 |
|
|
게이트 유형 |
내부 상단 테두리/플랜지에 있는 잠수함(잠재) 게이트; 뚜껑 위의 팬 게이트 |
|
|
방출 |
베이스 림의 이젝터 핀 + 딥 드로우용 스트리퍼 링 옵션; 에어 이젝트 준비 가능 |
|
|
냉각 |
중앙 배플 Ø10–12mm + 주변 버블러 + 하단 반경의 BeCu 인서트, 절연 회로 |
|
|
표면 마감 |
외부 캐비티: VDI 30-42 등나무/직조 텍스처(EDM + 산성 에칭); 코어/내부: SPI B1/B2 새틴 광택; 뚜껑: VDI 27–36 또는 SPI A2 옵션 |
|
|
금형 수명 |
≥300,000장(P20); ≥500,000발(718H) |
|
|
권장 성형 재료 |
PP(MFR 8~15g/10분), PP+UV(일광 노출 부위용), 옵션 마스터배치/색상 일치 |
|
|
디자인 소프트웨어 |
UG NX, Pro/E, SolidWorks, AutoCAD, Moldflow(멀티 캐비티의 경우 옵션) |
|
|
공차 제어 |
±0.1mm 일반; 전체 직경/높이에서 ±0.2mm |
|
|
리드타임 |
2D/3D 금형 설계 승인 후 30~45일 |
|
|
사출기 |
160T – 350T(캐비티 수 및 형체력 요구 사항에 따라 다름) |
|
|
금형 재료 |
경도 |
금형 수명 |
|
P20 |
HRC 28-33 |
>300,000발의 탄 |
|
718 |
HRC 33-36 |
>500,000발의 탄 |
|
H13 |
HRC >43 |
>800,000발의 탄 |
|
2344 |
HRC >48 |
>800,000발의 탄 |
|
S136 |
HRC 48-52 |
>1,000,000발의 탄 |
다음 플라스틱 쓰레기통 금형 프로젝트를 더욱 밝게 만들어 보세요!
|
부품 유형 |
공통재료 |
금형 설계 초점 |
|

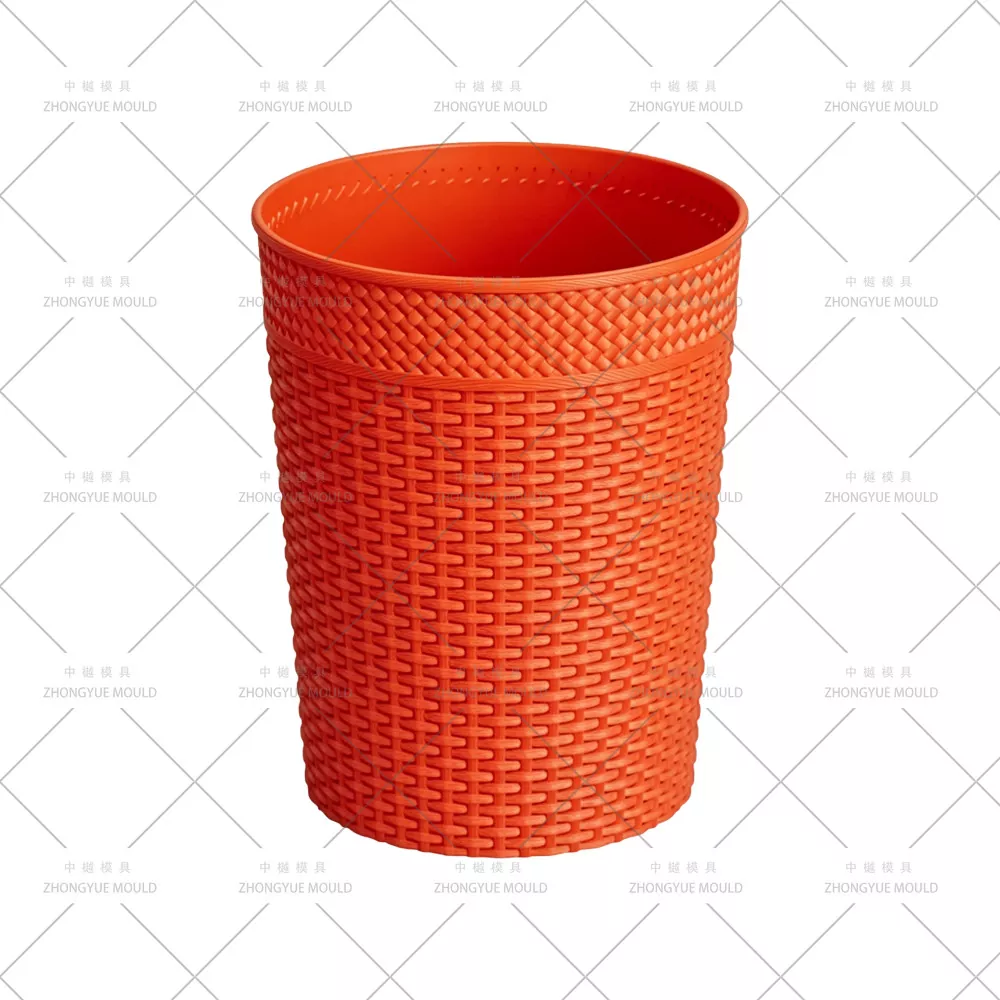

5L 원형 등나무 쓰레기통 본체(메인 버킷) |
PP(MFR 8~12g/10분), 때로는 PP+UV |
외부 캐비티의 VDI 30-42 등나무/직조 텍스처(EDM + 산성 에칭); 내부 상단 테두리에 숨겨진 서브 게이트; 베이스 근처에서 BeCu 냉각; 1-캐비티 표준 |
|
등나무통용 스냅온/경첩식 뚜껑 |
PP(동색 또는 대비) |
단순 무승부; 때때로 더 높은 출력을 위해 2+2 캐비티; 가벼운 VDI 그레인 또는 고광택 옵션 |
|
내부 탈착식 버킷/라이너(매끄러운 벽) |
PP(매끄러운 캐비티, 고광택 SPI B1/A2) |
매끄러운 공동, 종종 2개의 공동; 때로는 뚜껑이 있는 가족 곰팡이 |
|
페달/흔들리는 뚜껑 메커니즘 외부 쉘(해당되는 경우 등나무 스타일) |
PP 등나무 질감 |
일반적으로 모양이 다르기 때문에 금형을 분리합니다. 동일한 텍스처 캐비티 프로세스 |

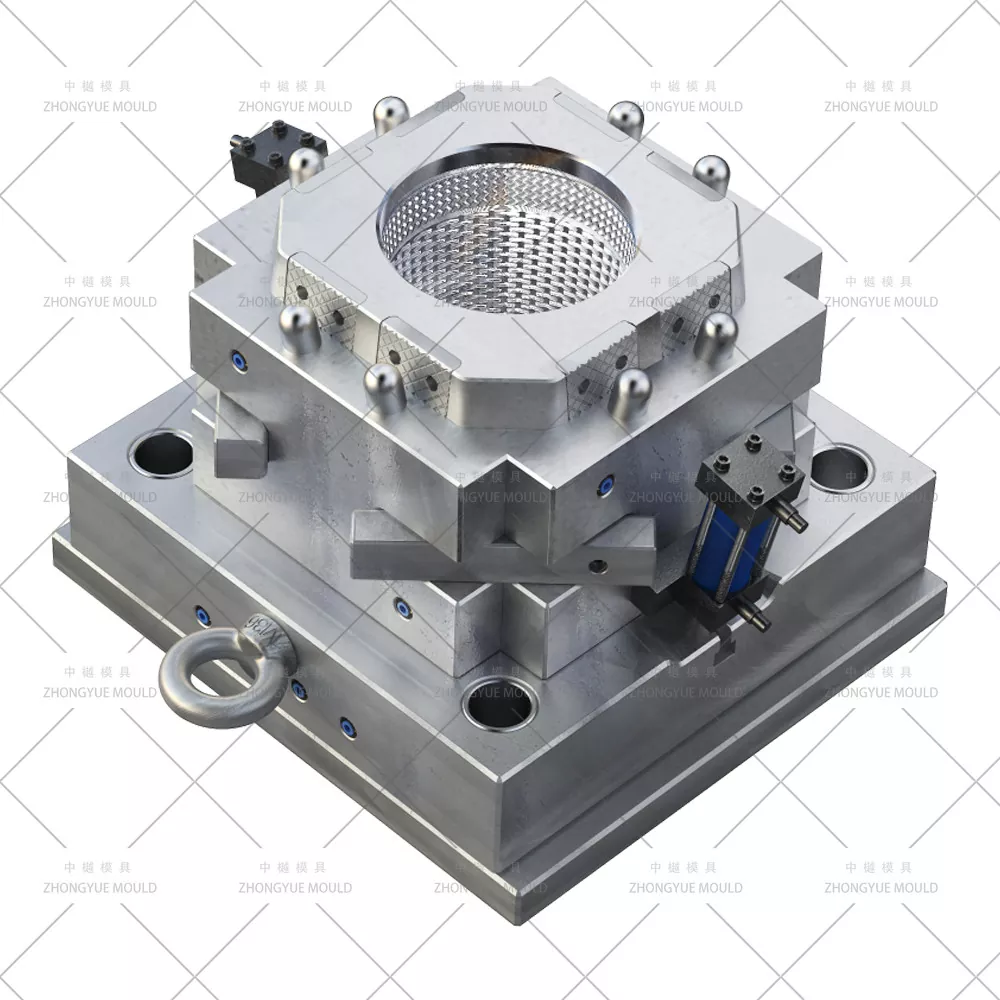

등나무 / 직조 패턴 질감 캐비티 가공— 외부 캐비티 EDM 침몰 릴리프 또는 산 에칭 VDI 30-42 / Mold-Tech MT-110xx 우븐 지팡이 패턴; 코어 측면 SPI B1/B2 새틴 부드러운; 끌림 자국 없이 깔끔한 탈형을 위해 텍스처 깊이가 제어되었습니다.
둥근 얇은 벽 버킷에 최적화된 냉각— 중앙 배플 Ø10–12mm + 주변 버블러 + 두꺼운 바닥 반경에 BeCu(베릴륨 구리) 인서트; 격리된 물 회로는 ΔT ≤ 3~4℃를 유지하여 사이클 시간(일반적으로 12~20초)을 줄이고 배럴 모양의 뒤틀림을 방지합니다.
PP 수축보상— PP 수축률 ~1.2-1.8%(MD/TD는 약간 다를 수 있습니다. 등방성은 둥근 부품에 대해 가정됩니다. 특히 직경 및 높이에 대한 Moldflow 검증 캐비티 크기 조정.
내부 상단 림/플랜지에 숨겨진 잠수함(잠재) 게이트— 등나무 질감의 외부 표면에서 완전히 숨겨진 게이트 흔적; 멀티 캐비티인 경우 콜드 러너 Y자형; 대용량을 위한 핫 팁(개방형)은 옵션입니다.
표준 캐비티 수— 주 5L 용기 본체: 최상의 냉각 및 품질 관리를 위해 일반적으로 단일 캐비티(1×1); 뚜껑/내부 버킷: 종종 생산 비율에 맞게 2-캐비티 또는 4-캐비티; 제품군 몰드(본체 + 뚜껑) 냉각 요구 사항이 다르기 때문에 권장되지 않습니다.

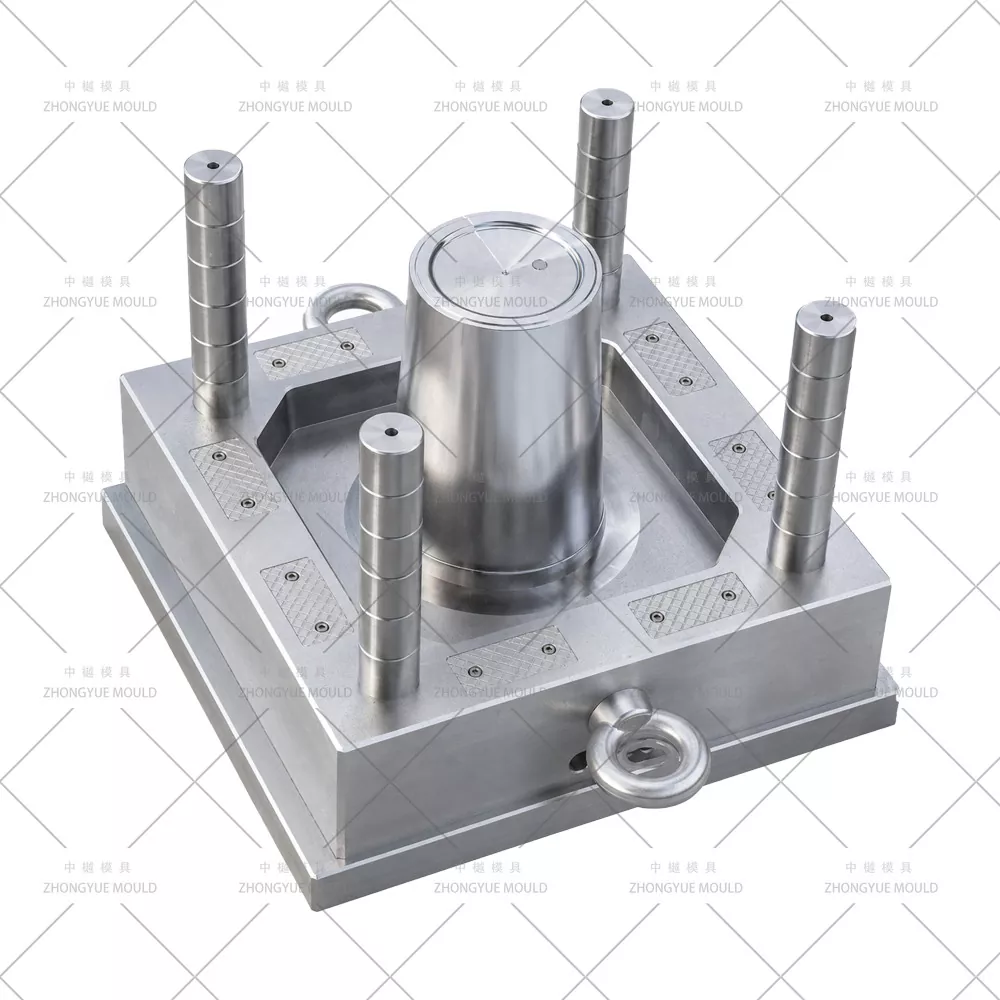

쉽게 꺼내고 달라붙지 않는 디자인— 폴리싱된 코어, 적절한 구배 각도(텍스처 면에서 ≥1.5° - VDI 그레인 깊이당 추가 0.5-1° 추가), 베이스 림에 균일한 간격으로 배치된 이젝터 핀; 250mm 이상의 딥 드로우를 위한 공기 보조 배출 옵션.
프로젝트 시작 및 DFM 검토— 벽 두께(일반 1.8~2.5mm), 등나무 질감 구배 각도(VDI 깊이당 0.5~1° 추가), 게이트 위치 및 배출 가능성을 분석합니다. 싱크/워프 방지에 대한 개선을 제안합니다.
금형 설계 승인(3D)— 냉각 레이아웃(배플 + 버블러), 텍스처 영역 정의, 러너 Y자형 밸런싱(다중 캐비티 뚜껑), 환기 전략을 갖춘 전체 조립.
정밀 가공— 고속 CNC 황삭/마감 캐비티, 냉각 배플을 위한 심공 드릴링, 등나무 직조 릴리프를 위한 Sodick/Charmilles EDM, 산 에칭/텍스처 적용, 코어 미러/새틴 광택.
조립 및 T1 평가판— 사내 사출기로 작동합니다. 체험동영상 + 샘플부품 + 치수검사를 제공합니다.
수정 및 최종 승인— 필요한 경우 미세 조정합니다. 금형 설명서 및 예비 부품 목록(이젝터 핀, 워터 노즐, 스프루 부싱)과 함께 훈증 방지 케이스에 넣어 배송됩니다.
판매 후 지원— 1년 금형 보증, 사람이 만든 손상이 아닌 경우 무료 예비 부품, 원격 기술 안내.
풍부한 가정용 금형 경험— 테이블, 의자, 스툴, 상자, 보관 상자, 화분 및 쓰레기통/등나무 바구니 틀을 자체 제작
사내 DFM 검토— 강철 절단 전에 벽 두께, 게이트 및 냉각을 최적화합니다. 뚜껑/라이너에 대한 다중 캐비티 레이아웃 조언
등나무 / 짠 질감 전문 지식— EDM 릴리프 + 산성 에칭 VDI / Mold-Tech 지팡이 패턴; 달라붙지 않고 깨끗한 탈형
엄격한 QC 및 투명한 진행— 주간 가공 사진, 배송 전 T1 샘플 승인
수출 경험— 유럽, 북미, 남미, 동남아시아, 중동으로 배송되는 금형
1년 금형 보증 + 예비 부품 공급
Q: 쓰레기통 본체, 뚜껑, 내부통 몰드를 세트로 제작할 수 있나요?
답: 그렇습니다. 우리는 일반적으로 생산 비율의 균형을 맞추기 위해 5L 등나무 본체를 단일 캐비티 금형으로, 뚜껑/내부 버킷을 2캐비티 또는 4캐비티 금형으로 인용합니다. 패밀리 몰드(본체+뚜껑)는 냉각 및 사이클 시간이 다르기 때문에 권장되지 않습니다.
Q: 어떤 등나무/직조 질감을 만들 수 있나요?
A: EDM 침몰 릴리프를 통해 샘플의 지팡이/직조 패턴을 복제하고 VDI 30-42 또는 Mold-Tech MT 시리즈 산성 에칭을 적용할 수 있습니다. 매칭을 위해 실제 샘플을 보내주시거나 선명한 클로즈업 사진 + 질감 기준을 보내주세요.
Q. 어떤 소재를 추천하시나요?
A: Virgin PP(MFR 8–12)가 표준입니다. 저렴한 비용으로 얇은 벽에 좋은 흐름을 제공합니다. 쓰레기통이 햇빛에 노출될 경우(발코니/파티오) UV 안정제를 1~2% 추가합니다.
Q: 견적을 받으려면 무엇이 필요합니까?
A: 2D 도면(PDF/DWG) + 3D 모델(STP/IGS/X_T) 또는 치수 주석(직경, 높이, 벽 두께, 무게), 연간 부피, 선호하는 캐비티 수(1×1 / 2×1 등) 및 가능한 경우 텍스처 샘플/사진이 포함된 명확한 제품 사진.
5L 등나무 쓰레기통 2D 도면 + 3D 모델(또는 치수가 포함된 샘플 사진) 및 프로젝트 요구 사항을 보내세요. ZHONGYUE MOLD는 근무 시간 24~48시간 이내에 무료 DFM 검토 + 정식 견적을 제공합니다.
플라스틱 등나무 쓰레기통 / 직조 쓰레기통 사출 금형 프로젝트를 시작하려면 지금 문의하십시오!
