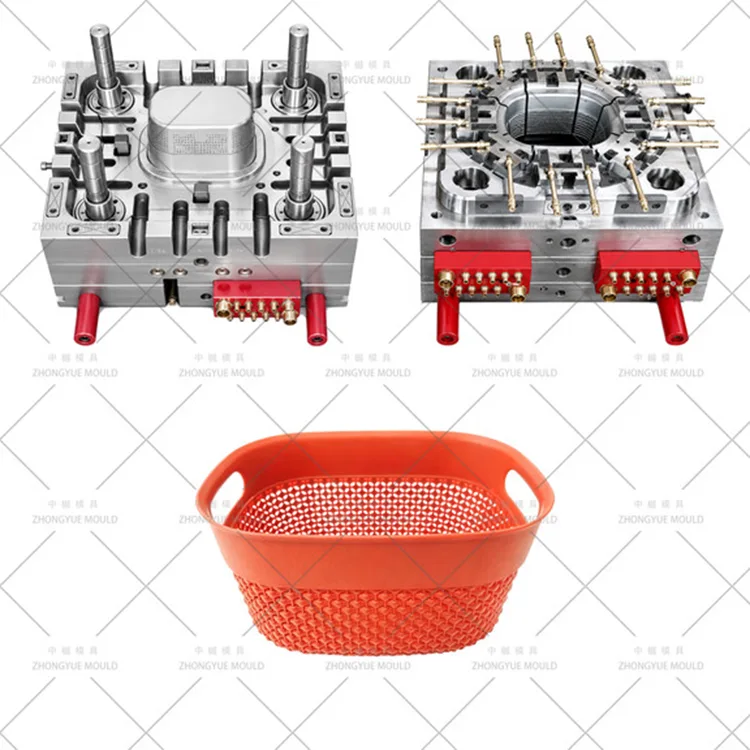

ZHONGYUE MOLD는 플라스틱 무늬 보관 바구니 금형/양각 표면 장식 바구니 금형(등나무 직조 효과 바구니, 3D 기하학적 패턴 상자, 장식용 보관 용기)을 글로벌 홈 장식 브랜드, 부티크 선물 공급업체 및 프리미엄 가정용품 소매업체에 공급하는 전문 중국 사출 금형 제조업체입니다. 실용적인 그리드 바구니와는 달리, 이 패턴 바구니는 전체 외부 표면에 복잡한 융기 또는 오목 패턴이 특징이며 등나무, 고리버들 또는 리넨과 같은 천연 소재를 모방하거나 현대적인 예술적 부조를 선보입니다. 크기는 탁상용 정리함(120mm)부터 세탁 바구니(450mm)까지 다양합니다.
패턴이 있는 표면을 성형하려면 벽 두께 변화로 인한 탈형 및 냉각 불균형 중 높은 마찰 저항을 극복해야 합니다. 당사의 금형은 고광택 코어(SPI A2)를 사용하여 쉽게 분리할 수 있도록 하고, 균형 잡힌 냉각 회로를 사용하여 두꺼운 패턴 리브 위의 싱크 마크를 방지하며 숨겨진 잠수함 게이트를 사용하여 장식 표면을 보존합니다. 우리는 일반적으로 구조적 무결성을 유지하면서 미세한 패턴 세부 사항을 캡처하기 위해 고강도 PP(MFR 8–12) 또는 ABS로 성형합니다.
프랑스 컨트리 스타일의 등나무 직조 세탁 바구니부터 현대적인 기하학적 보육 정리함에 이르기까지 우리는 강철 절단 전 텍스처 표면의 구배 각도와 패턴 리브 두께 최적화에 초점을 맞춘 완전한 DFM 검토를 제공합니다.
|
목 |
사양/옵션 |
|
|
금형명 |
플라스틱 무늬 보관 바구니 금형(양각/등나무/3D 질감 장식 바구니) |
|
|
캐비티 및 코어 스틸 |
캐비티: 718H(HRC 33–38) 표준; 2738HH(안정성). 코어: 718H / S136(고광택용). |
|
|
금형 유형 |
2판 금형; 섬세한 패턴을 위한 옵션 스트리퍼 플레이트 |
|
|
몰드 베이스 |
LKM / DME 표준 (크기는 바구니 크기에 따라 다름) |
|
|
충치 |
1×1, 2×1, 2×2(중소형 장식 바구니에 공통되는 다중 캐비티) |
|
|
러너 시스템 |
콜드 러너(균형 Y자형) 표준; 대형 바구니용 핫 러너 옵션 |
|
|
게이트 유형 |
내부 테두리 또는 베이스의 잠수함(잠재) 게이트; 복잡한 패턴을 위한 팬 게이트 |
|
|
방출 |
이젝터 핀 + 옵션 스트리퍼 플레이트(릴리즈 중 패턴 보호용) |
|
|
냉각 |
배플 +BeCu는 두꺼운 패턴 리브 뒤에 삽입됩니다. 절연 회로 |
|
|
환기 |
0.01–0.015mm 분할선 벤트 + 패턴 말단의 벤트 핀 |
|
|
표면 마감 |
캐비티:EDM 텍스처/화학 에칭(등나무/기하학적); 핵심: SPI A2 높은 광택 |
|
|
금형 수명 |
≥300,000장(718H); ≥500,000샷(완전 경화) |
|
|
추천 소재 |
고충격 PP(MFR 8~12, 패턴 재현성 우수), ABS(고급 느낌) |
|
|
디자인 소프트웨어 |
UG NX, SolidWorks, AutoCAD, Moldflow(채우기 + 냉각 + 싱크 마크 예측) |
|
|
공차 제어 |
±0.15 mm 일반; 패턴 깊이 일관성 ±0.05mm; 벽 두께 ±0.1mm |
|
|
금형 재료 |
경도 |
금형 수명 |
|
P20 |
HRC 28-33 |
>300,000발의 탄 |
|
718 |
HRC 33-36 |
>500,000발의 탄 |
|
H13 |
HRC >43 |
>800,000발의 탄 |
|
2344 |
HRC >48 |
>800,000발의 탄 |
|
S136 |
HRC 48-52 |
>1,000,000발의 탄 |
다음 플라스틱 바구니 몰드 프로젝트를 더욱 밝게 만들어 보세요!

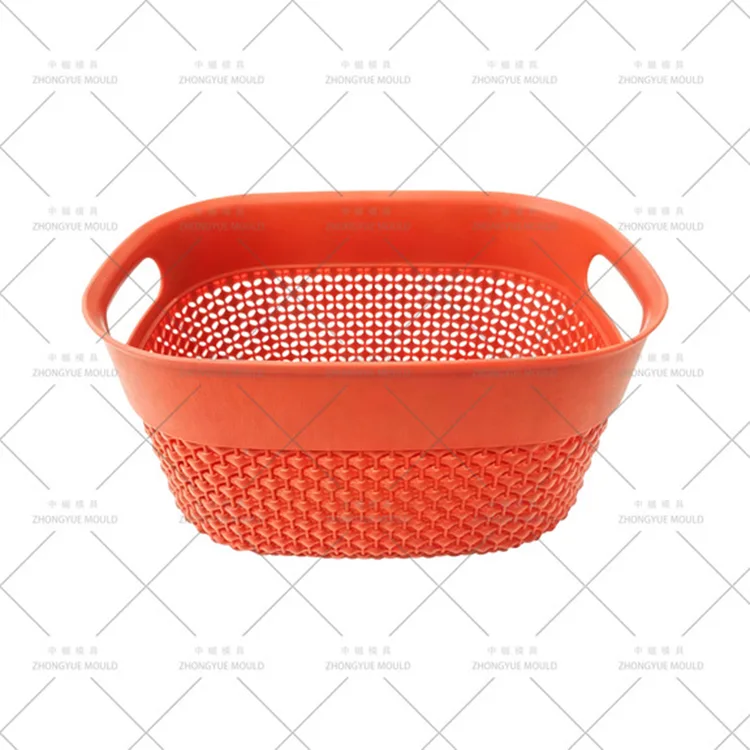

패턴이 있는 보관 바구니 몰드는 복잡한 표면 질감을 지닌 장식용 용기를 만들기 위해 설계된 도구입니다.
엠보싱/디보싱 패턴 — 외부 표면은 평평하지 않습니다. 3D 기능(예: 등나무 지팡이, 다이아몬드 널링, 꽃 모티브)이 있습니다. 이로 인해 마찰 언더컷이 생성됩니다.
숨겨진 구조를 가진 견고한 벽 — 그리드 바스켓과 달리 벽은 대부분 단단하며 패턴이 부분적인 두께를 추가합니다. 이로 인해 두꺼운 패턴 리브 뒤에 싱크 마크가 생길 위험이 있습니다.
미적 우선순위 — 주요 가치는 시각적 매력입니다. 표면 결함(게이트 흔적, 용접선, 긁힘)은 허용되지 않습니다.
기능성 핸들 — 종종 패턴에 통합되므로 장식용 갈비뼈에 응력이 집중되는 것을 방지하기 위해 신중한 설계가 필요합니다.
텍스처 깊이가 0.001mm마다 추가 드래프트가 필요합니다. 표면 세부 사항을 끌거나 파괴하지 않고 플라스틱을 풀 수 있도록 깊은 등나무 패턴에 대한 총 구배를 3~5°로 계산합니다.
두꺼운 패턴 리브(예: 밧줄이나 지팡이 시뮬레이션)는 보이는 표면에 싱크 마크를 유발할 수 있습니다. 우리는 이러한 리브 바로 뒤에 국소화된 BeCu 냉각 인서트를 설계하여 주변의 얇은 벽보다 더 빠르게 열을 추출하여 함몰을 방지합니다.

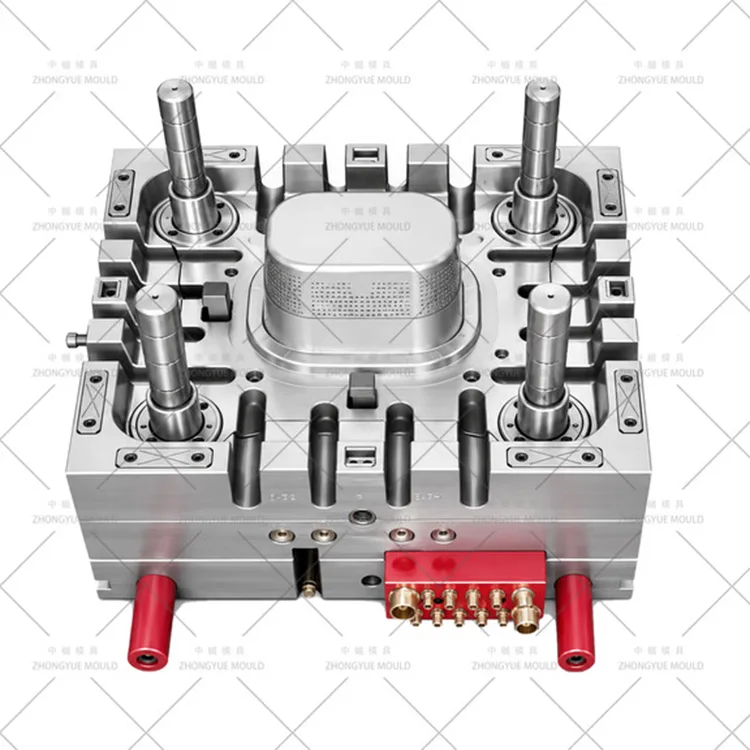

캐비티에 질감을 입히는 동안 코어(내부 표면)는 SPI A2/B1로 연마됩니다. 이렇게 하면 냉각 중에 바스켓이 코어에 달라붙고 텍스처가 있는 구멍에서 깨끗하게 분리되어 패턴이 찢어지는 것을 방지할 수 있습니다.
장식적인 외부 패턴을 보호하기 위해 게이트는 내부 테두리 또는 베이스에 배치되어 작품에 눈에 띄는 흔적이 남지 않습니다. 복잡한 패턴의 경우 팬 게이트를 사용하여 흐름을 분산시키고 눈에 띄는 패턴 특징을 가로지르는 웰드 라인을 방지합니다.
미세한 패턴은 작은 홈에 공기를 가둘 수 있습니다. 우리는 긴 패턴 흐름 경로의 끝(예: 시뮬레이션된 나뭇잎이나 지팡이 끝)에 0.01~0.015mm 분할선 통풍구와 통풍구 핀을 사용합니다.
패턴에 통합된 손잡이는 깨지기 쉽습니다. 핸들 베이스에 넉넉한 반경(R3~5mm)을 설계하고 벽 두께가 패턴이 있는 벽으로 원활하게 전환되도록 합니다.
패턴 구배 및 싱크 마크 DFM - 패턴 깊이를 분석하고 필요한 구배(3~5°)를 계산합니다. Moldflow를 실행하여 두꺼운 패턴 리브 뒤의 싱크 마크를 예측하고 BeCu 냉각을 설계합니다. 무료 DFM 보고서.

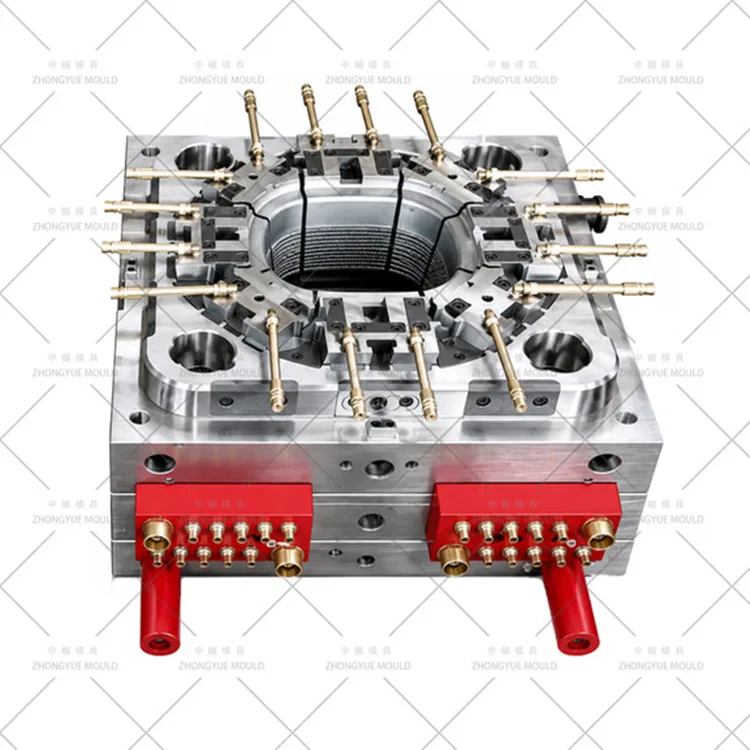

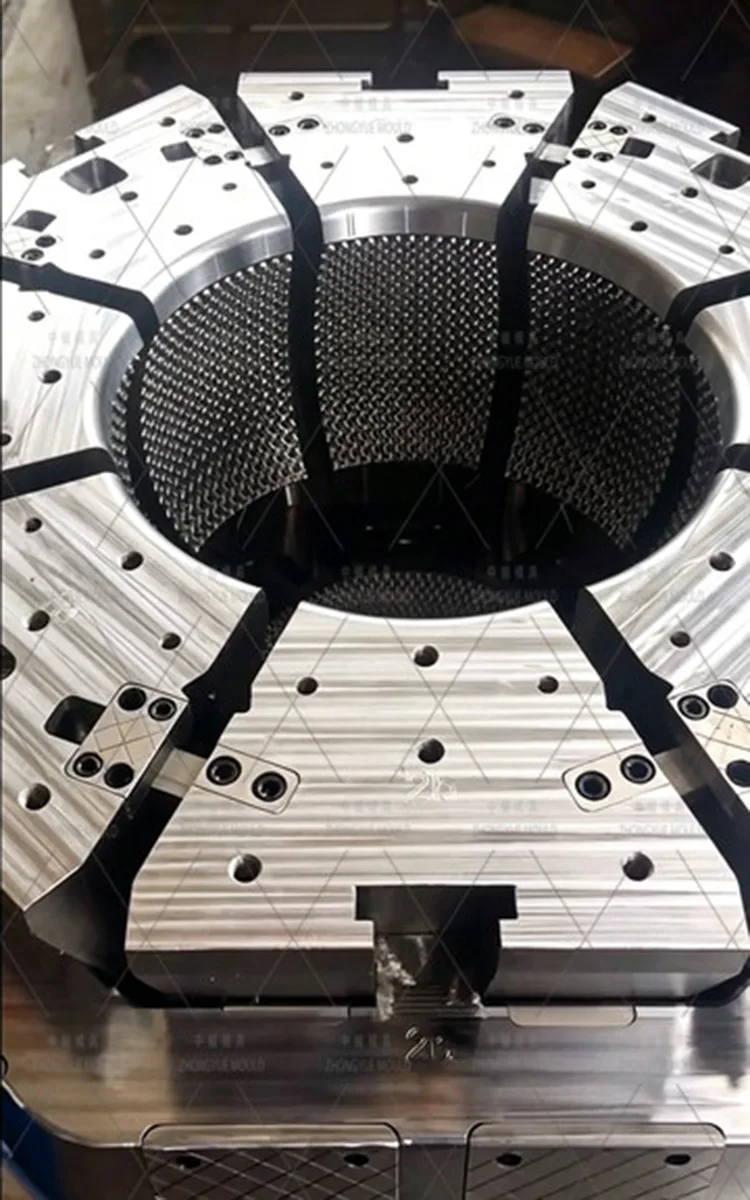

텍스처 적용 - CNC 황삭. 패턴 세부사항의 EDM 싱킹. 일관된 질감 깊이를 위한 화학적 에칭.
코어 폴리싱 — SPI A2/B1에 대한 폴리싱 코어. 패턴 손상을 방지하기 위해 연마 중 캐비티 텍스처를 마스크합니다.

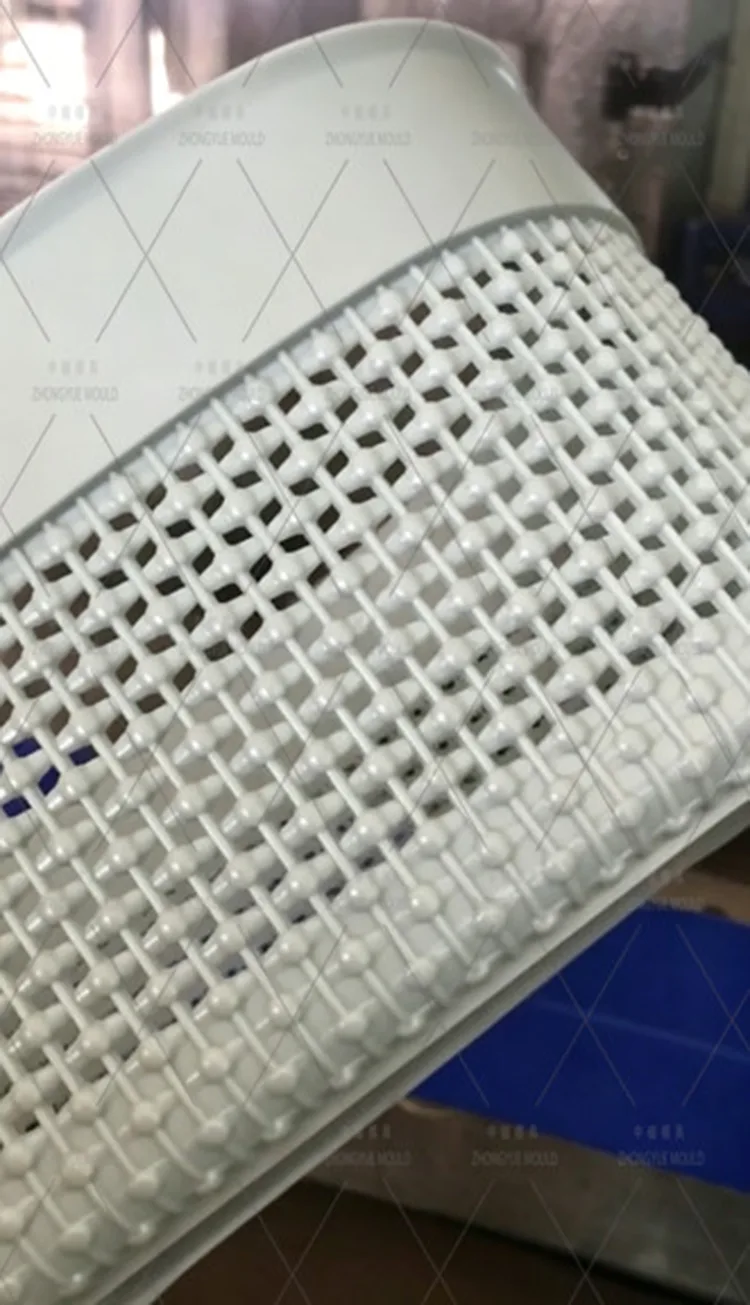

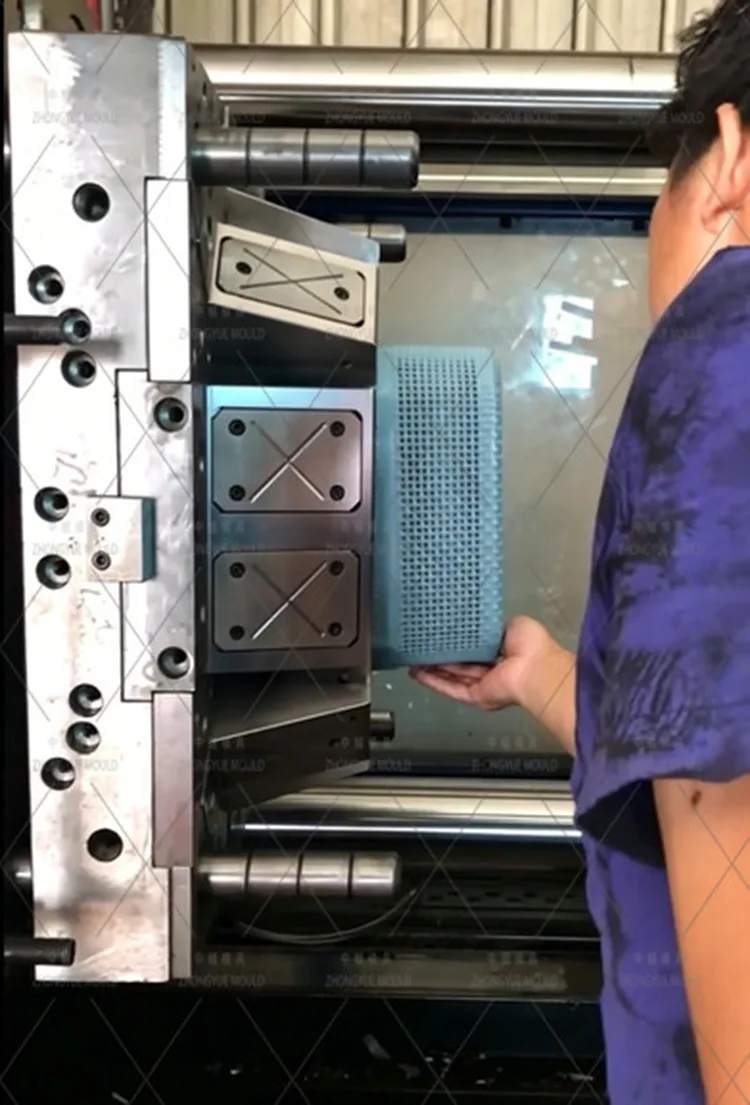

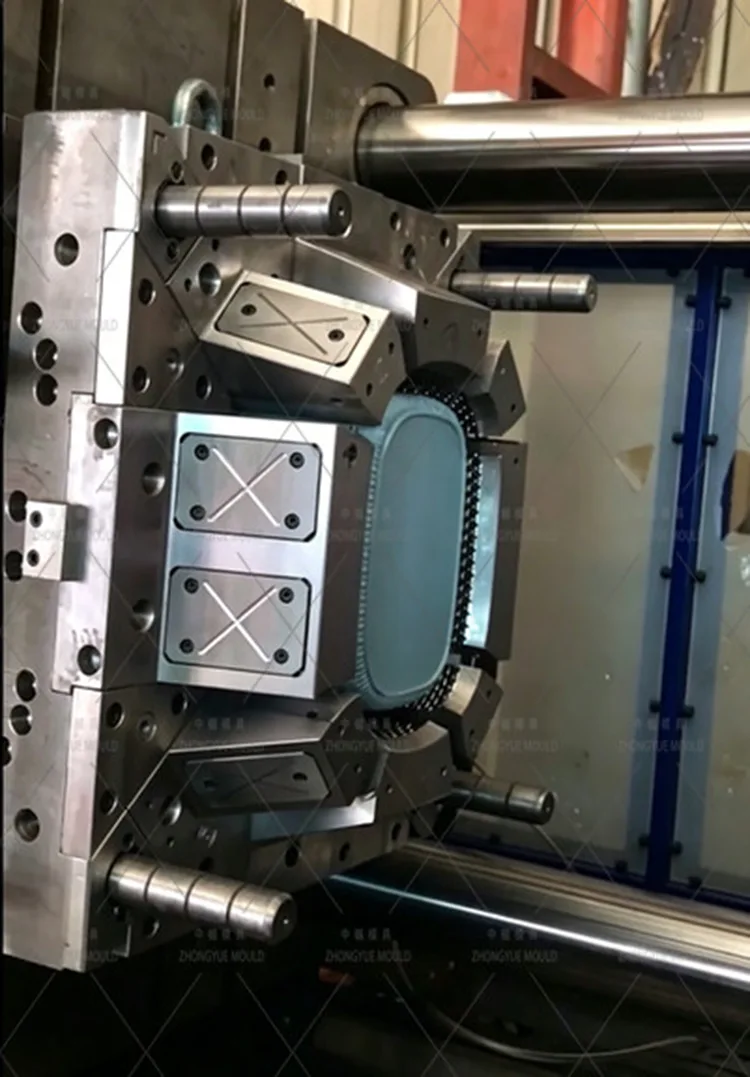

조립 및 T1 시험 - 지정된 재료로 실행합니다. 패턴 선명도, 표면 광택, 싱크 마크가 없는지 확인합니다. 평가판 비디오 + 샘플 + CMM 보고서를 제공합니다.
최종 배송 - 질감이 있는 표면을 보호하기 위해 주의 깊게 포장합니다. 질감 청소를 위한 금형 유지 관리 가이드를 제공합니다.
질감 전문가 — 우리는 천연 소재(등나무, 고리버들, 리넨)를 플라스틱으로 복제하는 데 탁월합니다.
외관 품질 중점 - 우리는 장식 표면의 게이트 흔적, 웰드 라인 및 싱크 마크를 제거하기 위해 금형을 설계합니다.
균형 잡힌 냉각 설계 — BeCu 인서트를 사용하면 패턴 바스켓의 가장 큰 결함인 싱크 마크를 방지할 수 있습니다.
고광택 코어 - 바스켓이 찢어지거나 들러붙지 않고 질감에서 분리되도록 합니다.
글로벌 경험 — 유럽 홈 데코 브랜드와 북미 선물 용품 회사에 금형을 납품했습니다.
Q: 등나무 패턴에는 얼마나 많은 초안이 필요합니까?
A: 표준 등나무/지팡이 깊이(0.3~0.5mm)의 경우 전체 드래프트는 3~5°를 권장합니다. 2° 미만이면 달라붙거나 패턴이 손상될 위험이 있습니다.
Q: 패턴으로 인해 외부에 싱크마크가 생기나요?
답: 그럴 수 있습니다. 우리는 Moldflow 분석을 사용하여 싱크를 예측하고 두꺼운 패턴 리브 바로 뒤에 BeCu 냉각 인서트를 추가하여 더 빠르게 냉각함으로써 이를 방지합니다.
Q: 패턴바구니에 멀티캐비티를 할 수 있나요?
A: 예, 300mm 미만 크기의 경우 2캐비티 또는 4캐비티 금형을 제작하는 경우가 많습니다. 우리는 모든 캐비티에서 패턴 정렬이 완벽하도록 보장합니다.
Q. 패턴 디테일이 가장 잘 나타나는 소재는 무엇인가요?
A: ABS는 가장 선명하고 가장 정의된 패턴 디테일을 제공합니다. PP는 더 유연하고 비용 효율적이지만 미세한 세부 사항을 약간 부드럽게 만들 수 있습니다.
Q: 견적을 받으려면 무엇이 필요합니까?
A: 패턴 스타일을 보여주는 2D 도면(PDF/DWG) + 3D 모델(STP/IGS)(또는 샘플 사진 전송) 재료와 원하는 마감을 지정합니다(예: "무광택 등나무 모양").
패턴이 있는 바구니 그림이나 텍스처 샘플을 ZHONGYUE MOULD로 보내세요. 24~48시간 이내에 드래프트, 냉각, 싱크마크 방지 + 공식 견적을 다루는 무료 DFM 보고서를 제공합니다.
양각/질감 장식 바구니 사출 금형 프로젝트를 시작하려면 지금 문의하세요!
