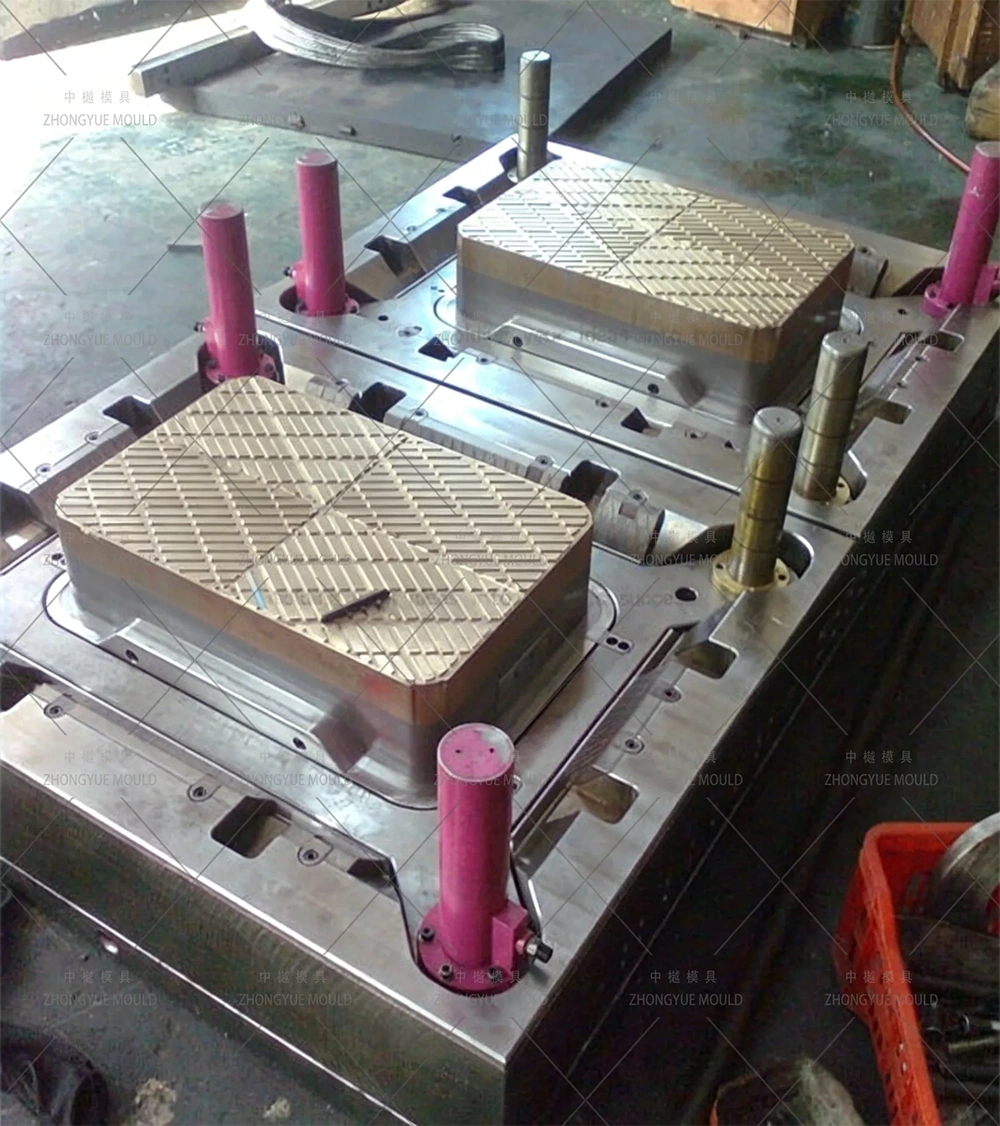

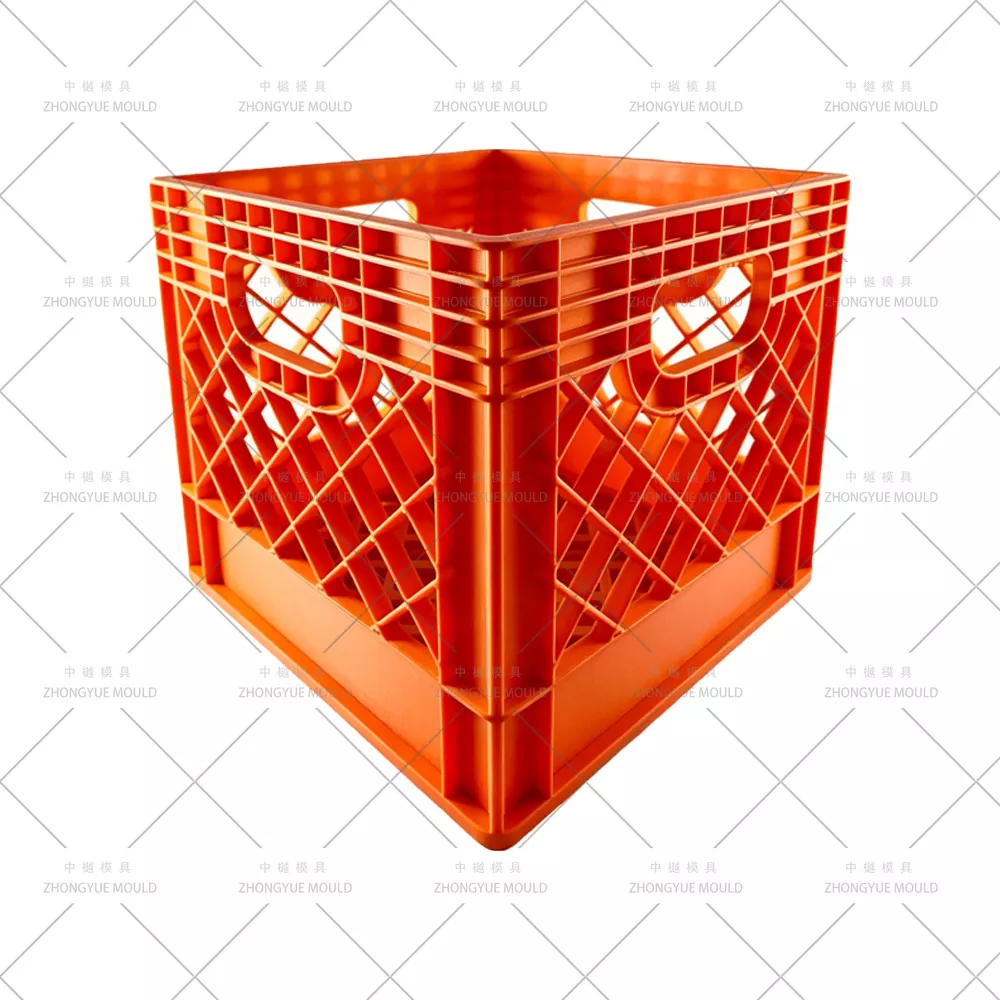

우유 상자(유제품 회전율 상자)는 유리병이나 페트병을 채우고, 배송하고, 세탁하고, 반품하는 과정을 거쳐 운반됩니다. 대규모로 생산하려면 오래 지속되고 빠르게 순환하며 깨끗한 부품을 만드는 플라스틱 다중 캐비티 우유 상자 금형(캐비티 2개 이상)이 필요합니다. 핸들 영역의 웰드라인과 갇힌 공기는 일반적인 문제입니다.
ZHONGYUE MOLD는 우유, 콜라, 맥주, 접이식 토트백 등 수백 개의 회전율 상자 금형을 제작했습니다. 당사의 우유 상자 금형은 긴 도구 수명, 고속 사이클링 및 적절한 환기라는 세 가지 사항에 중점을 둡니다. 귀하의 라인은 수백만 장의 샷으로 수익성 있게 운영됩니다.
|
상자 크기 |
상자 재료 |
상자 유형 |
||
|
539X289X356mm 532X354X290mm 540X360X290mm 400X300X155mm 500X300X167mm 400X300X255mm 490X300X167mm 500X360X190mm |
고밀도 폴리에틸렌(HDPE |
회전율 상자 플라스틱 식품 상자 플라스틱 야채 상자 플라스틱 병 상자 플라스틱 우유 상자 접이식 상자 쌓을 수 있는 보관 상자 |
||
|
금형명 |
플라스틱 다중 캐비티 우유 상자 금형 |
|||
|
금형 재료 |
P20,2738,718H, NAK80,2316, S136, H13 등 |
|||
|
몰드 베이스 |
자체 제작,LKM,DME,ASSAB |
|||
|
공동 |
싱글/멀티 |
|||
|
달리는 사람 |
콜드 러너와 핫 러너 |
|||
|
핫러너 브랜드 |
마스터, 허스키, 유도 등 |
|||
|
Degsin 소프트웨어 |
UG:Aoto CAD 등 |
|||
|
금형 수명 |
50~1억발/5~6년, 10년이 지나도 유지관리가 잘 되어 있는 경우 |
|||
|
T1 시간 |
45-60일 |
|||
|
플라스틱 소재 |
PP ABS |
|||
|
게이트 유형 |
핀포인트 게이트, 엣지 게이트, 서브 게이트, 필름 게이트, 밸브 게이트, 오픈 게이트 등 |
|||
|
금형 표면 처리 |
EDM, 질감, 고광택 연마 |
|||
|
품질 시스템 |
ISO9001 |
|||
|
HS코드 |
8480719090 |
|||
|
기원 |
중국 저장성 황옌 |
|||
|
패키지 |
나무 케이스 |
|
||
|
금형 재료 |
경도 |
금형 수명 |
||
|
P20 |
HRC 28-33 |
>300,000발의 탄 |
||
|
718 |
HRC 33-36 |
>500,000발의 탄 |
||
|
H13 |
HRC >43 |
>800,000발의 탄 |
||
|
2344 |
HRC >48 |
>800,000발의 탄 |
||
|
S136 |
HRC 48-52 |
>1,000,000발의 탄 |
||
다음 Plastic Crate Mold 프로젝트를 더욱 밝게 만들어 보세요!
몰드 베이스 및 코어/캐비티에 대한 올바른 강철 선택
다중 캐비티 상자 금형(특히 2×2 또는 4캐비티 레이아웃)의 경우 높은 형체력 하에서 편향을 방지하기 위해 HRC ≥ 33의 사전 경화 금형 베이스 강철을 지정합니다. 코어 및 캐비티 옵션:
P20(HRC 28–33): 중간 규모 실행에 비용 효율적
718H / 2738 (HRC 33–38): 멀티 캐비티 생산에 권장
H13(담금질 및 템퍼링, HRC 44–48) 또는 S136: 특히 재생/재활용 HDPE를 실행할 때 샷 수명이 2백만 이상인 경우
제어된 열처리 및 경도
각 강철 부품은 정밀하게 제어되는 경화/템퍼링을 받습니다. 캐비티와 코어 경도는 균형을 이루고 있습니다. 내마모성이 있을 만큼 충분히 단단하지만 열 순환 중 취성 및 미세 균열을 방지하기 위해 과도하게 경화되지는 않습니다.
정밀 가공된 가이드 및 이동 시스템
모든 가이드 기둥, 부시, 앵글 핀 및 슬라이드 레일은 ±0.01mm 공차로 CNC/연삭 가공됩니다. 움직이는 부품을 손으로 맞추거나 파일로 마무리하는 것은 엄격히 금지됩니다. 이렇게 하면 조기 정지 없이 원활하고 반복 가능한 수백만 사이클 작업이 보장됩니다.
재활용 재료 보호(선택 사항)
공정에서 작은 금속 파편이나 모래가 포함된 재활용 PP/HDPE(일회용 또는 혼합 상자)를 사용하는 경우:
우리는 필터링된 공급 영역을 고려하여 설계하고 내장된 입자로 인한 마모를 방지하기 위해 강화된 캐비티 인서트(질화물 또는 DLC 코팅)를 권장합니다.
전략적 배플/에지 설계는 오염 물질이 캐비티 표면에 묻히는 것을 방지하는 데 도움이 됩니다.
최적화된 충진 시스템 - 밸브 게이트 핫 러너
내구성이 뛰어난 우유 상자는 일반적으로 점도가 더 높은 낮은 MFR HDPE(MFI = 4~6g/10분)로 성형됩니다. 당사의 다중 캐비티 우유 상자 금형은 밸브 게이트(YUDO/Synventive/Anole 호환)가 있는 균형 잡힌 H형 핫 러너 매니폴드를 사용하여 다음을 수행합니다.
모든 캐비티에 걸쳐 동시에 압력 균형이 맞는 충전을 보장합니다.
흐름 지연을 최소화하고 핸들 영역의 웰드라인 가시성을 줄입니다.
콜드 스프루 폐기물 제거 → 주기 단축 및 재료비 절감
Mold-Max/BeCu 인서트를 통한 탁월한 냉각
냉각은 성형 사이클의 60% 이상을 차지합니다. 고강도 상자 금형의 경우:
Mold-Max(베릴륨 구리 합금) 인서트는 두꺼운 립 교차점, 핸들 베이스 및 하단 모서리(핫스팟이 발생하기 쉬운 영역)에 배치됩니다.
냉각 채널은 캐비티 간 ΔT를 3~5°C 미만으로 유지하기 위해 병렬 물 라우팅을 갖춘 Moldflow 최적화 레이아웃을 따릅니다.
결과: 표준 우유 상자의 일반적인 사이클 시간은 32~45초입니다(스택 몰드에서는 훨씬 더 빠릅니다).
강화 강철 코어로 작동되는 일회용/경량 상자의 경우 최적의 열 추출을 위해 배플/버블러가 포함된 전체 주변 냉각 회로를 구현합니다.
더 빠른 사이클링을 위한 동기화된 배출
당사의 다중 캐비티 상자 금형에는 금형 개방 중에 이젝터 플레이트 이동을 시작하는 기계적 조기 배출 연결 장치가 장착될 수 있습니다. 또는 사출 기계에 동시 개방 + 배출 유압 동작을 실행하도록 명령할 수 있습니다. 이는 샷당 1~2초를 단축하는데, 이는 대용량 유제품 생산에 매우 중요합니다.
4면 작동식 슬라이드(유압 실린더 + 앵글 리프터)는 미크론 단위의 정밀한 안내로 언더컷 핸들과 측면 리브를 처리하여 플래시 또는 끌림 자국을 방지합니다.
기계 추천
스크류 RPM ≥ 350을 갖춘 고속 사출 성형기와 낮은 MFI HDPE의 신속한 고압 충진을 위한 어큐뮬레이터 보조 사출 장치를 권장합니다. 이는 미성형과 과도한 포장 시간을 방지하기 위해 다중 캐비티 상자에 필수적입니다.
운반용 손잡이는 가득 찬 우유 상자를 들어올릴 때 가장 스트레스가 많이 받는 부분입니다. 여기에 공기가 갇히면 → 불완전한 융합/용접 라인 → 조기 균열 시작.
ZHONGYUE의 솔루션:
핸들 말단의 분할선을 따라 전용 배기 홈(0.01–0.02mm 깊이)
깊은 핸들 홈의 마지막 충전 위치에 있는 벤팅 인서트/다공성 강철 벤트 플러그
강철 절단 전에 에어 트랩 위치를 확인하기 위한 Moldflow 분석
이는 핸들의 눈에 띄는 니트 라인을 제거하고 현장 핸들 파손 주장을 극적으로 줄입니다.
포지티브 스태킹 인터록: ±0.1mm로 가공되어 가득 찬 상자가 안전하게 고정됩니다. 빈 상자는 단단히 중첩됩니다(반품 화물 절약 ~60%).
식품 접촉 안전 표면: 식품 등급 HDPE/PP와 호환되는 고광택 캐비티 마감으로 세척이 용이하고 박테리아 부착에 저항합니다.
맞춤형 브랜딩: 양각/양각 유제품 로고, QR/바코드 영역, RFID 태그 포켓, 일련번호 구멍 등이 모두 캐비티 디자인에 통합되어 있습니다.
유로 표준 호환: 지역 유제품 물류에 따라 선택적으로 600×400mm 또는 400×300mm 설치 공간을 확보할 수 있습니다.
입증된 다중 캐비티 경험 – 당사는 전 세계 유제품 및 음료 가공업체에 2캐비티 및 4캐비티 상자 금형(스택 금형 포함)을 공급해 왔으며 문서화된 사이클 시간은 32~42초에 불과합니다.
전체 DFM 및 Moldflow 서비스 – 강철을 절단하기 전에 충진 분석, 냉각 시뮬레이션 및 변형 예측을 제공합니다.
투명한 QC – 공정 중 검사 보고서 + 배송 전 T0/T1 시험 비디오 및 샘플 치수 보고서.
완전한 예비 부품 및 지원 – 마모 부품, 유지 관리 설명서, 원격 문제 해결 등이 모두 포함된 세트입니다.
지금 다중 캐비티 우유 상자 금형을 시작해 보세요
단일 캐비티 파일럿 금형이 필요하든 유제품 상자를 위한 고출력 4캐비티/스택 금형이 필요하든 Zhongyue Mold는 수명, 속도 및 상자 무결성을 위해 설계된 툴링을 제공합니다.
