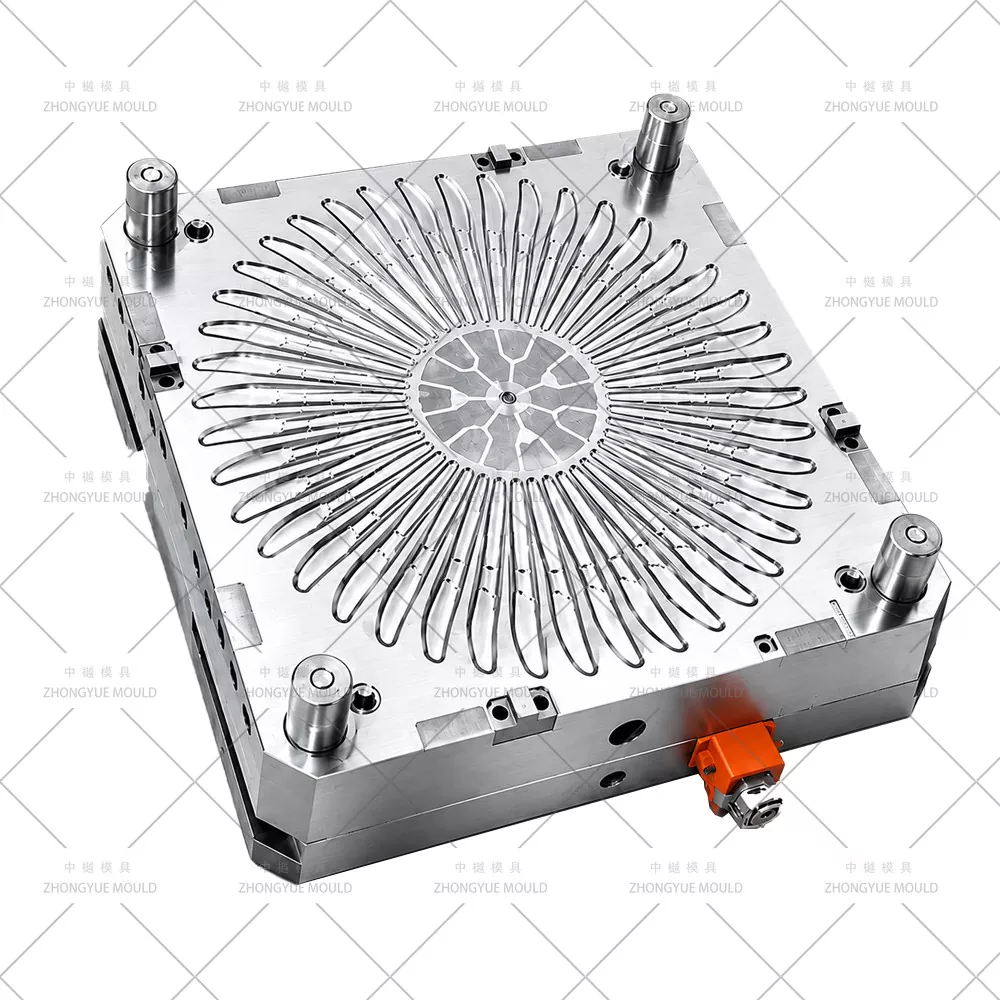

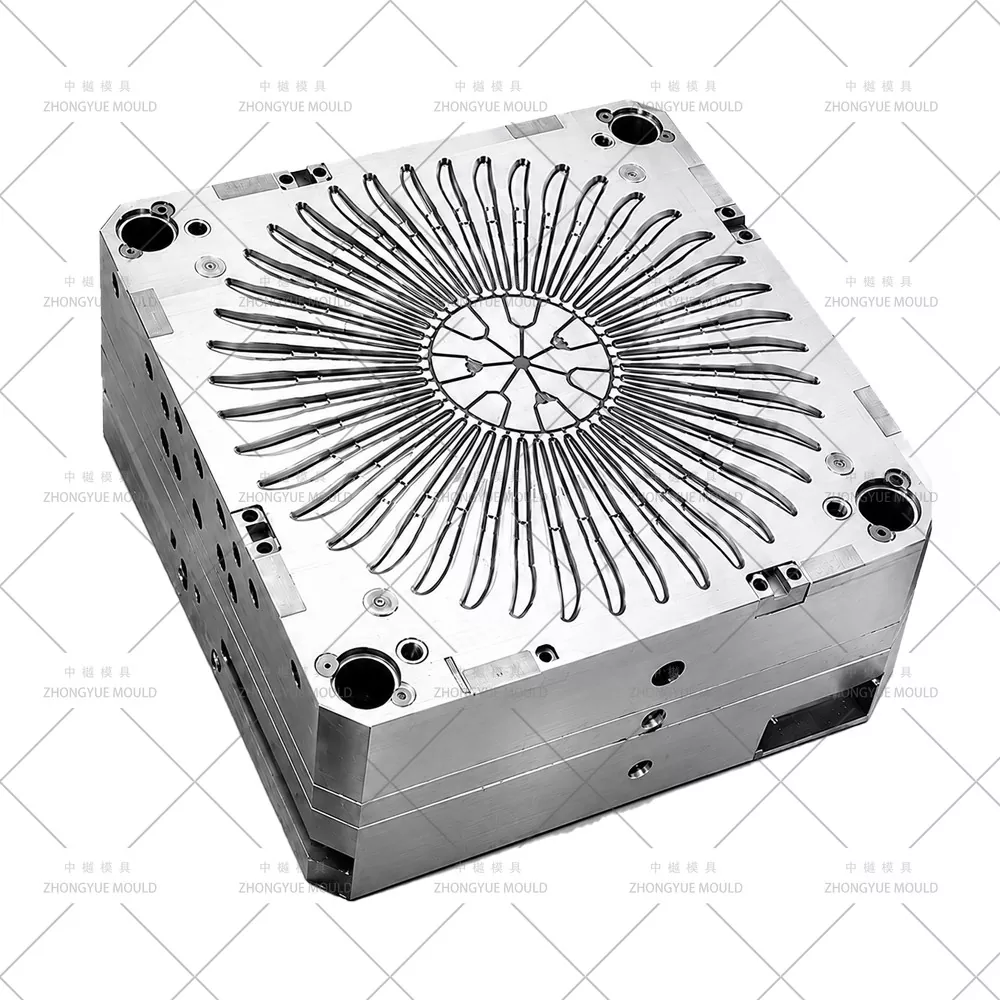

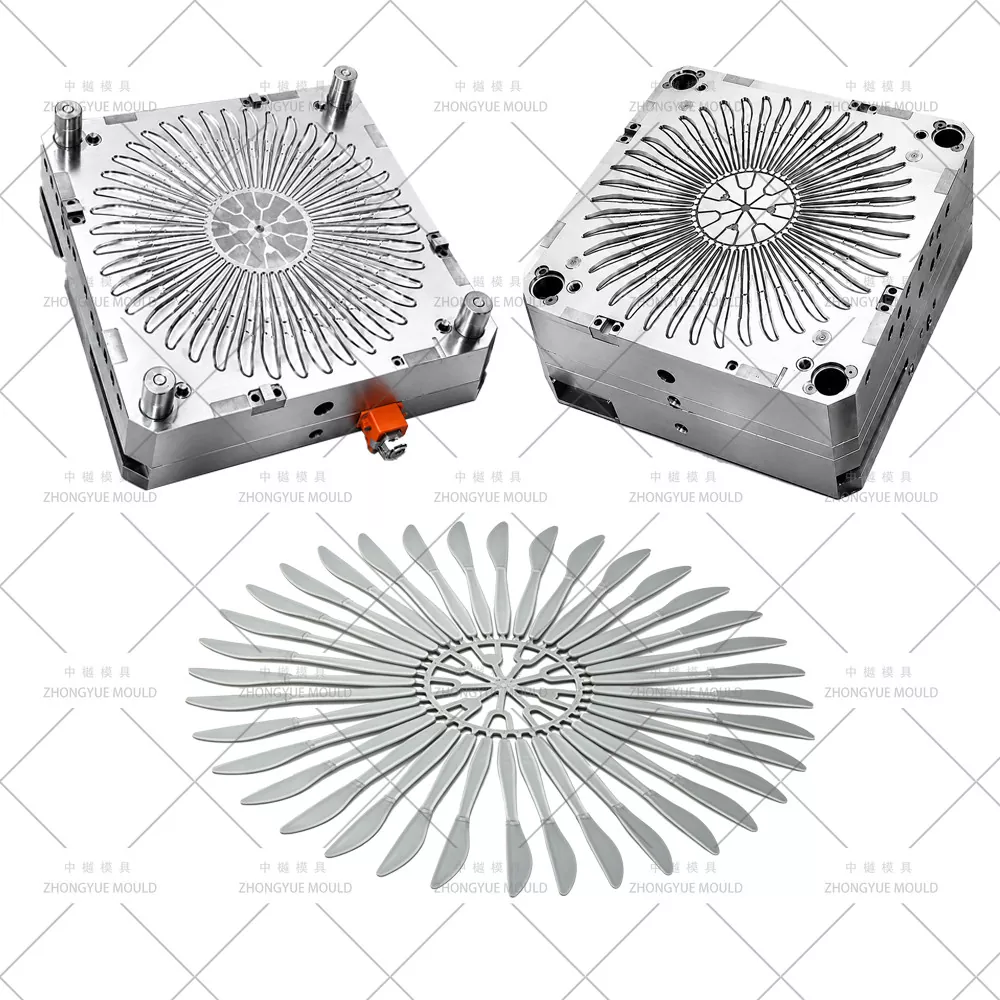

플라스틱 일회용 칼 금형

금형명

플라스틱 일회용 칼 금형

금형 재료

P20,2738,718H, NAK80,2316, S136, H13 등

몰드 베이스

자체 제작,LKM,DME,ASSAB

공동

싱글/멀티

달리는 사람

콜드 러너와 핫 러너

핫러너 브랜드

마스터, 허스키, 유도 등

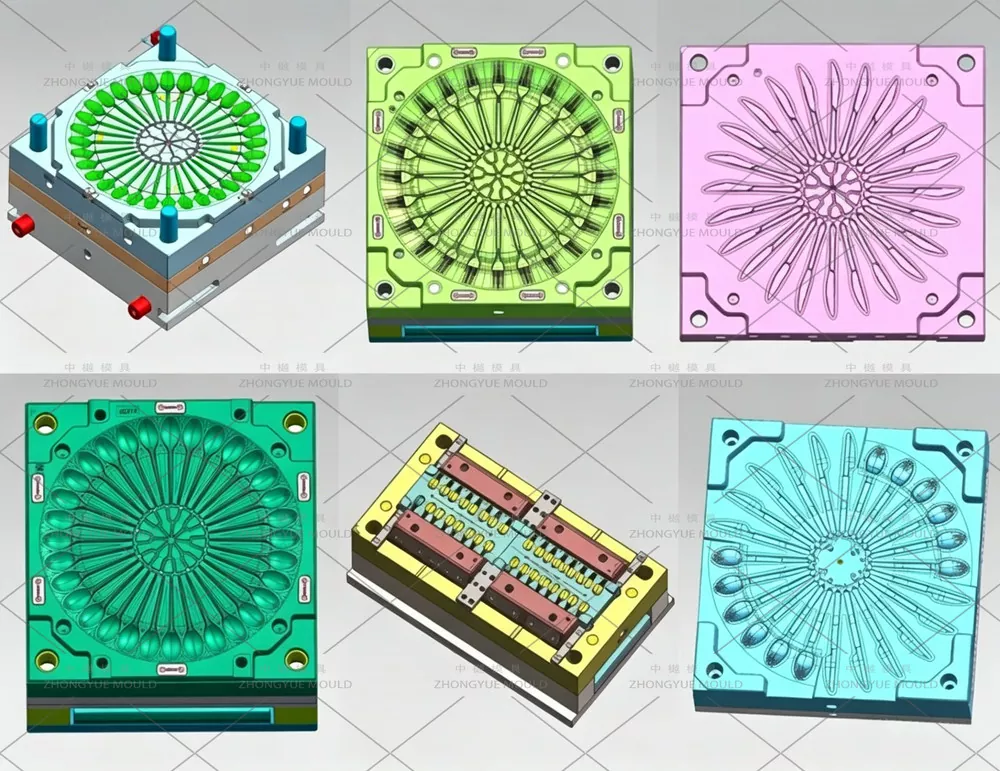

Degsin 소프트웨어

UG:Aoto CAD 등

금형 수명

50~1억발/5~6년, 10년이 지나도 유지관리가 잘 되어 있는 경우

T1 시간

25-60일

플라스틱 소재

PP

게이트 유형

핀포인트 게이트, 엣지 게이트, 서브 게이트, 필름 게이트, 밸브 게이트, 오픈 게이트 등

금형 표면 처리

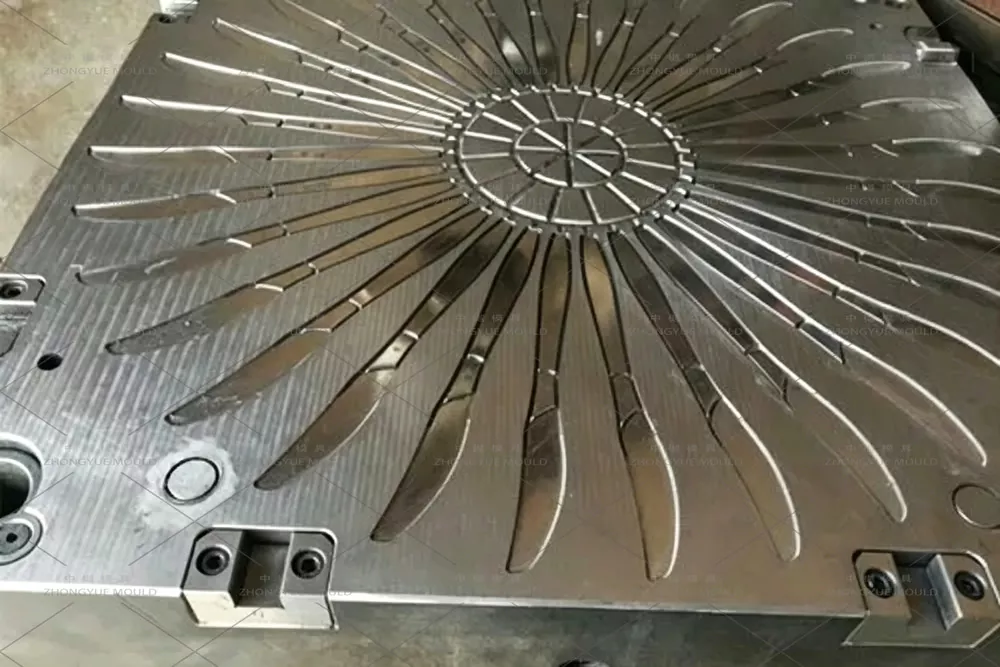

EDM, 질감, 고광택 연마

품질 시스템

ISO9001

HS코드

8480719090

기원

중국 저장성 황옌

패키지

나무 케이스

금형 재료

경도

금형 수명

P20

HRC 28-33

>300,000발의 탄

718

HRC 33-36

>500,000발의 탄

H13

HRC >43

>800,000발의 탄

2344

HRC >48

>800,000발의 탄

S136

HRC 48-52

>1,000,000발의 탄

특징

Zhongyue 기술적인 이점

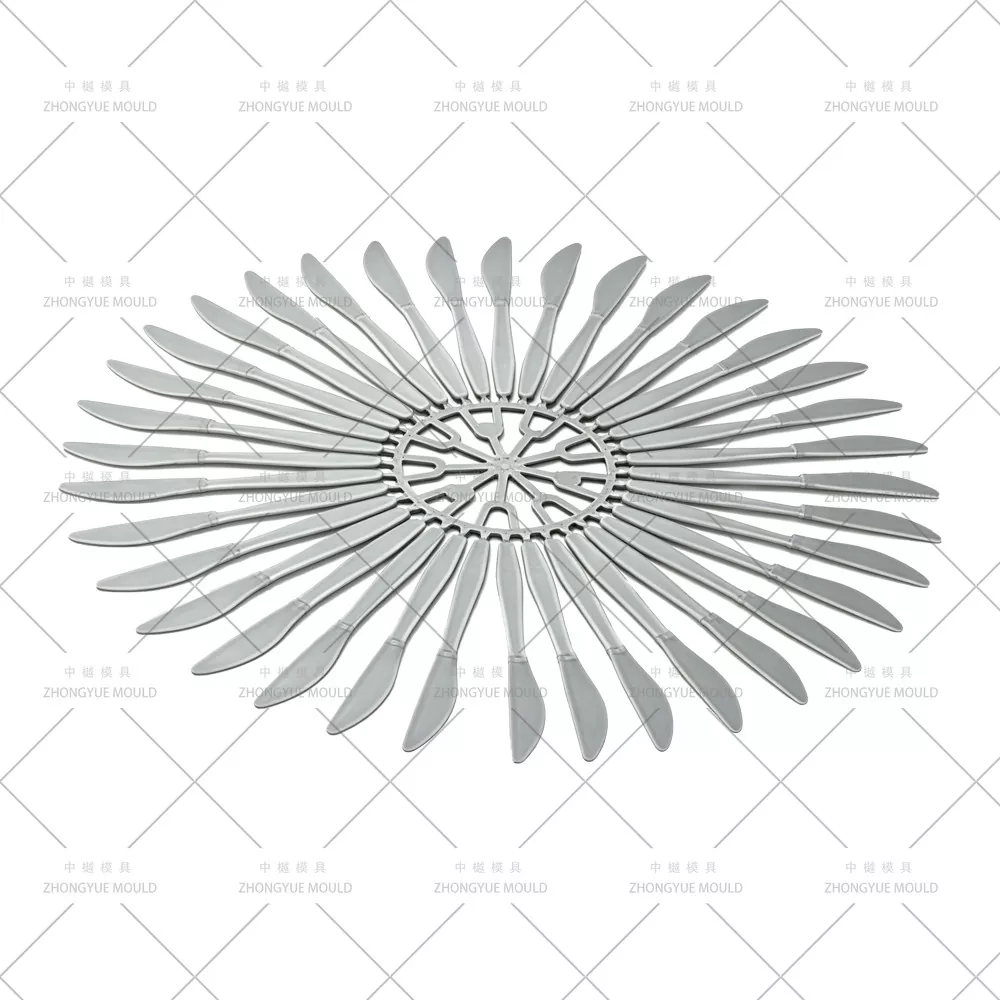

1. 최적화된 핫러너 시스템

우리는 여러 개의 작은 원형 게이트에 분산되는 단일 지점 핫 러너 게이트를 활용합니다. 노즐과 러너는 교체 가능한 인서트로 설계되어 유지 관리가 용이하고 제품이 러너에서 자동으로 분리될 수 있습니다.

2. 고급 BeCu(베릴륨 구리) 응용

중요한 부위에는 BeCu 인서트가 장착됩니다. 뛰어난 열 전도성, 경도 및 내마모성을 갖춘 BeCu는 보다 원활한 재료 흐름과 대폭 빠른 냉각 주기를 보장합니다.

3. 냉각 및 배출 효율 극대화

우리는 효율성을 한계까지 밀어붙입니다. 최대 10개의 물 채널과 약 100개의 이젝터 핀을 통합하여 안정적인 디몰딩을 보장하고 놀라운 12초의 사이클 시간을 달성합니다.

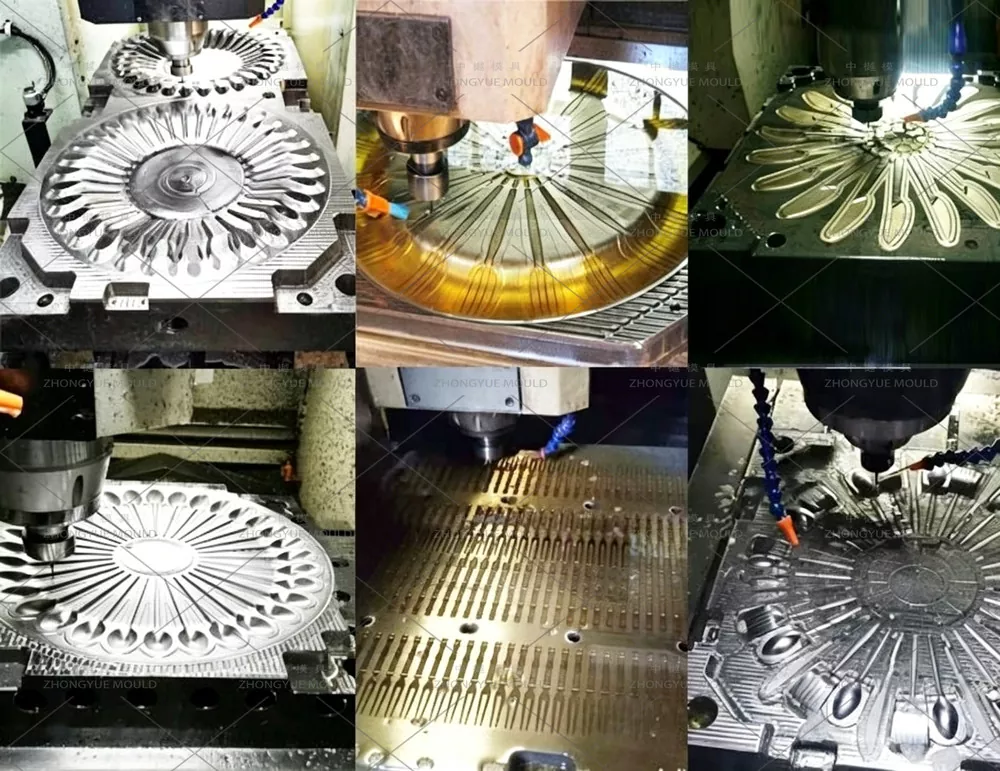

4. 미크론 수준의 정밀 가공

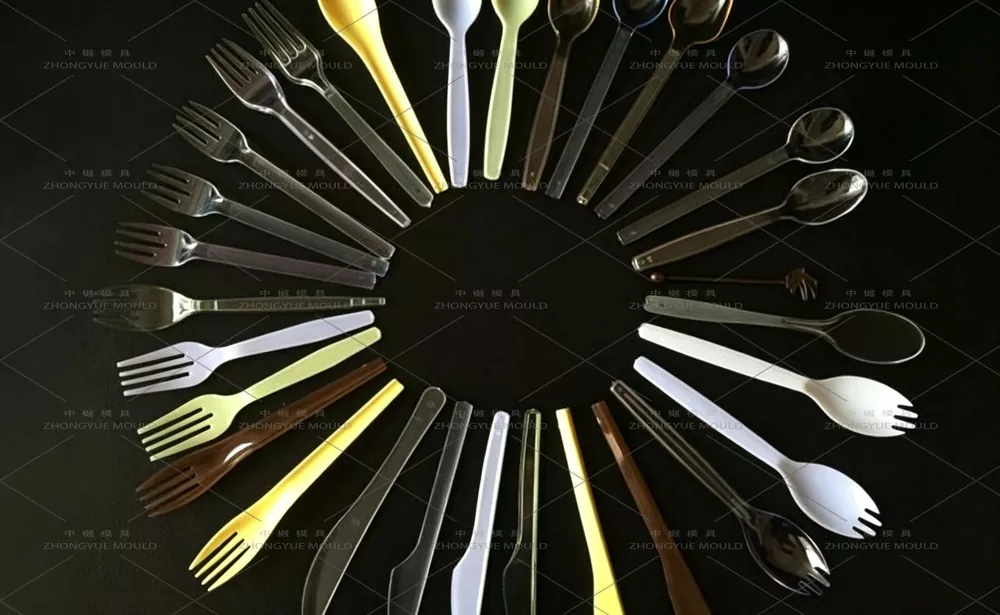

일회용 수저류는 벽이 얇고 복잡한 특징(예: 톱니 모양 가장자리)이 있습니다. 우리는 매 샷마다 완벽한 부품 형성을 보장하기 위해 금형 정밀도를 0.01mm 이내로 제어합니다.

5. 강화된 구조적 세부사항

파손되기 쉬운 고응력 부분은 특수 용접 플레이트(HRC 48-52)로 강화되어 높은 사이클 작업에서도 금형 수명을 연장합니다.

6. 스마트한 유지보수 설계

모든 금형 플레이트에는 명확하게 표시되어 있습니다. 나중에 구성 요소에 오류가 발생하면 정확한 부품을 신속하게 식별하고 교체하여 비용이 많이 드는 가동 중지 시간을 최소화할 수 있습니다.

7. 프리미엄 가이드 부품

표준 부품 대신 가이드 부시용 내부 강철 볼이 있는 고급 베어링을 사용합니다. 이는 보다 부드러운 금형 이동을 보장하고 진동을 줄이며 이젝션 시스템의 서비스 수명을 연장합니다.
