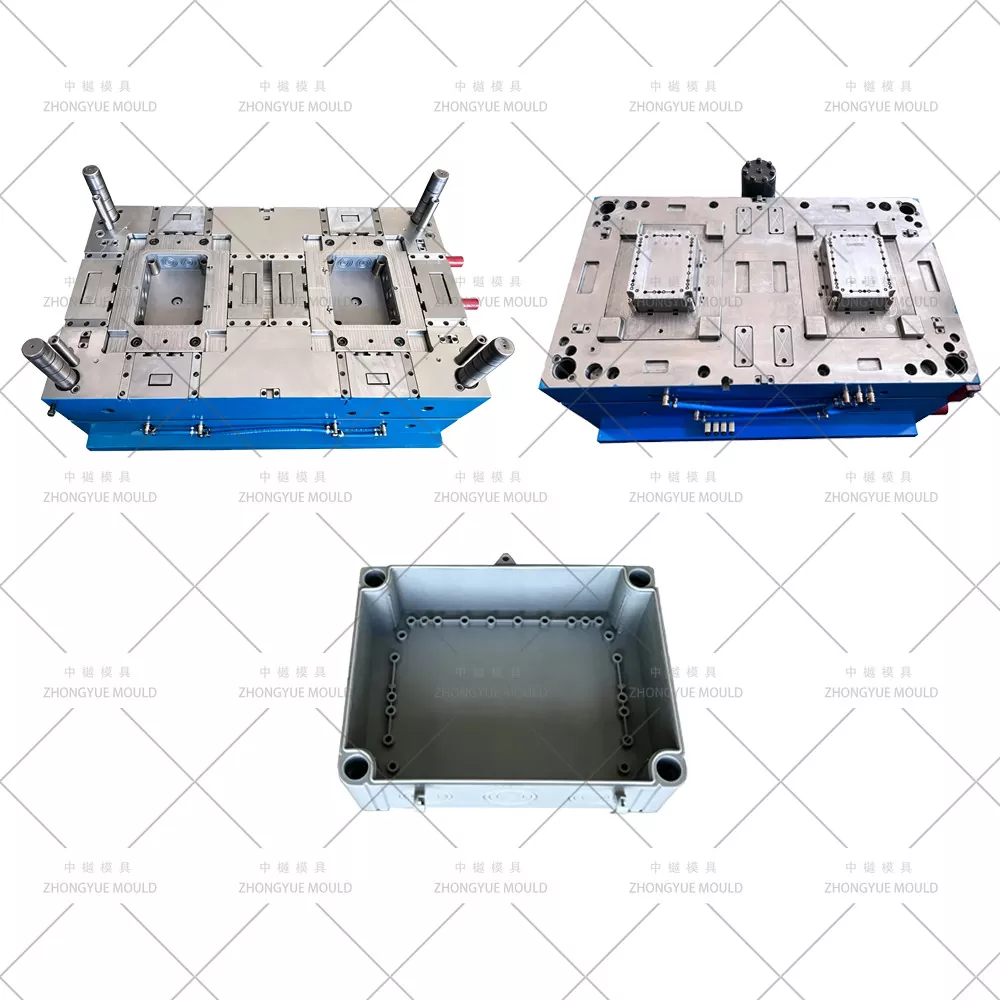

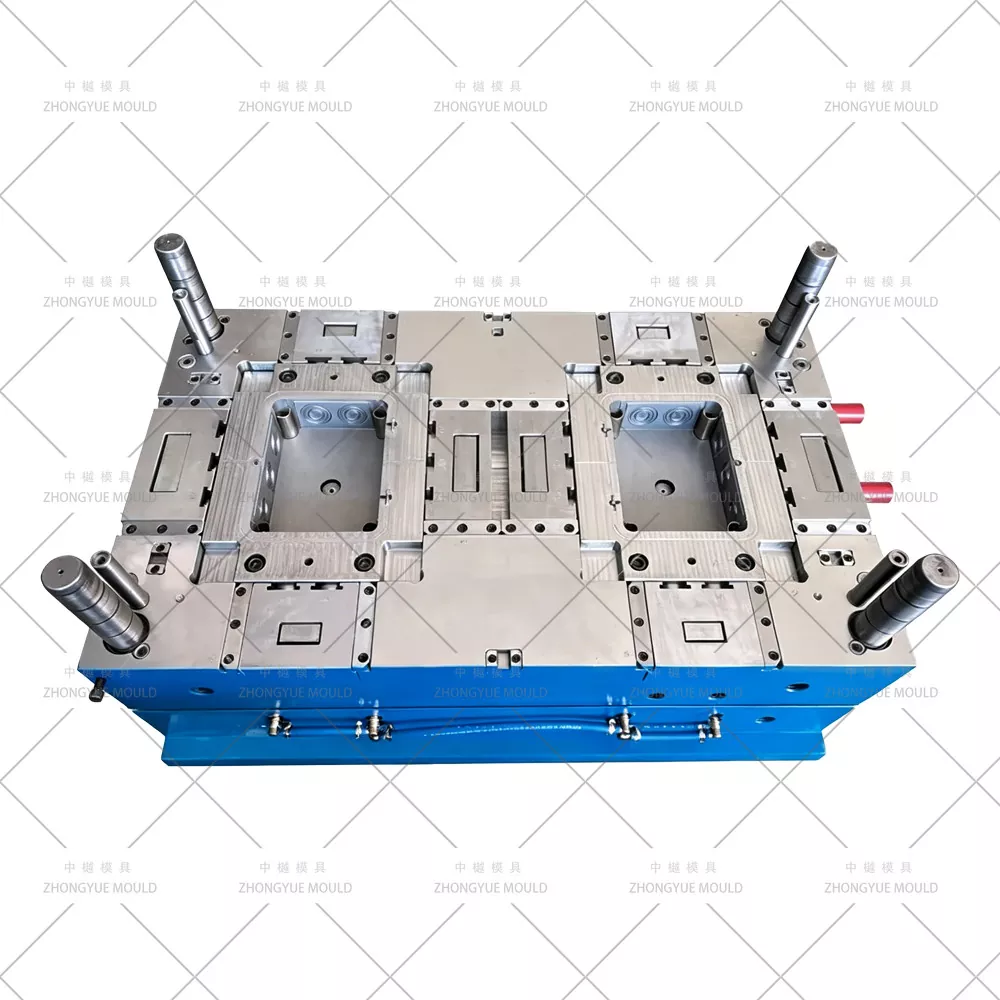

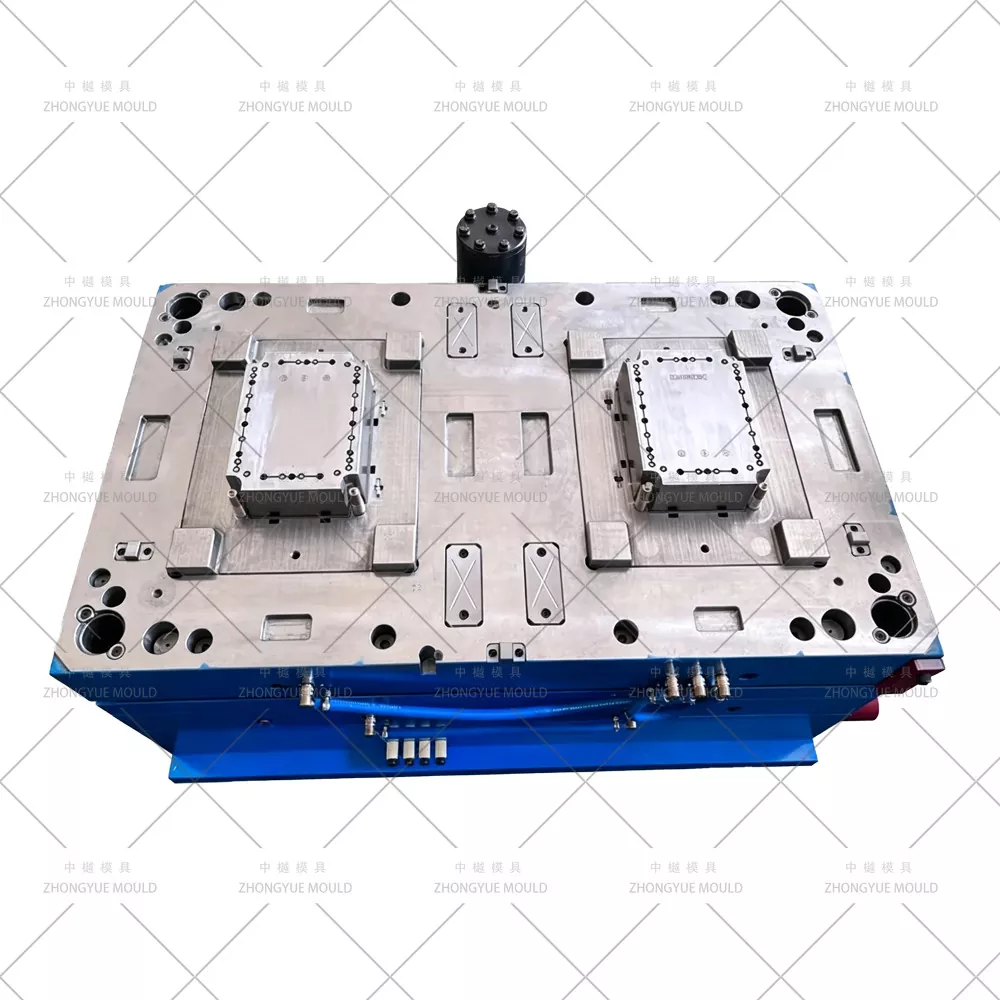

ZHONGYUE MOLD는 글로벌 전기 부품 제조업체를 위한 맞춤형 플라스틱 정션 박스 금형/전기 정션 박스 사출 금형의 설계 및 제조를 전문으로 합니다. 소형 직사각형 배선 박스, 원형 도관 정션 박스 또는 IP65/IP67 방수 인클로저 금형이 필요한 경우 당사 엔지니어링 팀은 부품 도면 및 생산량에 맞는 최적화된 금형 구조를 제공합니다.
우리는 고객이 ABS, PC, PC+ABS, PP 또는 난연성 PA66+GF로 성형할 때 플래시 없는 부품, 균일한 벽 두께 및 안정적인 사이클 시간을 보장하기 위해 올바른 강철 등급, 러너 시스템(콜드 러너 또는 브랜드 핫 러너), 캐비티 레이아웃 및 탈형 솔루션(유압 실린더, 각진 리프터 또는 접이식 코어)을 선택할 수 있도록 지원합니다.
|
금형명 |
플라스틱 정션 박스 금형 |
|
|
금형 재료 |
P20,2738,718H, NAK80,2316, S136, H13 등 |
|
|
몰드 베이스 |
자체 제작,LKM,DME,ASSAB |
|
|
공동 |
싱글/멀티 |
|
|
달리는 사람 |
콜드 러너와 핫 러너 |
|
|
핫러너 브랜드 |
마스터, 허스키, 유도 등 |
|
|
Degsin 소프트웨어 |
UG:Aoto CAD 등 |
|
|
금형 수명 |
50~1억발/5~6년, 10년이 지나도 유지관리가 잘 되어 있는 경우 |
|
|
T1 시간 |
45-60일 |
|
|
플라스틱 소재 |
PP ABS |
|
|
게이트 유형 |
핀포인트 게이트, 엣지 게이트, 서브 게이트, 필름 게이트, 밸브 게이트, 오픈 게이트 등 |
|
|
금형 표면 처리 |
EDM, 질감, 고광택 연마 |
|
|
품질 시스템 |
ISO9001 |
|
|
HS코드 |
8480719090 |
|
|
기원 |
중국 저장성 황옌 |
|
|
패키지 |
나무 케이스 |
|
|
금형 재료 |
경도 |
금형 수명 |
|
P20 |
HRC 28-33 |
>300,000발의 탄 |
|
718 |
HRC 33-36 |
>500,000발의 탄 |
|
H13 |
HRC >43 |
>800,000발의 탄 |
|
2344 |
HRC >48 |
>800,000발의 탄 |
|
S136 |
HRC 48-52 |
>1,000,000발의 탄 |
다음 플라스틱 정션박스 몰드 프로젝트를 더욱 밝게 만들어 보세요!
|
박스형 |
금형 설계의 공통 기능 |
|

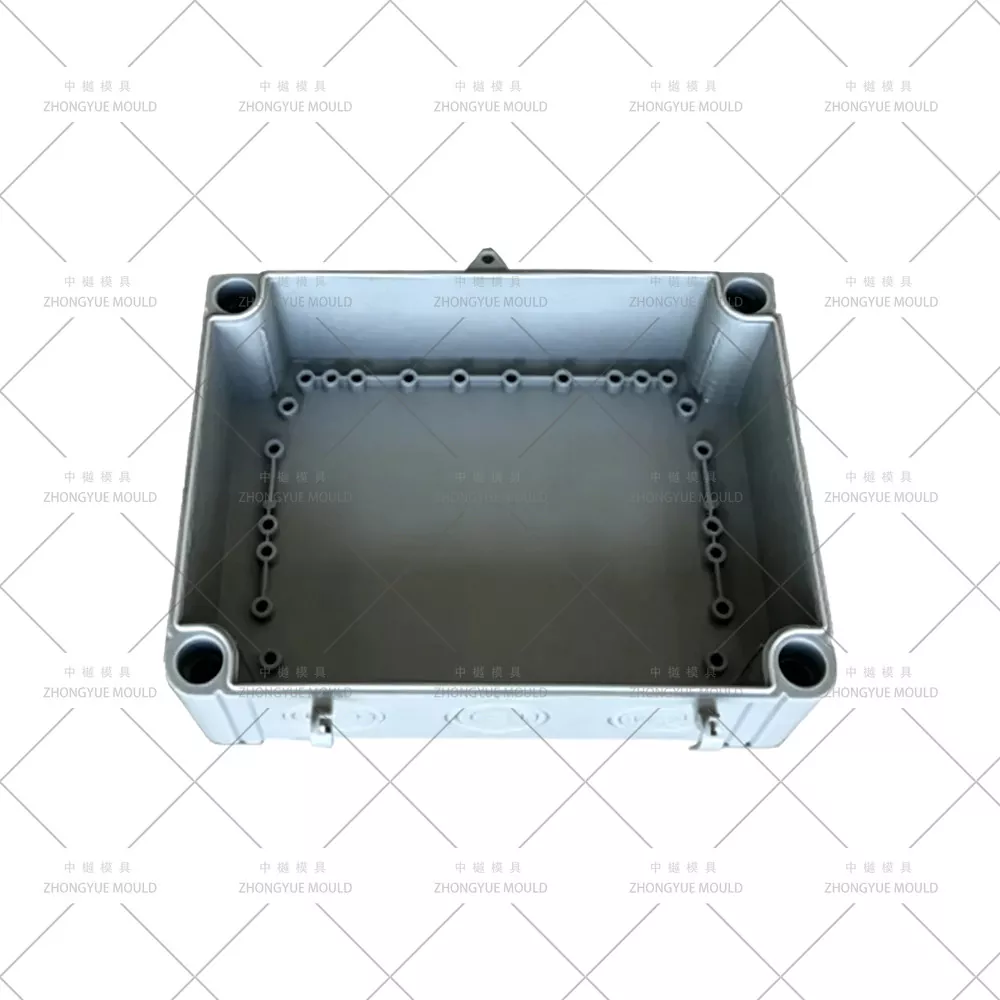

직사각형 배선 / 정션 박스 |
스크류 보스 인서트, 씰 그루브, 녹아웃 펀치 영역, 얇은 벽 리브 |
|
원형 전선관 정션박스 (1방향 / 2방향 / 4방향) |
도관 입구를 위한 측면 코어 당김, 때로는 접을 수 있는 코어 또는 나사 풀기 메커니즘 |
|
방수/비바람에 견디는 인클로저(IP54–IP67) |
정밀 밀봉 립/그루브, 플랜지 평탄도에 대한 엄격한 공차, 높은 표면 마감 |
|
터미널/배전용 서브박스 |
내부 칸막이 리브, DIN 레일 장착 보스, 힌지 핀 구멍 |
|
맞춤형 전자 인클로저 |
언더컷 클립, 스냅핏, 라벨 창, 텍스처 또는 로고 에칭 |
적절한 정션박스 금형 설계는 다음과 같은 일반적인 문제를 해결해야 합니다.
벽 두께 균일성 - 크고 평평한 영역은 휘어지는 경향이 있습니다. 우리는 충전 균형을 맞추고 얇은 벽 부분의 싱크 마크를 최소화하기 위해 금형 흐름 분석(Moldflow)을 실행합니다.
씰링 그루브 및 플랜지 평탄도 – 방수 등급에 중요합니다. 캐비티는 개스킷 장착을 유지하기 위해 마무리 연마 및 광택 처리(SPI A2/B1)되었습니다.
녹아웃/도관 입구 탈형 – 입구 방향과 수량에 따라 유압식 각도 슬라이드, 리프터 또는 접이식 코어 세트를 통해 처리됩니다.
보스 및 리브 디자인 – 눈에 보이는 표면에 자국이 남지 않도록 배치된 이젝터 핀; 보이드를 방지하기 위해 두꺼운 보스 가까이에 냉각 채널을 배치했습니다.
소재 수축 보상 – 수축률은 ABS(~0.5%), PC(~0.6%), PP(~1.5~2.0%), GF 강화 나일론(~0.3~0.5%) 간에 다릅니다. 그에 따라 금형 캐비티 크기가 조정됩니다.
DFM(제조 가능성을 위한 설계) 검토 – 구배 각도, 벽 두께, 언더컷, 게이팅 및 배출 가능성을 분석합니다. 개선 제안을 제공합니다.
금형 흐름 시뮬레이션 – 충진 패턴, 웰드 라인, 에어 트랩, 형체력 및 냉각 시간을 예측합니다.

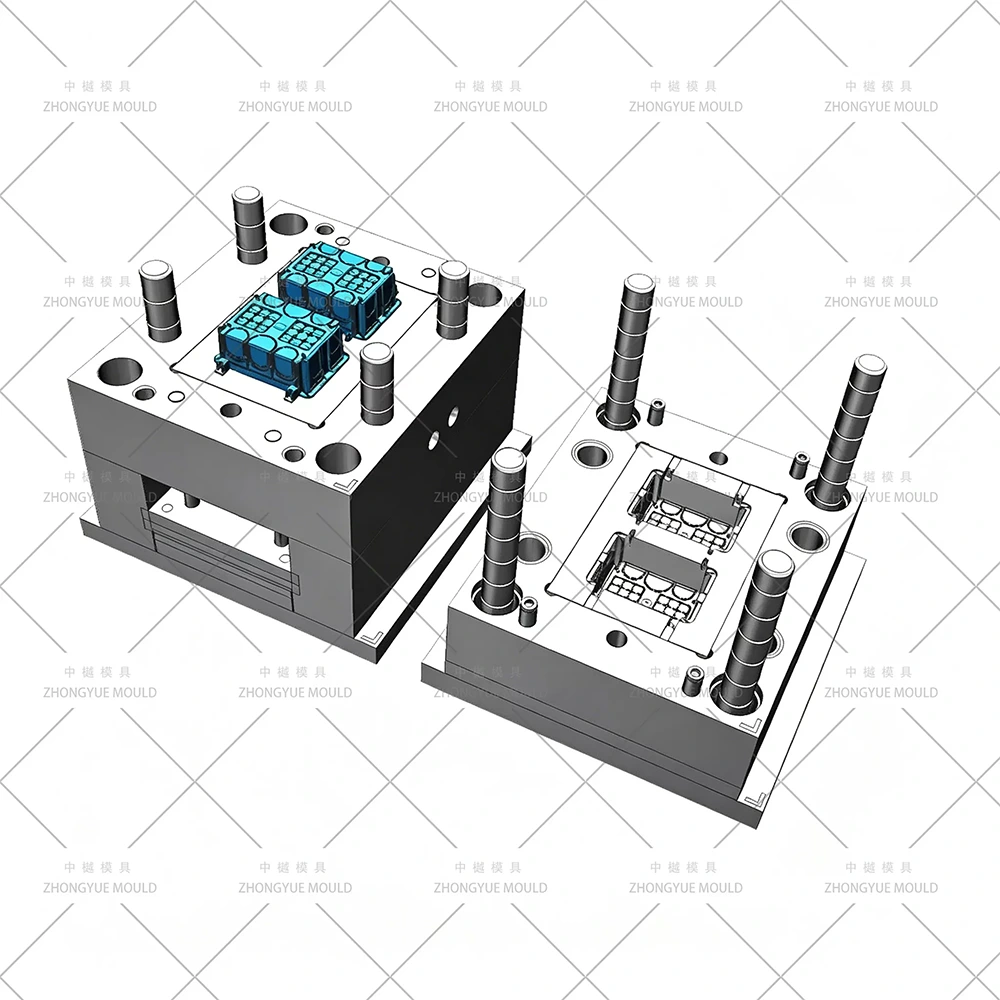

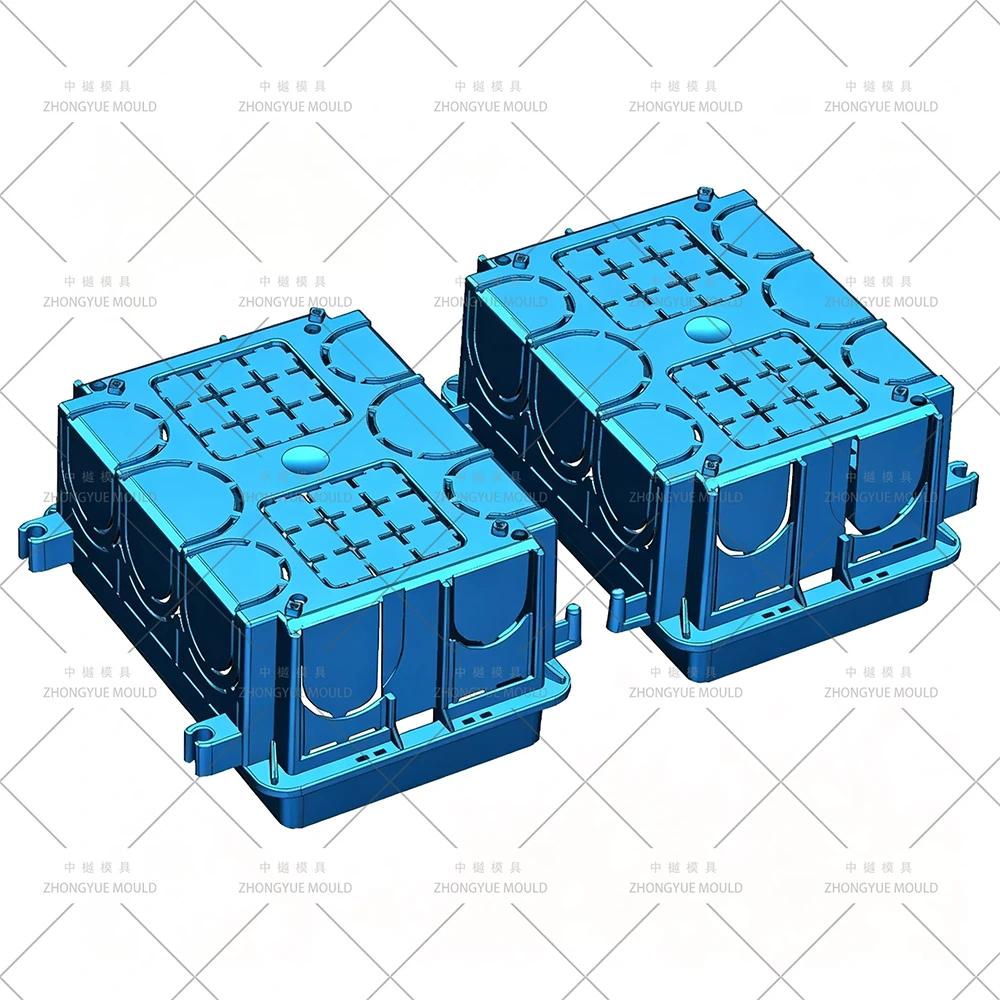

3D 금형 설계(UG/NX, SolidWorks, Pro/E) – 완벽한 냉각 레이아웃, 슬라이드/리프터 설계, 핫 러너 밸런싱.
정밀 가공 – 고속 CNC, EDM(Sodick/Charmilles), 배플/버블러용 심공 드릴링.
조립 및 T1 시험 – 사출기의 금형 시험; 시험 영상 + 샘플 부품 + 치수 보고서(CMM)를 보내드립니다.
수정 및 최종 승인 – 훈증이 없는 나무 케이스에 최종 포장하기 전에 미세 조정합니다.
15년 이상의 수출 경험 – 유럽, 북미, 중동, 동남아시아로 금형 배송
사내 DFM 및 Moldflow – 강철 절단 전 위험 감소
유연한 러너 솔루션 - 콜드 러너 / YUDO / HASCO / Mold-Master 핫 러너(개방형 또는 밸브 게이트)
엄격한 QC - CMM 검사, 시험 샘플 승인, 주간 가공 진행 상황 업데이트
1년 금형 보증 - 무료 예비 부품 및 기술 지원
맞춤형 브랜딩 – 로고 에칭, 텍스처링(VDI/Mold-Tech), 날짜/연도 코드 삽입
2D 도면(PDF/DWG) + 3D 모델(STP/IGS/STEP/X_T)과 예상 연간 촬영량을 보내주세요. ZHONGYUE MOLD는 근무 시간 24시간 이내에 DFM 보고서와 공식 견적으로 답변해 드립니다.
